1、算法思想:设G=(V,E)是一个带权有向图,把图中顶点集合V分成两组,第一组为已求出最短路径的顶点集合(用S表示,初始时S中只有一个源点,以后每求得一条最短路径 ,就将加入到集合S中,直到全部顶点都加入到S中,算法就结束了),第二组为其余未确定最短路径的顶点集合(用U表示),按最短路径长度的递增次序依次把第二组的顶点加入S中。在加入的过程中,总保持从源点v到S中各顶点的最短路径长度不大于从源点v到U中任何顶点的最短路径长度。此外,每个顶点对应一个距离,S中的顶点的距离就是从v到此顶点的最短路径长度,U中的顶点的距离,是从v到此顶点只包括S中的顶点为中间顶点的当前最短路径长度。
2、算法步骤:
a.初始时,S只包含源点,即S={v},v的距离为0。U包含除v外的其他顶点,即:U={其余顶点},若v与U中顶点u有边,则<u,v>正常有权值,若u不是v的出边邻接点,则<u,v>权值为∞。
b.从U中选取一个距离v最小的顶点k,把k,加入S中(该选定的距离就是v到k的最短路径长度)。
c.以k为新考虑的中间点,修改U中各顶点的距离;若从源点v到顶点u的距离(经过顶点k)比原来距离(不经过顶点k)短,则修改顶点u的距离值,修改后的距离值的顶点k的距离加上边上的权。
d.重复步骤b和c直到所有顶点都包含在S中。

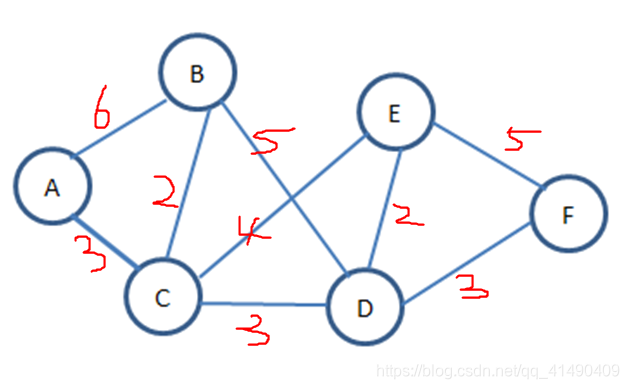

3、举例分析。
步骤 | S集合 | U集合 |
1 | 以A为源点,此时S={A} 最短路径:AA=0 以A为中间点,从A开始找 | U={B、C、D、E、F} AB=6 AC=3 AU中其它顶点= AC=3最短 |
2 | 将C加入S中,S={A、C} 最短路径:AA=0,AC=3 以C为中间点,从AC=3这条最短路径开始找 | U={B、D、E、F} ACB=5(比上一步的AB=6短) ACD=6 ACE=7 ACU中其它顶点= ACB=5最短 |
3 | 将B加入S中,S={A、C、B} 最短路径:AA=0,AC=3、ACB=5 以B为中间点,从ACB=5这条最短路径开始找 | U={D、E、F} ACBD=10(比第二步中的ACD=6长,所以将D的权值更改为ACD=6) ACBU中其它顶点= ACD=6最短 |
4 | 将D加入S中,S={A、C、B、D} 最短路径:AA=0,AC=3、ACB=5、ACD=6 以D为中间点,从ACD=6这条最短路径开始找 | U={E、F} ACDE=8(比第二步中的ACE=7长,所以将E的权值更改为ACE=7) ACDF=9 ACE=7最短 |
5 | 将E加入S中,S={A、C、B、D、E} 最短路径:AA=0,AC=3、ACB=5、ACD=6、ACE=7 以E为中间点,从ACE=7这条最短路径开始找 | U={F} ACEF=12(比第四步中的ACDF=9长,所以将F的权值更改为ACDF=9) ACDF=9最短 |
6 | 将F加入S中,S={A、C、B、D、E、F} 最短路径:AA=0,AC=3、ACB=5、ACD=6、ACE=7、ACDF=9 | U集合为空,所有点的最短路径查找完毕。 |
四、matlab代码
function[dist priorVertex]=Dijkstra(w,start,terminal)

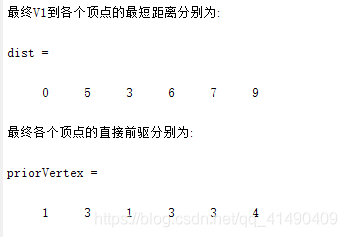

w=[0 6 3 inf inf inf;inf 0 inf 5 inf inf;inf 2 0 3 4 inf;inf inf inf 0 2 3;inf inf inf inf 0 5;inf inf inf inf inf inf];n=size(w,1);w1=w(1,:);V=1:n;%赋初值for i=1:ndist(i)=w1(i);%辅助数组dist。它的每一个分量dist[i]表示当前找到的从源点v1到顶点vi的最短路径的长度。priorVertex(i)=1;endS=[]S(1)=1;u=S(1);%更新前驱顶点k=1;while k<n%求V1到其余各顶点的最短距离%更新dist(v)和priorVertex(v)Sdiff=setdiff(V,S)%求V-S差集for i=Sdiffif dist(i)>dist(u)+w(u,i)%距离有变化的修正dist(i)=dist(u)+w(u,i);priorVertex(i)=u;endend%求v*v=Sdiff(1);m=length(Sdiff);for i=2:m;if dist(v)>dist(Sdiff(i))v=Sdiff(i);endendk=k+1;S(k)=v;%更新前驱顶点u=v;enddisp('最终V1到各个顶点的最短距离分别为:')distdisp('最终各个顶点的直接前驱分别为:')priorVertex
