MDK开发环境下STM32的简单程序的编译以及一个89C51程序设计和仿真

2024-02-14 04:30
文章标签 简单 编译 程序 开发 环境 仿真 stm32 程序设计 mdk 89c51

本文主要是介绍MDK开发环境下STM32的简单程序的编译以及一个89C51程序设计和仿真，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

文章目录

  • 一、使用MDK和完成一个STM32的简单程序的编译
      • （一）新建工程的前期工作
      • （二）新建项目
      • （三）代码编写及保存
      • （四）程序编译
  • 二、51程序设计和仿真
      • （一）建立工程项目
      • （二）自动打铃原理图
      • （三）仿真
  • 三、总结

一、使用MDK和完成一个STM32的简单程序的编译

（一）新建工程的前期工作

具体请参考：
链接: https://blog.csdn.net/cheapter/article/details/80198168.

（二）新建项目

1、双击打开keil 5软件

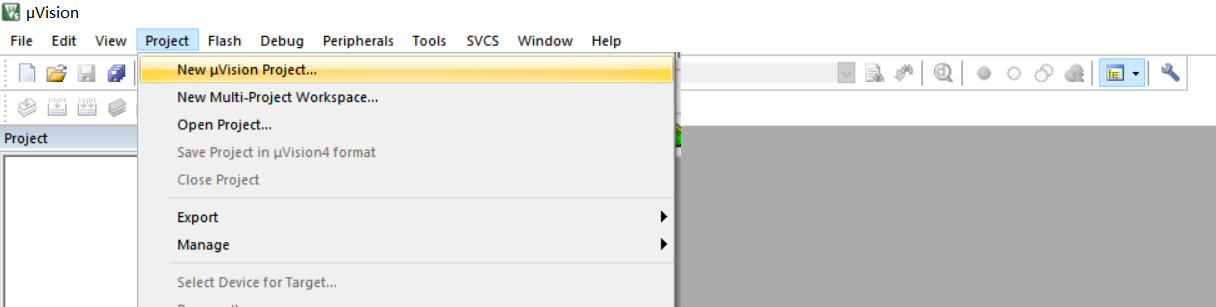

2、点击Project，新建项目
在这里插入图片描述

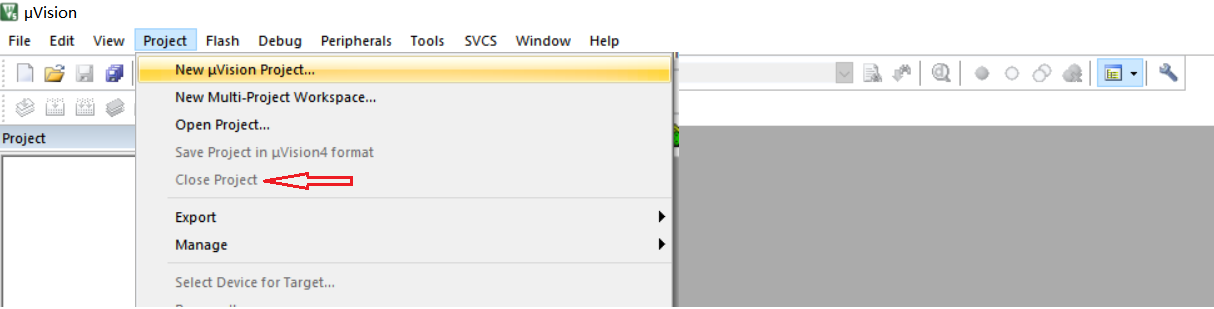

假如先前的项目未关闭，需要点击Close Project关闭

在这里插入图片描述

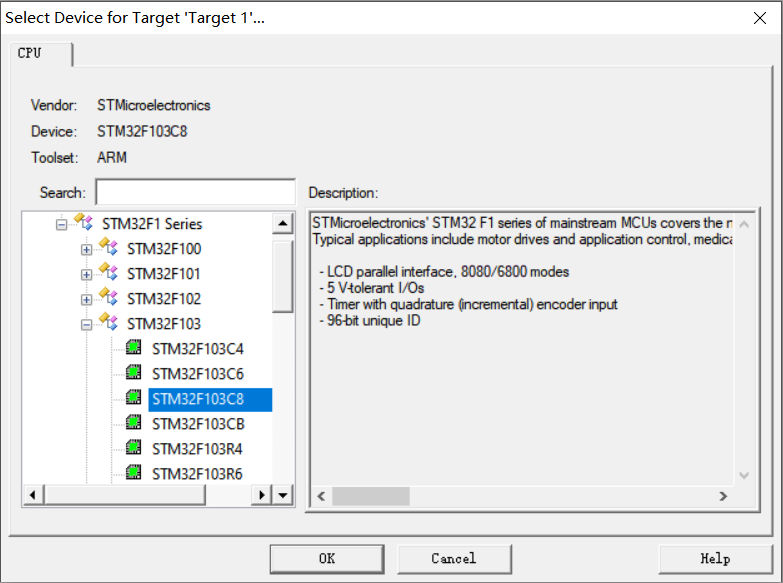

3、弹出以下窗口，我选择的芯片是STM32F103C8

在这里插入图片描述
点击“OK”

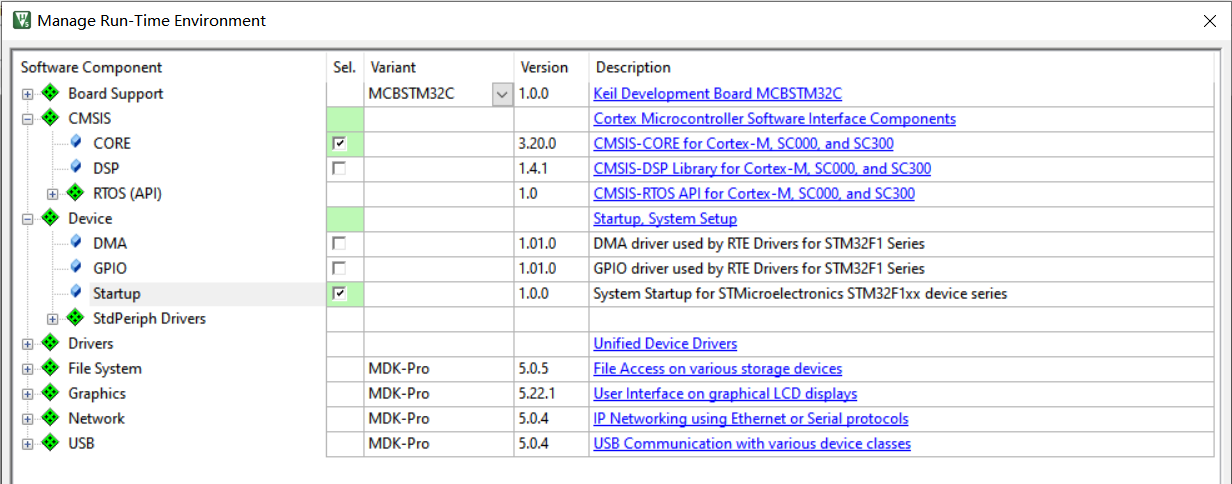

4、出现以下窗口：选择CMSIS->CORE和Device->Startup

在这里插入图片描述

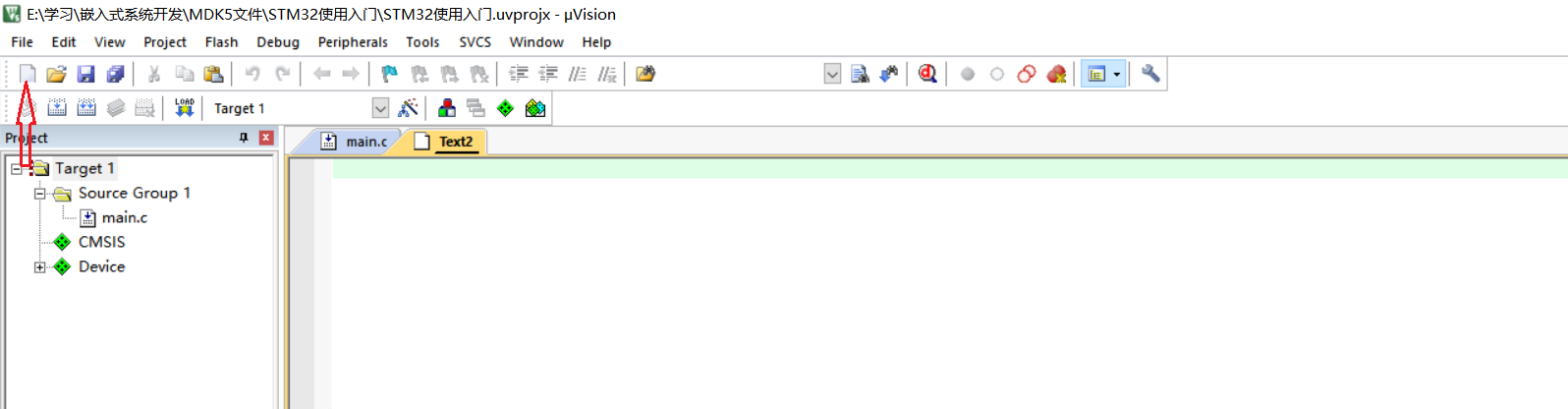

5、确认后，点击下图箭头所指按钮，打开空白文档：

在这里插入图片描述

（三）代码编写及保存

//宏定义，用于存放stm32寄存器映射
#define PERIPH_BASE           ((unsigned int)0x40000000)	//AHB
#define APB2PERIPH_BASE       (PERIPH_BASE + 0x10000)
#define GPIOA_BASE            (APB2PERIPH_BASE + 0x0800)
//GPIOA_BASE=0x40000000+0x10000+0x0800=0x40010800，该地址为GPIOA的基地址
#define GPIOB_BASE            (APB2PERIPH_BASE + 0x0C00)
//GPIOB_BASE=0x40000000+0x10000+0x0C00=0x40010C00，该地址为GPIOB的基地址
#define GPIOC_BASE            (APB2PERIPH_BASE + 0x1000)
//GPIOC_BASE=0x40000000+0x10000+0x1000=0x40011000，该地址为GPIOC的基地址
#define GPIOD_BASE            (APB2PERIPH_BASE + 0x1400)
//GPIOD_BASE=0x40000000+0x10000+0x1400=0x40011400，该地址为GPIOD的基地址
#define GPIOE_BASE            (APB2PERIPH_BASE + 0x1800)
//GPIOE_BASE=0x40000000+0x10000+0x0800=0x40011800，该地址为GPIOE的基地址
#define GPIOF_BASE            (APB2PERIPH_BASE + 0x1C00)
//GPIOF_BASE=0x40000000+0x10000+0x0800=0x40011C00，该地址为GPIOF的基地址
#define GPIOG_BASE            (APB2PERIPH_BASE + 0x2000)
//GPIOG_BASE=0x40000000+0x10000+0x0800=0x40012000，该地址为GPIOG的基地址
#define GPIOA_ODR_Addr    (GPIOA_BASE+12)	//0x4001080C
#define GPIOB_ODR_Addr    (GPIOB_BASE+12) 	//0x40010C0C
#define GPIOC_ODR_Addr    (GPIOC_BASE+12) 	//0x4001100C
#define GPIOD_ODR_Addr    (GPIOD_BASE+12) 	//0x4001140C
#define GPIOE_ODR_Addr    (GPIOE_BASE+12)	//0x4001180C
#define GPIOF_ODR_Addr    (GPIOF_BASE+12) 	//0x40011A0C
#define GPIOG_ODR_Addr    (GPIOG_BASE+12) 	//0x40011E0C #define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x2000000+((addr &0xFFFFF)<<5)+(bitnum<<2))
#define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))#define LED0  MEM_ADDR(BITBAND(GPIOA_ODR_Addr,8))
//#define LED0 *((volatile unsigned long *)(0x422101a0)) //PA8typedef  struct				//定义typedef类型别名
{volatile  unsigned  int  CR;volatile  unsigned  int  CFGR;volatile  unsigned  int  CIR;volatile  unsigned  int  APB2RSTR;volatile  unsigned  int  APB1RSTR;volatile  unsigned  int  AHBENR;volatile  unsigned  int  APB2ENR;volatile  unsigned  int  APB1ENR;volatile  unsigned  int  BDCR;volatile  unsigned  int  CSR;
} RCC_TypeDef;
#define RCC ((RCC_TypeDef *)0x40021000)
typedef  struct				//定义typedef类型别名
{
volatile  unsigned  int  CRL;
volatile  unsigned  int  CRH;
volatile  unsigned  int  IDR;
volatile  unsigned  int  ODR;
volatile  unsigned  int  BSRR;
volatile  unsigned  int  BRR;
volatile  unsigned  int  LCKR;
} GPIO_TypeDef;
//GPIOA指向地址GPIOA_BASE,GPIOA_BASE地址存放的数据类型为GPIO_TypeDef
#define GPIOA ((GPIO_TypeDef *)GPIOA_BASE)void  LEDInit( void )
{RCC->APB2ENR|=1<<2;  					//GPIOA 时钟开启GPIOA->CRH&=0XFFFFFFF0;GPIOA->CRH|=0X00000003;
}
void  Delay_ms( volatile  unsigned  int  t)	//粗略延时
{unsigned  int  i,n;for (n=0;n<t;n++)for (i=0;i<800;i++);
}
int main(void)
{LEDInit();while (1){LED0=0;			//LED熄灭Delay_ms(500);		//延时时间LED0=1;			//LED亮Delay_ms(500);		//延时时间}
}

代码转载于：
链接: link.

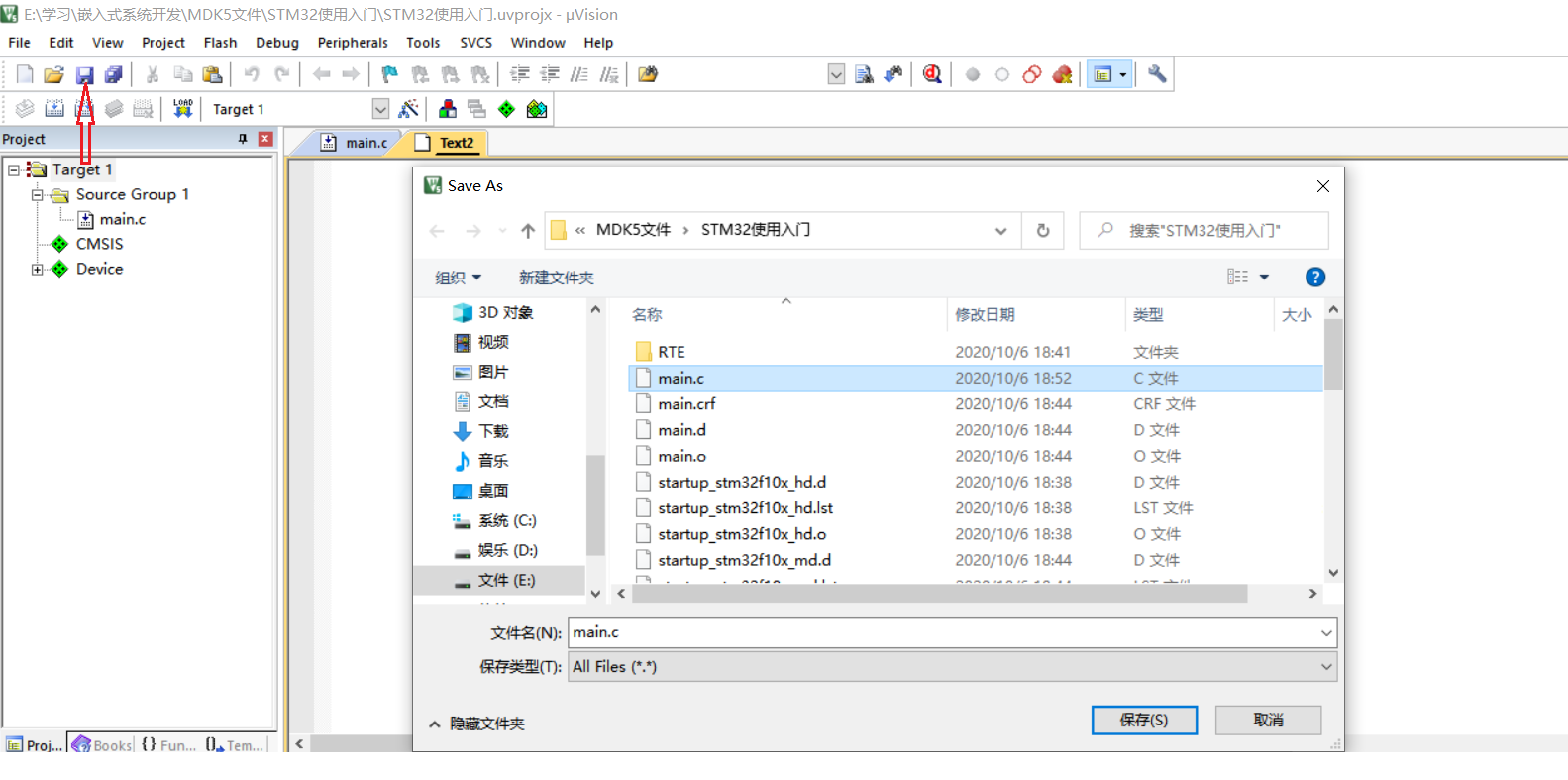

1、代码完成后，点击保存按钮，文件保存为main.c：
在这里插入图片描述
2、选中“Source Group 1"，右键，如图选中，在工程中添加main文件：
在这里插入图片描述

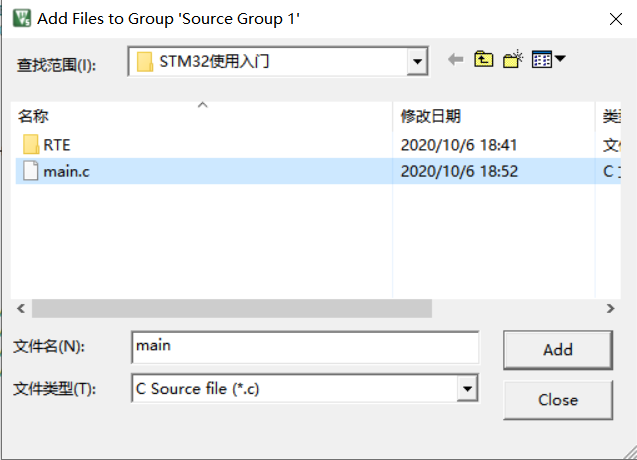

3、选中main.c文件，点击Add，然后点击Close：
在这里插入图片描述

（四）程序编译

1、点击箭头所指按钮，编译：

在这里插入图片描述

此时编译结果为0错误、0警告，则编译成功

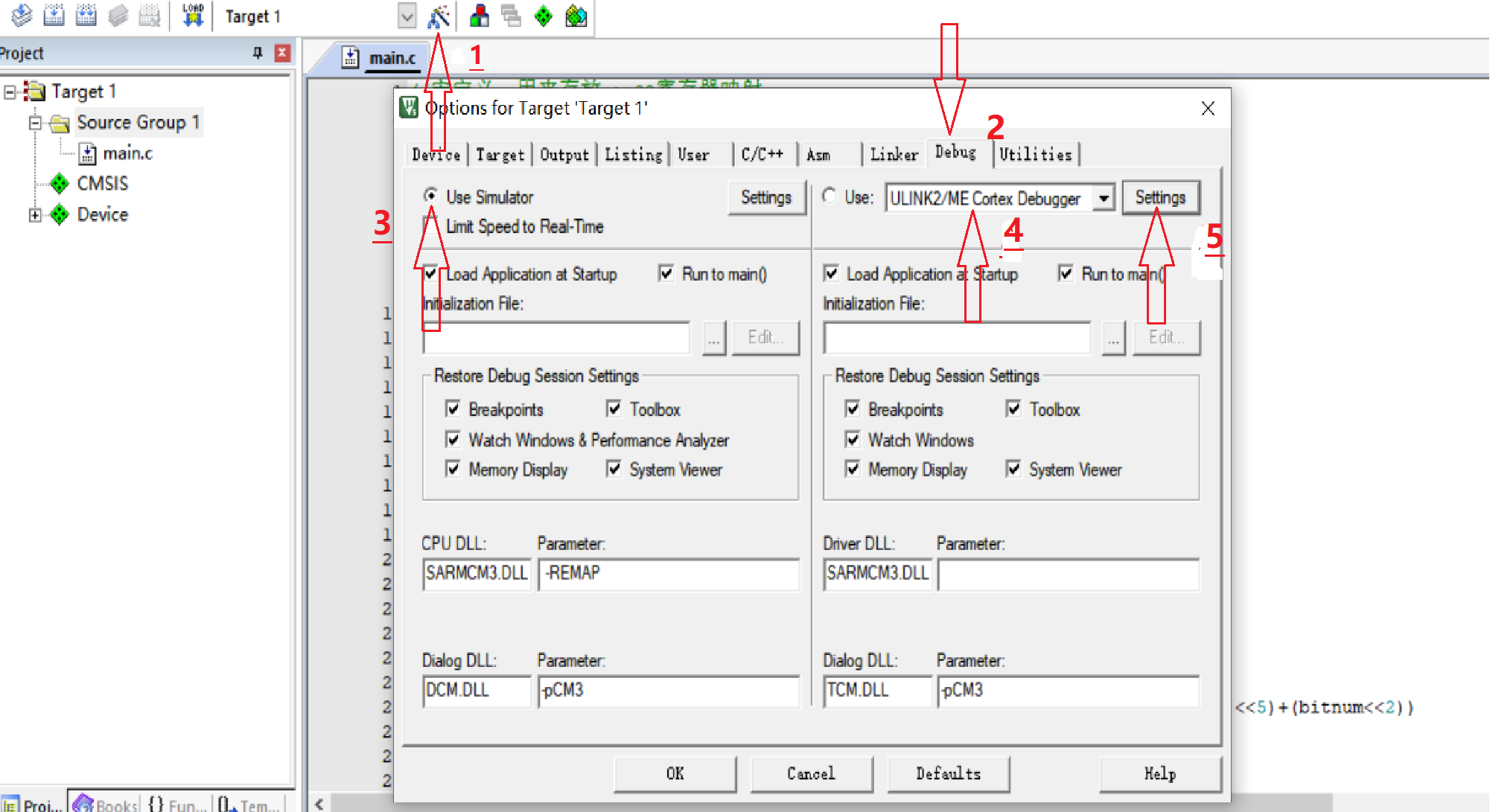

2、点击“1”处的魔术棒，依次按照下图顺序设置：

在这里插入图片描述

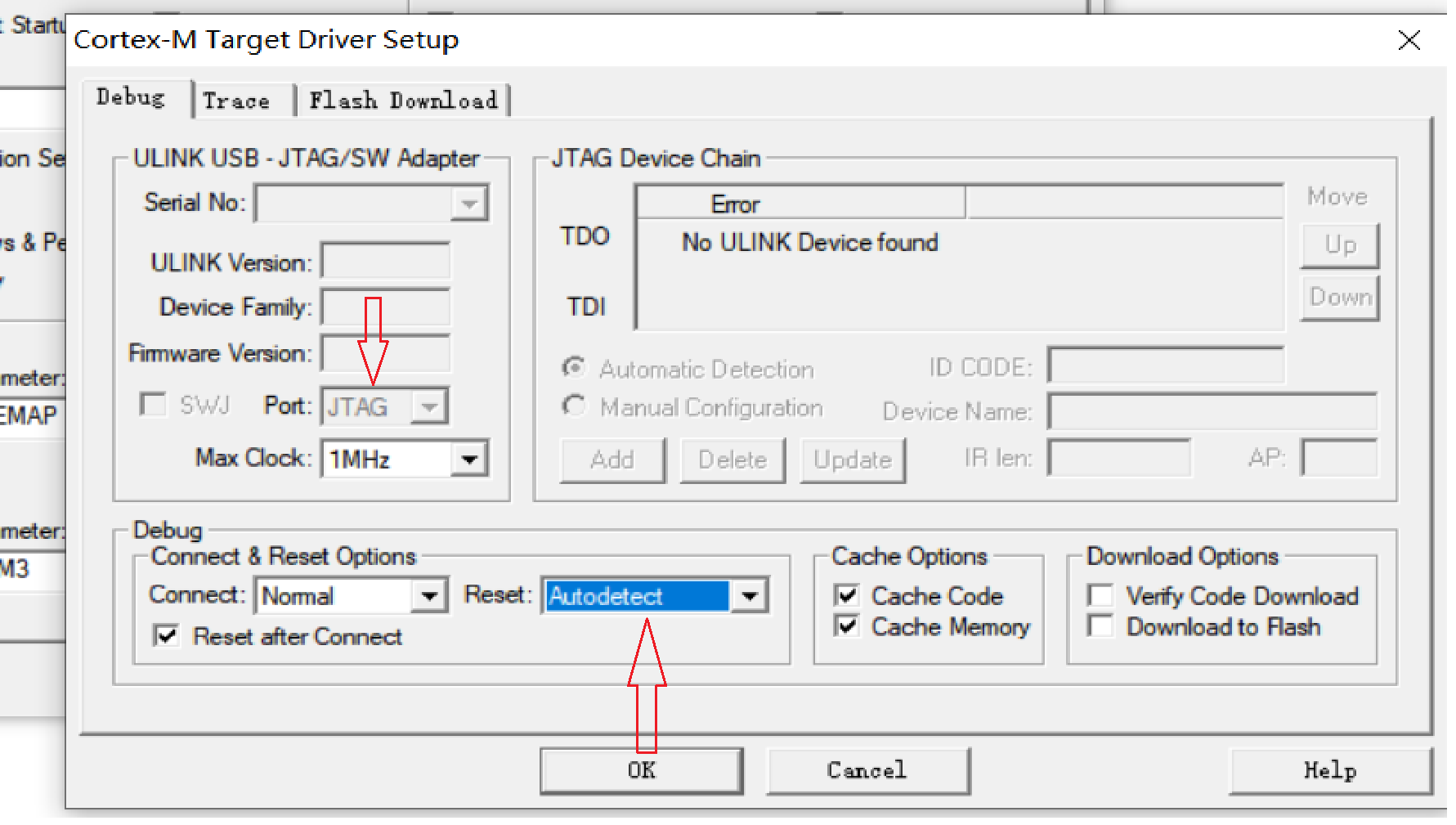

3、点击Settings，出现这样的窗口，依次查看箭头指向的设置是否如图所示：
在这里插入图片描述

按OK确认

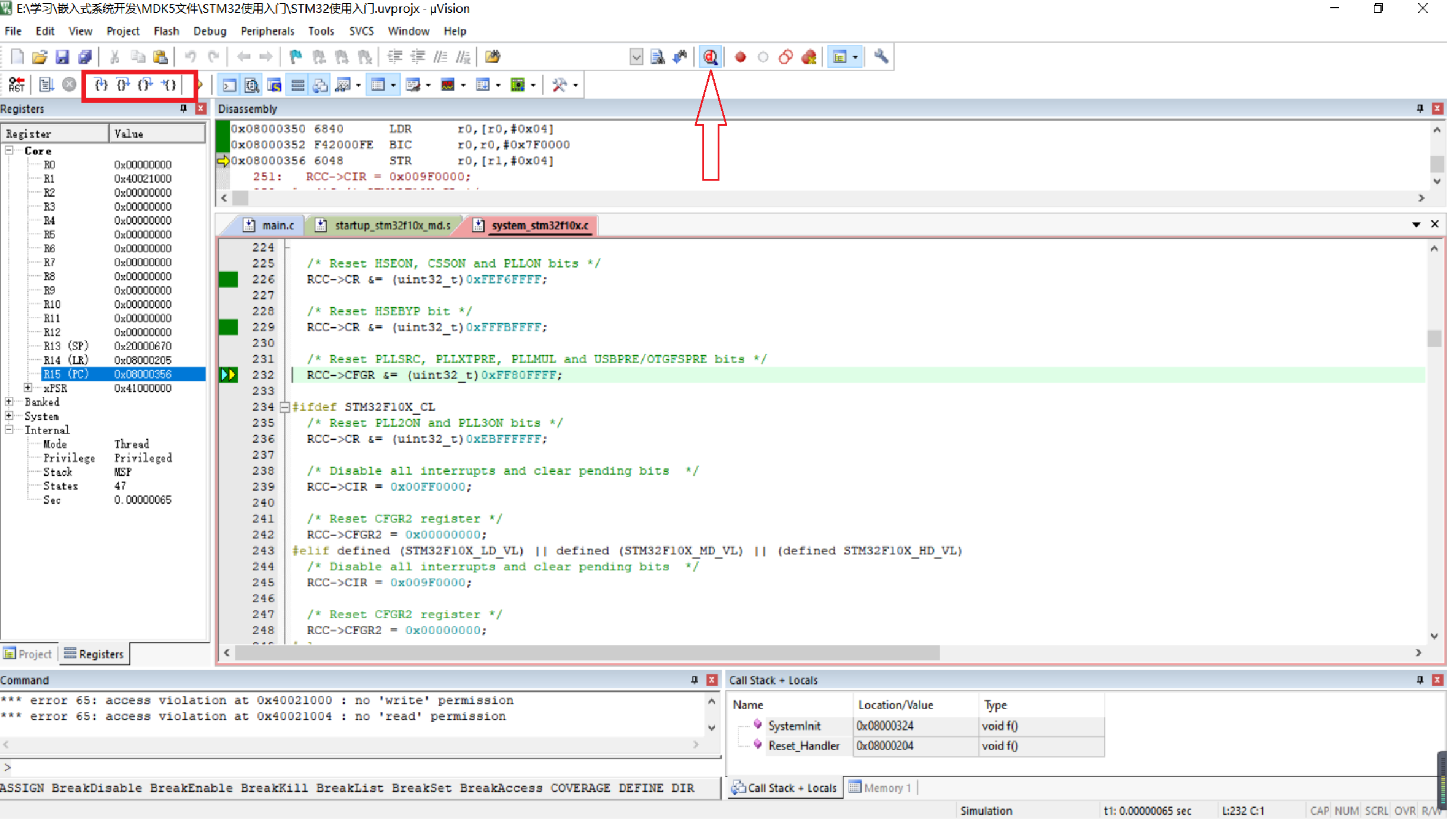

4、点击箭头所指按钮，开始仿真，点击左边方框里的按钮有不同的仿真顺序

在这里插入图片描述
至此，基于MDK5开发环境下stm32的简单程序的编译完成。

二、51程序设计和仿真

以下程序设计是我从先前单片机课程做过的实验中摘出来的，具体实现了自动打铃功能。

（一）建立工程项目

1、打开keil，新建工程项目

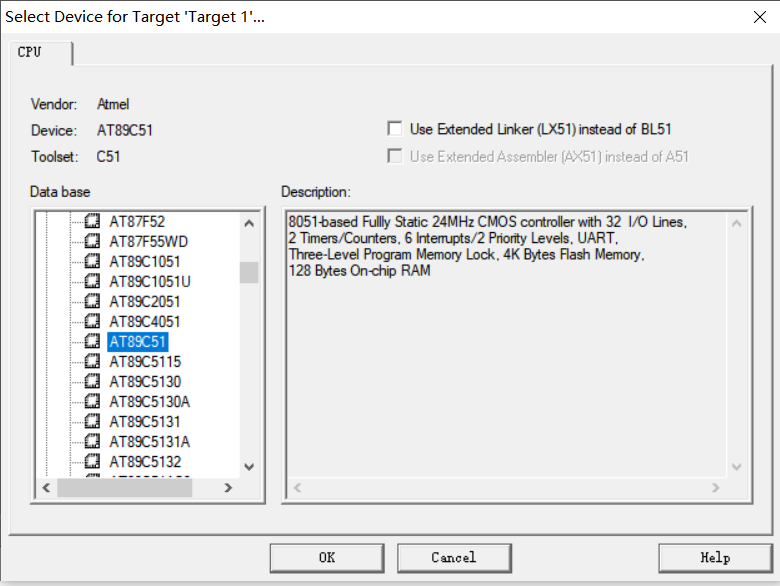

大致流程和上面的新建项目一致，但是在芯片选择时选择89C51芯片
在这里插入图片描述

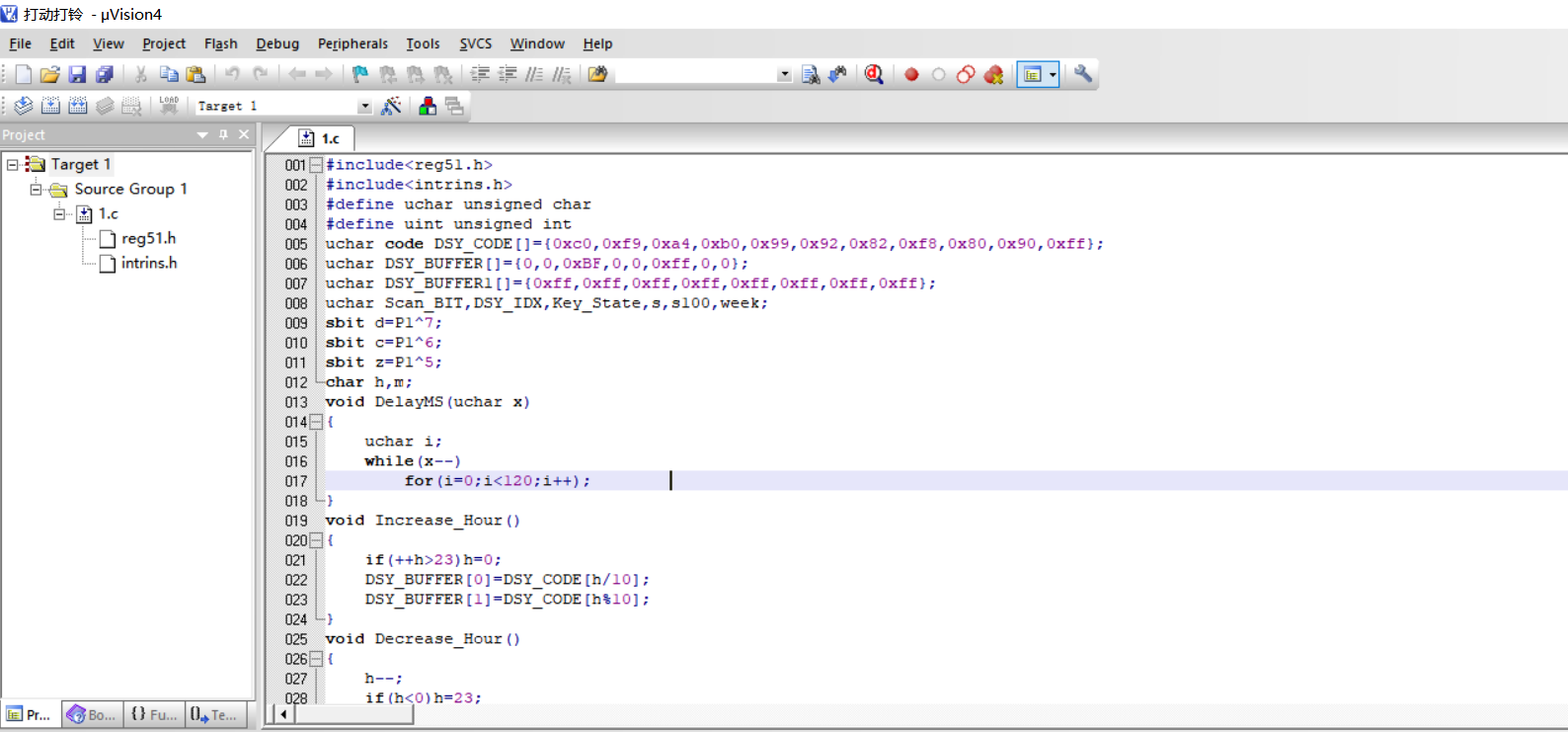

2、建立空白文档，编写程序

在这里插入图片描述
源程序如下:

#include<reg51.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
uchar code DSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};
uchar DSY_BUFFER[]={0,0,0xBF,0,0,0xff,0,0};
uchar DSY_BUFFER1[]={0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff};
uchar Scan_BIT,DSY_IDX,Key_State,s,s100,week;
sbit d=P1^7;
sbit c=P1^6;
sbit z=P1^5;
char h,m;
void DelayMS(uchar x)
{uchar i;while(x--)for(i=0;i<120;i++);
}
void Increase_Hour()
{if(++h>23)h=0;DSY_BUFFER[0]=DSY_CODE[h/10];DSY_BUFFER[1]=DSY_CODE[h%10];
}
void Decrease_Hour()
{h--;if(h<0)h=23;DSY_BUFFER[0]=DSY_CODE[h/10];DSY_BUFFER[1]=DSY_CODE[h%10];
}
void Increase_Minute()
{if(++m>59){m=0;Increase_Hour();}DSY_BUFFER[3]=DSY_CODE[m/10];DSY_BUFFER[4]=DSY_CODE[m%10];
}
void Decrease_Minute()
{m--;if(m<0)m=59;DSY_BUFFER[3]=DSY_CODE[m/10];DSY_BUFFER[4]=DSY_CODE[m%10];
}
void Increase_Week()
{if(++week>7)week=1;DSY_BUFFER[6]=DSY_CODE[week/10];DSY_BUFFER[7]=DSY_CODE[week];
}
void Increase_Second()
{if(++s>59){s=0;Increase_Minute();}DSY_BUFFER1[0]=DSY_CODE[s/10];DSY_BUFFER1[1]=DSY_CODE[s%10];
}
void T0_INT()interrupt 1
{TH0=(65536-1000)/256;TL0=(65536-1000)%6;if(z==1){P3=Scan_BIT;P2=~DSY_BUFFER[DSY_IDX];}else{P3=Scan_BIT;P2=~DSY_BUFFER[DSY_IDX];}Scan_BIT=_crol_(Scan_BIT,1);DSY_IDX=(DSY_IDX+1)%8;if(week!=6||week!=7){if(h==8&m==0)c=d=0;else c=d=1;if(h==8&m==45)c=d=0;else c=d=1;if(h==8&m==55)c=d=0;else c=d=1;if(h==9&m==40)c=d=0;else c=d=1;if(h==10&m==10)c=d=0;else c=d=1;if(h==10&m==55)c=d=0;else c=d=1;if(h==11&m==05)c=d=0;else c=d=1;if(h==11&m==50)c=d=0;else c=d=1;if(h==14&m==0)c=d=0;else c=d=1;if(h==14&m==45)c=d=0;else c=d=1;if(h==14&m==55)c=d=0;else c=d=1;if(h==15&m==40)c=d=0;else c=d=1;if(h==16&m==10)c=d=0;else c=d=1;if(h==16&m==55)c=d=0;else c=d=1;if(h==17&m==05)c=d=0;else c=d=1;if(h==17&m==50)c=d=0;else c=d=1;}else c=d=1;
}
void T1_INT()interrupt 3
{TH1=(65536-50000)/256;TL1=(65536-50000)%6;if(s100==20){s100=0;Increase_Second();}else s100++;
}
void main()
{P2=P3=0xFF;TMOD=0x11;TH0=(65536-1000)/256;TL0=(65536-1000)%6;TH1=0xDC;TL1=0;TCON=0x01;EA=1;ET0=1;ET1=1;h=07,m=59,s=s100,week=1;DSY_BUFFER[0]=DSY_CODE[h/10];DSY_BUFFER[1]=DSY_CODE[h%10];DSY_BUFFER[3]=DSY_CODE[m/10];DSY_BUFFER[4]=DSY_CODE[m%10];DSY_BUFFER[6]=DSY_CODE[week/10];DSY_BUFFER[7]=DSY_CODE[week];DSY_BUFFER1[0]=DSY_CODE[week/10];DSY_BUFFER1[1]=DSY_CODE[week];Scan_BIT=0xFE;DSY_IDX=0;TR0=TR1=1;Key_State=0xFF;while(1){if(P1^Key_State){DelayMS(10);if(P1^Key_State){Key_State=P1;EA=0;if((Key_State&0x01)==0)Increase_Hour();else if((Key_State&0x02)==0)Decrease_Hour();else if((Key_State&0x04)==0)Increase_Minute();else if((Key_State&0x08)==0)Decrease_Minute();else if((Key_State&0x10)==0){h=07,m=59,s=0,week=1;DSY_BUFFER[0]=DSY_CODE[h/10];DSY_BUFFER[1]=DSY_CODE[h%10];DSY_BUFFER[3]=DSY_CODE[m/10];DSY_BUFFER[4]=DSY_CODE[m%10];DSY_BUFFER[6]=DSY_CODE[week/10];DSY_BUFFER[7]=DSY_CODE[week];}else if((Key_State&0x20)==0)Increase_Week();EA=1;}}}
}

3、保存文档为mian.c文件、把main.c文件连接到工程下

4、编译、连接，仿真

具体操作步骤如上文步骤，不赘述

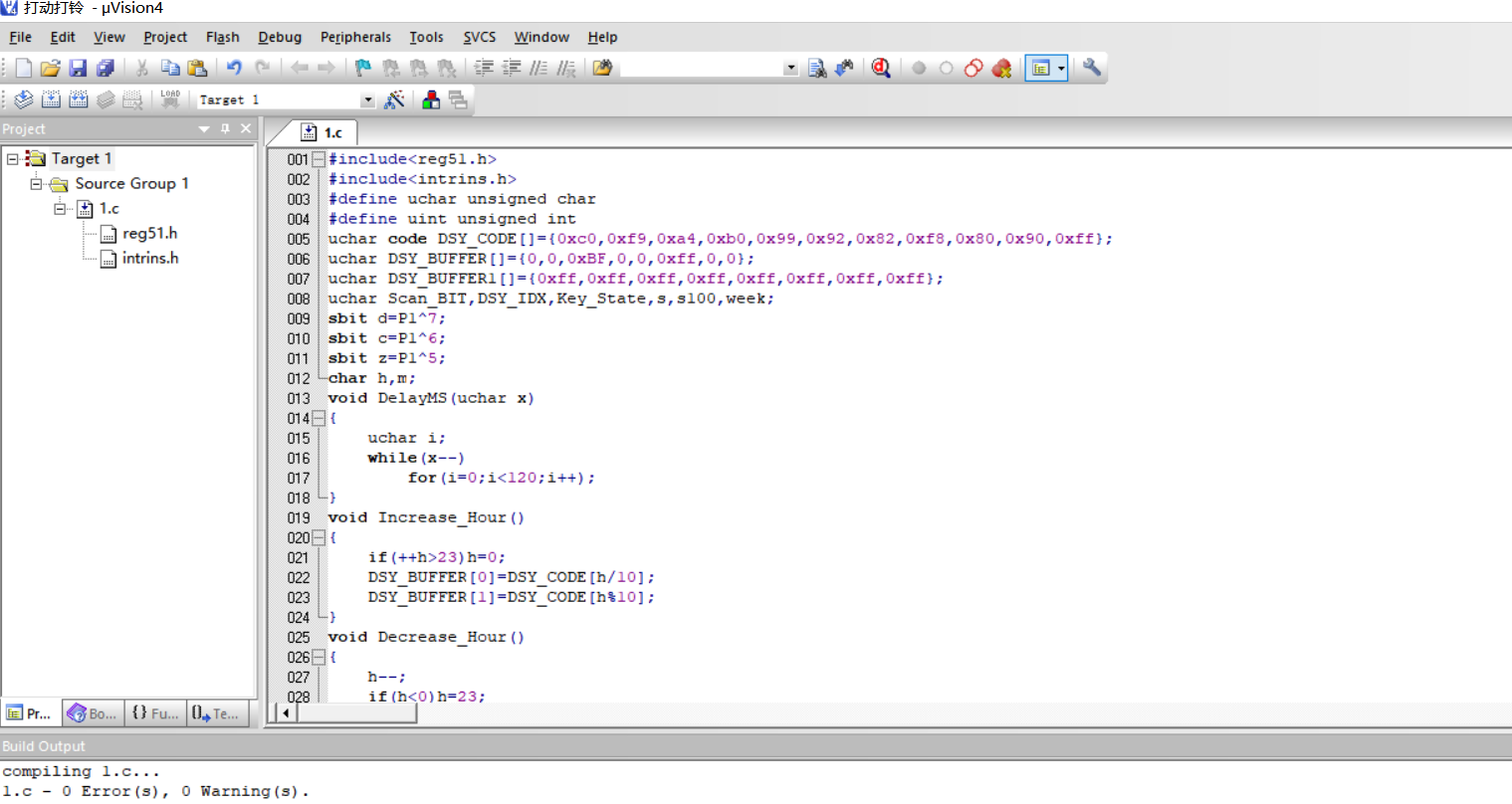

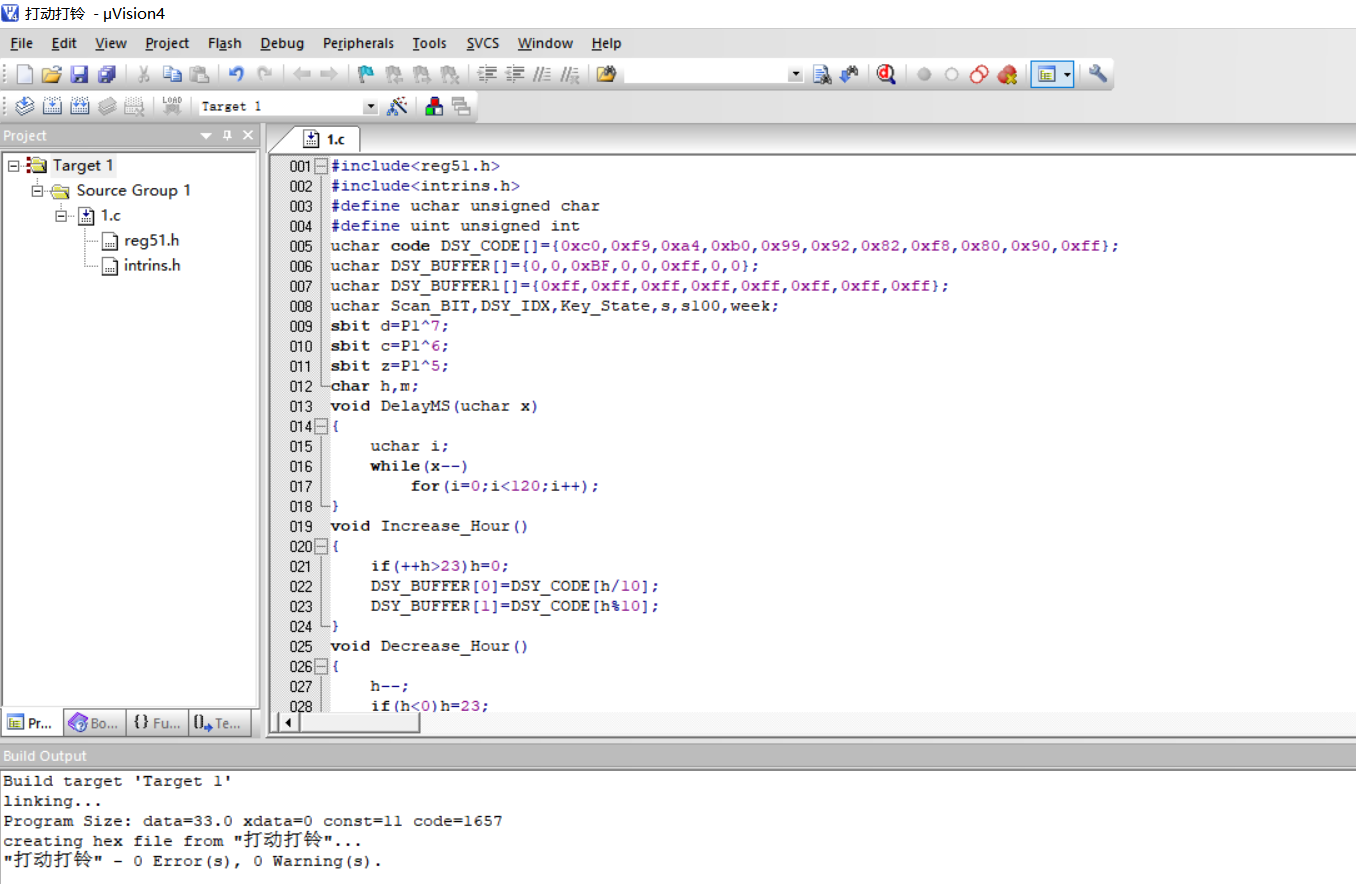

编译，链接结果如下：
在这里插入图片描述

在这里插入图片描述

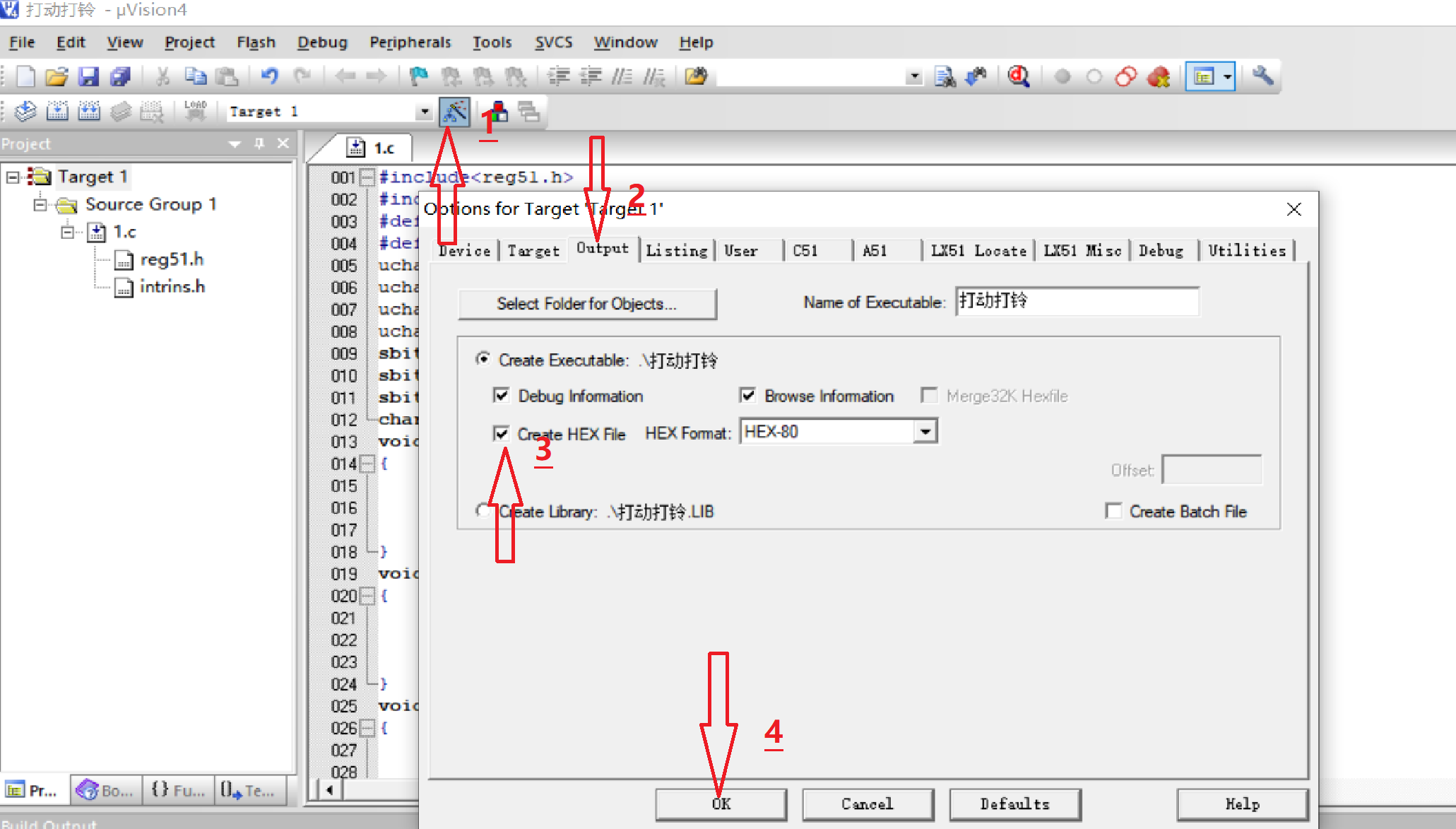

5、生成hex后缀的文件：

依次点击按钮
在这里插入图片描述

（二）自动打铃原理图

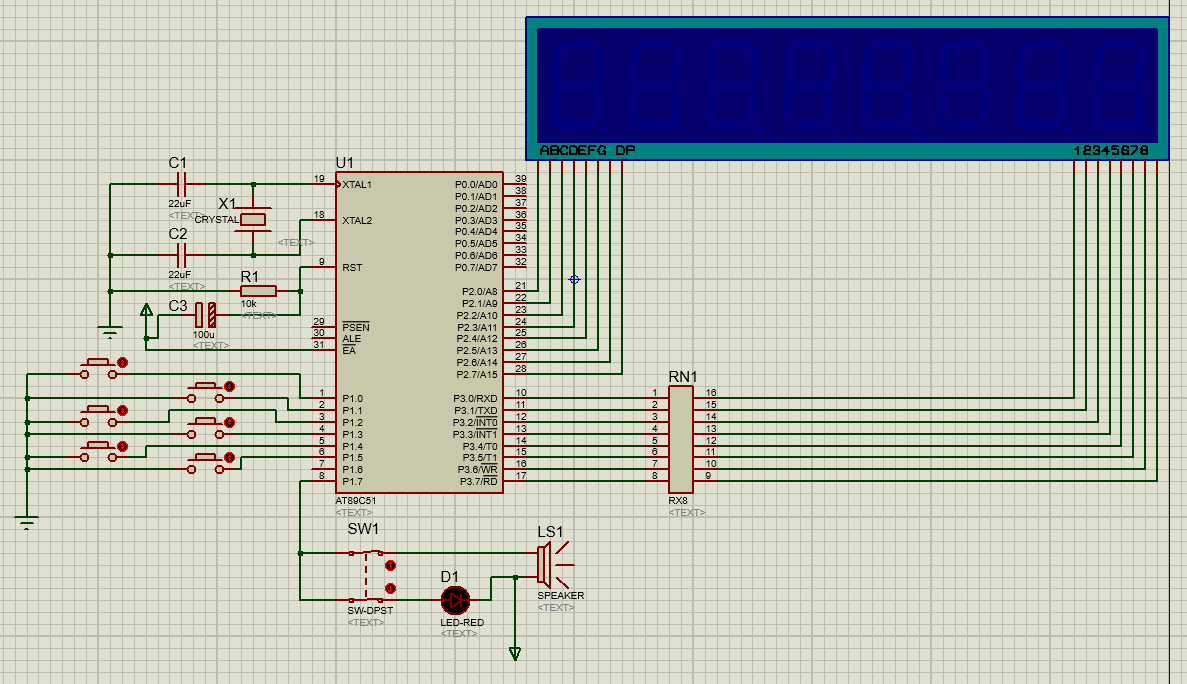

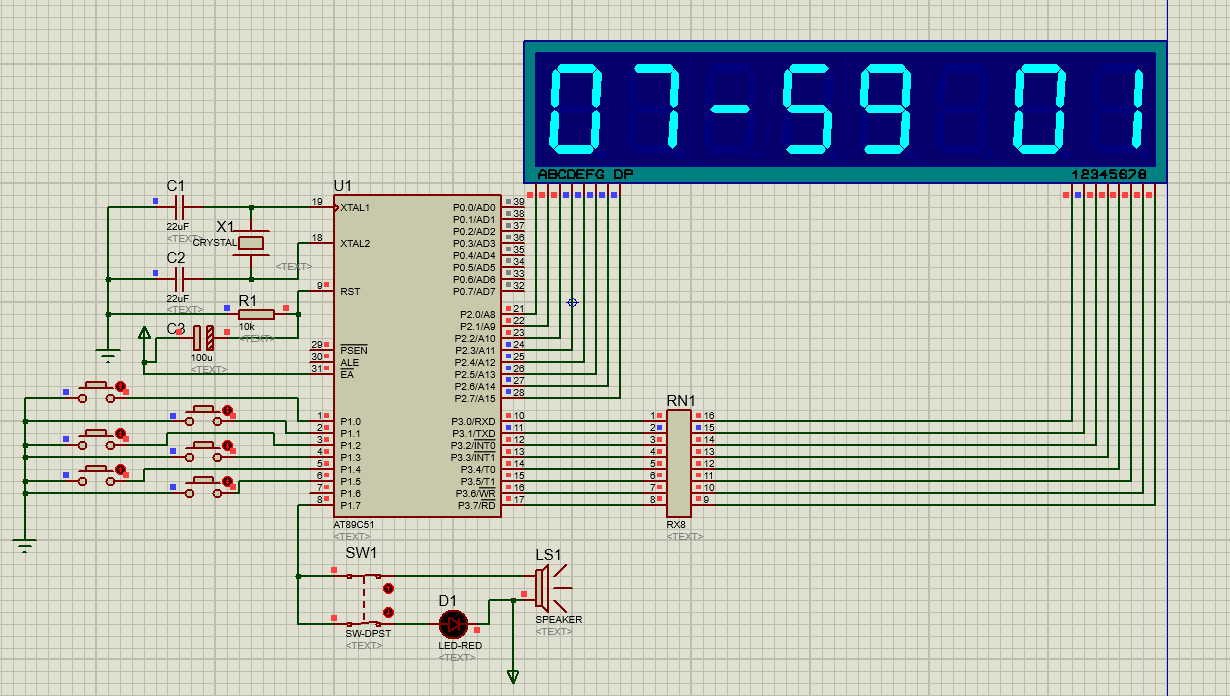

1、protues仿真软件原理图连接如图：

在这里插入图片描述

proteus仿真软件的使用可参考
链接: http://m.elecfans.com/article/581557.html.

（三）仿真

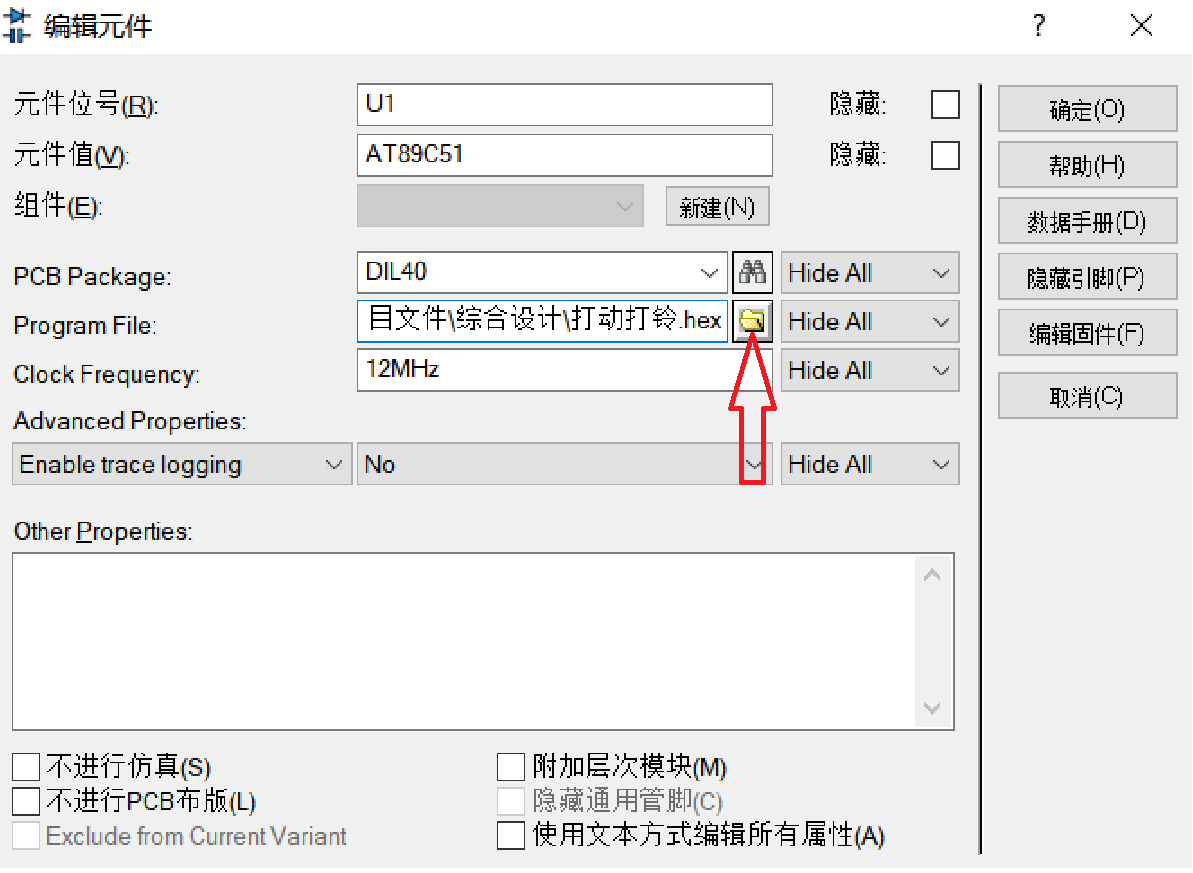

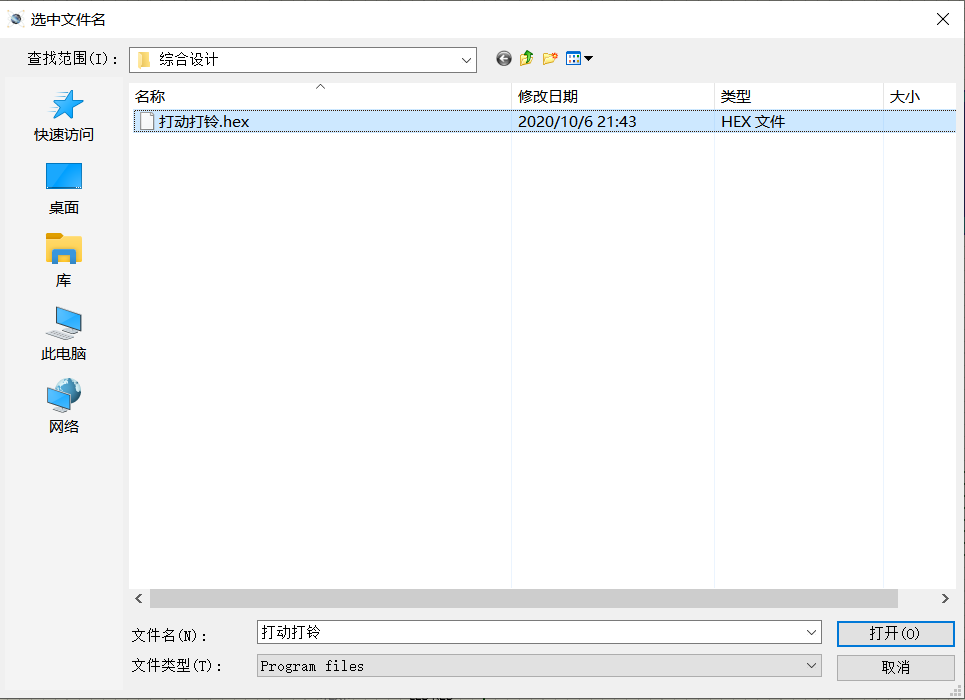

1、双击51单片机，把hex文件导入单片机
在这里插入图片描述

在这里插入图片描述
2、单击“打开”，“确定”。

3、点击仿真按钮，开始仿真

在这里插入图片描述
仿真成功。

三、总结

这一次的实验内容比较繁琐复杂，从最开始的软件安装，搭建STM32开发环境，到新建工程的准备，再到完成STM32的简单程序，都不多不少的遇到了一些困难，但通过查找资料，参考前辈们的博客都解决了。今天又学习了新的知识、新的技能，真好。

参考资料：
1、部分内容参考：ARM开发：使用MDK编译stm32简单程序（闪烁LED）
链接: https://blog.csdn.net/ssj925319/article/details/108919862.
2、《STM32底座实验指导书》
链接: https://pan.baidu.com/s/1vOGCFBUM4NqCiEQAN-jsLw .
提取码：gkir

这篇关于MDK开发环境下STM32的简单程序的编译以及一个89C51程序设计和仿真的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！


http://www.chinasem.cn/article/707497。
