Fast CU Depth Decision Algorithm for HEVC Intra Coding

本文主要是介绍Fast CU Depth Decision Algorithm for HEVC Intra Coding，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

转自：http://blog.csdn.net/beechina/article/details/25430737

在HEVC 参考代码中，一个CTU块通过xcompressCU()函数进行CU递归得到最优的CU深度。

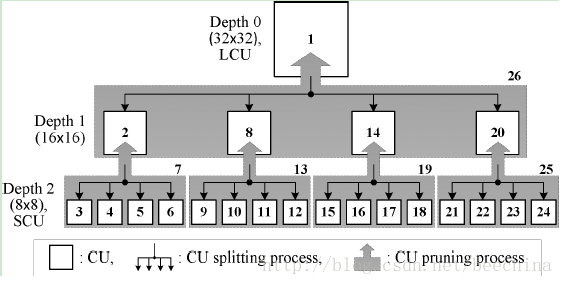

递归的过程可如下图(from:Fast CU Splitting and Pruning for Suboptimal CU Partitioning in HEVC Intra Coding)所示。图中每一个方框表示一个CU块，方框内的数字表示xcompressCU()函数的执行顺序。显而易见，如果能在做xcompressCU()函数之前，将CU的递归深度确定下，显然可以减小HEVC编码器的复杂度。

针对帧内编码器，已经有很多文献提出了提前确定CU递归深度的方法。这里介绍了"Fast CU Size Decision and Mode Decision Algorithm for HEVC Intra Coding"中Section II.A部分的具体实现。在这篇文献中，周边块的CTU depth size用来给当前块深度进行预测。具体的细节可以去查看该文献。

[cpp]  view plain copy
 Void TEncCu::compressCU( TComDataCU*& rpcCU )
 {
   // initialize CU data
   m_ppcBestCU[0]->initCU( rpcCU->getPic(), rpcCU->getAddr() );
   m_ppcTempCU[0]->initCU( rpcCU->getPic(), rpcCU->getAddr() );

   memset( m_preAnalyzeDepth,       0, rpcCU->getTotalNumPart() );
   memset( m_preAnaDepthDetermined, 0, rpcCU->getTotalNumPart() );
   memset( m_preAnaDepthRange     , 0, rpcCU->getTotalNumPart() );

   // Neighboring CTUs.
   TComDataCU* t_pcCULeft      = rpcCU->getCULeft();
   TComDataCU* t_pcCUAbove     = rpcCU->getCUAbove();
   TComDataCU* t_pcCUAboveLeft = rpcCU->getCUAboveLeft();
   TComDataCU* t_pcCUAboveRight= rpcCU->getCUAboveRight();
   UInt DepthLeft       = 0;       // Max Depth of LeftCTU.
   UInt DepthAbove      = 0;       // Max Depth of AboveCTU.
   UInt DepthAboveLeft  = 0;
   UInt DepthAboveRight = 0;

   UInt picWidth  = rpcCU->getSlice()->getSPS()->getPicWidthInLumaSamples();
   UInt picHeight = rpcCU->getSlice()->getSPS()->getPicHeightInLumaSamples();
   UInt uiLPelX   = rpcCU->getCUPelX();
   UInt uiRPelX   = uiLPelX + rpcCU->getWidth(0)  - 1;
   UInt uiTPelY   = rpcCU->getCUPelY();
   UInt uiBPelY   = uiTPelY + rpcCU->getHeight(0) - 1;

   UChar    tDepth;

   m_insidePicture= (uiRPelX<picWidth) && (uiBPelY<picHeight);
   // Considering Border CTUs.
   if ( t_pcCULeft!=NULL ) //获取左边CTU块最大的depth信息
   {
       for ( Int i=0; i<256; i++ )
       {
           tDepth    = t_pcCULeft->getDepth(i);
           if ( tDepth>DepthLeft )
           {
               DepthLeft = (UInt)tDepth;
           }
       }
   }
   else
       DepthLeft = 2; //如果是NULL，直接赋值2(16X16)

   if ( t_pcCUAbove!=NULL )
   {
       for ( Int i=0; i<256; i++ )
       {
           tDepth    = t_pcCUAbove->getDepth(i);
           if ( tDepth>DepthAbove )
           {
               DepthAbove = (UInt)tDepth;
           }
       }
   }
   else
       DepthAbove = 2;

   if ( t_pcCUAboveLeft!=NULL )
   {
       DepthAboveLeft = t_pcCUAboveLeft->getDepth(g_auiRasterToZscan[16*15+15]);
   }
   else
       DepthAboveLeft = 2;

   if ( t_pcCUAboveRight!=NULL )
   {
       DepthAboveRight = t_pcCUAboveRight->getDepth(g_auiRasterToZscan[16*15]);
   }
   else
       DepthAboveRight = 2;

   Double DepthPre = 0.3*DepthLeft+0.3*DepthAbove+0.2*DepthAboveLeft+0.2*DepthAboveRight; // 论文中Prediction Depth Type
   if ( DepthPre<=0.5 ) // 依据论文中的公式给出最小的depth level和最大的depth level
   {
       memset( m_preAnaDepthDetermined, 1, 256 );
       memset( m_preAnaDepthRange,      2, 256 );
       memset( m_preAnalyzeDepth,       0, 256 );
   }
   else if ( DepthPre<=1.5 )
   {
       memset( m_preAnaDepthDetermined, 1, 256 );
       memset( m_preAnaDepthRange,      3, 256 );
       memset( m_preAnalyzeDepth,       0, 256 );
   }
   else
   {
       memset( m_preAnaDepthDetermined, 1, 256 );
       memset( m_preAnaDepthRange,      3, 256 );
       memset( m_preAnalyzeDepth,       1, 256 );
   }

   DEBUG_STRING_NEW(sDebug)

   xCompressCU( m_ppcBestCU[0], m_ppcTempCU[0], 0 DEBUG_STRING_PASS_INTO(sDebug) );
   DEBUG_STRING_OUTPUT(std::cout, sDebug)
   // Double Check.
   UInt MaxDepthSize=0;
   // UInt CTUPelX, CTUPelY;
   if ( m_insidePicture )
   {
       for ( Int i=0; i<256; i++ )
       {
           // Decisioned.
           tDepth    = m_ppcBestCU[0]->getDepth(i);

           UChar cuDepth         = m_preAnalyzeDepth[i];
           UChar cuPreDetermined = m_preAnaDepthDetermined[i];
           UChar cuRange         = m_preAnaDepthRange[i];

           if ( tDepth<cuDepth && tDepth>=cuDepth+cuRange )
           {
               assert(0);
           }
       }
   }

 #if ADAPTIVE_QP_SELECTION
   if( m_pcEncCfg->getUseAdaptQpSelect() )
   {
     if(rpcCU->getSlice()->getSliceType()!=I_SLICE) //IIII
     {
       xLcuCollectARLStats( rpcCU);
     }
   }
 #endif
 }

在xcompressCU函数中加入相关条件跳转。

[cpp]  view plain copy
 // If slice start or slice end is within this cu...
  TComSlice * pcSlice = rpcTempCU->getPic()->getSlice(rpcTempCU->getPic()->getCurrSliceIdx());
  Bool bSliceStart = pcSlice->getSliceSegmentCurStartCUAddr()>rpcTempCU->getSCUAddr()&&pcSlice->getSliceSegmentCurStartCUAddr()<rpcTempCU->getSCUAddr()+rpcTempCU->getTotalNumPart();
  Bool bSliceEnd = (pcSlice->getSliceSegmentCurEndCUAddr()>rpcTempCU->getSCUAddr()&&pcSlice->getSliceSegmentCurEndCUAddr()<rpcTempCU->getSCUAddr()+rpcTempCU->getTotalNumPart());
  Bool bInsidePicture = ( uiRPelX < rpcBestCU->getSlice()->getSPS()->getPicWidthInLumaSamples() ) && ( uiBPelY < rpcBestCU->getSlice()->getSPS()->getPicHeightInLumaSamples() );
  // Fast CU decision Process.
  // When Current depth is not in the PreAnalyzedDepth Range, it just skips the PU/TU Decision process.
  // Added by xfHuang.
  Bool t_enCUSkip=false;
  if ( m_insidePicture )
  {
   // Split Analysis For CU32X32 And CU16X16.

   if ( checkCurDepthInPreAnaRange( rpcBestCU, uiDepth ) == false ) //如果当前的depth level不在预测的depth level之内，后面直接将cost赋值成最大，不进行后面的预测操作。
   {
       t_enCUSkip = true;
       rpcBestCU->getTotalCost() = MAX_DOUBLE/16;
       rpcBestCU->getTotalDistortion() = MAX_UINT>>3;
       rpcBestCU->getTotalBits() = MAX_UINT>>3;
       // avoid assert disable.
       if ( uiDepth==3 )
       {
           rpcBestCU->setPartitionSize ( 0, SIZE_2Nx2N );
           rpcBestCU->setPredictionMode( 0, MODE_INTRA );
       }
   }
  }

  // We need to split, so don't try these modes.
  if(!bSliceEnd && !bSliceStart && bInsidePicture )
  {
 if( t_enCUSkip==false )
 {
    for (Int iQP=iMinQP; iQP<=iMaxQP; iQP++)
    {
      const Bool bIsLosslessMode = isAddLowestQP && (iQP == iMinQP);

      if (bIsLosslessMode)
      {
        iQP = lowestQP;
      }

      rpcTempCU->initEstData( uiDepth, iQP, bIsLosslessMode );

其中checkCurDepthInPreAnaRange函数如下：

[cpp]  view plain copy
 Bool TEncCu::checkCurDepthInPreAnaRange( TComDataCU*& pCU, UInt uidepth )
 {
     UChar cuDepth         = m_preAnalyzeDepth[pCU->getZorderIdxInCU()];
     UChar cuPreDetermined = m_preAnaDepthDetermined[pCU->getZorderIdxInCU()];
     UChar cuRange         = m_preAnaDepthRange[pCU->getZorderIdxInCU()];
     assert(cuDepth+cuRange<=5);
     if ( /*cuPreDetermined &&*/ uidepth>=cuDepth && uidepth<cuDepth+cuRange )
     {
         return true;
     }
     else
     {
         return false;
     }
 }
