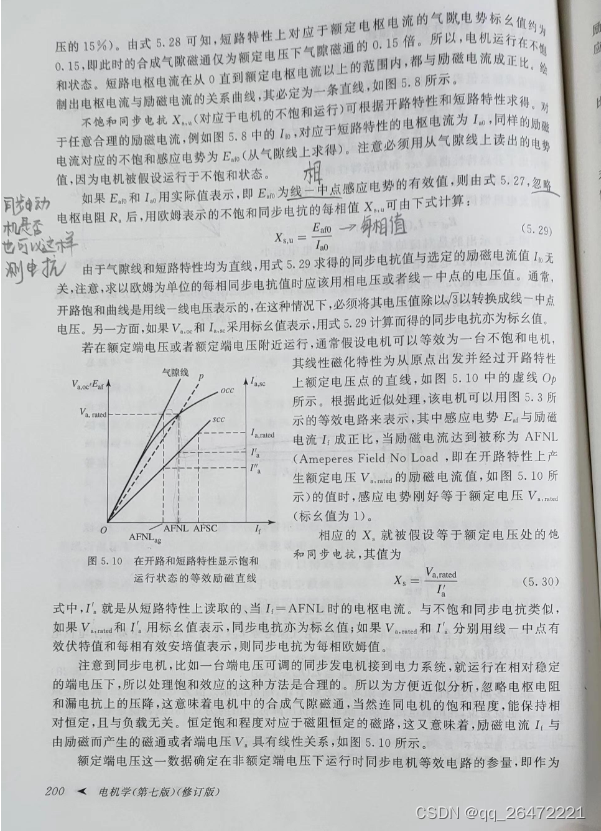

这一部分个人有点晕,对照图5.10理解好一些,另外公式推导理解完了直接引用就可以了,反复推容易困惑也没必要。做例题练习一下就比较熟悉了。
书中还对线电压和相电压的采用场合进行阐述,这对初学者很有帮助。如“注意,求以欧姆为单位的每相同步电抗值时应该用相电压或者线一中点的电压值。通常开路饱和曲线是用线一线电压表示的,在这种情况下,必须将其电压值除以根号3以转换成线一中点电压。”文中线-线电压即线电压,线-中点电压即相电压,这个需要注意,开始读的时候有点不习惯。
采用额定点的电压计算饱和电抗,是因为电机实际工作时通常是在额定状态,额定点数据计算的电抗的饱和情况和实际运行时电路的饱和情况一致。

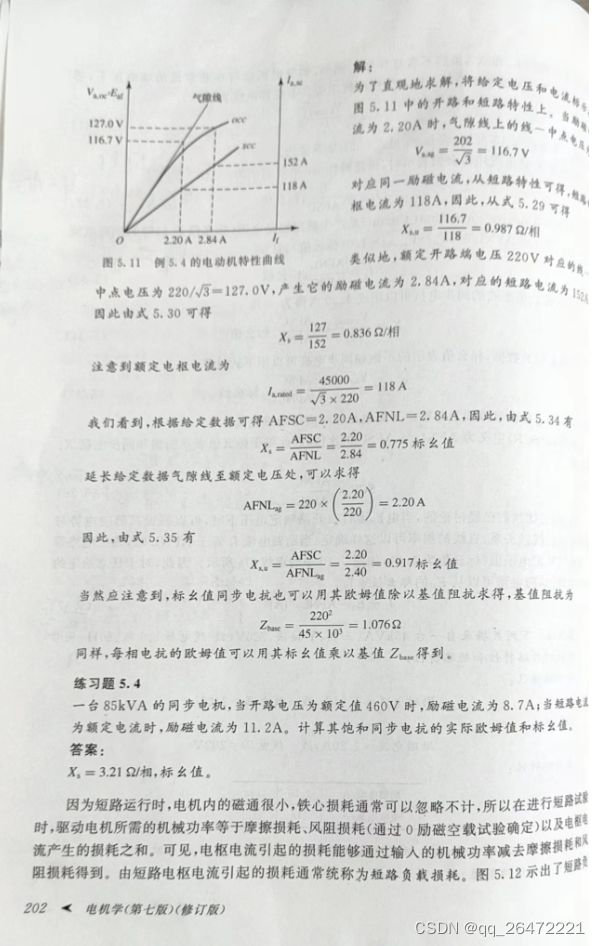

练习5.4的计算过程如下:
个人觉得标幺值还是加*区分好一些,本教材中都没有区分,我自己计算时加一下容易区分
