学习OpenCV范例（二十四）—ViBe前景检测（二）

最近导师没给什么项目做，所以有那么一点点小时间，于是就研究起了前景检测，既然前景检测有很多种算法，那干脆就把这些模型都学起来吧，以后用到前景检测时至少还有那么几种方法可以选择，上次介绍的是GMM模型，其实GMM模型本身就是一个很不错的模型，现在也很多人在研究，并且做改进，主要是OpenCV有函数调用，用起来非常方便，当我们都在兴高采烈的讨论GMM各种好的时候，B哥不爽了，他说老子是搞前景检测的，怎么可能让你们这么嚣张，而且老子就不按照你那套路来，什么高斯模型，混合高斯模型，我统统不用，就来个简单的，气死你们，于是一挥笔，一篇著作就出来了ViBe: A Universal Background Subtraction Algorithm for Video Sequences，顿时震惊了所有人，现在就让我们一起来领略一下ViBe算法到底有什么过人之处吧。

1、原理

一讲到原理，本人就喜欢推荐其他博主的博客，因为我觉得他们都已经写得非常好了，好资源就是要被传播，被共享的，所以对于原理的问题，我一样推荐一个博客给大家。

①、背景建模或前景检测(Background Generation And Foreground Detection) 五 ViBe

这篇文章可以说是ViBe原文的精华版，对这个算法的理论基础和精髓理解的非常透彻，甚至连实验对比结果和效果图都给大家贴出来了，都是原文的图片。

也希望大家看完这篇精华版之后，有初步了解之后可以去看一下原文，原文第一部分概述了各种各样的前景检测算法，第二部分开始讲ViBe，其中作者说了一句，背景减法技术一般都要解决三个问题：1、用到什么模型，并且它的工作原理，2、如何初始化这个模型，3、随着时间的推移，如何更新这个模型，于是作者也就从这三个方面介绍了ViBe算法，最后一部分就是各种实验结果和对比。

接下来给大家推荐一个代码版本，现在的OpenCV也有ViBe库函数提供，但是是在CUDA平台下的。

②、运动检测（前景检测）之（一）ViBe

这位博主主要的代码都是用到OpenCV的Mat格式存储数据和调用数据，所以速度有点慢，于是本人做了小小的修改，快了些许，代码会在下面贴出。

同样也贴出另外一位博主的代码，没仔细看，希望有空可以研究一下

③、VIBE运动目标检测算法实现

2、代码实现

Vibe.h

[cpp]  view plain copy

1. #include <iostream>
2. #include "opencv2/opencv.hpp"
3.
4. using namespace cv;
5. using namespace std;
6.
7. #define NUM_SAMPLES 20      //每个像素点的样本个数
8. #define MIN_MATCHES 2       //#min指数
9. #define RADIUS 20       //Sqthere半径
10. #define SUBSAMPLE_FACTOR 16 //子采样概率
11.
12.
13. class ViBe_BGS
14. {
15. public:
16.     ViBe_BGS(void);
17.     ~ViBe_BGS(void);
18.
19.     void init(const Mat _image);   //初始化
20.     void processFirstFrame(const Mat _image);
21.     void testAndUpdate(const Mat _image);  //更新
22.     Mat getMask(void){return m_mask;};
23.     void deleteSamples(){delete samples;};
24.
25. private:
26.     unsigned char ***samples;
27. //  float samples[1024][1024][NUM_SAMPLES+1];//保存每个像素点的样本值
28.
29. /*
30.     Mat m_samples[NUM_SAMPLES];
31.     Mat m_foregroundMatchCount;*/
32.
33.     Mat m_mask;
34. };

[cpp]  view plain copy

1. #include "ViBe.h"
2.
3. using namespace std;
4. using namespace cv;
5.
6. int c_xoff[9] = {-1,  0,  1, -1, 1, -1, 0, 1, 0};  //x的邻居点
7. int c_yoff[9] = {-1,  0,  1, -1, 1, -1, 0, 1, 0};  //y的邻居点
8.
9. ViBe_BGS::ViBe_BGS(void)
10. {
11.
12. }
13. ViBe_BGS::~ViBe_BGS(void)
14. {
15.
16. }
17.
18. /**************** Assign space and init ***************************/
19. void ViBe_BGS::init(const Mat _image)
20. {
21.     //动态分配三维数组，samples[][][NUM_SAMPLES]存储前景被连续检测的次数
22.     samples=new unsigned char **[_image.rows];
23.     for (int i=0;i<_image.rows;i++)
24.     {
25.         samples[i]=new unsigned char *[1024];
26.         for (int j=0;j<_image.cols;j++)
27.         {
28.             samples[i][j]=new unsigned char [NUM_SAMPLES+1];
29.             for (int k=0;k<NUM_SAMPLES+1;k++)
30.             {
31.                 samples[i][j][k]=0;
32.             }
33.
34.         }
35.
36.     }
37.     m_mask = Mat::zeros(_image.size(),CV_8UC1);
38. }
39.
40. /**************** Init model from first frame ********************/
41. void ViBe_BGS::processFirstFrame(const Mat _image)
42. {
43.     RNG rng;
44.     int row, col;
45.
46.     for(int i = 0; i < _image.rows; i++)
47.     {
48.         for(int j = 0; j < _image.cols; j++)
49.         {
50.             for(int k = 0 ; k < NUM_SAMPLES; k++)
51.             {
52.                 // Random pick up NUM_SAMPLES pixel in neighbourhood to construct the model
53.                 int random = rng.uniform(0, 9);
54.
55.                 row = i + c_yoff[random];
56.                 if (row < 0)
57.                     row = 0;
58.                 if (row >= _image.rows)
59.                     row = _image.rows - 1;
60.
61.                 col = j + c_xoff[random];
62.                 if (col < 0)
63.                     col = 0;
64.                 if (col >= _image.cols)
65.                     col = _image.cols - 1;
66.
67.                 samples[i][j][k]=_image.at<uchar>(row, col);
68.             }
69.         }
70.     }
71. }
72.
73. /**************** Test a new frame and update model ********************/
74. void ViBe_BGS::testAndUpdate(const Mat _image)
75. {
76.     RNG rng;
77.
78.     for(int i = 0; i < _image.rows; i++)
79.     {
80.         for(int j = 0; j < _image.cols; j++)
81.         {
82.             int matches(0), count(0);
83.             int dist;
84.
85.             while(matches < MIN_MATCHES && count < NUM_SAMPLES)
86.             {
87.                 dist = abs(samples[i][j][count] - _image.at<uchar>(i, j));
88.                 if (dist < RADIUS)
89.                     matches++;
90.                 count++;
91.             }
92.
93.             if (matches >= MIN_MATCHES)
94.             {
95.                 // It is a background pixel
96.                 samples[i][j][NUM_SAMPLES]=0;
97.
98.                 // Set background pixel to 0
99.                 m_mask.at<uchar>(i, j) = 0;
100.
101.                 // 如果一个像素是背景点，那么它有 1 / defaultSubsamplingFactor 的概率去更新自己的模型样本值
102.                 int random = rng.uniform(0, SUBSAMPLE_FACTOR);
103.                 if (random == 0)
104.                 {
105.                     random = rng.uniform(0, NUM_SAMPLES);
106.                     samples[i][j][random]=_image.at<uchar>(i, j);
107.                 }
108.
109.                 // 同时也有 1 / defaultSubsamplingFactor 的概率去更新它的邻居点的模型样本值
110.                 random = rng.uniform(0, SUBSAMPLE_FACTOR);
111.                 if (random == 0)
112.                 {
113.                     int row, col;
114.                     random = rng.uniform(0, 9);
115.                     row = i + c_yoff[random];
116.                     if (row < 0)
117.                         row = 0;
118.                     if (row >= _image.rows)
119.                         row = _image.rows - 1;
120.
121.                     random = rng.uniform(0, 9);
122.                     col = j + c_xoff[random];
123.                     if (col < 0)
124.                         col = 0;
125.                     if (col >= _image.cols)
126.                         col = _image.cols - 1;
127.
128.                     random = rng.uniform(0, NUM_SAMPLES);
129.                     samples[i][j][random]=_image.at<uchar>(i, j);
130.                 }
131.             }
132.             else
133.             {
134.                 // It is a foreground pixel
135.                 samples[i][j][NUM_SAMPLES]++;
136.
137.                 // Set background pixel to 255
138.                 m_mask.at<uchar>(i, j) = 255;
139.
140.                 //如果某个像素点连续N次被检测为前景，则认为一块静止区域被误判为运动，将其更新为背景点
141.                 if(samples[i][j][NUM_SAMPLES]>50)
142.                 {
143.                     int random = rng.uniform(0, NUM_SAMPLES);
144.                     if (random == 0)
145.                     {
146.                         random = rng.uniform(0, NUM_SAMPLES);
147.                         samples[i][j][random]=_image.at<uchar>(i, j);
148.                     }
149.                 }
150.             }
151.         }
152.     }
153. }

[cpp]  view plain copy

1. #include "ViBe.h"
2. #include <cstdio>
3.
4. using namespace cv;
5. using namespace std;
6.
7. int main(int argc, char* argv[])
8. {
9.     Mat frame, gray, mask;
10.     VideoCapture capture;
11.     capture.open(0);
12.     capture.set(CV_CAP_PROP_FRAME_WIDTH,320);
13.     capture.set(CV_CAP_PROP_FRAME_HEIGHT,240);
14.     if (!capture.isOpened())
15.     {
16.         cout<<"No camera or video input!\n"<<endl;
17.         return -1;
18.     }
19.
20.     ViBe_BGS Vibe_Bgs;
21.     bool count =true;
22.
23.     while (1)
24.     {
25.         capture >> frame;
26.         if (frame.empty())
27.             continue;
28.
29.         cvtColor(frame, gray, CV_RGB2GRAY);
30.         if (count)
31.         {
32.             Vibe_Bgs.init(gray);
33.             Vibe_Bgs.processFirstFrame(gray);
34.             cout<<" Training ViBe complete!"<<endl;
35.             count=false;
36.         }
37.         else
38.         {
39.             Vibe_Bgs.testAndUpdate(gray);
40.             mask = Vibe_Bgs.getMask();
41.             morphologyEx(mask, mask, MORPH_OPEN, Mat());
42.             imshow("mask", mask);
43.         }
44.
45.
46.         imshow("input", frame);
47.
48.         if ( cvWaitKey(10) == 27 )
49.             break;
50.     }
51.
52.     return 0;
53. }

3、实验结果

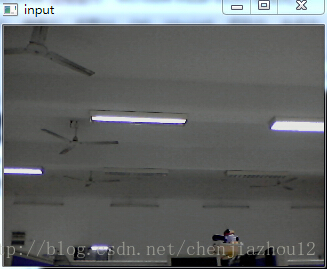

                                                                          图1、背景图

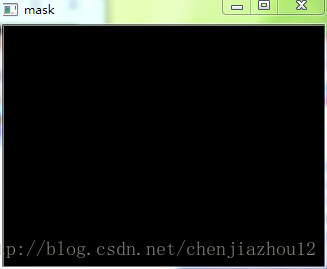

                                                                             图2、前景图

总结，这里就不再贴太多图出来了，大家可以下载代码自己去玩一玩，挺好玩的，这个算法在作者的论文中被说得各种好，各种极品，但是在我的电脑中没有体现那么神乎其神的效果，可能没有加上其他的一些预处理和后处理的缘故吧，也可能是电脑问题，但是总体来说，这个算法确实也不错，算法原理也容易理解，对Ghost区域也做了很好的处理，但是算法已经申请了专利，做做研究还是可以的，还是有很多发展空间，如果商用，那我就不知道会咋样咯。
