基于 KU115+MPSOC 的 4 路 3GHz 瞬时带宽数字基带信号合成板（VPX630+FMC131）

VPX630-1 是一款基于 6U VPX 总线架构的 4 路 3GHz 带宽数字基带信号合成板，该平台采用一片 Xilinx 的 Kintex UltraScale 系列FPGA（XCKU115）作为主处理器，完成复杂的数据采集、回放以及实时信号处理算法。采用一片带有 ARM 内核的高性能嵌入式处理器ZU9EG 作为协处理器来实现通讯和管理功能。
该平台的主处理器 XCKU115 外挂两组 72 位 DDR4 SDRAM，来实现超大容量数据缓存。该平台的协处理器 ZU9EG 的 PL 端支持 2 组 DDR4 SDRAM。该协处理器的 PS 端是一款功能强大的 ARM 处理器，具有 1 个 64 位四核 ARM Cortex-A53 处理器、1 个双核 ARM Cortex-R5 实时处理器、1 个 ARM Mali™-400MP 图形处理器，该平台为适应复杂的浮点运算信号处理算法，还支持 1 片 TI 的 Keystone系列多核 DSP TMS320C6678，在该DSP 中可以实现各种实时性要求较高的数据处理。
该板卡具有优良的抗振动设计、散热性能和独特的环境防护设计，适合于航空、航天、船舶等应用场景。

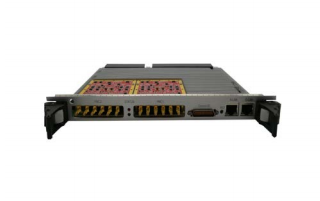

实物图

功能框图

技术指标

 标准 6U VPX 规格，符合 VITA46 规范；
 板载高性能 FPGA 处理器：XCKU115-2FFVF1924I
 外挂 2 组 72 位 DDR4 SDRAM；
 外挂 2 片 QSPI Flash，用于 FPGA 的加载；
 板载 1 片高性能 MPSOC：XCZU9EG-2FFVB1156I
 PL 端挂 2 组 32 位 DDR4 SDRAM；
 PS 端挂 1 组 72 位 DDR4 SDRAM；
 PS 端扩展出 1 路 1000BASE-T 千兆以太网口；
 PS 端挂 1 路 RS232 串口至前面板 J30J 连接器；
 PS 端支持 SD/TF 卡启动；
 PS 端挂 1 个 EMMC 存储单元；

ADC 性能

 支持 2 个 FMC 子卡，共有 4 片 AD9176；
 支持 8 路或者 4 路射频输出；
 每路射频输出最大可达 3GHz 瞬时带宽；
 支持外时钟（参考钟或采样钟）；  通道输出功率≥-15dBm；

物理与电气特征

 板卡尺寸：160 x 233mm
 板卡供电：6A max@+12V（±5%）  散热方式：金属导冷散热

环境特征
 工作温度：-40°_{﹢85°C，存储温度：-55°}﹢125°C；
工作湿度：5%~95%，非凝结

该板卡技术与需求对接，微信：W_soul911
