【机器人】谐波减速器和RV减速器的自我理解

2023-12-29 11:48

本文主要是介绍【机器人】谐波减速器和RV减速器的自我理解,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

1.前言

最近闷得慌,项目也做不动,理论知识也学不懂,不知道该干啥了,于是突然奇想去了解了一下减速器的结构和原理,学点真实的东西,老是搞仿真、搞理论人都傻了。因为我不是学机械的,对于一些专业术语可能表述有问题,这篇文章我是想通过我自己的语言简单表达一下谐波减速器和RV减速器的原理。

参考资料

龚仲华编著.工业机器人从入门到应用[M].北京:机械工业出版社.2016.

2.谐波减速器构造及原理

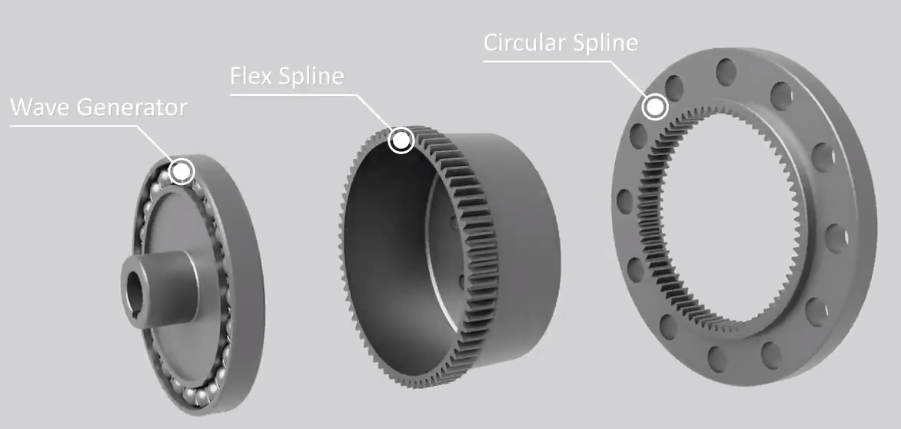

谐波减速器的结构非常简单,只有三部分:

图自:https://www.bilibili.com/video/BV19v411175g?from=search&seid=3302451017057382355

  • 谐波发生器
  • 柔轮
  • 刚轮

2.1.谐波发生器

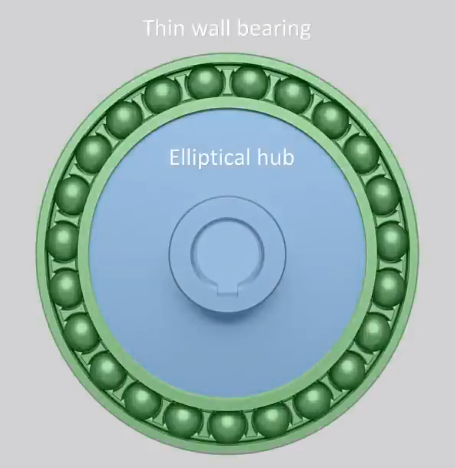

谐波发生器的内侧是一个椭圆形的凸轮,凸轮的外圆上套有一个能够产生弹性形变的薄壁滚珠轴承,轴承的内圈固定在凸轮上,外圈即为谐波发生器的最外面一圈,能够产生弹性形变。

根据我的理解,因为没有实物,全靠现象,如果我握着谐波发生器的外侧,然后转动凸轮,外侧应该会由于椭圆凸轮带动滚珠轴承沿着外侧转动,把外侧顶成椭圆,外侧形变与椭圆凸轮保持形状一致。

2.2.柔轮

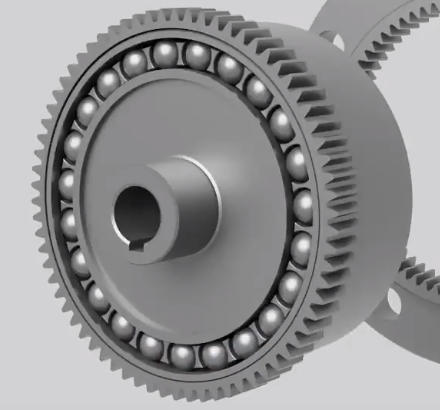

柔轮是一个可以产生较大形变的薄壁金属弹性体,一般都是特种材料制作,还是日本的Harmonic Drive System公司做的好!直接把谐波发生器装进柔轮里,因为谐波发生器是椭圆的,所以柔轮也将被顶成椭圆形。柔轮外围的一圈齿轮能够与刚轮啮合,且因为形状是椭圆的,所以将会是椭圆的长轴附近的柔轮齿轮与刚轮完全啮合,一般来说30%的柔轮齿轮都是啮合的。

当刚轮固定,柔轮旋转时,柔轮底部的安装孔可以用来连接输出轴;当柔轮固定,刚轮旋转时,柔轮底部用来固定。

2.3.刚轮

刚轮就非常朴实无华了,记住,刚轮的齿数一般要比柔轮多2-4个。内部的齿轮是与柔轮相啮合的。

2.4.传动原理

当谐波发生器的凸轮连接输入轴,刚轮比柔轮多2齿数,考虑固定刚轮,由柔轮输出的情况,其余情况分析类似。

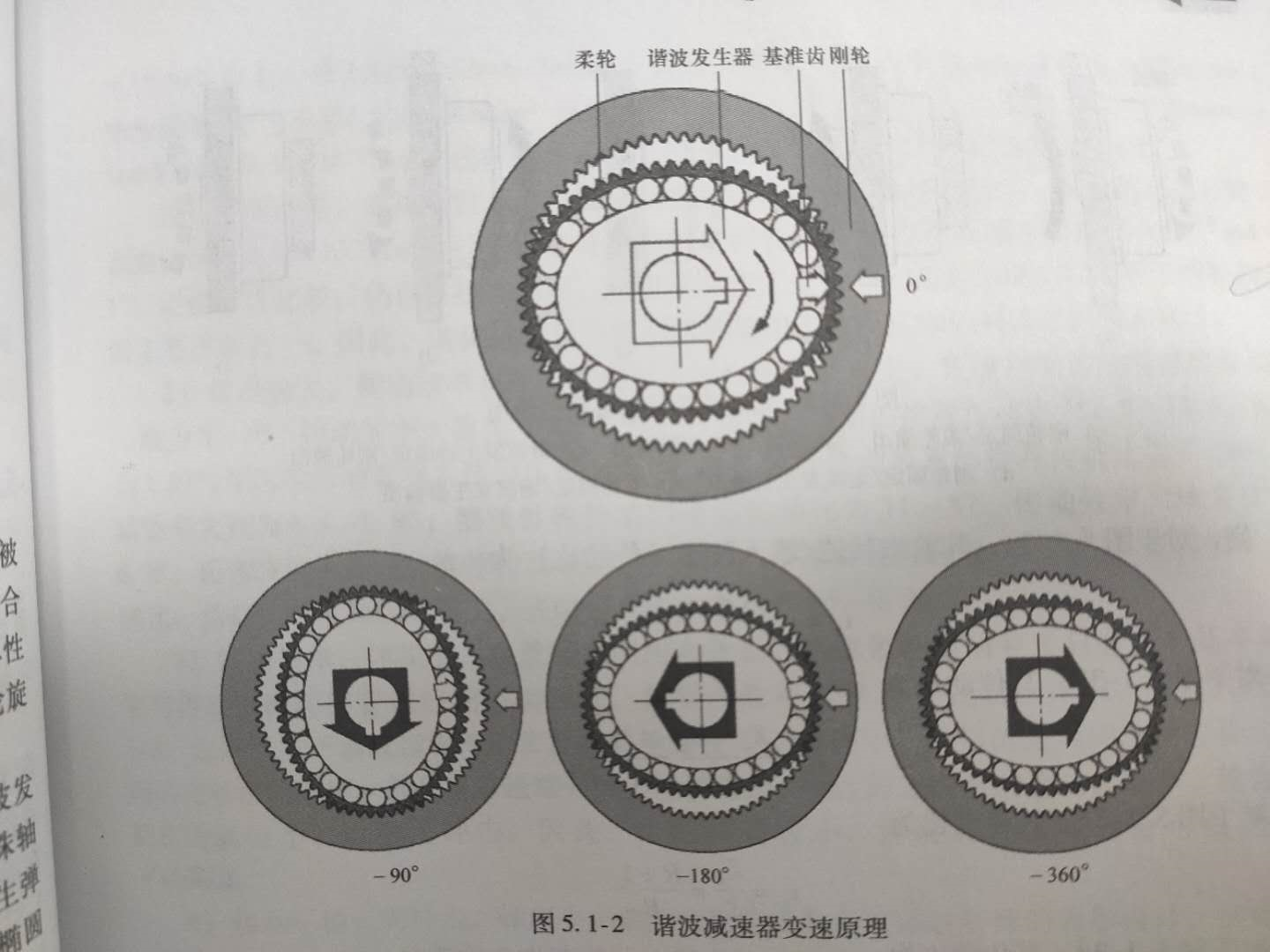

输入轴带动谐波发生器高速转动,由于椭圆和滚珠轴承的关系,谐波发生器将会顶着柔轮不断发生形变,且柔轮形变与椭圆凸轮旋转同步,注意此时柔轮转数并不和凸轮一样!这是因为一些神奇的几何学的原因巴拉巴拉,相信大家能够通过直觉发现,柔轮只是被顶着形变。

然后由于刚轮齿数比柔轮多2,因此当谐波发生器旋转了一周之后,柔轮只在刚轮上移动了2齿,如上上图所示,也就完成了减速。

减速比计算很好推导,因为考虑到固定方式不同,减速比也不同,所以本文不再赘述。

3.RV减速器构造及其原理

谐波减速器一般用于机械臂的腕部关节,而RV减速器则一般应用于前三关节。

3.1.构造

RV减速器的构造非常复杂,将其分为3层:

  • 芯轴层
  • RV齿轮层
  • 针轮层

简单来说,芯轴层就是一级减速,将输入轴通过齿轮轴、花键轴等方法进行减速;RV齿轮层则是由两个RV齿轮组成;针轮层则是能够使RV齿轮被迫进行一个齿一个齿的回转。

3.2.芯轴层

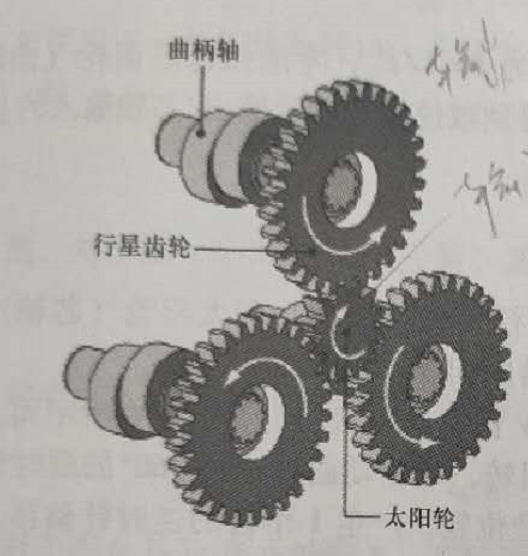

上图是一种非常常见的齿轮减速组成的芯轴层。太阳轮为输入轴,因其在“宇宙中心”,所以叫太阳轮就很形象了。其周围有几个行星轮,因为它们的齿数不一样,齿数越多转动越慢,所以在芯轴层便已经发生了一次减速了,称为一级减速。

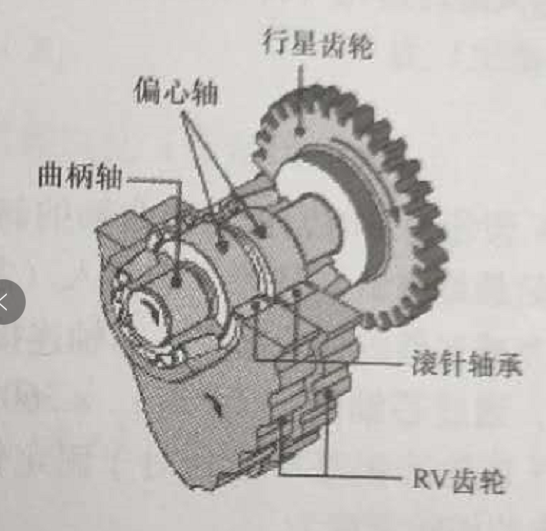

行星轮连接的是偏心轴,即轴线没有通过圆心,连接的两个圆成对称排布。注意,行星轮的位置并不固定,可以围绕着太阳轮一起发生旋转。

3.3.RV齿轮层

行星齿轮连接的偏心轴的每个圆上都套一个RV齿轮,因此两个RV齿轮为对称布置,可以在对称方向上同时摆动,相位差180°,在偏心轴的带领下一起摆动运动,类似于谐波减速器的椭圆。

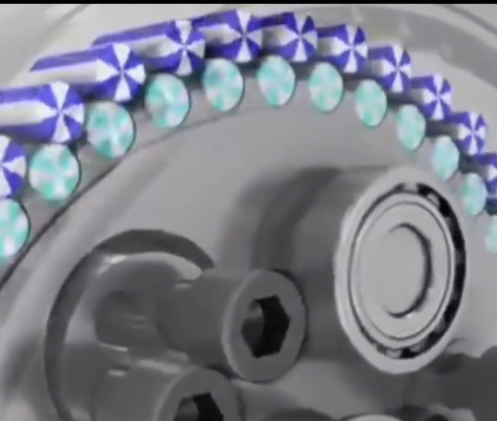

3.4.针轮层

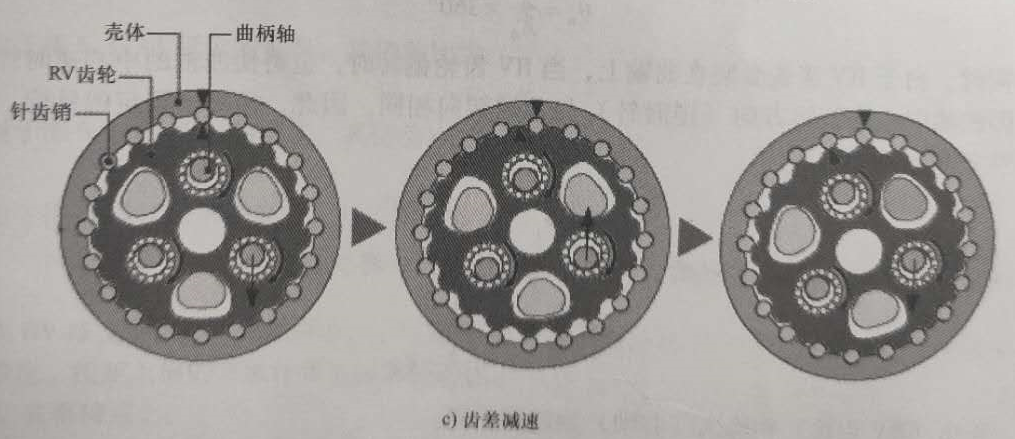

针轮层也就是RV减速器的最外层,与RV齿轮部分啮合,当RV齿轮摆动时,针轮将迫使RV齿轮沿针轮的齿,逐一回转,同时行星轮也将回转。RV齿轮和针轮构成了减速器的第2级减速。

当偏心轴带动RV齿轮旋转360°时,RV齿轮的0°基准齿将于针轮基准位置产生1个齿的偏移,完成减速。

这篇关于【机器人】谐波减速器和RV减速器的自我理解的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
