设置画笔样式的时候是这样的：

mPaint.setStyle(Paint.Style.FILL);
//设置画笔模式为填充

实际上画笔有三种模式，如下：

STROKE                //描边
FILL                  //填充
FILL_AND_STROKE       //描边加填充

Paint paint = new Paint();
paint.setColor(Color.BLUE);
paint.setStrokeWidth(40);     //为了实验效果明显，特地设置描边宽度非常大// 描边
paint.setStyle(Paint.Style.STROKE);
canvas.drawCircle(200,200,100,paint);// 填充
paint.setStyle(Paint.Style.FILL);
canvas.drawCircle(200,500,100,paint);// 描边加填充
paint.setStyle(Paint.Style.FILL_AND_STROKE);
canvas.drawCircle(200, 800, 100, paint);

由图可以看出，填充是内容，描边是边界。描边的宽度向外扩展。

画弧线的对比

注意：顺时针方向为角度正方向

        paint.setStyle(Paint.Style.STROKE);//描边RectF rectF1 = new RectF(100f, 100f, 500f, 300f);canvas.drawArc(rectF1, 270, 90, false, paint);//不用中心paint.setStyle(Paint.Style.STROKE);//描边RectF rectF2 = new RectF(100f, 300f, 500f, 500f);canvas.drawArc(rectF2, 270, 90, true, paint);//用中心paint.setStyle(Paint.Style.FILL);//填充RectF rectF3 = new RectF(100f, 500f, 500f, 700f);canvas.drawArc(rectF3, 270, 90, false, paint);//不用中心paint.setStyle(Paint.Style.FILL);//填充RectF rectF4 = new RectF(100f, 700f, 500f, 900f);canvas.drawArc(rectF4, 270, 90, true, paint);//用中心paint.setStyle(Paint.Style.FILL_AND_STROKE);//描边加填充RectF rectF5 = new RectF(100f, 900f, 500f, 1100f);canvas.drawArc(rectF5, 270, 90, false, paint);//不用中心paint.setStyle(Paint.Style.FILL_AND_STROKE);//描边加填充RectF rectF6 = new RectF(100f, 1100f, 500f, 1300f);canvas.drawArc(rectF6, 270, 90, true, paint);//用中心

效果图：

---

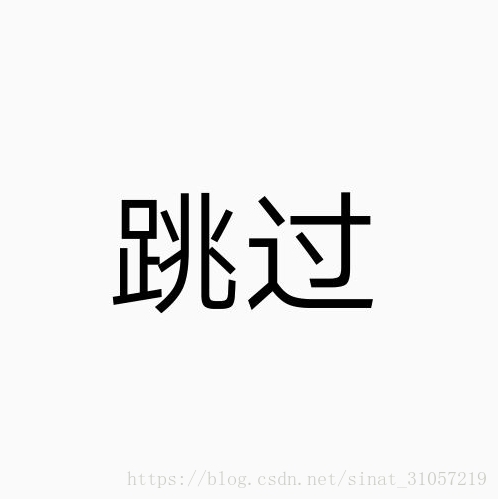

实心文字：

    textPaint.setStyle(Paint.Style.FILL);

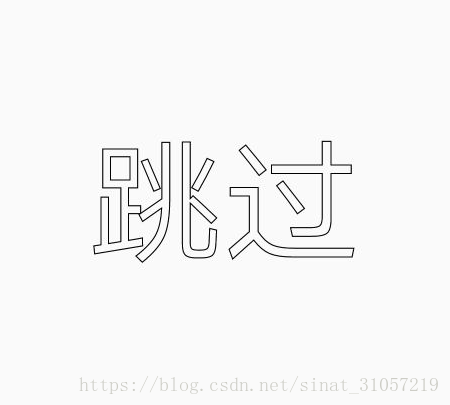

空心文字：

    textPaint.setStyle(Paint.Style.STROKE);

---

描边，不用中心

mPaint.setStyle(Paint.Style.STROKE);//描边
canvas.drawArc(rectF3,270,90,false,mPaint);//用中心

描边，用中心

mPaint.setStyle(Paint.Style.STROKE);//描边
canvas.drawArc(rectF3,270,90,true,mPaint);//用中心

填充，不用中心

mPaint.setStyle(Paint.Style.FILL);//填充
canvas.drawArc(rectF3,270,90,false,mPaint);//用中心

填充，用中心

mPaint.setStyle(Paint.Style.FILL);//填充
canvas.drawArc(rectF3,270,90,true,mPaint);//用中心

填充描边，不用中心

 mPaint.setStyle(Paint.Style.FILL_AND_STROKE);//描边填充canvas.drawArc(rectF3,270,90,false,mPaint);//不用中心

填充描边，用中心

mPaint.setStyle(Paint.Style.FILL_AND_STROKE);//描边填充
canvas.drawArc(rectF3,270,90,true,mPaint);//不用中心
