Python科学计算三维可视化
黄天羽、嵩天

管线技术

Pipeline，流水线

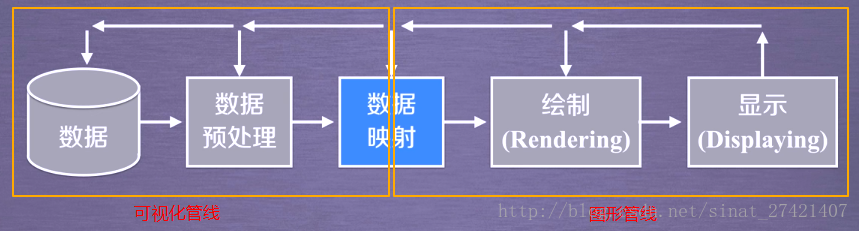

可视化管线（Visualization Pipeline）

将原始数据加工成图形数据的过程

TVTK对象说明
CubeSource 通过程序内部计算输出一组描述长方体的数据（PolyData）
PolyDataMapper 通过该映射器将数据Polydata映射为图形数据（mapper）

TVTK对象	说明
CubeSource	通过程序内部计算输出一组描述长方体的数据（PolyData）
PolyDataMapper	通过该映射器将数据Polydata映射为图形数据（mapper）


#创建长方体数据源，同时设置其长宽高s = tvtk.CubeSource(x_length=1.0, y_length=2.0, z_length=3.0)#转换为图形数据m = tvtk.PolyDataMapper(input_connection=s.output_port)

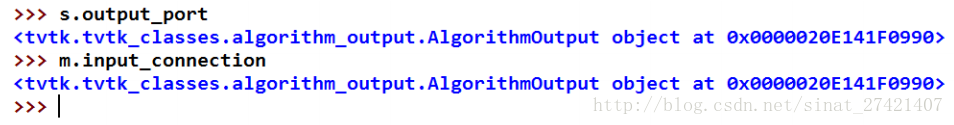

对象经由input_connection和output_port属性连接起来

图形管线（Graphics Pipeline）

图形数据加工为我们所看到的图像的过程

TVTK对象	说明
Actor	场景中的一个实体。它包括一个图形数据(mapper)，具有描述该实体的位置、方向、大小的属性。
Renderer	渲染的场景。它包括多个需要渲染的Actor。
RenderWindow	渲染用的图形窗口，它包括一个或者多个Render。
RenderWindowINteractor	给图形窗口提供一些用户交互功能，例如平移、旋转、放大缩小。这些交互式操作并不改变Actor或者图形数据的属性，只是调整场景中的照相机(Camera)的一些设置。


# 创建一个Actora = tvtk.Actor(mapper=m)# 创建一个Renderer，将Actor添加进去r = tvtk.Renderer(background=(0, 0, 0))
r.add_actor(a)# 创建一个RenderWindow(窗口)，将Renderer添加进去w = tvtk.RenderWindow(size=(300,300))
w.add_renderer(r)# 创建一个RenderWindowInteractor（窗口的交互工具)i = tvtk.RenderWindowInteractor(render_window=w)# 开启交互i.initialize()
i.start()

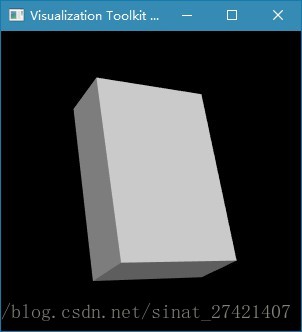

结果图

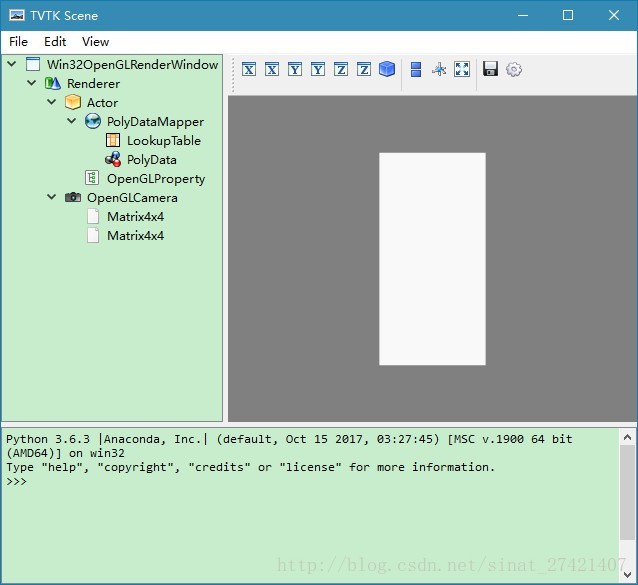

用 ivtk 工具观察管线

from tvtk.api import tvtk
from tvtk.tools import ivtk
from pyface.api import GUIs = tvtk.CubeSource(x_length=1.0, y_length=2.0, z_length=3.0)
m = tvtk.PolyDataMapper(input_connection=s.output_port)
a = tvtk.Actor(mapper=m)#创建一个带Crust（Python Shell）的窗口gui = GUI()
win = ivtk.IVTKWithCrustAndBrowser()
win.open()
win.scene.add_actor(a)#修正窗口错误，使子窗口置于主窗口中dialog = win.control.centralWidget().widget(0).widget(0)
from pyface.qt import QtCore
dialog.setWindowFlags(QtCore.Qt.WindowFlags(0x00000000))
dialog.show()#开始界面消息循环gui.start_event_loop()
