在virtuoso中查看晶体管参数曲线

  • 晶体管参数曲线查看方式
    • 打开AED环境，加载state，进行dc仿真，找到tools，点击results browser
    • 在路径框里找dcOplnfo，选中想看的晶体管，找到mi，下面就由它的各个参数，右键点击calculator，
    • 其公式就在caculator里显示出来了
    • 然后再ADE窗口的result中添加
    • 这时候如果只显示一个点，也就是其gm值
    • 然后可以在tools中设置扫参
    • 再run
    • 这时候也可以找到fug也就是ft，单位增益频率，plot
    • 可以发现图中显示出两条参数曲线
    • 有时候需要加入到result中，可以选中曲线，右键，找到ADE
    • 就加进来了

晶体管参数曲线查看方式

在进行放大器等有源电路的设计时，需要对晶体管gm进行扫参，但是使用print的方式又不那么直观，希望在输出窗口得到曲线对比图。

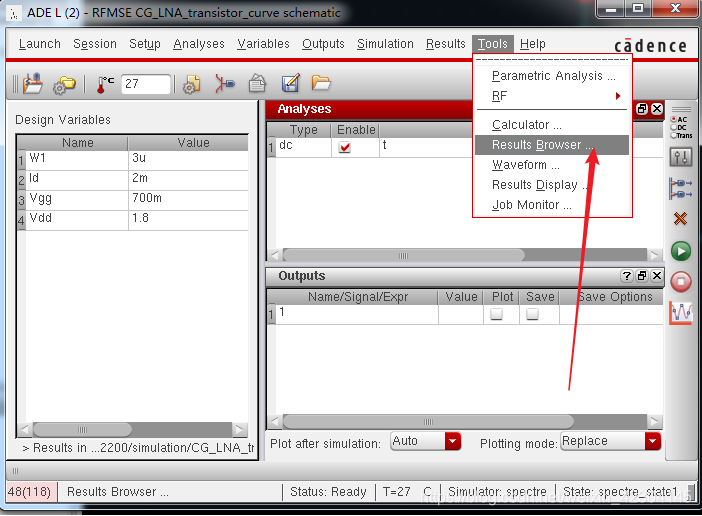

打开AED环境，加载state，进行dc仿真，找到tools，点击results browser

在这里插入图片描述

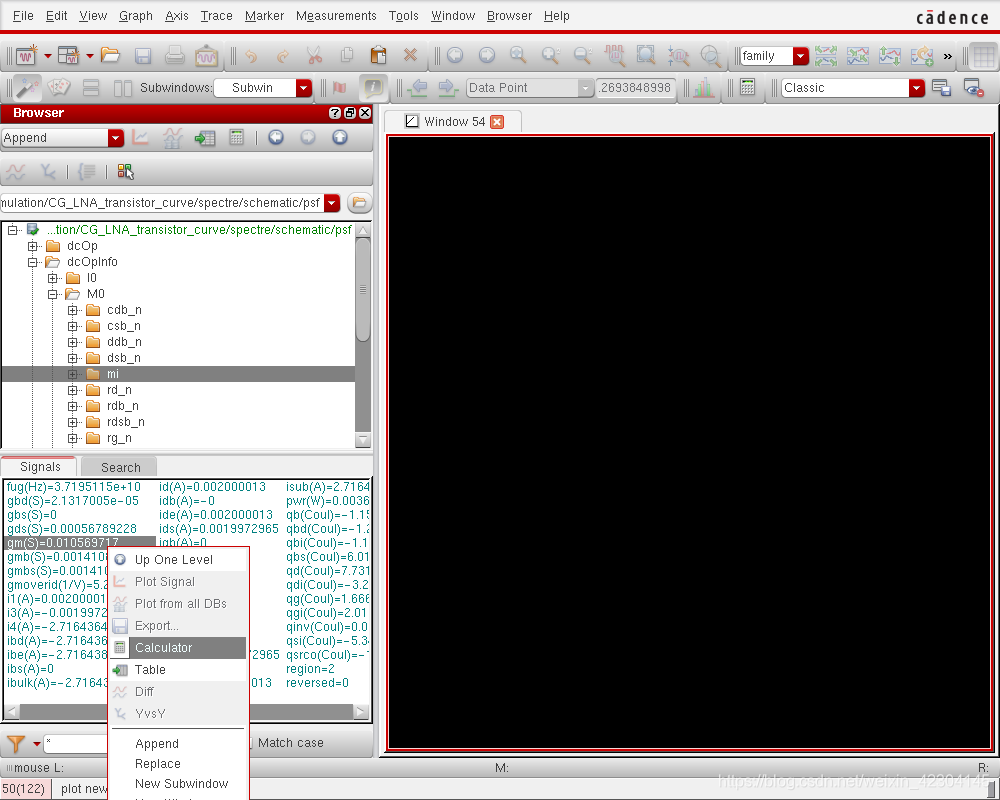

在路径框里找dcOplnfo，选中想看的晶体管，找到mi，下面就由它的各个参数，右键点击calculator，

在这里插入图片描述

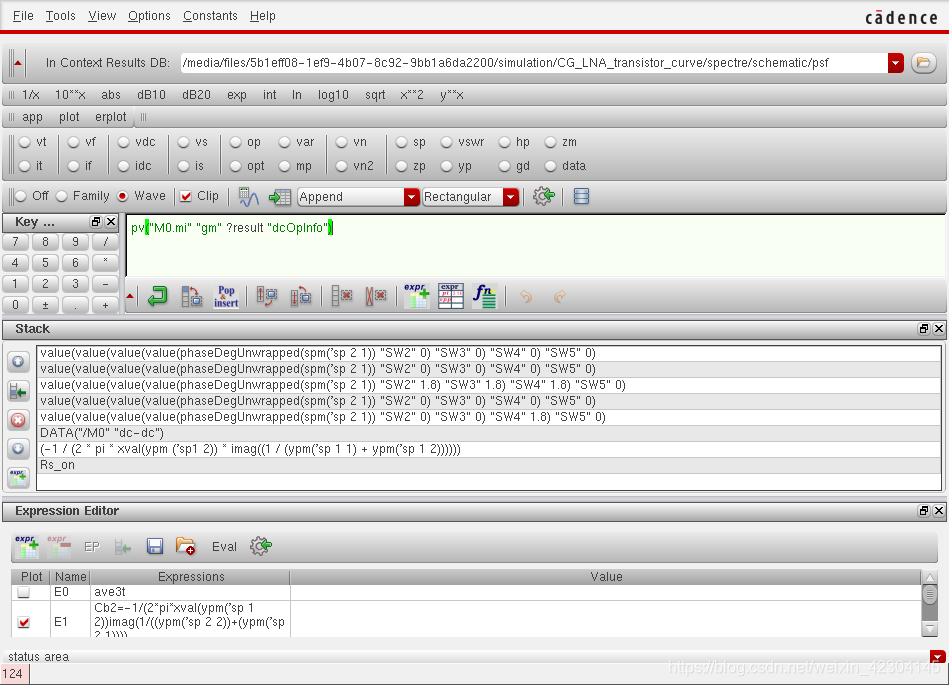

其公式就在caculator里显示出来了

在这里插入图片描述

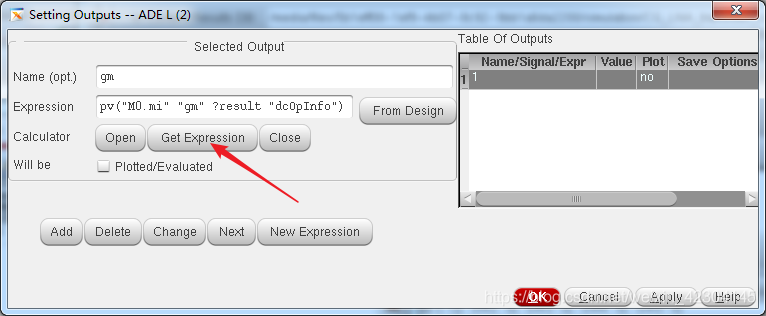

然后再ADE窗口的result中添加

在这里插入图片描述

这时候如果只显示一个点，也就是其gm值

在这里插入图片描述

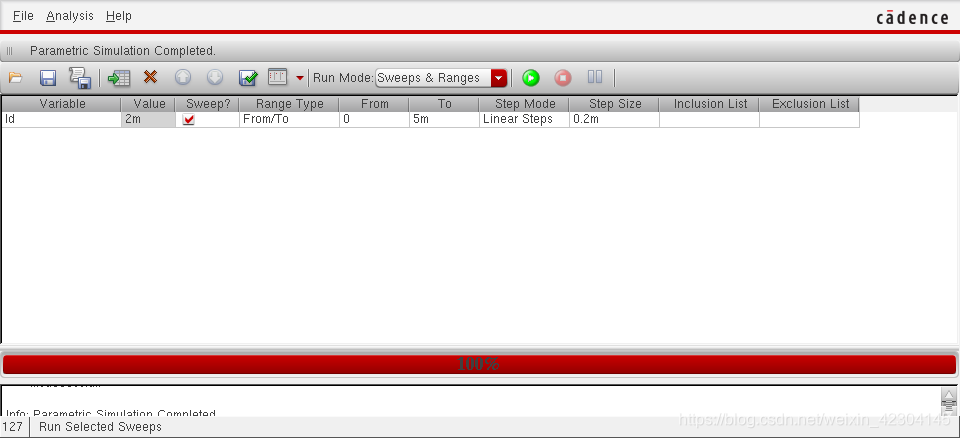

然后可以在tools中设置扫参

在这里插入图片描述

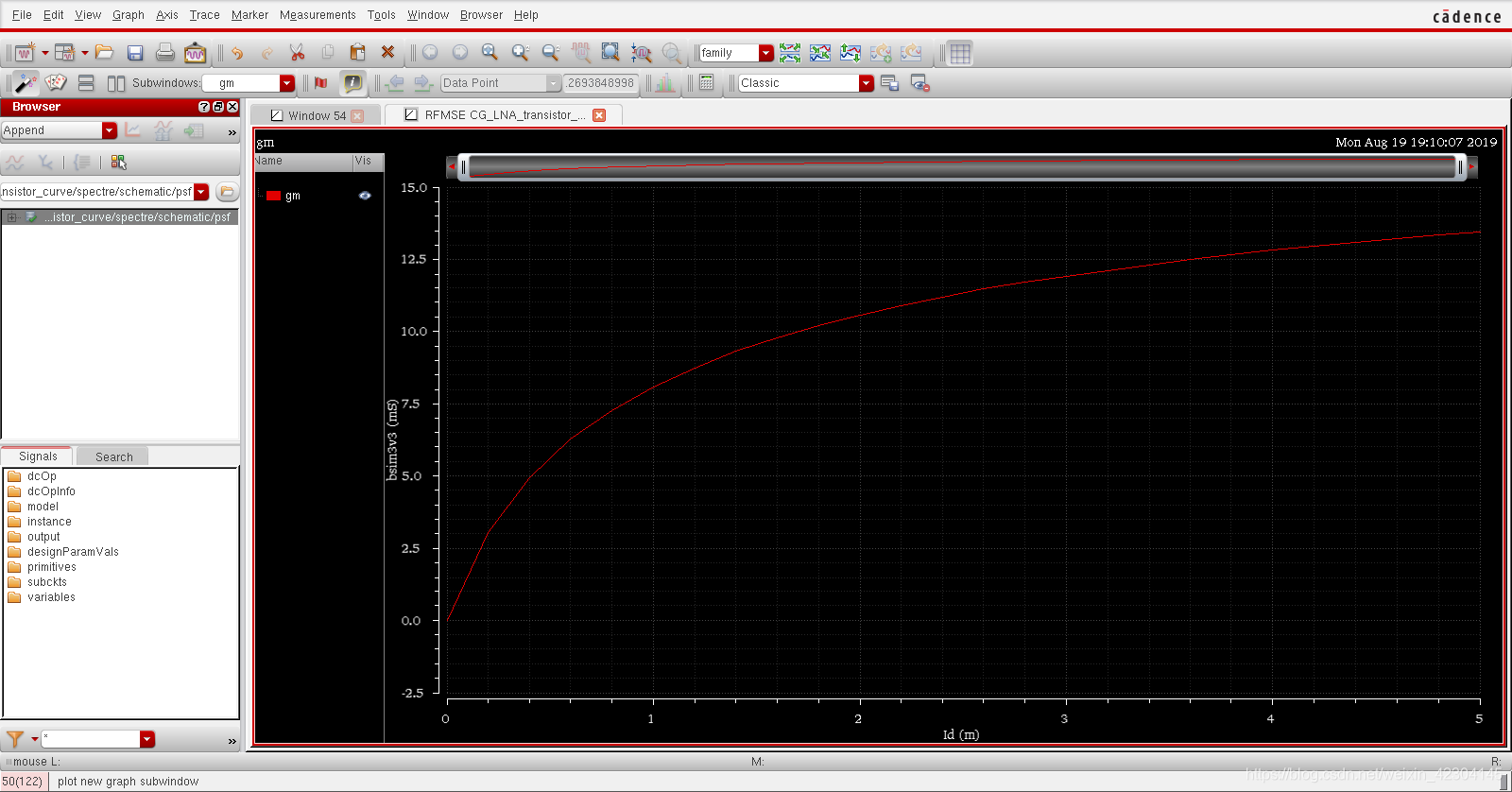

再run

在这里插入图片描述

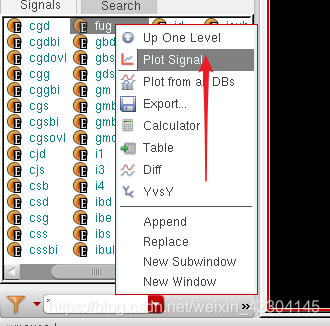

这时候也可以找到fug也就是ft，单位增益频率，plot

在这里插入图片描述

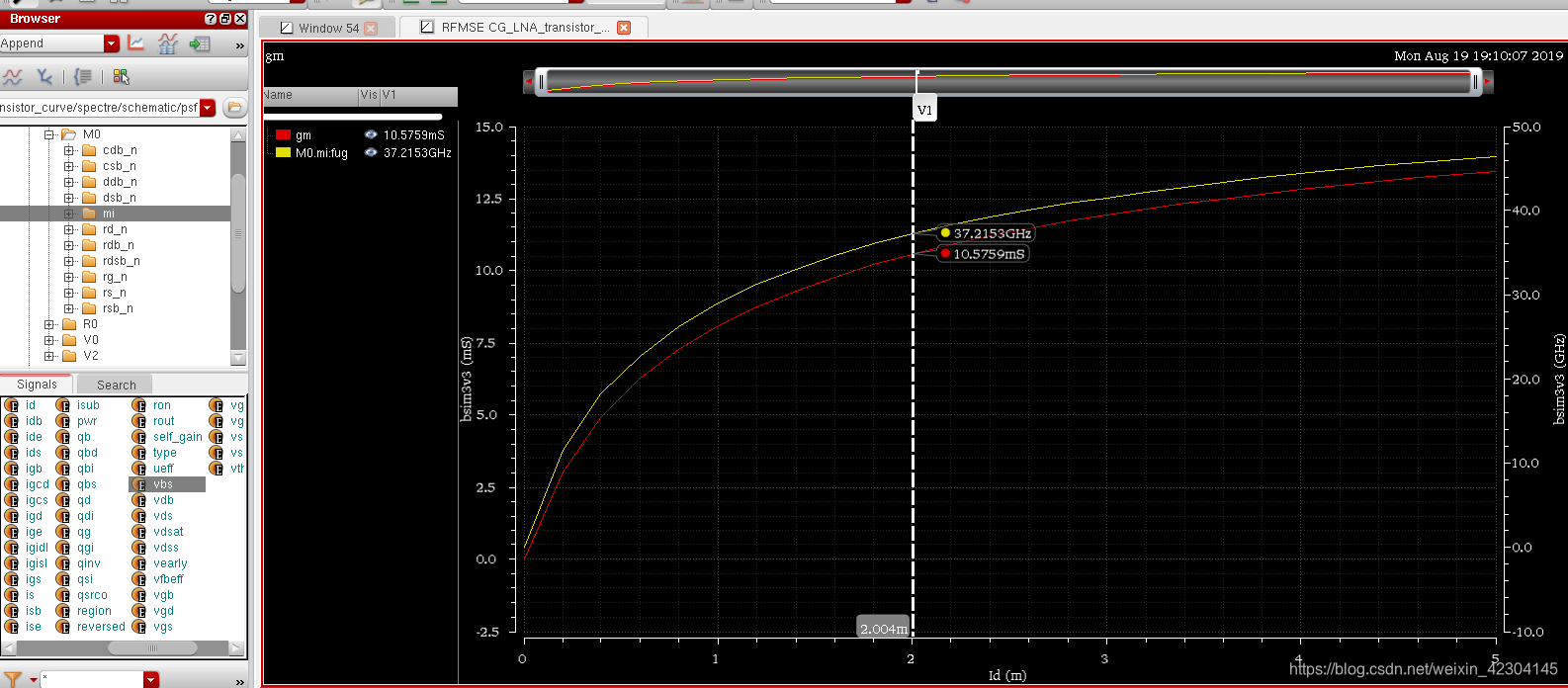

可以发现图中显示出两条参数曲线

在这里插入图片描述

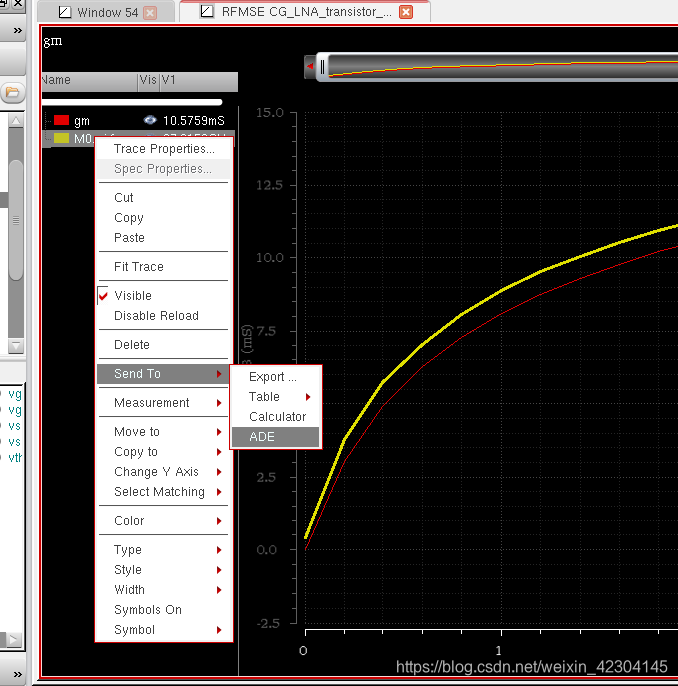

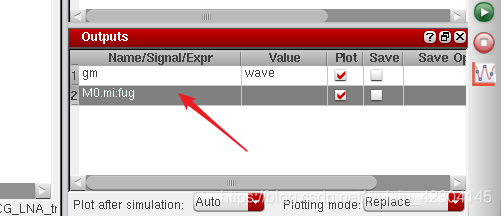

有时候需要加入到result中，可以选中曲线，右键，找到ADE

在这里插入图片描述

就加进来了

在这里插入图片描述

/
