RationalDMIS 2020键槽拾取与测量

键槽可以是平型键槽或圆型键槽. 圆型键槽在键槽的两端有两个半圆. 平型键槽两端是平的没有半圆. 测量时不能自动判断出键槽是平型键槽还是圆型键槽.如果不是测量一个预定义好的键槽, 键槽测量总是认为测量的键槽是圆型键槽.要测量平型键槽,就要先定义一个理论平型键槽,测量这理论键槽就会产生一个平型键槽.

1.键槽的选取

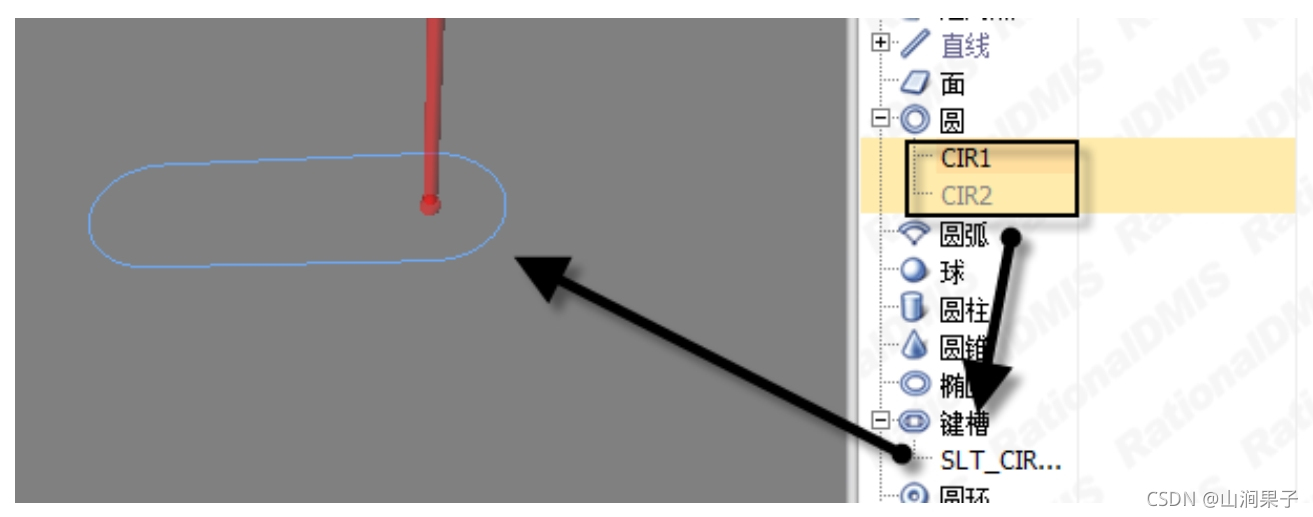

第一种选取方式：选取键槽上的两个圆，或者两条直线，拖放到键槽节点生成键槽

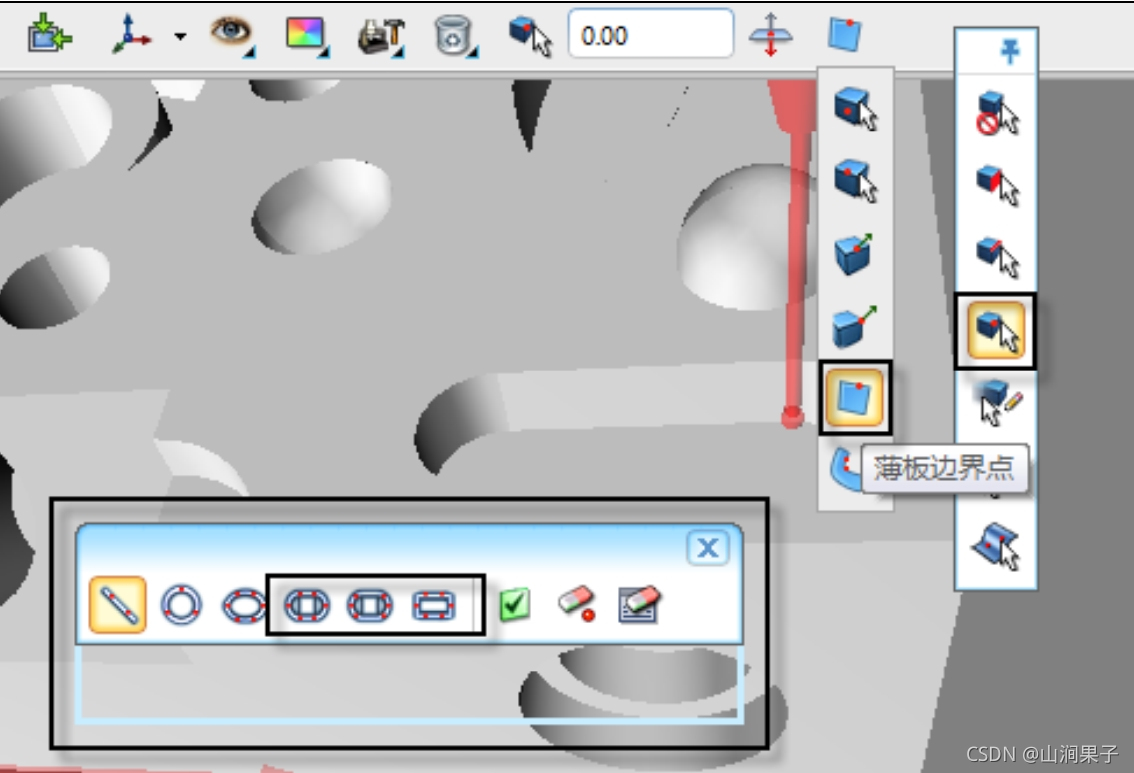

第二种选取方式：使用新的工具’薄板边界点，会弹出一个选项框，在此框中用户可以选择将要选取键槽的种类。

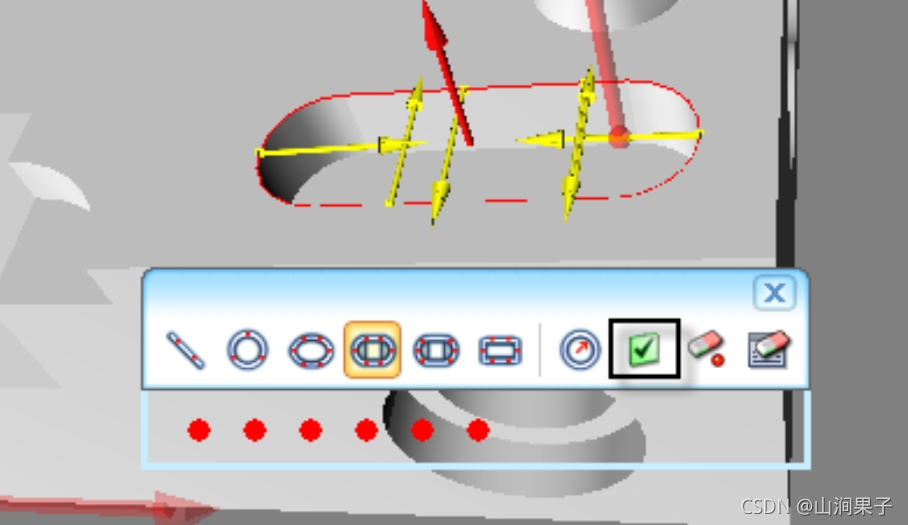

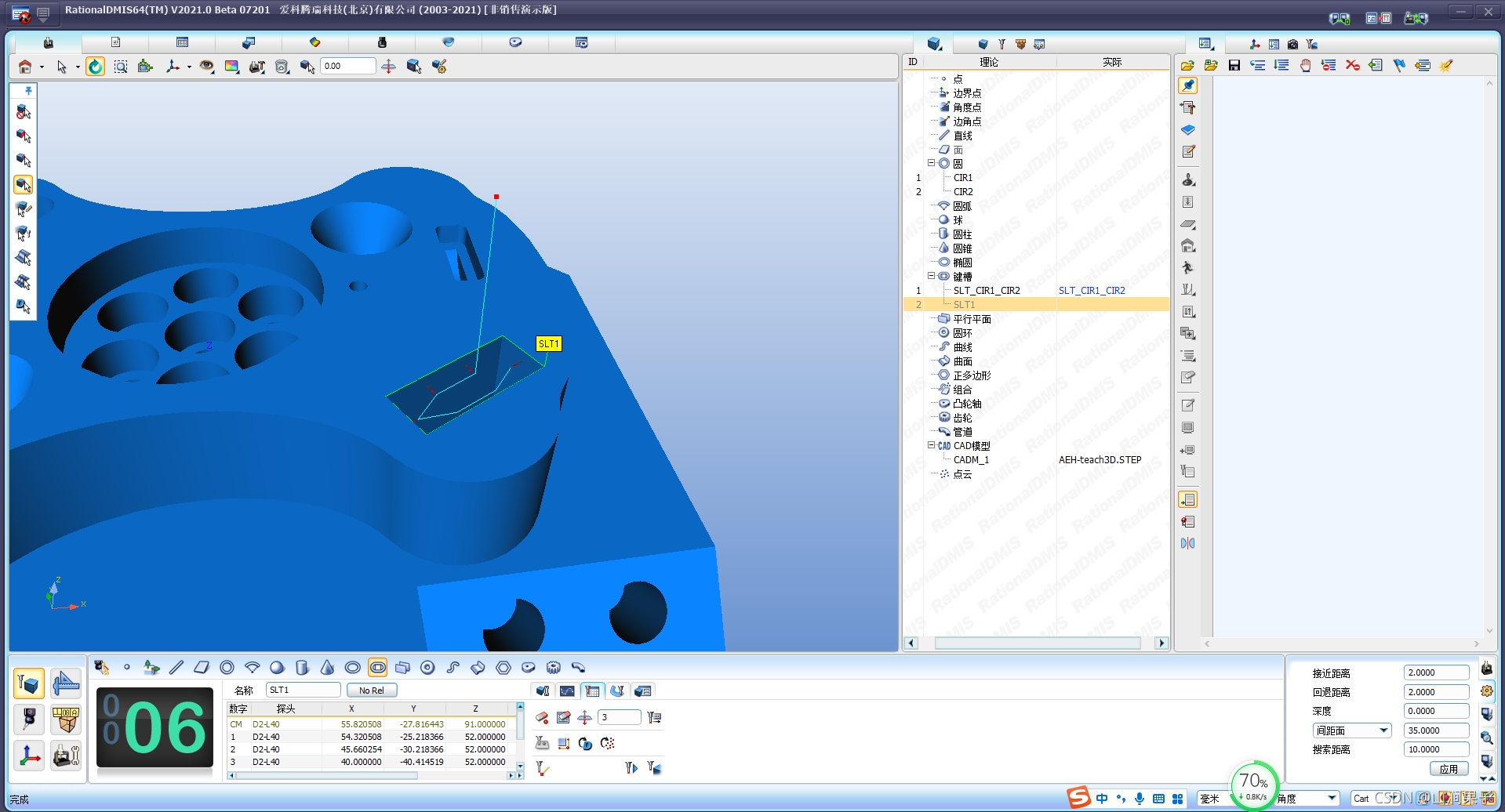

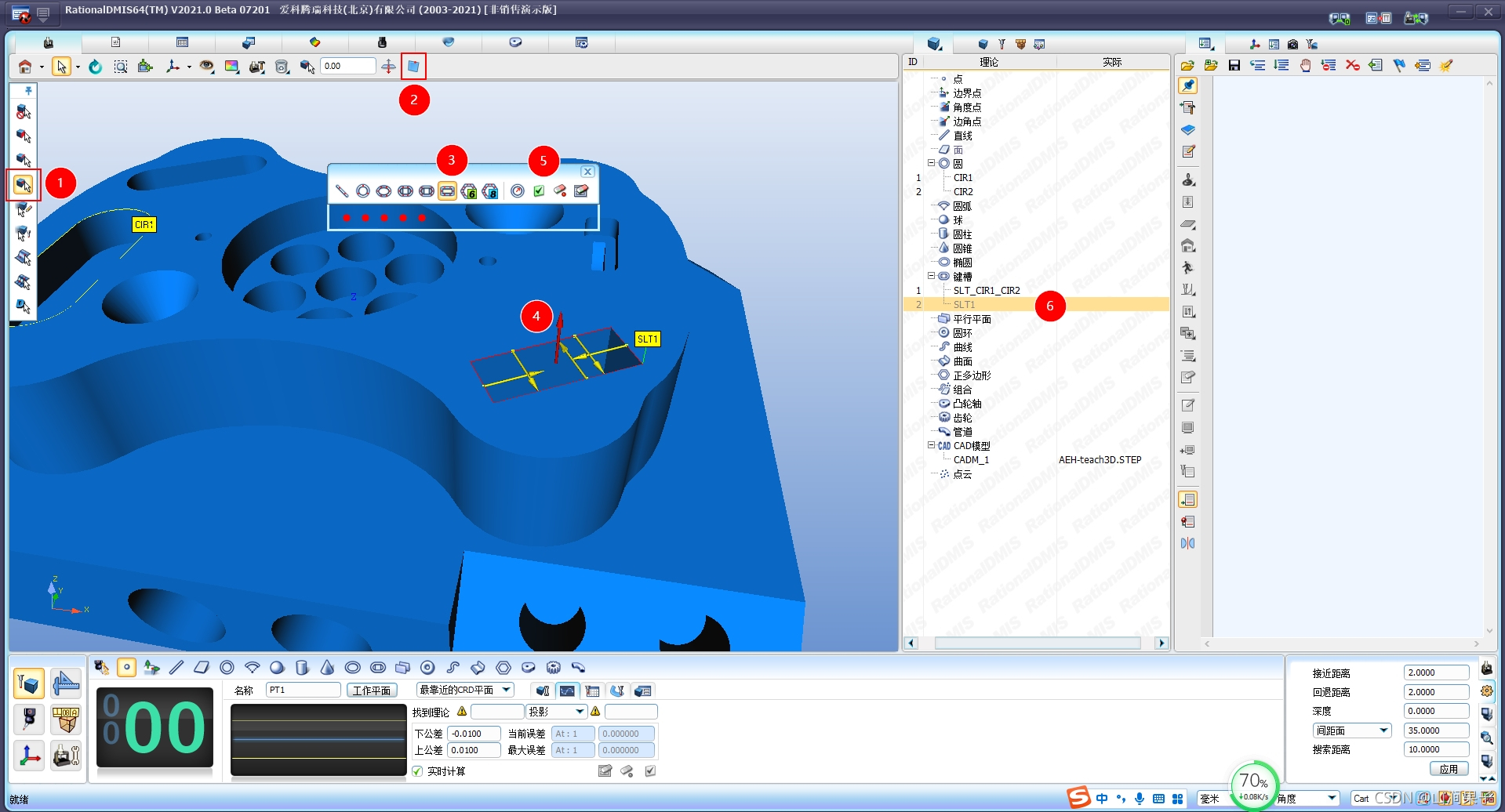

用鼠标在CAD上点选键槽即可，最后点击"结束，生成理论键槽：

2.键槽测量

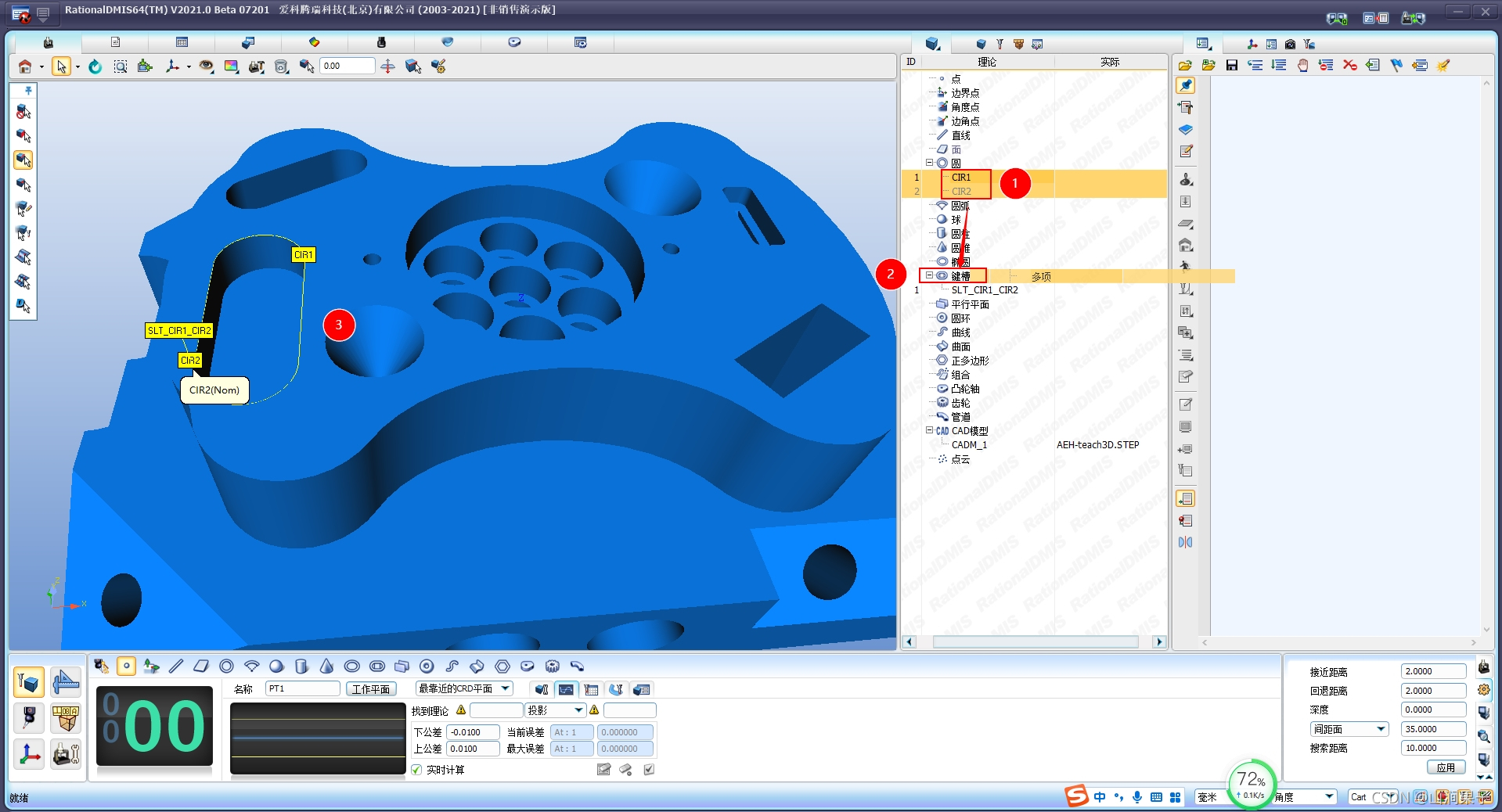

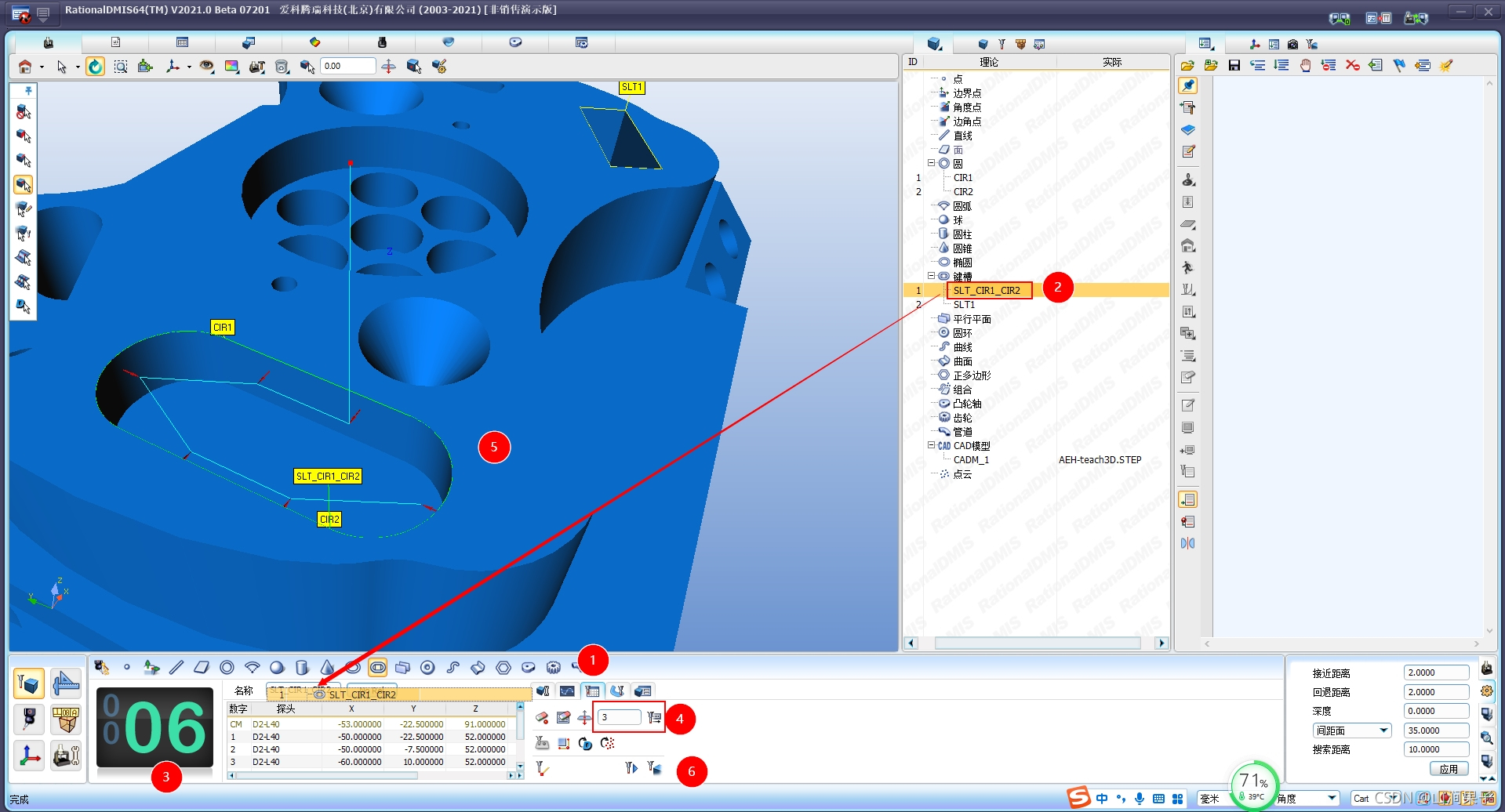

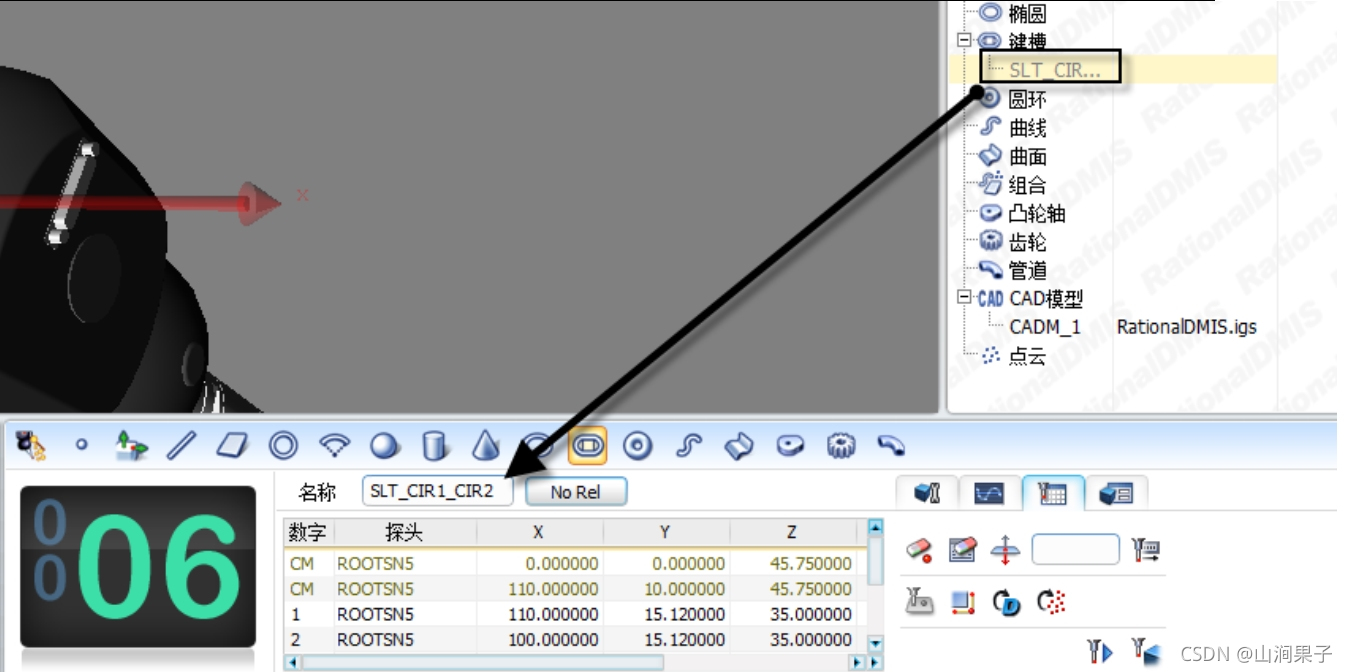

拖放键槽到测点管理窗口，生成测量点：

附注：

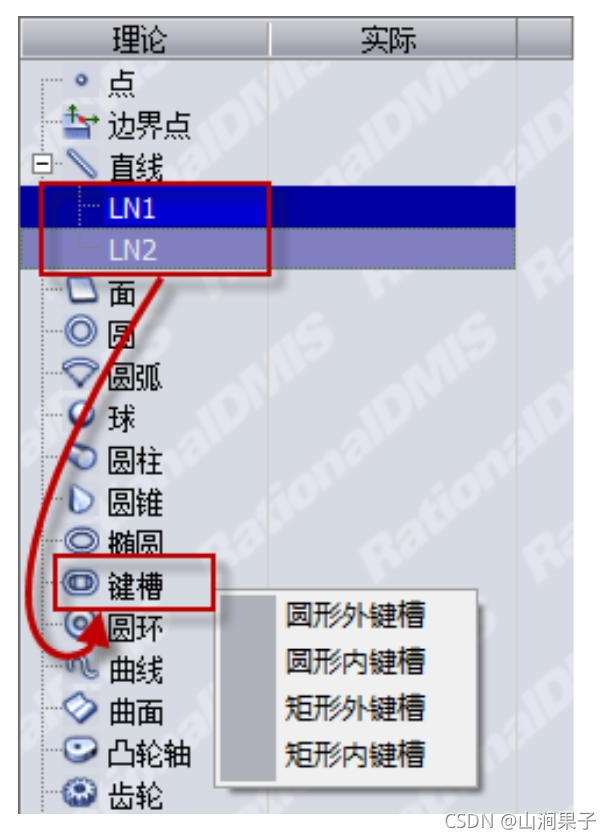

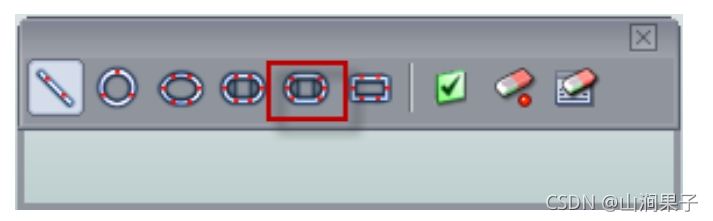

A.两平行直线拖放构造键槽时弹出选择对话框，可以选择构造成为内圆键槽/外圆键槽/内方键槽/外方键槽，如下图

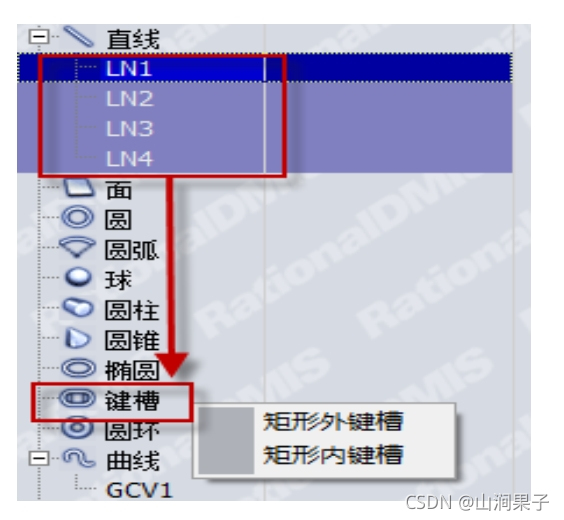

B.4条支线拖放到键槽节点来构造矩形键槽

要求是要有2对平行线并且他们相互垂直。

С 2圆拖放构造键槽更改了共面要求。
在薄壁件上，键槽可能是在一个曲面上，所以如果严格要求共面会导致报错；
D.使用圆键槽2端的圆来定义圆键槽

注意：前一半点要选取在键槽的一端圆上，另一半点分布在另外一端，2端的点要平均。
