实战项目（二）心形灯外形设计

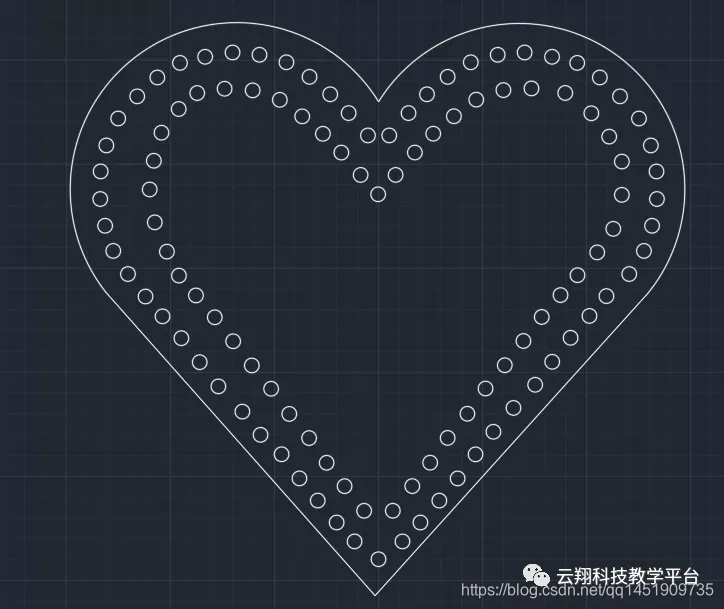

	心形灯的外形设计主要是使用CAD进行外观设计，这样即可以导入到CAD中用于打样心形的PCB，又可以切割尺寸相匹配的亚克力，用来装饰心形灯，废话少说，这节课的目标是画出下面的图形。

这个图片外形就是整个尺寸，而内部的小圆点就是放置LED的地方。

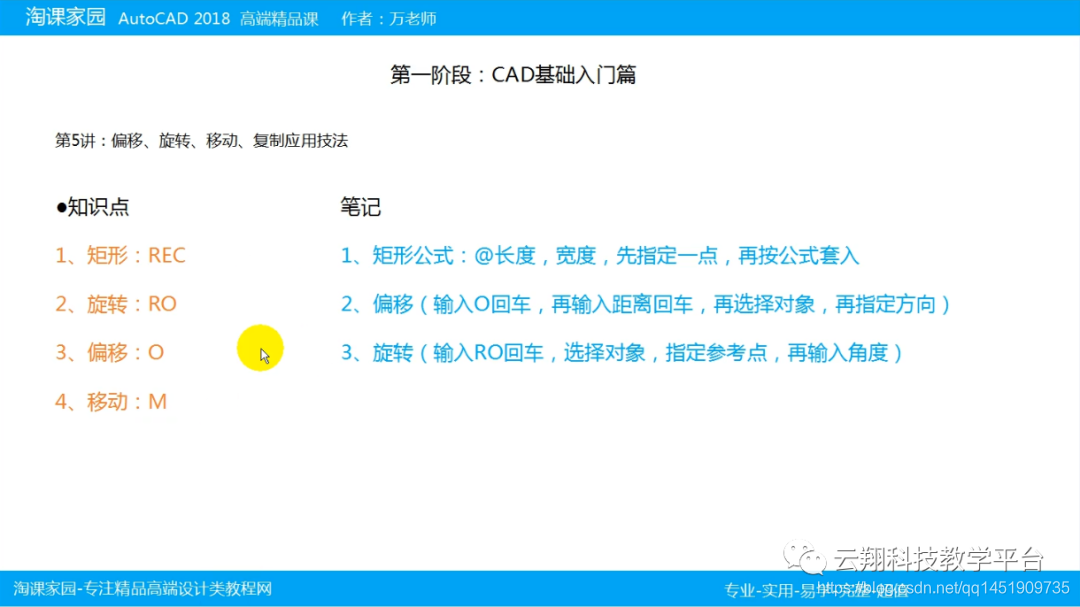

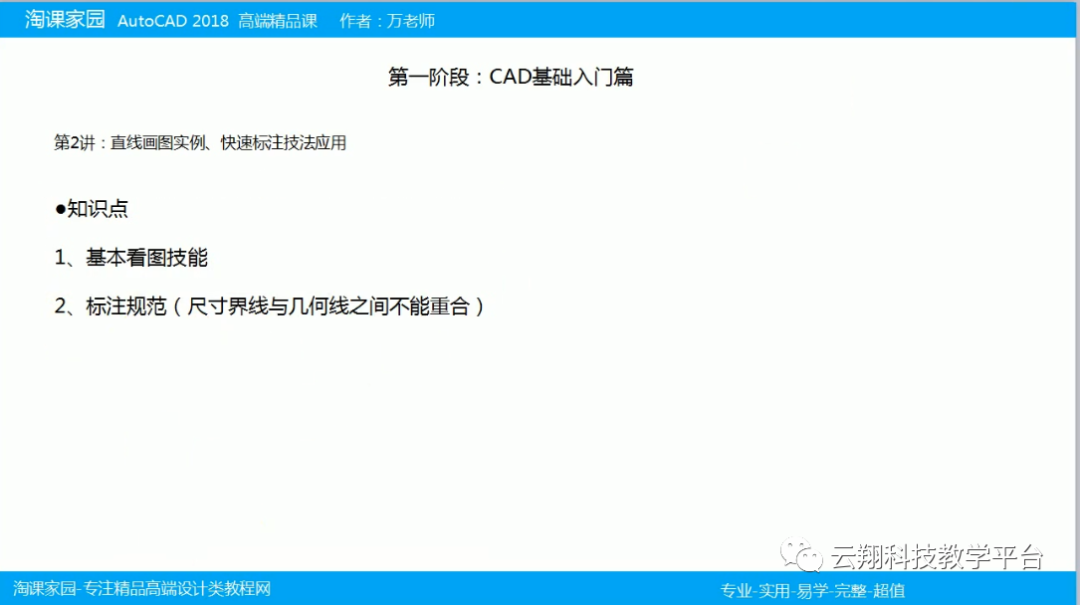

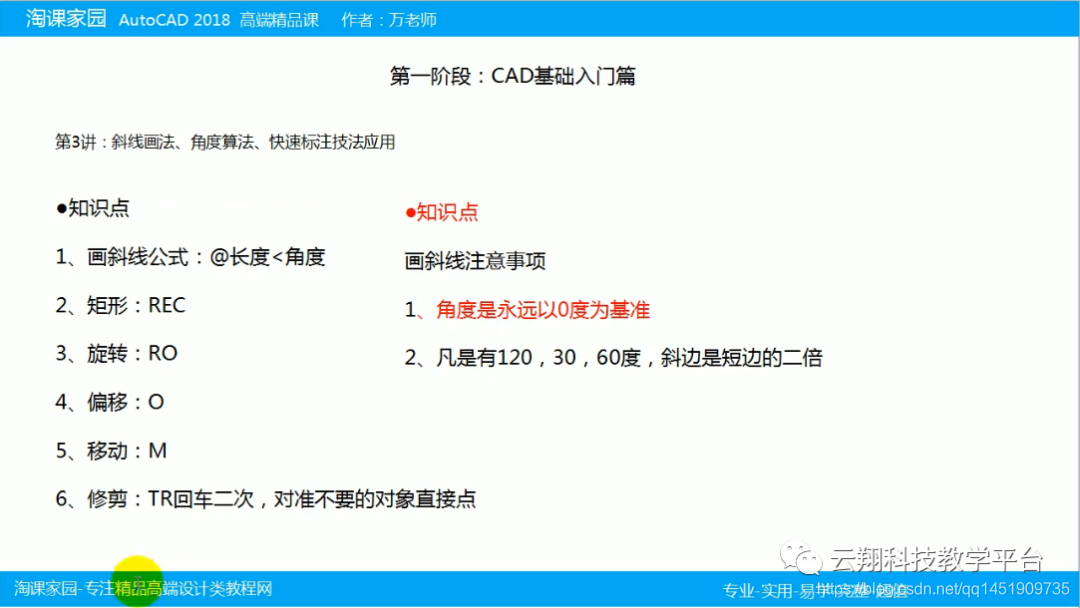

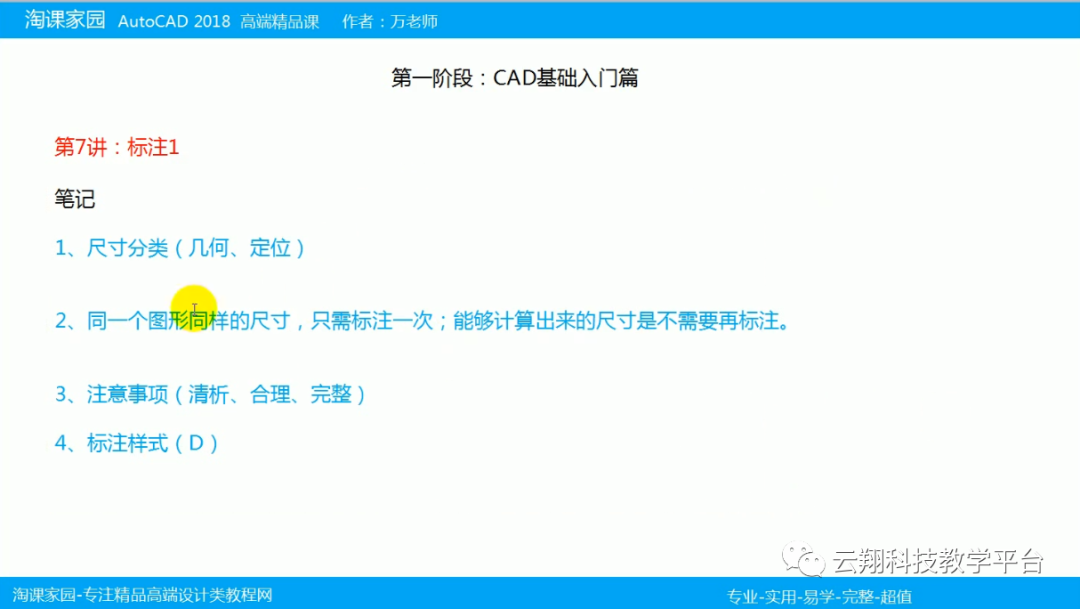

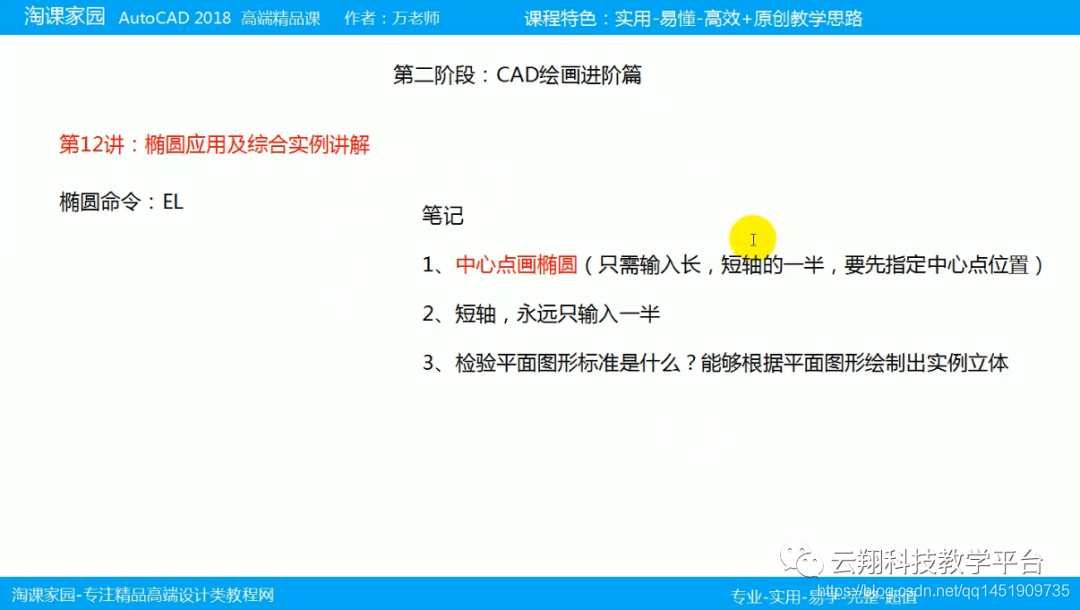

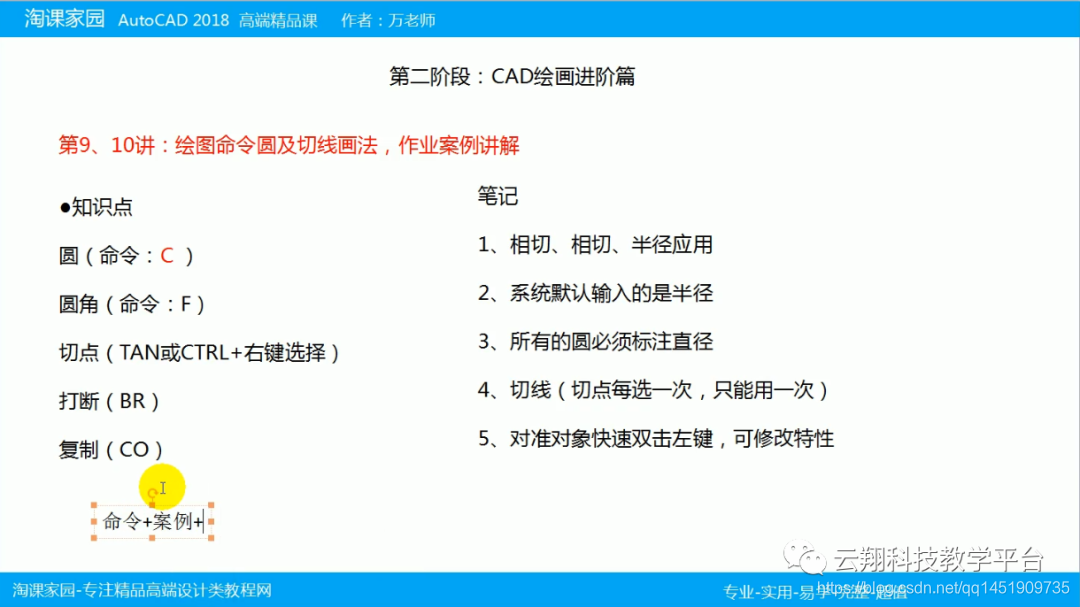

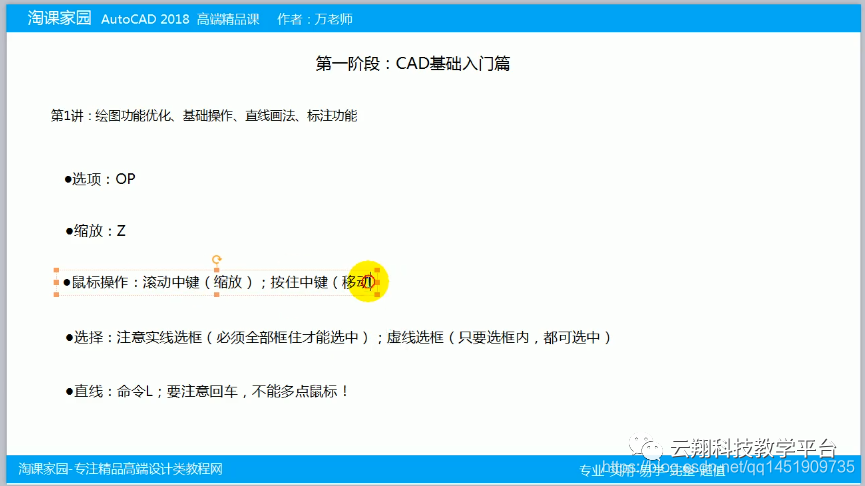

下面先放几张图片，是CAD的一些基本操作，这只是其中一部分，还有很多，如果想深入学习，我推荐下面一个链接，可以下载里面的视频教程，博主就是按照里面的教程进行学习，学习速度很快。

    https://dl.21ic.com/download/ic-418905.html

下面开始操作，这个教程主要是教你怎么使用软件去绘制，具体绘制的效果需要按照自己的需求去设计。1、绘制心形外形。为了更快的上手，整个操作，我尽量不使用快捷键。

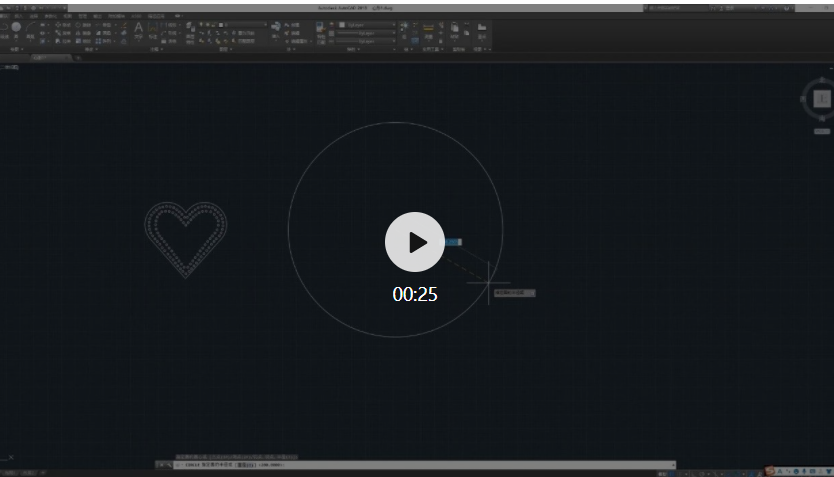

（1）绘制一个圆形。以半径200为例。左键点图中的圆，然后在区域内找到一个位置作为圆心，点击左键，向外拖，输入200，按键回车，完成。具体操作流程可以看下面。   **视频效果见公众号**

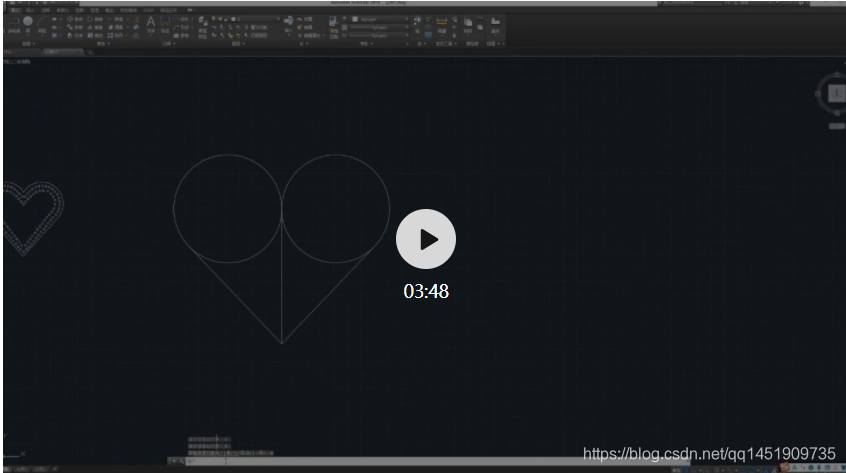

（2）绘制心形。选择右侧象限点为起点，向下画竖线50，画完之后，按ESC取消操作；用竖线的下端点作为起点，画圆的切线，这基本就是CAD画直线的操作；下一步就是镜像操作，镜像的快捷键是MI，把圆和切线以中间的线进行镜像，并且保存原文件，镜像完成（镜像快捷键mi——空格——选择圆和切线——空格——选择竖线上下端点——要删除源对象吗——输入N——空格——镜像完成）；使用TR进行修剪，另外使用BR进行打断操作吗，当然这只是个人操作习惯，仅供参考。 视频效果见公众号

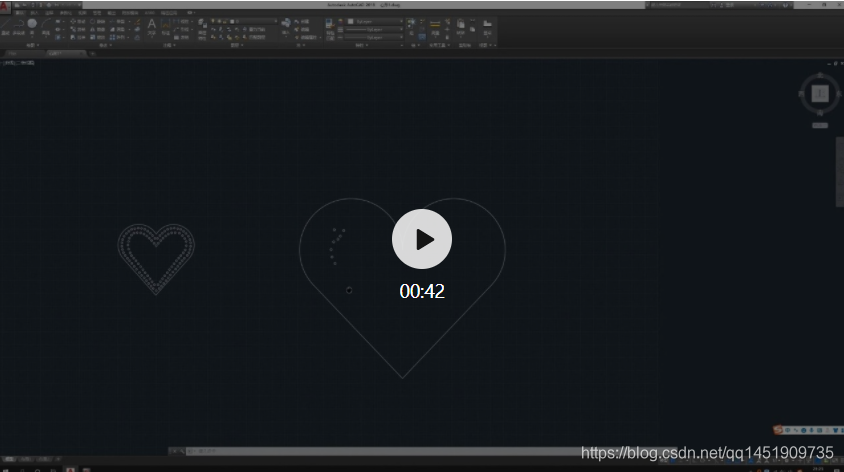

（3）放置LED定位点。基本就是画圆操作，然后不停的进行复制，再根据需求进行放置，LED灯有5mm，有7mm,根据不同LED绘制不同大小的圆形。 视频效果见公众号

这样操作下来，一个心形的图纸就画好了，记得报存的时候，保存一个低版本，不然AD有可能不能识别。
