V-REP 线条追踪泡泡机器人教程

本文主要是介绍V-REP 线条追踪泡泡机器人教程，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

在本教程中，我们旨在扩展 BubbleRob 的功能，使之沿着地上的一条线走。要保证您已经阅读并理解了第一个 BubbleRob 教程。本教程由 Eric Rohmer 提供。

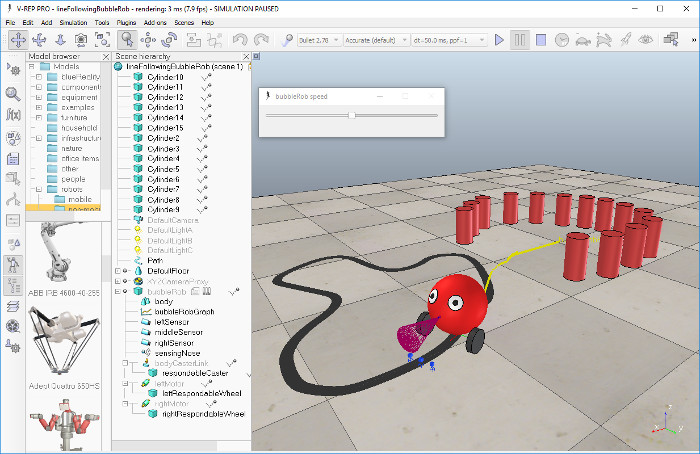

在 tutorials/BubbleRob 中加载位于 V-REP 安装文件夹中的第一个 BubbleRob 教程的场景。与本教程相关的场景文件位于tutorials/LineFollowingBubbleRob 中。下图阐明了我们将要设计的模拟场景：

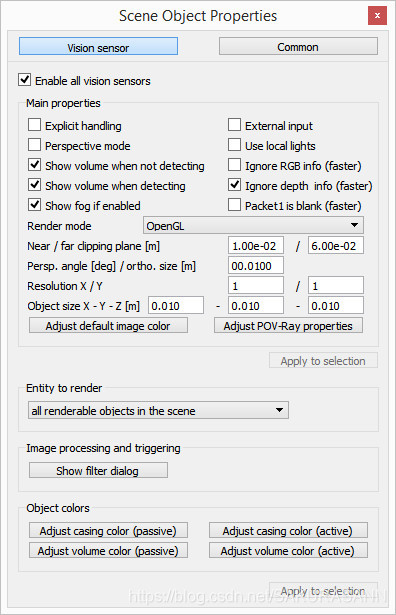

首先我们创建将要与泡泡机器人对象相连的 3 个视觉传感器中的第一个。点击 [Menu bar --> Add --> Vision sensor --> Orthographic type] 进行选择。双击场景层次结构中新创建的视觉传感器图标编辑其属性，并更改参数以显示以下对话框：

视觉传感器必须面朝地面，所以选择它，然后单击对象/项目旋转工具栏按钮，并将 Alpha-Beta-Gamma 项设置为 [180; 0; 0]。

我们有几种方法来读取视觉传感器。由于我们的视觉传感器只有一个像素并且运行缓慢，因此我们只需要查询视觉传感器读取的图像的平均强度值。对于更复杂的情况，我们可以设置几个视觉传感器滤波器。现在将视觉传感器复制并粘贴两次，并将其名称调整为leftSensor, middleSensor 和 rightSensor。让 bubbleRob 成为他们的本体（即将它们附加到 bubbleRob 对象中）。现在传感器在场景层次结构中看起来应该是这样的：

正确定位传感器。可以使用位置或方向操纵对话框，并设置以下绝对坐标：

左传感器：[0.2; 0.042; 0.018]

中间传感器：[0.2; 0; 0.018]

右传感器：[0.2; -0.042; 0.018]

现在我们来更改环境。我们可以删除泡泡机器人前面的几个圆柱体。接下来，我们将构建机器人会遵循的路径。从现在开始，最好切换到俯视图：点击页面选择器工具栏按钮选择第 4 页。然后点击 [Menu bar --> Add --> Path --> Circle type]。切换到 object movement with the mouse。现在您有两种调整路径形状的方法：

选择路径（只有路径），按 ctrl 键点击其中的一个控制点。然后，可以将它们拖到正确的位置。

选择路径后，进入路径编辑模式。在那里，可以灵活调整各个路径控制点。

一旦你对路径的几何形状感到满意（你可以随时修改它），就选择它，并在路径属性中取消 Show orientation of points, Show path line 和 Show current position on path。然后单击 Show path shaping dialog。这会打开路径成型对话框。单击 Path shaping enabled，将 type 设置为 horizontal segment，将 Scaling factor 设置为 4.0。最后将颜色调整为黑色。我们还必须对路径进行最后一个重要的调整：目前，路径的 z 位置与地板的 z 位置一致。结果是，有时我们看到路径，有时看到地板（这种结果在 openGl 术语中被称为 z 战斗）。这不仅影响了我们的视线，还影响了视觉传感器的视线。为了避免与之有关的问题，将路径对象的位置向上移动 0.5 mm。

最后一步是调整泡泡机器人的控制器，让它也遵循黑色路径。打开子脚本并连接到泡泡机器人，并用以下代码替换它：

function speedChange_callback(ui,id,newVal)speed=minMaxSpeed[1]+(minMaxSpeed[2]-minMaxSpeed[1])*newVal/100
endfunction sysCall_init()-- This is executed exactly once, the first time this script is executedbubbleRobBase=sim.getObjectAssociatedWithScript(sim.handle_self)leftMotor=sim.getObjectHandle("leftMotor")rightMotor=sim.getObjectHandle("rightMotor")noseSensor=sim.getObjectHandle("sensingNose")minMaxSpeed={50*math.pi/180,300*math.pi/180}backUntilTime=-1 -- Tells whether bubbleRob is in forward or backward modefloorSensorHandles={-1,-1,-1}floorSensorHandles[1]=sim.getObjectHandle("leftSensor")floorSensorHandles[2]=sim.getObjectHandle("middleSensor")floorSensorHandles[3]=sim.getObjectHandle("rightSensor")-- Create the custom UI:xml = '<ui title="'..sim.getObjectName(bubbleRobBase)..' speed" closeable="false" resizeable="false" activate="false">'..[[<hslider minimum="0" maximum="100" onchange="speedChange_callback" id="1"/><label text="" style="* {margin-left: 300px;}"/></ui>]]ui=simUI.reate(xml)speed=(minMaxSpeed[1]+minMaxSpeed[2])*0.5simUI.setSliderValue(ui,1,100*(speed-minMaxSpeed[1])/(minMaxSpeed[2]-minMaxSpeed[1]))
endfunction sysCall_actuation()result=sim.readProximitySensor(noseSensor)if (result>0) then backUntilTime=sim.getSimulationTime()+4 end-- read the line detection sensors:sensorReading={false,false,false}for i=1,3,1 doresult,data=sim.readVisionSensor(floorSensorHandles[i])if (result>=0) thensensorReading[i]=(data[11]<0.3) -- data[11] is the average of intensity of the imageendprint(sensorReading[i])end-- compute left and right velocities to follow the detected line:rightV=speedleftV=speedif sensorReading[1] thenleftV=0.03*speedendif sensorReading[3] thenrightV=0.03*speedendif sensorReading[1] and sensorReading[3] thenbackUntilTime=sim.getSimulationTime()+2endif (backUntilTime<sim.getSimulationTime()) then-- When in forward mode, we simply move forward at the desired speedsim.setJointTargetVelocity(leftMotor,leftV)sim.setJointTargetVelocity(rightMotor,rightV)else-- When in backward mode, we simply backup in a curve at reduced speedsim.setJointTargetVelocity(leftMotor,-speed/2)sim.setJointTargetVelocity(rightMotor,-speed/8)end
endfunction sysCall_cleanup()simUI.destroy(ui)
end

你可以轻易调试线状跟踪视觉传感器：选择一个视觉传感器，然后在场景视图中 [Right-click --> Add --> Floating view]，然后在新添加的浮动视图中点击 [Right click --> View --> Associate view with selected vision sensor]。

最后，删除在第一个泡泡机器人教程中添加的辅助项目：删除图像处理视觉传感器，及相应的浮动视图，浮动视图表示障碍物间隙。通过距离对话框删除距离计算对象。这就好了。
