DRAM Command Unit(DCU)

4.7.1 DCU功能

DCU模块提供了一种通过配置总线执行DRAM命令的方式。以下是DCU的主要目的：
1. 通过配置端口执行DRAN初始化流程
2. 提供统一的硅片测试与PHY特性测试，且不需要控制器支持
3. 提供软件可执行的DRAM命令
注意：DCU提供有限的功能，且不能替代功能模式。

4.7.2 DCU命令

用户可通过配置端口（APB或JTAG）来实现DRAM的命令，下面列表为可支持的命令

PUB不会对输入到DCU的命令进行自动时序检查，也不会自动生成activate和precharge命令。所以当用户使用配置端口输入命令时，必须确认正确的NOP操作数量以保证命令之间的时序。或者使用DCU时序特性来保证DRAM的时序要求。同时用户需要生成activate与precharge名来来保证正确的页打开与关闭。

4.7.3 DCU Caches

DCU共包含三种Cache，分别是：
1. 命令Cache
2. 读数据Cache
3. 期望数据Cache

命令Cache按照顺序来存储将要执行的DRAM命令。读数据Cache捕获来自DRAM的读数据。期望数据Cache存储用来与读数据进行比较的数据。每个Cache的深度可独立的配置为4、8、16（默认16），且此深度在编译时就确定了。

每个Cache可被写或者读，通过DCUAR(DCU地址寄存器)以及DCRDR(DCU数据寄存器)。Cache中每一行的地址与Cache的整体深度相关，例如若Cache深度为16，每一行的地址为0-15。Cache中每一行被分为32位，0位是最低位。Cache中每一行的位数与PHY中bytelane的个数以及Cache的类型相关。读数据Cache与期望数据Cache仅仅存储数据，而命令Cache除了存储所有命令的编码之外，还额外存储了3位，这三位表示此条命令的重复次数。每个条目的数据部分拥有四个节拍的数据(不是很确定是不是这么翻译的）。

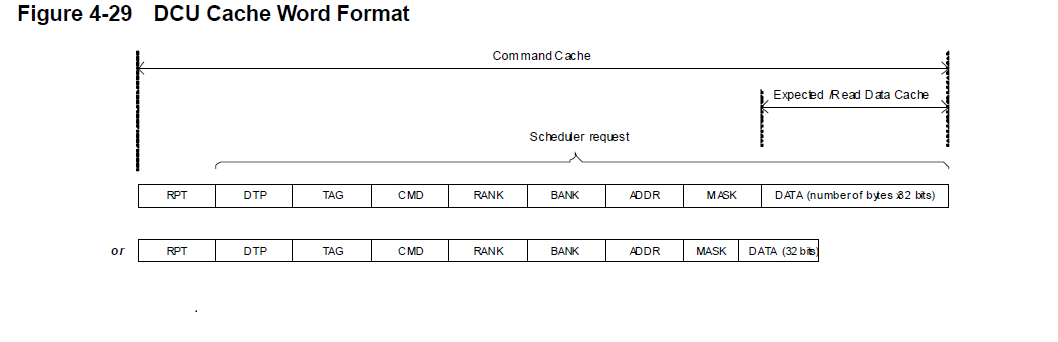

下图中展示了Cache字的格式。由于面积的限制，为了减小设计中Cache的尺寸，PUB中可以配置数据为32bit字与4bit掩码。在此配置下，32bit数据将被复制到每个bytelane。

在配置DCU命令Cache时，每一个组成部分都是必要的。下面列表中包含了相关信息。需要注意的是，命令Cache的宽度没有必要分割为32bit的部分，此时，在写DCUDR时最高有效低位需要被置为0已凑齐一个完整的32bit。

DTP参数要求是当前命令与下一个命令之间确切的最小的DRAM时序参数，PUB会根据DTP参数自动的在当前命令执行完毕之后添加SDRAM NOP操作。为了简化配置DRAM命令的时序参数配置，DTP域被简化成可选择的DRAM命令时序参数项，这些时序参数项来自于DTPR0-2,PTR1-2以及RDIMMGCR1,还有已经预先计算好的参数。此域配置为0，则表示当前命令执行完毕之后没有任何延时。
下面列表表示了DTP可选择的参数

当对命令Cache进行编程时，每一行含有一个3bit的RPT域。此域的含义为将当前命令执行x+1次。下表表示了RPT域的含义。

当使用tBL时，PUB将重复执行命令的次数与配置的Burst长度想匹配。尤其是在DDR3中，固定每次都是BL8时，比较有用。比如说，我配置的Burst长度为4，那么我在发送了4拍数据之后会发送NOP命令，来消耗BL8中的后四拍数据。

4.7.4 Writing or Reading DCU Caches

有两种方式可以读取或写入DCU的Cache。第一种为，先写DCUAR确定行地址与片段地址，然后再写入DCUDR。这是一种比较笨的方法，非常的耗时，所以PUB提供了一种自动增加地址的机制。通过配置DCUAR的INCA域，用户仅需要配置起始地址，随后每一次写入DCUDR的32位数据，都会写增加一次片段地址，直到当前行已经写满，然后自动跳入下一行，且片段地址变回0。

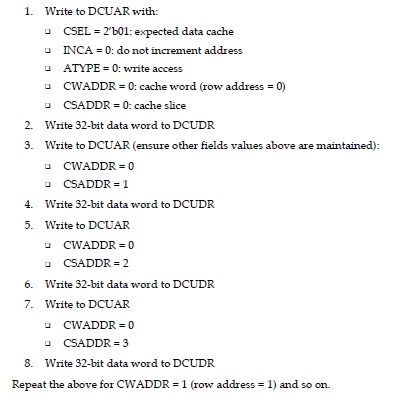

下面例子为第一种方式写入Cache，共包含4行，每行4个片段。

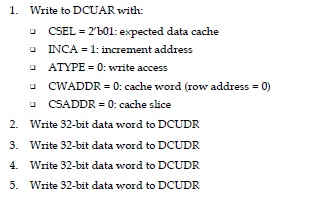

下面例子为第二种方式，通过自动增加地址的方式写入Cache。

4.7.5 Command Execution

一旦命令被载入命令Cache，可以通过配置DCURR里面的DINST域来触发运行Cache中的命令。在执行命令时，会从DCURR中配置的SADDR地址开始，结束于EADDR地址。命令执行可以通过配置DCURR的DINST为STOP来暂停，或者在指针到达命令cache的末端时也会自动暂停命令执行。命令执行还可以通过检查错误数量来停止，首先需要配置DCURR的SONF为1，同时配置NFAIL为你期望的错误数量，那么当你开始执行命令后，在比较读返回数据时，累计错误数量到达NFAIL时，也会自动暂停命令执行。

通过配置DCULR寄存器，可以设定SADDR至EADDR之间的命令循环执行的次数。LSADDR为循环起始地址，此地址必须大于或等于执行命令的起始地址。LEADDR为循环结束地址，次地址必须小于或等于执行命令的结束地址。DCULR寄存器中的LCNT域可配置循环的次数，而LINT可设定循环次数是否是无限次。已执行的循环次数可在DCUSR1寄存器中的LPCNT域进行查看。DCURR寄存器的DINST配置为STOP_LOOP可停止无限循环，此停止可跳出循环并继续向下执行命令，如果还有任何命令没有运行完毕。

DCULR寄存器中的IDA与XLEADDR域是没有必要配置的。IDA控制DRAM地址自动增加，XLEADDR配置期望数据的最后有效地址。

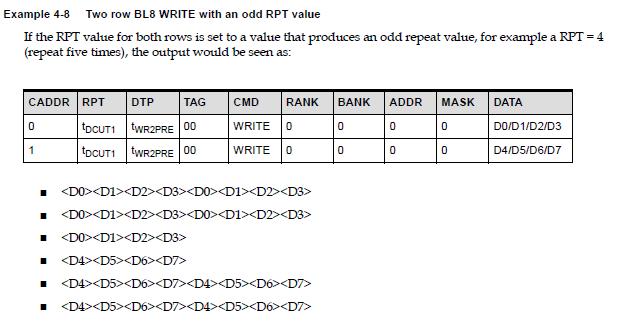

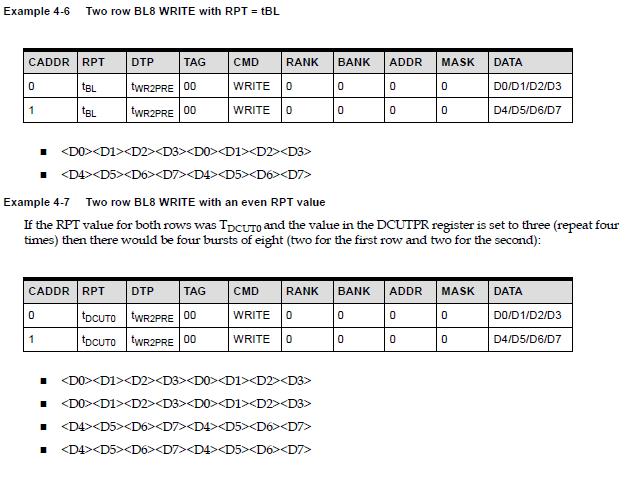

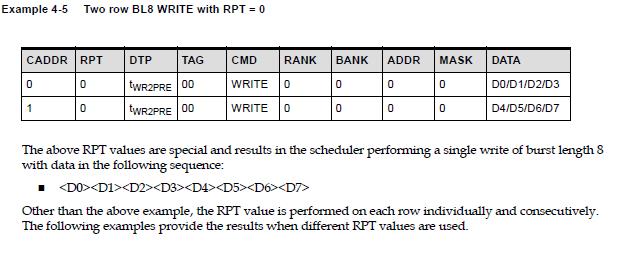

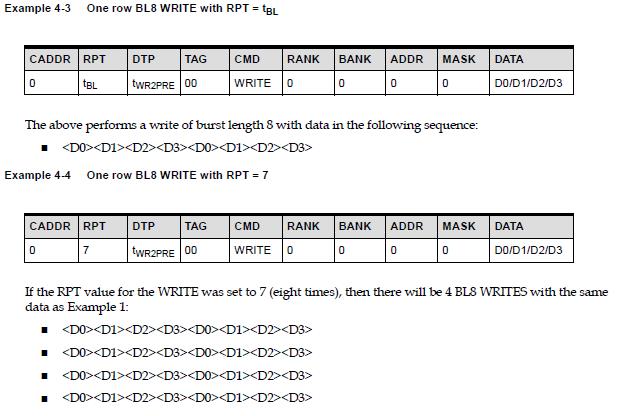

4.7.5.1 Command Cache Instructions for BL8 Reads and Writes

需要注意的是，Cache中单独一行读或者写都是不合法的，加入用户仅写入一行写，那么由于DDR3是固定BL8的，那么PUB会将下一行的数据作为后四拍数据发送出去，此时下一行的命令将会丢失。

4.7.6 Read Data Capture and Compare

用户可通过配置DCURR寄存器中的RCEN位来使能DRAM返回的读数据是否进入读数据Cache。需要注意的是，一旦读数据Cache的指针到达了Cache的最后一行，则会直接转向读数据Cache的第一行。可通过配置DCURR寄存器中的SCOF位来防止此问题出现，一旦此位设置为1，那么当指针到达最后一行时，抓取读数据将会停止。无论SCOF为设置与否，当指针到达最末你，DCUSR0的CFULL位都将被置1。

DCUGCR寄存器中的RCSW为可选择PUB开始抓取读数据的序号。例如此位设置为12，那么PUB将会从第13个读数据开始抓取。

DCURR寄存器中的XCEN可配置是否比较期望数据Cache和返回的读数据。首先，用户将期望的数据写入期望数据Cache。如果没有配置XLEADDR，那么期望数据Cache也会循环的将Cache中的数据与读数据进行比较，若配置了XLEADDR，则对比数据从XLEADDR+1位置开始绕回起始位置。若后续程序清零了XCEN，那么期望数据的指针也会随之清零。

4.7.7 DCU Status

一旦执行命令完成或者停止，DCUSR0寄存器的RDONE位会被置为1，这仅仅表示命令的执行已经完成了。用户在读取其他DCU状态寄存器时，首先要确保此位已经变为1。为了避免上一次运行的配置影响下一次，DCURR中的reset可复位一部分状态寄存器。如下图所示。

DCU Examples Single Load Command Execution

注释：
1. DCURR[SADDR]=0=start address
2. DCURR[EADDR]=4=end address
3. DCULR[LEADDR] = 4 = loop end address.
4. DCULR[LINF] = 1 = loop infinite around the write command.
5. DCULR[IDA] = 1 = increment the address for each iteration of the loop.
6. Accessed DRAM location: rank = 0, bank = 0, row = 0, column = 0
更多例子请参考PUB手册
