Zed-Unity插件代码注释——ZEDPointCloudManager.cs—

本文主要是介绍Zed-Unity插件代码注释——ZEDPointCloudManager.cs——点云显示，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

文章目录

Zed-Unity插件代码注释——ZEDPointCloudManager.cs
- 引言
- 基础环境
- ZEDPointCloudManager.cs脚本介绍
- 代码（注释后）

Zed-Unity插件代码注释——ZEDPointCloudManager.cs

引言

由于项目的需求，需要在混合现实里面获得现实世界中一些物品的位置。ZED相机的双目相机提供了点云的数据，因此自己需要在unity中获得这些数据并进行实际需求的操作。
上个礼拜基本上把ZED-unity插件的原生接口代码通读了一遍，一方面是对整个SDK有了系统的了解，一方面是对C# 语言、Unity语言、这类产品的代码架构有了一定的了解。而接下来正式转移到实际任务中的代码实践。
插件中提供了一个点云的显示示例，这篇文章先对这个示例的了解做一个简单的记录。代码注释等，下一篇再来考虑如何通过自己的代码来获得自己想要的点云的数据。
由于时间精力的限制，有一些可能觉得自己以后不怎么用的到的但是现在又不懂的东西，我没有去分析它，但是在相应地方会指出说自己不懂，如果有人会的话，麻烦顺带解答一下。

基础环境

略（2020-09-01 20.46）

ZEDPointCloudManager.cs脚本介绍

脚本位置：
脚本功能：
这个脚本是一个mono的子类，在里面有update()、Aware()等unity的函数。是一个数据显示的示例脚本，是教开发者如何在unity中实时显示zed相机点云的。
-脚本使用：
这个脚本相当于一个脚本组件，需要放置在unity场景中的GameObject上才能运行，脚本对宿主（我自己把组件挂在的对象称为宿主）没有要求。
脚本要求另外一个脚本组件“ZEDManager.cs”也挂在某个宿主身上。

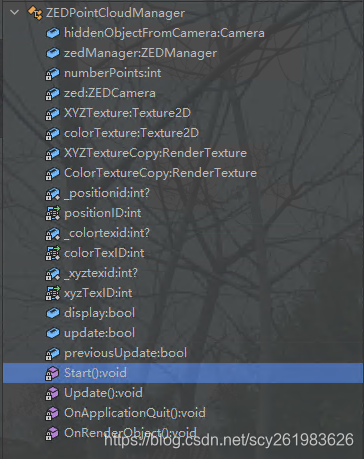

代码结构：

该脚本比较短，也就388行。内容比较少，这边就不详细说了。直接看代码里面的注释吧。

代码（注释后）

//======= Copyright (c) Stereolabs Corporation, All rights reserved. ===============using UnityEngine;/** Editor:Lance* 注释时间：初次  2020-09-01 17.18*/
/// <summary>
/// Displays the point cloud of the real world in front of the camera.
/// Can be attached to any GameObject in a scene, but requires a ZEDManager component to exist somewhere.
/// 镜头前显示现实世界的点云。
/// 可以附加到场景中的任何GameObject，但需要ZEDManager组件存在于某个地方。
/// </summary>
public class ZEDPointCloudManager : MonoBehaviour
{/// <summary>/// Set to a camera if you do not want that camera to see the point cloud./// 如果您不希望该摄像机看到点云，则设置为摄像机。/// 不希望这个相机看到点云/// Editor Lance:这个是什么意思呢，是说设置一个新的虚拟相机，这个相机看不到点云对象？/// </summary>[Tooltip("Set to a camera if you do not want that camera to see the point cloud. ")]public Camera hiddenObjectFromCamera;/// <summary>/// Instance of the ZEDManager interface/// ZEDManager界面的实例,后面应该是要将外部的zedmanager赋值给下面这个变量才对/// </summary>public ZEDManager zedManager = null;/// <summary>/// Material used to display the point cloud. Usually Mat_ZED_PointCloud./// 用于显示点云的材质。通常为Mat_ZED_PointCloud。/// </summary>public Material mat;/// <summary>/// Number of points displayed. Usually equal to the width * height of the ZED's resolution (eg. 1280 * 720)./// 显示的点数。通常等于ZED分辨率的宽度*高度（例如1280 * 720）。/// </summary>private int numberPoints = 0;/// <summary>/// zed Camera controller by zedManager/// zedManager的zed相机控制器/// </summary>private sl.ZEDCamera zed = null;/// <summary>/// Texture that holds the 3D position of the points./// 保持点的3D位置的纹理。/// </summary>private Texture2D XYZTexture; //Editor Lance:点云纹理，纹理数据与zed的点云数据格式不同，不是一个矩阵/// <summary>/// Texture that holds the colors of each point./// 保留每个点的颜色的纹理/// </summary>private Texture2D colorTexture; //Editor Lance:彩色图像的纹理/// <summary>/// Temporary copy/buffer of the XYZTexture to stop the point cloud in a defined moment./// XYZTexture的临时副本/缓冲区，用于在定义的时刻停止点云。/// </summary>private RenderTexture XYZTextureCopy = null; //Editor Lance:渲染的纹理对象是什么东西，就是一个临时的纹理变量吧/// <summary>/// Temporary copy/buffer of the ColorTexture to stop the point cloud in a defined moment./// ColorTexture的临时副本/缓冲区，用于在定义的瞬间停止点云。/// </summary>private RenderTexture ColorTextureCopy = null;/// <summary>/// Cached property index of _Position shader property, so we only look it up once. Do not use./// _Position shader属性的缓存属性索引，因此我们只查找一次。不使用。/// </summary>/// Editor Lance: int?用法  https://www.cnblogs.com/firstcsharp/archive/2011/12/11/2283797.htmlprivate static int? _positionid;/// <summary>/// Returns the property index of the _Position property, and looks it up if it hasn't been looked up yet./// 返回_Position属性的属性索引，如果尚未查找，则查找它。/// </summary>private static int positionID{get{if (_positionid == null){_positionid = Shader.PropertyToID("_Position"); //}return (int) _positionid;}}/// <summary>/// Cached property index of the _ColorTex shader property, so we only look it up once. Use colorTexID instead./// _ColorTex着色器属性的缓存属性索引，因此我们只查找一次。请改用colorTexID。/// </summary>private static int? _colortexid;/// <summary>/// Returns the property index of the _ColorTex property, which is the RGB color texture from the ZED./// 返回_ColorTex属性的属性索引，该属性索引是ZED中的RGB颜色纹理。/// </summary>private static int colorTexID{get{if (_colortexid == null){_colortexid = Shader.PropertyToID("_ColorTex");}return (int) _colortexid;}}/// <summary>/// Cached property index of _XYZTex shader property, so we only look it up once. Use xyzTexID instead./// _XYZTex着色器属性的缓存属性索引，因此我们只查找一次。请改用xyzTexID。/// </summary>private static int? _xyztexid;/// <summary>/// Returns the property index of the _XYZTex property, which is the XYZ position of each pixel relative to the ZED./// 返回_XYZTex属性的属性索引，该索引是每个像素相对于ZED的XYZ位置。/// </summary>private static int xyzTexID{get{if (_xyztexid == null){_xyztexid = Shader.PropertyToID("_XYZTex");}return (int) _xyztexid;}}/// <summary>/// Whether the point cloud should be visible or not./// 点云是否应该可见。/// </summary>[Tooltip("Whether the point cloud should be visible or not.点云是否应该可见。 ")]public bool display = true;/// <summary>/// Whether to update the point cloud./// If false, the point cloud will display the content of the temp textures from the last update./// 是否更新点云。 如果为false，则点云将显示上一次更新的临时纹理的内容。/// </summary>[Tooltip("Whether to update the point cloud. If false, the point cloud will display the content of the temp textures from the last update. " +"是否更新点云。 如果为false，则点云将显示上一次更新的临时纹理的内容。")]public bool update = true;/// <summary>/// Flag to check if the update has changed state./// 标记以检查更新是否已更改状态。/// </summary>private bool previousUpdate = true;void Start(){if (zedManager == null) //如果还没有实例化{zedManager = FindObjectOfType<ZEDManager>(); //找到ZEDManager组件if (ZEDManager.GetInstances().Count > 1 //如果这个组件的实例化不只一个，我的情况一般只有一个) //We chose a ZED arbitrarily, but there are multiple cams present. Warn the user. 我们任意选择一个ZED，但是有多个相机存在。所以需要警告用户。{Debug.Log("Warning: " + gameObject.name +"'s zedManager was not specified, so the first available ZEDManager instance was " +"assigned. However, there are multiple ZEDManager's in the scene. It's recommended to specify which ZEDManager you want to " +"use to display a point cloud.");}}if (zedManager != null) //实例化后的zed = zedManager.zedCamera; //相机设备赋值}// Update is called once per framevoid Update(){//Don't do anything unless the ZED has been initialized.// 除非ZED已初始化，否则请勿执行任何操作。if (zed.IsCameraReady){if (numberPoints == 0) //这个判断里面的内容只执行一次{//Create the textures. These will be updated automatically by the ZED.//创建纹理。这些将由ZED自动更新。//We'll copy them each frame into XYZTextureCopy and ColorTextureCopy, which will be the ones actually displayed.//我们将每帧将它们复制到XYZTextureCopy和ColorTextureCopy中，它们将是显示的。XYZTexture = zed.CreateTextureMeasureType(sl.MEASURE.XYZ);colorTexture = zed.CreateTextureImageType(sl.VIEW.LEFT);numberPoints = zed.ImageWidth * zed.ImageHeight; //点云的数目赋值//Load and set the material properties.//加载并设置材料属性。if (mat == null){mat = new Material(Resources.Load("Materials/PointCloud/Mat_ZED_PointCloud") as Material); //插件包中加载点云的材质}if (mat != null){//mat.SetTexture("_XYZTex", XYZTexture);mat.SetTexture(xyzTexID, XYZTexture); // 把点云的纹理图设置到材质里面//mat.SetTexture("_ColorTex", colorTexture);mat.SetTexture(colorTexID, colorTexture); //把图像的彩色纹理图设置到材质里面}}//If stop updated, create new render texture and fill them with the textures from the ZED.//如果停止更新，请创建新的渲染纹理，并使用ZED中的纹理填充它们。// These textures will be displayed as they are not updated//这些纹理将被显示，因为它们没有更新if (!update && previousUpdate != update) //Editor Lance:这个判断好奇怪，好像当previousUpdate为true的时候一定能通过// Editor Lance:这边的意思是说  当update为false的时候，这个函数还是被执行了一帧，但是第二帧的时候就不能执行了{if (XYZTextureCopy == null) //如果没有复制过之前的点云纹理{XYZTextureCopy = new RenderTexture(XYZTexture.width, XYZTexture.height, 0,RenderTextureFormat.ARGBFloat); //实例化临时纹理,浮点类型}if (ColorTextureCopy == null) // 如果没有临时的彩色纹理{ColorTextureCopy = new RenderTexture(colorTexture.width, colorTexture.height, 0,RenderTextureFormat.ARGB32); //实例化临时纹理,字符串类型}//Copy the new textures into the buffers.//将新纹理复制到缓冲区中。Graphics.Blit(XYZTexture, XYZTextureCopy); //Unity的函数 之后再了解Graphics.Blit(colorTexture, ColorTextureCopy);if (mat != null) //如果材质已经生成{//mat.SetTexture("_XYZTex", XYZTextureCopy);mat.SetTexture(xyzTexID, XYZTextureCopy); // 应用临时纹理//mat.SetTexture("_ColorTex", ColorTextureCopy);mat.SetTexture(colorTexID, ColorTextureCopy); //   应用临时纹理}}//Send the textures to the material/shader.//将纹理发送到材质/着色器。if (update && previousUpdate != update && mat != null) // 暂停后又重新开始的话能够进入,但是当update为false的时候是不进入的。当mat没有初始化的时候也是不能进入的。{//mat.SetTexture("_XYZTex", XYZTexture);mat.SetTexture(xyzTexID, XYZTexture);//mat.SetTexture("_ColorTex", colorTexture);mat.SetTexture(colorTexID, colorTexture);}previousUpdate = update;}}void OnApplicationQuit() //退出的时候释放内存{//Free up memory.mat = null;if (XYZTextureCopy != null){XYZTextureCopy.Release(); //释放临时纹理的内存}if (ColorTextureCopy != null){ColorTextureCopy.Release(); //释放临时纹理的内存}}void OnRenderObject(){if (mat != null) //如果材质已经实例化{if (hiddenObjectFromCamera == Camera.current) return; //如果我就不想看点云的话if (!display) return; //Don't draw anything if the user doesn't want to. 如果用户不想画任何东西。//mat.SetMatrix("_Position", transform.localToWorldMatrix);mat.SetMatrix(positionID, transform.localToWorldMatrix); //从局部转换到世界坐标系中，mat.SetPass(0); //这个是啥#if UNITY_2019_1_OR_NEWERGraphics.DrawProceduralNow(MeshTopology.Points, 1, numberPoints);
#elseGraphics.DrawProcedural(MeshTopology.Points, 1, numberPoints);
#endif}}
}
