MSP430 DM430-A开发板学习笔记（三）测速模块（计数传对射感器）的使用

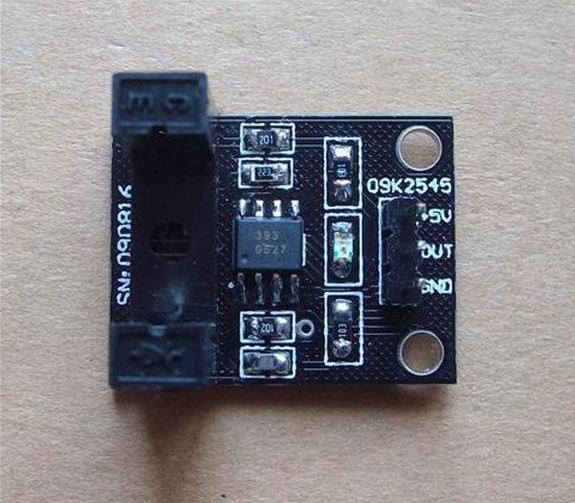

1.传感器说明

在这里插入图片描述
简要说明：
一、长尺寸：32mm X宽11mm X高20mm
二、主要芯片：LM393、对射式红外头
三、工作电压：直流5伏
四、特点：
1、具有信号输出指示。
2、单路信号输出。
3、输出有效信号为低电平。
4、灵敏度不可调。
5、可用于工件计数、电机测速。。。。
6、电路板输出开关量！

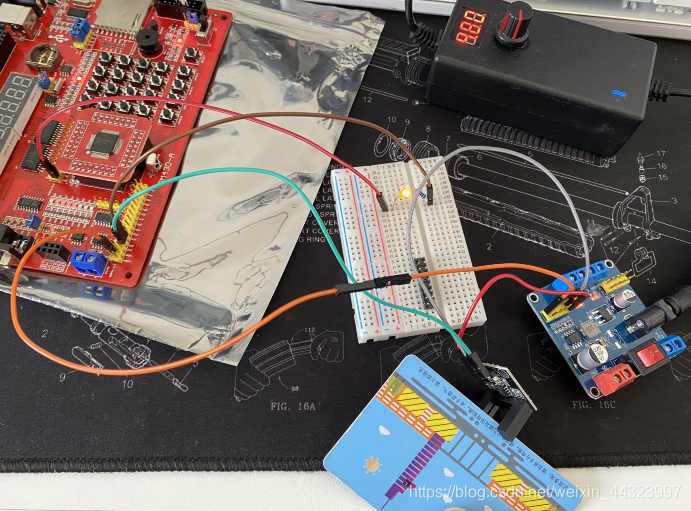

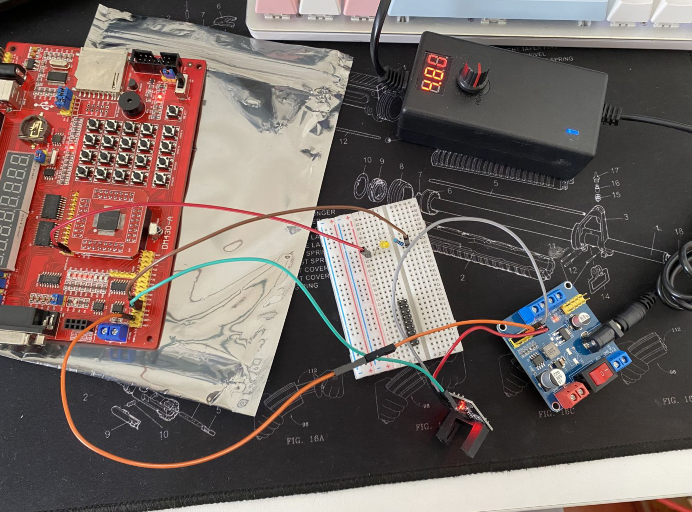

2.传感器连接实物图及测试代码

将传感器供电
将其out接到msp430的io口上在iar编程软件中设置好相应的io口p1.2为输入端，检测p1.2是否输入低电平，若是低电平，则让另外一个io口p1.4输出低电平，从而使与之相连的led灯亮

代码如下


#include <msp430x14x.h>int main( void )
{// Stop watchdog timer to prevent time out resetWDTCTL = WDTPW + WDTHOLD;P1DIR &=~ BIT2;//p1.2为输入P1DIR = BIT4;//p1.4为输出for(;;){if((P1IN & BIT2)==0)  //如果p1.2输入为低电平P1OUT &= ~BIT4;//p1.4输出低电平0elseP1OUT |= BIT4; //否则p1.4输出高电平}return 0;
}
