Android Open SL ES — 官方Demo解析native-audio

Open SL ES简介

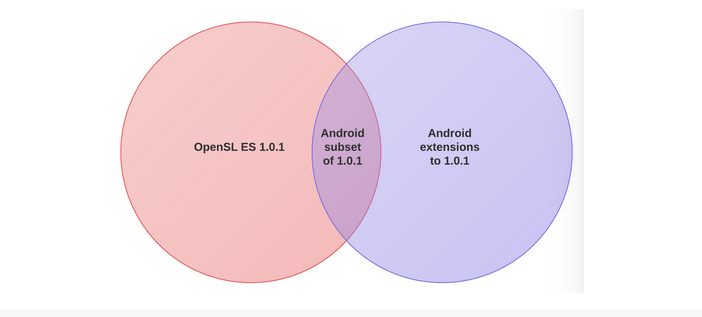

OpenSL ES – 嵌入式音频加速标准。OpenSL ES™ 是无授权费、跨平台、针对嵌入式系统精心优化的硬件音频加速API。它为嵌入式移动多媒体设备上的本地应用程序开发者提供标准化, 高性能,低响应时间的音频功能实现方法，并实现软/硬件音频性能的直接跨平台部署，降低执行难度，促进高级音频市场的发展。在Android中主要用到了一部分Open SL ES的功能，两者之间有交集但不完全一样，Android有自己的一部分扩展。

主要功能介绍
1、Assets目录音频播放
2、c头文件形式播放
3、本地音频播放
4、录音和回放
本文中主要介绍从缓冲队列中播放和录音到缓冲队列中，主要用到以下几个native方法。其他方法操作步骤类似，可以参考学习。
代码解析：

 public static native void createEngine();public static native void createBufferQueueAudioPlayer(int sampleRate, int samplesPerBuf);public static native boolean createAudioRecorder();public static native void startRecording();public static native void shutdown();

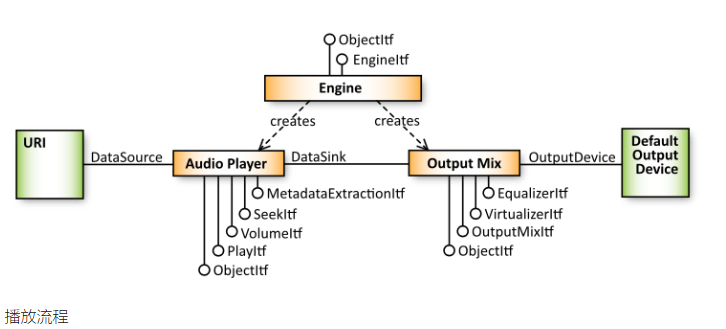

从native方法的排序可以看出程序的调用流程

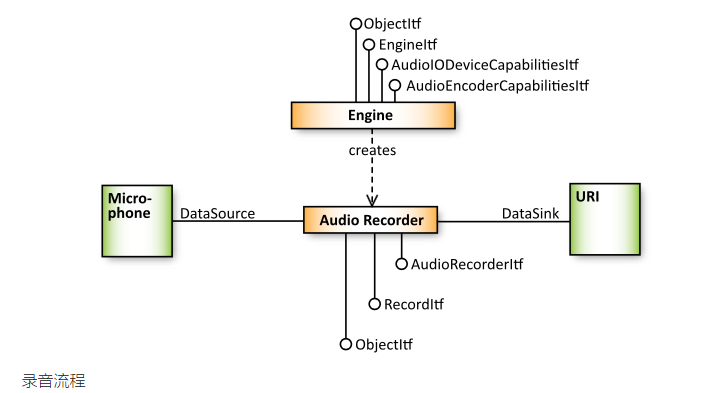

录音流程：
从图中可以看出不管是播放还是录音都必须先创建引擎，在Open SL ES中所有的对象创建过程都是一样的步骤。
1、create
2、Realize
3、GetInterface
一、Engine的创建基本就是这几个步骤,Interface 可以根据自己的业务需求来获取，不需要的可以删除。

// 创建引擎result = slCreateEngine(&engineObject, 0, NULL, 0, NULL, NULL);result = (*engineObject)->Realize(engineObject, SL_BOOLEAN_FALSE);
// 获取引擎接口result = (*engineObject)->GetInterface(engineObject, SL_IID_ENGINE, &engineItf);// create output mix, with environmental reverb specified as a non-required interface// const SLInterfaceID ids[1] = {SL_IID_ENVIRONMENTALREVERB};// SLboolean req[1] = {SL_BOOLEAN_FALSE};result = (*engineItf)->CreateOutputMix(engineItf, &outputMixObject, 0, NULL, NULL);assert(SL_RESULT_SUCCESS == result);(void) result;
// realize the output mixresult = (*outputMixObject)->Realize(outputMixObject, SL_BOOLEAN_FALSE);

二、 createBufferQueueAudioPlayer
创建的步骤和引擎类似，从上面的图片中可以出，多了一些东西需要配置，DataSource 和 DataSink，DataSource 顾名思义就是要播放的数据源，缓冲队列的播放形式只支持PCM格式的数据源，DataSink 就是音频输出，也就是创建引擎时获取的 outputMixObject 对象。PCM 数据源需要配置采样率、通道、定点、扬声器、小端模式，参数配置需要参考官方文档，有些参数是不支持的，需要测试。另一个比较重要的就是缓冲队列和播放回调，因为和录音一样，所以放到下面一起介绍。

    // create BufferQueueAudioPlayer// configure audio sourceSLDataLocator_AndroidSimpleBufferQueue loc_bufq = {SL_DATALOCATOR_ANDROIDSIMPLEBUFFERQUEUE, SL_BUFFERSIZE};SLDataFormat_PCM format_pcm = {SL_DATAFORMAT_PCM,1,SL_SAMPLINGRATE_32,SL_PCMSAMPLEFORMAT_FIXED_16,SL_PCMSAMPLEFORMAT_FIXED_16,SL_SPEAKER_FRONT_CENTER,SL_BYTEORDER_LITTLEENDIAN}; //合适pcm  单通道   采样率   定点    扬声器  小端
//    if (sampleRate) {
//        format_pcm.samplesPerSec = (SLuint32) sampleRate;
//    }SLDataSource audioSrc = {&loc_bufq, &format_pcm};SLDataLocator_OutputMix loc_outmix = {SL_DATALOCATOR_OUTPUTMIX, outputMixObject};SLDataSink audioSnk = {&loc_outmix, NULL};//需要请求的接口   缓冲队列   音量const SLInterfaceID idsAudioPlayer[3] = {SL_IID_BUFFERQUEUE, SL_IID_VOLUME};const SLboolean reqAudioPlayer[3] = {SL_BOOLEAN_TRUE, SL_BOOLEAN_TRUE};result = (*engineItf)->CreateAudioPlayer(engineItf, &playerObject, &audioSrc, &audioSnk, 2,idsAudioPlayer, reqAudioPlayer);assert(SL_RESULT_SUCCESS == result);(void) result;// realize the playerresult = (*playerObject)->Realize(playerObject, SL_BOOLEAN_FALSE);result = (*playerObject)->GetInterface(playerObject, SL_IID_PLAY, &playerItf);result = (*playerObject)->GetInterface(playerObject, SL_IID_BUFFERQUEUE, &playerBufferQueueItf);result = (*playerBufferQueueItf)->RegisterCallback(playerBufferQueueItf, playCallback, audioProcess);//静音模式／solo不支持单声道// mute/solo is not supported for sources that are known to be mono, as this is// get the mute/solo interface//result = (*playerObject)->GetInterface(playerObject, SL_IID_MUTESOLO, &playerMuteSoloItf);// get the volume interfaceresult = (*playerObject)->GetInterface(playerObject, SL_IID_VOLUME, &playerVolumeItf);

三 、createAudioRecorder
录音的创建和播放类似，只是它们的 DataSource 和 DataSink 不同，录音的数据源 DataSource 是来自麦克风，输出数据DataSink 和 播放的数据源是一样的，PCM格式的数据，配置方式也是一样。

  //录音// configure audio sourceSLDataLocator_IODevice loc_dev = {SL_DATALOCATOR_IODEVICE, SL_IODEVICE_AUDIOINPUT, SL_DEFAULTDEVICEID_AUDIOINPUT, NULL};SLDataSource recordAudioSrc = {&loc_dev, NULL};// configure audio sinkSLDataLocator_AndroidSimpleBufferQueue loc_bq = {SL_DATALOCATOR_ANDROIDSIMPLEBUFFERQUEUE, SL_BUFFERSIZE};//缓冲的数量SLDataFormat_PCM recordFormat_pcm = {SL_DATAFORMAT_PCM,1,SL_SAMPLINGRATE_32,SL_PCMSAMPLEFORMAT_FIXED_16,SL_PCMSAMPLEFORMAT_FIXED_16,SL_SPEAKER_FRONT_CENTER,SL_BYTEORDER_LITTLEENDIAN};
//    if (sampleRate) {
//        recordFormat_pcm.samplesPerSec = (SLuint32) sampleRate;
//    }SLDataSink recordSink = {&loc_bq, &recordFormat_pcm};const SLInterfaceID idsRecord[1] = {SL_IID_ANDROIDSIMPLEBUFFERQUEUE};const SLboolean reqRecord[1] = {SL_BOOLEAN_TRUE};//创建录音对象result = (*engineItf)->CreateAudioRecorder(engineItf,&recorderObject,&recordAudioSrc,&recordSink,1,idsRecord,reqRecord);assert(SL_RESULT_SUCCESS == result);(void) result;// realize the audio recorderresult = (*recorderObject)->Realize(recorderObject, SL_BOOLEAN_FALSE);assert(SL_RESULT_SUCCESS == result);(void) result;// 获取录音接口result = (*recorderObject)->GetInterface(recorderObject, SL_IID_RECORD, &recorderItf);result = (*recorderObject)->GetInterface(recorderObject, SL_IID_ANDROIDSIMPLEBUFFERQUEUE,&recorderBufferQueueItf);result = (*recorderBufferQueueItf)->RegisterCallback(recorderBufferQueueItf, recordCallback,audioProcess);

四、播放和录音的缓冲队列机制
在创建播放和录音的时候都设置了缓冲队列和回调，注意播放和录音代码中都配置了一个 SL_BUFFERSIZE 参数，这是我自定义的一个宏，根据名字可以推测这是设置缓冲队列的大小，也就是当前 BufferQueue 中最大可以容纳的buffer数量。 每次播完或录完一个 buffer 都会回调创建时 RegisterCallback 传入的callback方法，代表当前buffer数据已经处理完毕，buffer出队， 如果是录音你应该获取这个 buffer 保存下来，写文件或者其他操作都可以；如果是播放就代表 当前buffer已经播放完毕，你可以 Enqueue 下一个buffer了。Enqueue到队列中的buffer数量超过了你设置的 SL_BUFFERSIZE 值，会报错SL_RESULT_BUFFER_INSUFFICIENT。

五、需要注意的坑
当你需要停止录音和停止播放的时候，调用以下代码，官方案例也是这么做的，但是这么做会有bug，当你下次再开始录音或播放的时候，会报错SL_RESULT_BUFFER_INSUFFICIENT，也就是说队列满了。根据测试发现Clear函数并不起作用。因为设置了SL_PLAYSTATE_STOPPED状态，录音或播放已经停止了，所以不会再回调callback函数了，也就是代表剩余的buffer没用出队，所以会报错。

//停止播放SLresult result = (*playerItf)->SetPlayState(playerItf, SL_PLAYSTATE_STOPPED);assert(SL_RESULT_SUCCESS == result);(void) result;result = (*playerBufferQueueItf)->Clear(playerBufferQueueItf);assert(SL_RESULT_SUCCESS == result);(void) result;

 // 停止录音result = (*recorderRecord)->SetRecordState(recorderRecord, SL_RECORDSTATE_STOPPED);assert(SL_RESULT_SUCCESS == result);(void)result;result = (*recorderBufferQueue)->Clear(recorderBufferQueue);assert(SL_RESULT_SUCCESS == result);(void)result;

解决办法：
思路一：
在callback中判断缓冲队列的状态，等到buffer全部出队再停止播放或录音，这样就会有延迟，延迟时间是根据你设置的 SL_BUFFERSIZE 队列大小来决定的，所以 SL_BUFFERSIZE 不宜设置太大，官方DEMO推荐至少设置2个，buffer数组也不宜过大，假设采样率是32000，buffer是 short *buffer[512] 延迟是16毫秒，2个就是32毫秒，这样的延迟几乎可以忽略了。

 AudioProcess *audioProcess = context;SLAndroidSimpleBufferQueueState recQueueState;//缓冲区状态(*bq)->GetState(bq, &recQueueState);

      if (recQueueState.count == 0) {SLresult result = (*audioProcess->playerItf)->SetPlayState(audioProcess->playerItf, SL_PLAYSTATE_STOPPED);assert(SL_RESULT_SUCCESS == result);(void) result;result = (*audioProcess->playerBufferQueueItf)->Clear(audioProcess->playerBufferQueueItf);assert(SL_RESULT_SUCCESS == result);(void) result;LOGD("停止播放");}

思路二：
下次开始录制或播放的时候重置buffer数据，接着走回调函数，直接在callback中控制流程，这样就相当于 SL_PLAYSTATE_STOPPED 是一个暂停的状态，可以避免播放和录音的启动时间，也是一种不错的方案。
参考资料：
官方demo
Open SL ES相关的博客
Open SL ES 资料：ndk目录/docs/Additional_library_docs/opensles/OpenSL_ES_Specification_1.0.1.pdf
