Altera QuartusII 程序BIN文件sof、pof、jic文件的区别

2023-10-31 17:20
文章标签 程序 区别 bin sof pof jic altera quartusii

本文主要是介绍Altera QuartusII 程序BIN文件sof、pof、jic文件的区别，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

喵喵~~，QuartusII下载文件有这三种：sof、pof、jic，这三个文件的区别是什么呢？见下：

sof和pof是bin文件，调试时下载到FPGA的RAM里面，掉电丢失，再次上电需要重新烧过；

sof是通过JTAG下载到RAM里的，pof是通过AS接口下载的。

pof属于主动方式：上电主动将程序读入FPGA芯片

jic属于被动方式：上电由FPGA主动读取

jic是Prom文件，是会写在EPCSxx （详见备注）里面的，FPGA上电后，会先去这里把bin下载到自己ram里面。(由flash芯片加载程序到FPGA芯片)

一般在程序调试结束后需要将 .sof文件转换成 .jic文件烧写到flash芯片中

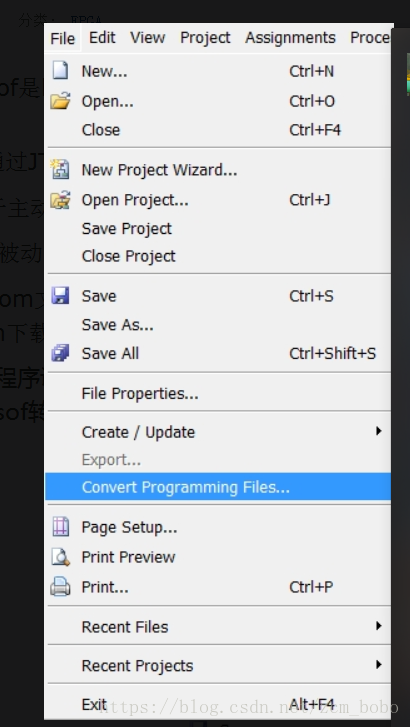

下图是sof转jic文件的具体步骤：
