verilog中的wire

前言

  在上一期中，我们讲解了verilog的基础语法。本文主要整理intel FPGA创新中心，FPGA初级工程师考试，verilog中wire数据类型考试的重点、难点。请同学们做好笔记！

一、wire到底是什么？

1.模块中wire连接输入输出

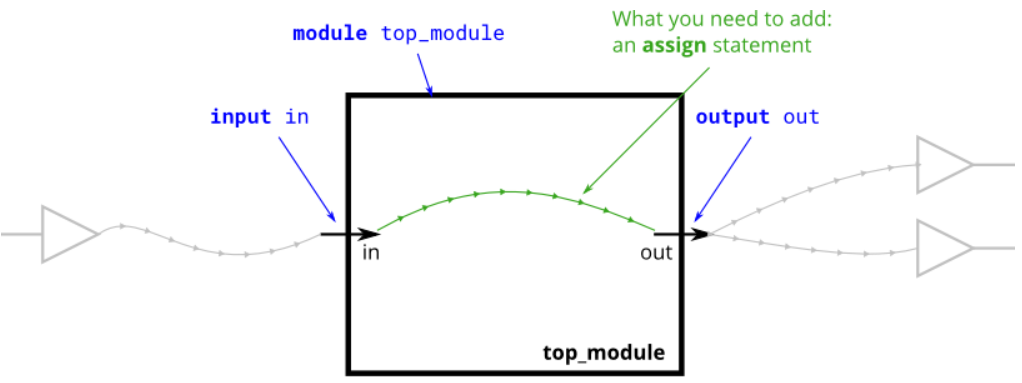

  verilog中的wire数据类型，可以看成是单向的物理连线。我们来看模块中，通过wire连接输入输出的情况。如下图1所示，通过单向的wire，从模块定义的入口，流向模块定义的出口。

  现在我们通过代码，实现图1中的连线，输入端in和输出端out，都没有声明数据类型，那么就默认其为wire数据类型。out=in表明：in作为驱动端，驱动着out改变信号，这就是连续赋值的物理意义。

module top_module( input in, output out );
assign out = in;
endmodule

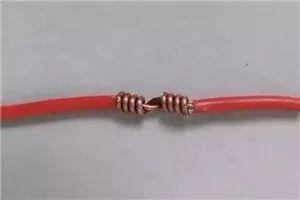

  对应生活中的例子：你有两根线，现在你想把它们连接起来，但是线的距离不够打上一个结。于是，你需要一根额外的线，将它们连接起来。

  我们来看看波形图，输入端作为驱动端，驱动着输出端改变。一般情况下，输入端需要有驱动源，比如时钟信号，输出随输入进行改变，如下图3。

  通过观察仿真信号，in和out信号是同步的，可以总结连续赋值：只要右边表达式任一个变量有变化，表达式立即被计算，计算的结果立即赋给左边信号。

2.wire的位宽

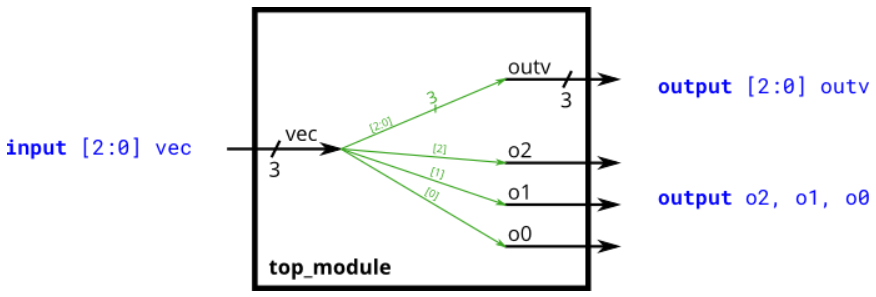

  在verilog中不申明位宽时，默认wire的位宽为1位。图4模块的输入是一个3位宽度的wire类型数据，从低位的0到高位的2，现在要把vec连续赋值给输出端outv，以及分别把vec[0]、vec[1]、vec[2]连续赋值给三个1位的输出端o0、o1、o2。

module top_module ( input wire [2:0] vec,output wire [2:0] outv,output wire o2,output wire o1,output wire o0  );
assign outv = vec;
assign o0 = vec[0];
assign o1 = vec[1];
assign o2 = vec[2];
endmodule

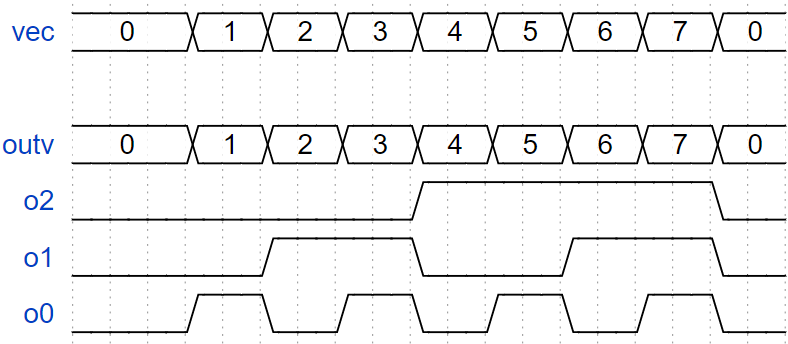

  从波形图中，vec是使用的十进制表示，vec与outv波形图肯定是一致的。我们再看看vec为2的时候o0、o1、o2情况是否正确，vec为2时的二进制为010，所以对应的o0为0、o1为1、o2为0，所以仿真的波形是没有问题的。

3.申明一个wire

  既然我们知道了wire数据类型以及wire的位宽，现在看看申明不同的wire。

wire [7:0] w;         // 8-bit 位宽的wire，没有指明是端口。
output wire [0:0] y;   // 1-bit 位宽的wire，指明为输出端口。
input wire [3:-2] z;  // 6-bit 位宽的wire 指明为输入端口，负值范围是允许的。
output [3:0] a;       // 4-bit 位宽的wire. 没有申明数据类型，默认为wire。
wire [0:7] b;         // 8-bit 位宽的wire，b[0] 是重要的bit位。

  注意：字节顺序是很重要，如[3:0]与[0:3]是不同的。当声明了[3:0]的一个wire类型，指明了高位3是符号位。

4.wire位拼接

{3'b111, 3'b000} => 6'b111000
{1'b1, 1'b0, 3'b101} => 5'b10101
{4'ha, 4'd10} => 8'b10101010     // 十进制和十六进制转二进制再拼接

  位拼接的时候必须指明位宽，如{1, 2, 3} 是不合法的，会报错误: unsized constants are not allowed in concatenations。

5.wire位复制

{5{1'b1}}           // 5'b11111 (or 5'd31 or 5'h1f)
{2{a,b,c}}          // 等同于{a,b,c,a,b,c}
{3'd5, {2{3'd6}}}   // 9'b101_110_110. 5-->101，6-->110,101和两个重复的110粘连起来。

  复制操作符的一个常见的场景是，将较小的位宽数字扩展为较大的位宽数字，同时保留其带符号的值。这是通过将较小位宽数字的符号位(最重要的位)复制到左边来实现的。例如，符号扩展4’b0101(5)到8位的结果是8’b00000101(5)，而符号扩展4’b1101(-3)到8位的结果是8’b11111101(-3)。
  问题：构建一个将8位数字扩展到32位的电路。这需要连接符号位的24个副本(即，复制[7]位24次)，然后是8位数字本身。注意：在有符号的二进制中最高位1表示负数，0表示正数。

module top_module (input [7:0] in,output [31:0] out );assign out = {{24{in[7]}},in[7:0]};//符号位复制24次，粘贴原来的数据比特
endmodule

二、综合训练

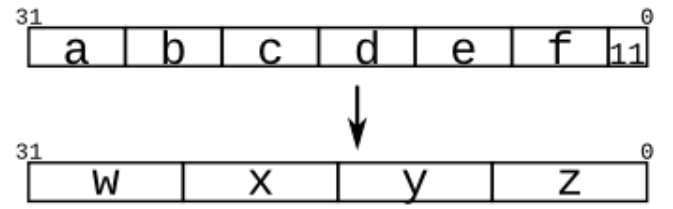

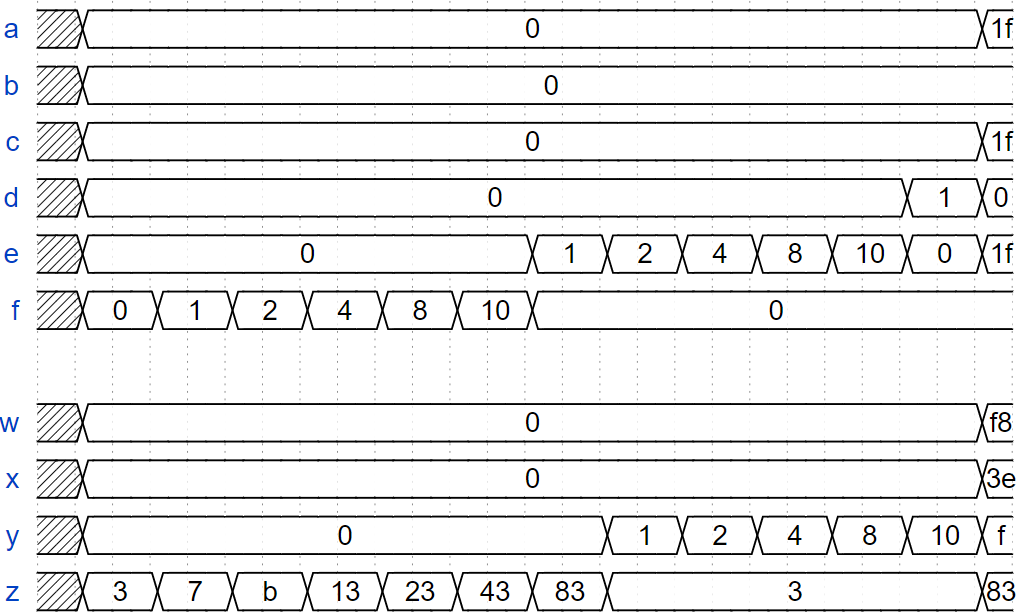

  问题描述：给定几个输入向量，将它们连接在一起，然后将它们分割成几个输出向量。有6个5位输入向量：a、b、c、d、e和f，总共有30位输入。对于32位的输出，有四个8位输出向量:w、x、y和z。输出应该是输入向量的连接，后面跟着两个1位，如图6所示。

module top_module (input [4:0] a, b, c, d, e, f,output [7:0] w, x, y, z );//assign w = {a,b[4:2]};//5位a加3位高位b，一共8位
assign x = {b[1:0],c,d[4]};//2位b加5位c加1位d，一共8位
assign y = {d[3:0],e[4:1]};//4位d加4位e，一共8位
assign z = {e[0],f,2'b11};//1位e加5位f加2位二进制11，一共8位
endmodule

总结

  以上是本期wire的重点、难点，后期将根据考试的真题进行更新。谢谢你的观看！
