Xilinx FIFO Generator 需要注意Actual Depth

Xilinx FIFO Generator 需要注意Actual Depth

系列文章推荐

1. Xilinx FIFO Generator 需要注意RST复位
2. Xilinx FIFO Generator 需要注意Actual Depth
3. Xilinx FIFO Generator 需注意非对称位宽
4. Xilinx FIFO Generator 需要注意BRAMs的资源消耗

又是没有仔细看手册掉入的坑，提醒一定注意例化FIFO的时候，注意FIFO的实际深度Actual Depth；

这么个现象

平时使用FIFO的时候，很少有使用到FULL的状态；而且由于开发板资源足够，所有的FIFO也都是留有一部分(至少30%)的冗余；

某次使用FIFO的时候 ，发现256的深度，老是计数记不到256，仿真中才发现，FIFO内部一共就只存进去了255个数据；

查看手册

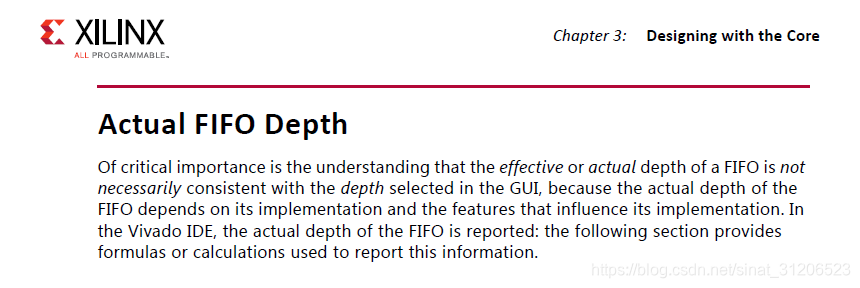

在手册pg-057_fifo_generator.pdf的Page137中，对Actual FIFO Depth有详细介绍；

最重要的是理解FIFO的有效深度或者实际深度不是必须与在GUI中选择的一致，因为FIFO的实际深度取决于它的实现方式并且影响其实现的功能。在Vivado IDE中，FIFO的实际深度信息下面展示，下面部分提供了用于计算深度的信息。

Block RAM，Distributed RAM and Shift RAM FIFOs

这些FIFO的实际深度受影响于实现的改变，包含以下特点：

• Common or Independent Clock
• Standard or FWFT Read Mode
• Symmetric or Non-symmetric Port Aspect Ratio

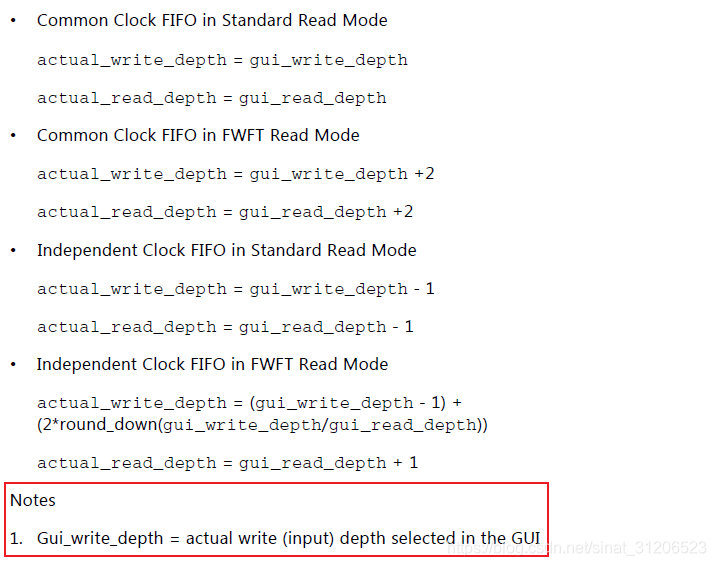

拒绝与FIFO的配置，FIFO的深度也不同： [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-mzEXP2a1-1604323425225)(Xilinx FIFO Generate 需要注意Actual Depth.assets/image-20201102133808071.png)]

可以在FIFO Generator GUI中看到选在的FIFO配置不同，对应的Actual Depth有不同的显示：

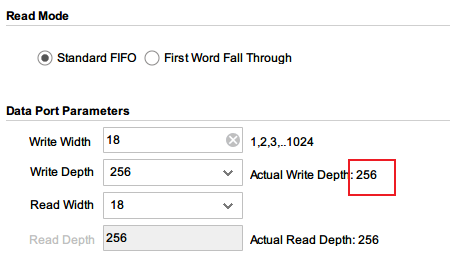

• Common Clock FIFO in Standard Read Mode：

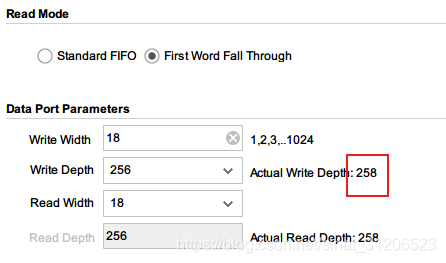

• Common Clock FIFO in FWFT Read Mode：

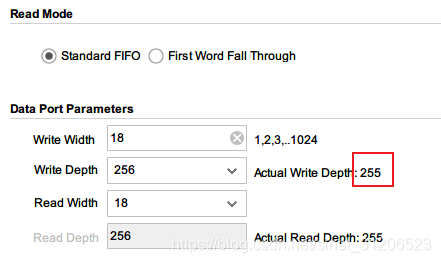

• Independent Clock FIFO in Standard Read Mode：

• Independent Clock FIFO in FWFT Read Mode：

Built_In FIFOs

Built-In FIFO的实际深度取决于下面由实现改变而引起的特点：

• Common or Independent Clock
• Standard or FWFT Read Mode
• Built-In FIFO primitive used in implenmentation（minimum depth is 512）

不同的FIFO配置不同，FIFO深度的计算也不同；

（非完整表，后续未展示）

Warning

在GUI上面进行FIFO配置的时候，一定要注意显示的内容；

如果对内容不理解，强烈建议GUI配置之后，单独IP跑仿真去观察重要信号的含义；

在Vivado中可以运行对实例化的FIFO IP 仿真，观察FIFO的容量，FULL，EMPTY等信号，可以了解FIFO的工作状态，对后续设计提供便捷性。
