生命不歇，挖坑不止！另一种挖洞算法的实现！

这次就不用物理链条了，换一种方式实现。

回顾

在 物理挖洞-优化篇 和 物理挖洞-实现篇 中介绍了一种用多边形链条组件(cc.PhysicsChainCollider)实现物理挖洞的方法。这次打算用多边形碰撞组件(cc.PhysicsPolygonCollider)去实现物理挖洞。

建议先看前两篇的讲解，有助于更快理解这篇文章。

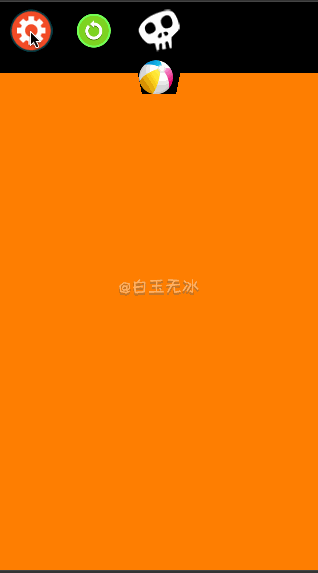

效果预览

微信小游戏-ios-端效果预览

实现步骤

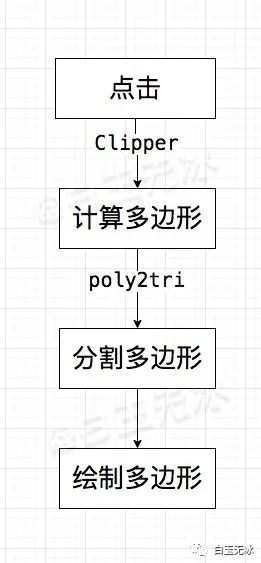

整体思路是，先用 Clipper 去计算多边形，接着用 poly2tri 将多边形分割成多个三角形，最后用多边形刚体填充。

引入第三方库

Clipper

Clipper 是一个强大的用于多边形计算的运算库。前往下面这个地址下载，并作为插件导入 creator 。

http://jsclipper.sourceforge.net

为什么这次不用 物理挖洞-实现篇 中的 PolyBool 呢？

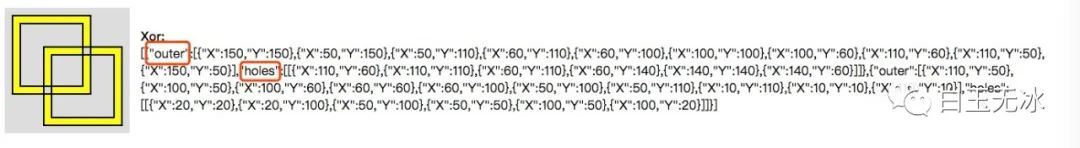

经测试发现 Clipper 的效率会比 PolyBool 高，并且 Clipper 内置了一个方法可以明确知道哪些多边形是洞。

poly2tri

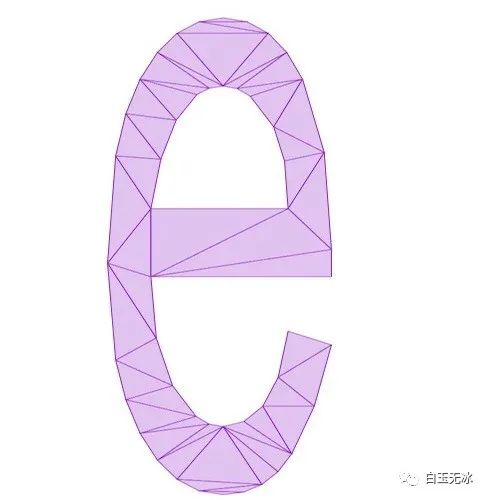

poly2tri 是一个把多边形分割成三角形的库。下载地址如下：

https://github.com/r3mi/poly2tri.js

poly2tri 的使用有一些要注意的，大致就是不能有重复的点，不能有相交的形状。

初始化准备

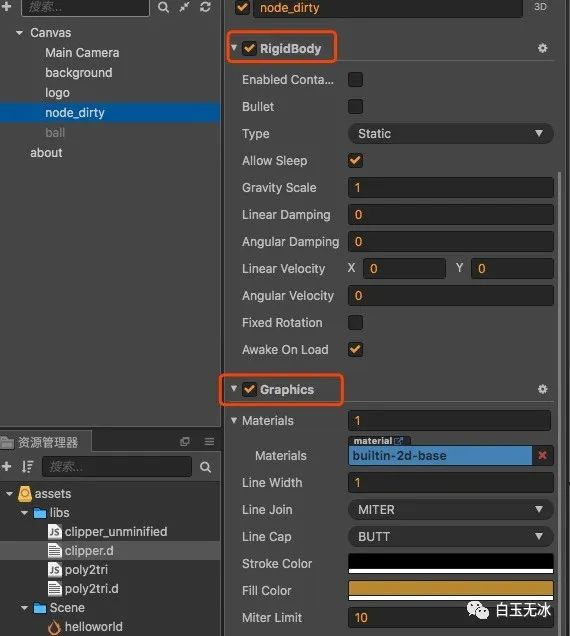

先在场景中添加一个物理节点，一个绘图组件(用来画图)。

接着把物理引擎打开，监听触摸事件。

// onLoad() {
// 多点触控关闭
cc.macro.ENABLE_MULTI_TOUCH = false;
cc.director.getPhysicsManager().enabled = true;this.node_dirty.on(cc.Node.EventType.TOUCH_START, this._touchMove, this);
this.node_dirty.on(cc.Node.EventType.TOUCH_MOVE, this._touchMove, this);
// }

扩展多边形碰撞的组件

为了方便管理多边形碰撞组件，新建一个脚本 PhysicsPolygonColliderEx.ts。

初始化

因为物理碰撞体需要物理刚体，我们可以加一些限制，并把这个菜单指向物理碰撞体的菜单中。

const { ccclass, property, menu, requireComponent } = cc._decorator;
@ccclass
@menu("i18n:MAIN_MENU.component.physics/Collider/PolygonEX-lamyoung.com")
@requireComponent(cc.RigidBody)
export default class PhysicsPolygonColliderEx extends cc.Component {
}

我们就可以在刚体节点中添加这个插件脚本了。

既然要用到多边形碰撞体，就定义一个多边形碰撞体数组。

private _physicsPolygonColliders: cc.PhysicsPolygonCollider[] = [];

因为 Clipper 中计算的结构是 {X,Y}。

所以加个变量记录多边形顶点信息。

private _polys: { X: number, Y: number }[][] = [];

因为不同的库用的数据结构不同，所以添加两个转换方法。

private _convertVecArrayToClipperPath(poly: cc.Vec2[]) {return poly.map((p) => { return { X: p.x, Y: p.y } });
}private _convertClipperPathToPoly2triPoint(poly: { X: number, Y: number }[]) {return poly.map((p) => { return new poly2tri.Point(p.X, p.Y) });
}

加一个初始化数据的接口。

init(polys: cc.Vec2[][]) {this._polys = polys.map((v) => { return this._convertVecArrayToClipperPath(v) });
}

计算多边形

参考 Clipper 中的使用例子，写一个多边形差集调用。

//polyDifference(poly: cc.Vec2[]) {
const cpr = new ClipperLib.Clipper();
const subj_paths = this._polys;
const clip_paths = [this._convertVecArrayToClipperPath(poly)]
cpr.AddPaths(subj_paths, ClipperLib.PolyType.ptSubject, true);
cpr.AddPaths(clip_paths, ClipperLib.PolyType.ptClip, true);
const subject_fillType = ClipperLib.PolyFillType.pftEvenOdd;
const clip_fillType = ClipperLib.PolyFillType.pftEvenOdd;
const solution_polytree = new ClipperLib.PolyTree();
cpr.Execute(ClipperLib.ClipType.ctDifference, solution_polytree, subject_fillType, clip_fillType);
const solution_expolygons = ClipperLib.JS.PolyTreeToExPolygons(solution_polytree);
this._polys = ClipperLib.Clipper.PolyTreeToPaths(solution_polytree);

分割多边形并添加刚体

参考 poly2tri 中的使用，写一个多边形分割成三角形的调用。记得要把上面返回的数据转成 poly2tri 中可以使用的数据格式。

// polyDifference(poly: cc.Vec2[]) {
let _physicsPolygonColliders_count = 0;
for (const expolygon of solution_expolygons) {const countor = this._convertClipperPathToPoly2triPoint(expolygon.outer);const swctx = new poly2tri.SweepContext(countor);const holes = expolygon.holes.map(h => { return this._convertClipperPathToPoly2triPoint(h) });swctx.addHoles(holes);swctx.triangulate();const triangles = swctx.getTriangles();// 逐一处理三角形...
}

然后再逐一处理分割好的三角形，修改 cc.PhysicsPolygonCollider 的 points 属性。

// 逐一处理三角形...
for (const tri of triangles) {let c = this._physicsPolygonColliders[_physicsPolygonColliders_count];if (!c) {//没有的话就创建c = this.addComponent(cc.PhysicsPolygonCollider);c.friction = 0;c.restitution = 0;this._physicsPolygonColliders[_physicsPolygonColliders_count] = c;}c.points = tri.getPoints().map((v, i) => {return cc.v2(v.x, v.y)});c.apply();_physicsPolygonColliders_count++;
}
// 剩余不要用的多边形清空。
this._physicsPolygonColliders.slice(_physicsPolygonColliders_count).forEach((v => {if (v.points.length) {v.points.length = 0;v.apply();}
}));

绘制泥土

只要在遍历三角形的时候逐点画线就行了。

if (i === 0) ctx.moveTo(v.x, v.y);
else ctx.lineTo(v.x, v.y);

添加命令队列

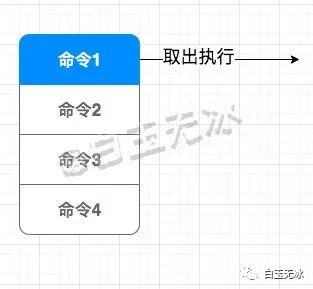

为了不让每帧计算量过多，添加一个命令队列。

private _commands: { name: string, params: any[] }[] = [];pushCommand(name: string, params: any[]) {this._commands.push({ name, params });
}

在每次更新的时候，取出几个命令去执行。

lateUpdate(dt: number) {if (this._commands.length) {// 每帧执行命令队列for (let index = 0; index < 2; index++) {const cmd = this._commands.shift();if (cmd)this[cmd.name](...cmd.params);elsebreak;}}
}

涂抹地形

整体思路和 物理挖洞-优化篇 和 物理挖洞-实现篇 差不多。不清楚的话，可以回看这两篇文章。

这次不同的是，加了一个涂抹步长控制，当涂抹间隔太小的时候，就不参与计算。

private _touchStartPos: cc.Vec2;
private _touchStart(touch: cc.Touch) {this._touchStartPos = undefined;this._touchMove(touch);
}private _touchMove(touch: cc.Touch) {const regions: cc.Vec2[] = [];const pos = this.graphics.node.convertToNodeSpaceAR(touch.getLocation());const count = DIG_FRAGMENT;if (!this._touchStartPos) {// 画一个圆（其实是多边形）for (let index = 0; index < count; index++) {const r = 2 * Math.PI * index / count;const x = pos.x + DIG_RADIUS * Math.cos(r);const y = pos.y + DIG_RADIUS * Math.sin(r);regions.push(this._optimizePoint([x, y]));}this._touchStartPos = pos;} else {const delta = pos.sub(this._touchStartPos);// 手指移动的距离太小的话忽略if (delta.lengthSqr() > 25) {// 这里是合并成一个顺滑的图形  详细上一篇文章const startPos = this._touchStartPos;for (let index = 0; index < count; index++) {const r = 2 * Math.PI * index / count;let vec_x = DIG_RADIUS * Math.cos(r);let vec_y = DIG_RADIUS * Math.sin(r);let x, y;if (delta.dot(cc.v2(vec_x, vec_y)) > 0) {x = pos.x + vec_x;y = pos.y + vec_y;} else {x = startPos.x + vec_x;y = startPos.y + vec_y;}regions.push(this._optimizePoint([x, y]));}this._touchStartPos = pos;}}if (regions.length)this.polyEx.pushCommand('polyDifference', [regions, this.graphics]);
}private _touchEnd(touch: cc.Touch) {this._touchStartPos = undefined;
}

小结

以上为白玉无冰使用 Cocos Creator v2.3.3 开发"物理挖洞之多边形碰撞体挖洞"的技术分享。如果对你有点帮助，欢迎分享给身边的朋友。
