p5.js 动态图形临摹
- 本篇博客主要介绍如何用代码加上一些简单的数学函数来生成图形。
- 第一幅图形
- 图形介绍
- 实现过程
- 运行结果
- 全部代码
- 第二幅图形
- 图形介绍
- 实现过程
- 运行结果
本篇博客主要介绍如何用代码加上一些简单的数学函数来生成图形。
第一幅图形
图形介绍
用编程方式临摹下图,大家可以看到,下图主要是使用一些简单的数学函数来生成的动图。

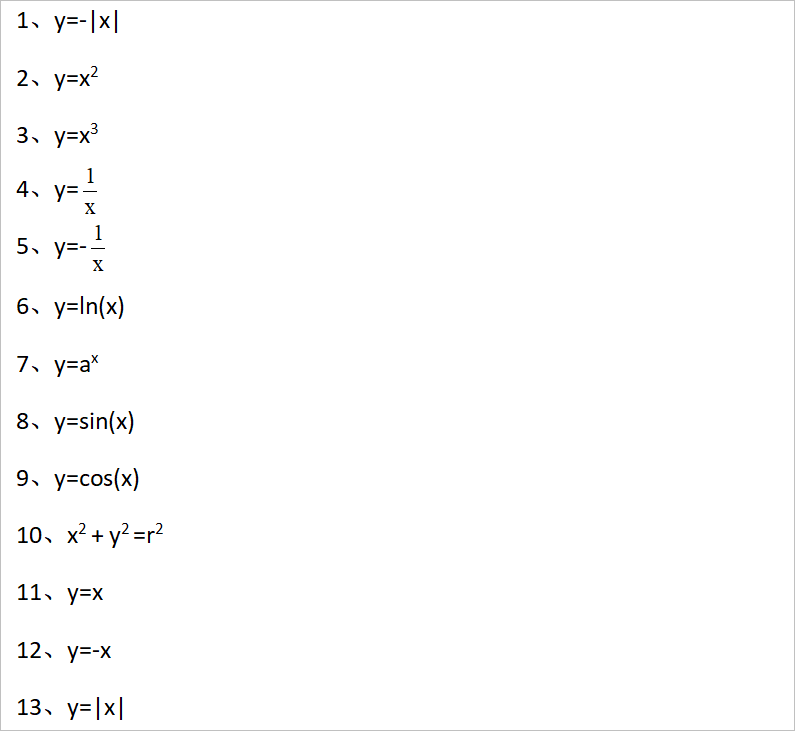

用到的数学函数有以下13种:
实现过程
为了方便画图,首先把坐标原点移到画布中央位置,设置线宽、背景色
其中获取程序运行的时间用来实现图像的运动。(单位为:毫秒)
let millisecond = millis();
function setup() {createCanvas(400, 400);
}let num=0;
let millisecond1 = 0;
let h=200;
let w=200;
let flag=0;
function draw() {let parameter=1;background(255);strokeWeight(4);translate(h, w);let millisecond = millis();
}
下面开始实现
用简单的线条画出人物的形状
//身体arc(0, 13, 45, 75, 0, 2*PI);//头circle(0,-50,50);if(millisecond1<500){//腿line(-10,48,-30,90);line(-30,90,-20,125);line(10,48,20,125);//脚line(-20,125,-40,135);line(20,125,40,135);}else if(millisecond1>3000&&millisecond1<3500){//腿line(10,48,30,90);line(30,90,20,125);line(-10,48,-20,125);//脚line(20,125,40,135);line(-20,125,-40,135);}else {//腿line(10,48,20,125);line(-10,48,-20,125);//脚line(20,125,40,135);line(-20,125,-40,135);}//眼睛circle(10,-55,5);circle(-10,-55,5);//嘴巴arc(0, -45, 15, 10, 0, PI);//耳朵arc(-25, -47, 10, 10, HALF_PI, PI+HALF_PI);arc(25, -47, 10, 10, -HALF_PI, HALF_PI);//头发line(0,-75,-15,-90);
}
第一个函数实现:
//y=-|x|if(millisecond1<500.0){line(5,-25,55,25);line(-5,-25,-55,25);}
第二个函数实现:
//y=pow(x,2)else if(millisecond1<1500.0)for(x;x<8;x+=0.1){line(x*7,-(x*x)-25,(x+0.1)*7,-((x+0.1)*(x+0.1)+25));line(-x*7,-(x*x)-25,-(x+0.1)*7,-((x+0.1)*(x+0.1)+25));}
第三个函数实现:
//y=pow(x,3)else if(millisecond1<2000.0)for(x;x<4;x+=0.1){line(x*13,-(pow(x,3))-25,(x+0.1)*13,-(pow((x+0.1),3)+25));line(-x*13,(pow(x,3))-25,-(x+0.1)*13,(pow((x+0.1),3)-25));}
第四个函数实现:
//y=pow(x,-1)else if(millisecond1<2500.0)for(x;x<0.5;x+=0.02){line(x*100,-(pow(x,-1))-25,(x+0.1)*100,-(pow((x+0.1),-1)+25));line(-x*100,pow(x,-1)-25,-(x+0.1)*100,pow((x+0.1),-1)-25);}
第五个函数实现:
//y=-pow(x,-1)else if(millisecond1<3000.0)for(x;x<0.5;x+=0.02){line(-x*100,-(pow(x,-1))-25,-(x+0.1)*100,-(pow((x+0.1),-1)+25));line(x*100,pow(x,-1)-25,(x+0.1)*100,pow((x+0.1),-1)-25);}
第六个函数实现:
//y=log(x)else if(millisecond1<3500.0)for(x;x<50;x+=0.02){line(x*3-70,4*log(x)-36,(x+0.1)*3-70,4*log(x+0.1)-36);}
第七个函数实现:
//y=pow(a,x) 采取y=log(x)的对称else if(millisecond1<4000.0)for(x;x<50;x+=0.02){line(-x*3+70,4*log(x)-36,-(x+0.1)*3+70,4*log(x+0.1)-36);}
第八个函数实现:
//y=sin(x)else if(millisecond1<4500.0)for(x=-1.0;x<3.14;x+=0.02){line(x*15+22,sin(x)*15-10,(x+0.1)*15+22,sin(x+0.1)*15-10);line(-x*15-22,-sin(x)*15-35,-(x+0.1)*15-22,-sin(x+0.1)*15-35);}
第九个函数实现:
//y=cos(x)else if(millisecond1<5000.0)for(x=-0.5;x<3.14;x+=0.02){line(x*15+15,-cos(x)*15-10,(x+0.1)*15+15,-cos(x+0.1)*15-10);line(-x*15-15,-cos(x)*15-10,-(x+0.1)*15-15,-cos(x+0.1)*15-10);}
第十个函数实现:
//pow(x,2)+pow(y,2)=pow(r,2)else if(millisecond1<5500.0){noFill();circle(0,-65,80);}
第十一个函数实现:
//y=xelse if(millisecond1<6000.0){line(10,-25,60,-75);line(-60,25,-10,-25);}
第十二个函数实现:
//y=-xelse if(millisecond1<6500.0){line(-10,-25,-60,-75);line(60,25,10,-25);}
第十三个函数实现:
//y=|x|else if(millisecond1<7000.0){line(-10,-25,-60,-75);line(10,-25,60,-75);}
运行结果
运行结果如下图所示:
通过不停的坐标转换来实现运动效果,代码中通过改变h的值来实现此效果:
if(h<=350&&flag==0){h+=parameter;if(h==350)flag=1;}if(h>=50&&flag==1){h-=parameter;if(h==50)flag=0;}
实现运动后,突发奇想,试着改变一下小人的移动速来看一下会有怎样的效果,通过定义parameter来表示人物的运动的相对速度
let parameter=1;
下面是不同parameter对应的运动效果:
parameter=1;
parameter=2;
parameter=5;
parameter=10;
parameter=25;
parameter=75;
parameter=150;
全部代码
// An highlighted block
function setup() {createCanvas(400, 400);
}let num=0;
let millisecond1 = 0;
let h=200;
let w=200;
let flag=0;
function draw() {let parameter=1;if(h<=350&&flag==0){h+=parameter;if(h==350)flag=1;}if(h>=50&&flag==1){h-=parameter;if(h==50)flag=0;}background(255);strokeWeight(4);translate(h, w);let millisecond = millis();stroke(62,188,202);millisecond1 = millisecond -7000*num;//print(millisecond1);//身体arc(0, 13, 45, 75, 0, 2*PI);//头circle(0,-50,50);if(millisecond1<500){//腿line(-10,48,-30,90);line(-30,90,-20,125);line(10,48,20,125);//脚line(-20,125,-40,135);line(20,125,40,135);}else if(millisecond1>3000&&millisecond1<3500){//腿line(10,48,30,90);line(30,90,20,125);line(-10,48,-20,125);//脚line(20,125,40,135);line(-20,125,-40,135);}else {//腿line(10,48,20,125);line(-10,48,-20,125);//脚line(20,125,40,135);line(-20,125,-40,135);}//眼睛circle(10,-55,5);circle(-10,-55,5);//嘴巴arc(0, -45, 15, 10, 0, PI);//耳朵arc(-25, -47, 10, 10, HALF_PI, PI+HALF_PI);arc(25, -47, 10, 10, -HALF_PI, HALF_PI);//头发line(0,-75,-15,-90);let x=0;//y=-|x|//stroke('red');if(millisecond1<500.0){line(5,-25,55,25);line(-5,-25,-55,25);}else if(millisecond1<580.0){line(6,-25,56,15);line(-6,-25,-56,15);}else if(millisecond1<660.0){line(7,-25,57,0);line(-7,-25,-57,0);}else if(millisecond1<740.0){line(8,-25,58,-15);line(-8,-25,-58,-15);}else if(millisecond1<820.0){line(9,-25,59,-25);line(-9,-25,-59,-25);}else if(millisecond1<1000.0){line(8,-25,58,-50);line(-8,-25,-58,-50);}//y=pow(x,2)else if(millisecond1<1500.0)for(x;x<8;x+=0.1){line(x*7,-(x*x)-25,(x+0.1)*7,-((x+0.1)*(x+0.1)+25));line(-x*7,-(x*x)-25,-(x+0.1)*7,-((x+0.1)*(x+0.1)+25));}//y=pow(x,3)else if(millisecond1<2000.0)for(x;x<4;x+=0.1){line(x*13,-(pow(x,3))-25,(x+0.1)*13,-(pow((x+0.1),3)+25));line(-x*13,(pow(x,3))-25,-(x+0.1)*13,(pow((x+0.1),3)-25));}//y=pow(x,-1)else if(millisecond1<2500.0)for(x;x<0.5;x+=0.02){line(x*100,-(pow(x,-1))-25,(x+0.1)*100,-(pow((x+0.1),-1)+25));line(-x*100,pow(x,-1)-25,-(x+0.1)*100,pow((x+0.1),-1)-25);}//y=-pow(x,-1)else if(millisecond1<3000.0)for(x;x<0.5;x+=0.02){line(-x*100,-(pow(x,-1))-25,-(x+0.1)*100,-(pow((x+0.1),-1)+25));line(x*100,pow(x,-1)-25,(x+0.1)*100,pow((x+0.1),-1)-25);}//y=log(x)else if(millisecond1<3500.0)for(x;x<50;x+=0.02){line(x*3-70,4*log(x)-36,(x+0.1)*3-70,4*log(x+0.1)-36);}//y=pow(a,x) 采取y=log(x)的对称else if(millisecond1<4000.0)for(x;x<50;x+=0.02){line(-x*3+70,4*log(x)-36,-(x+0.1)*3+70,4*log(x+0.1)-36);}//y=sin(x)else if(millisecond1<4500.0)for(x=-1.0;x<3.14;x+=0.02){line(x*15+22,sin(x)*15-10,(x+0.1)*15+22,sin(x+0.1)*15-10);line(-x*15-22,-sin(x)*15-35,-(x+0.1)*15-22,-sin(x+0.1)*15-35);}//y=cos(x)else if(millisecond1<5000.0)for(x=-0.5;x<3.14;x+=0.02){line(x*15+15,-cos(x)*15-10,(x+0.1)*15+15,-cos(x+0.1)*15-10);line(-x*15-15,-cos(x)*15-10,-(x+0.1)*15-15,-cos(x+0.1)*15-10);}//pow(x,2)+pow(y,2)=pow(r,2)else if(millisecond1<5500.0){noFill();circle(0,-65,80);}//y=xelse if(millisecond1<6000.0){line(10,-25,60,-75);line(-60,25,-10,-25);}//y=-xelse if(millisecond1<6500.0){line(-10,-25,-60,-75);line(60,25,10,-25);}//y=|x|else if(millisecond1<7000.0){line(-10,-25,-60,-75);line(10,-25,60,-75);}else{num=num+1;print(num);}}
第二幅图形
图形介绍
该图形是由大小不同的圆通过做直线变速运动形成。
实现过程
首先实现单个圆形体,函数中(x,y)表示圆心坐标。
function pic1(x,y){let r = 400;let i = 0;for(i;i<400;i=i+40){circle(x,y,r-i);}
}
在画布上画出图形
let num1=0;
let num2=400;
let flag1= false;
let flag2= false;
function setup() {}function draw() {createCanvas(400, 400)background(255)noFill()strokeWeight(15)pic1(num1,200)pic1(num2,200)
}
通过flag的变化来实现图形的左右运动,f对于num1对应的图形flag为假是向右运动,为真时向左运动。另一个图型相反。通过更改num1每次的变化数值来实现速度的变化,可以观察到,圆形体在运行到边缘时有明显的减速过程,通过修改num1每次的变化数值为1实现减速的效果。
let parameter=4;
if(!flag1){if(num1<380)num1+=parameter;elsenum1+=1;if(num1==400)flag1 = true;
}
if(flag1){if(num1>20)num1-=parameter;elsenum1-=1;if(num1==0)flag1 = false;
}if(!flag2){if(num2>20)num2-=parameter;elsenum2-=1;if(num2==0)flag2 = true;
}
if(flag2){if(num2<380)num2+=parameter;elsenum2+=1;if(num2==400)flag2 = false;
}
运行结果
运行结果如下图所示:
parameter=4时,和原图效果差不多
下面是不同parameter对应的运动效果:
parameter=8;
parameter=20;
parameter=40;
parameter=65;
parameter=80;
parameter=100;
parameter=200;
