示波器通常有四种捕获方式:

1)标准模式

示波器对信号进行等间隔采样,该模式最大程度地保证了信号的最原始状态,对于大多数波形来说,使用该模式可以产生最佳的显示效果。



2)高分辨率模式

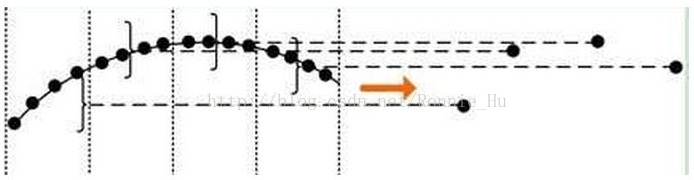

这种模式的原理是将一个波形分成N份(比如5份),然后将一份波形的点求平均,最终一个波形就变成了N个点。这种处理方式能够有效改善系统的等效分辨率,本质上是一种数字滤波。用于求平均的点数越多,分辨率提高得越多,显示的波形就越光滑,从而达到减少噪声的目的。



3)峰值模式

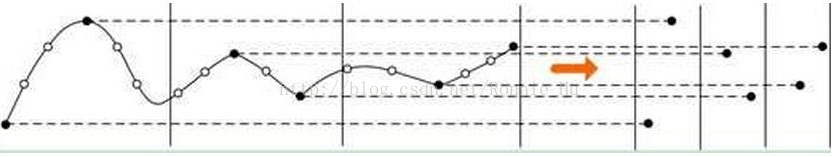

这种模式采集一个采样间隔信号中的最大值和最小值,该种模式可以有效观察到偶尔发生的窄脉宽,在捕获高频毛刺方面很实用,可以获取信号的包络或可能丢失的窄脉冲,使用该模式会使波形显示的噪声比较明显。



4)平均模式

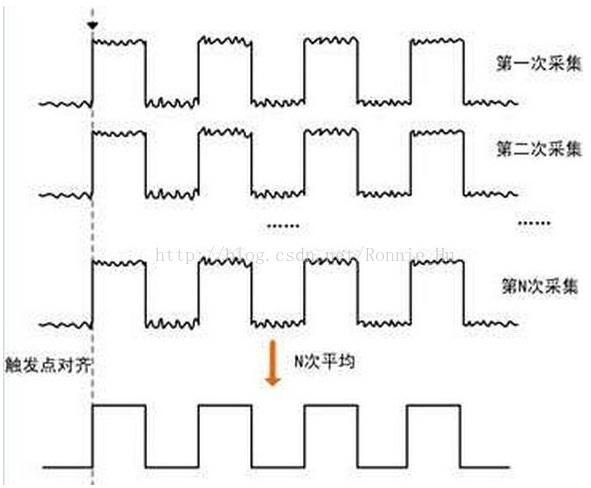

采集N屏信号,将它们在触发位置对齐,然后作平均。使用该模式,在减小噪声的同时,保持了原有的带宽,适用于观测周期性重复信号,其滤波效果提升了示波器的垂直分辨率。该模式特别适用于谐波分析和电源质量分析。



实测对比:

在输入一个相同信号时,标准模式可以观察到信号中存在的噪声,峰值模式下信号的噪声比较明显,而在平均模式和高分辨率模式下,波形十分平滑,几乎看不到噪声。



源自:《ZDS2000系列示波器四种捕获模式介绍》,广州致远电子股份有限公司。
