4路光纤卡资料保存：82-基于Xilinx Virtex-5LXT FPGA的四路光纤PCIE卡(4路光纤卡)

1、板卡特点：
　　1)  主芯片采用Xilinx Virtex-5LXT FPGA。
　　　　前面板提供4路光纤接口，速率可达2.5Gbps/3.125Gbps，用户可以选择自定义协议或Aurora协议或工业标准协议。
　　2)  用户自定义IO支持标准LVDS接口或单端接口。
　　3)  支持PCIE×8 Gen1，传输速度可达2.0GB/s。
　　　　使用8个DDR2颗粒，总存储容量达到1GB。4个DDR2颗粒组成一个32位512MB乒缓存，另4个DDR2颗粒组成一个32位512MB乓缓存，当不作乒乓使用时，合成1个64位1GB缓存。
　　4)  加固级，符合PCIE v1.1规范。

2、硬件功能(板卡性能)：

　　1)  高端FPGA、灵活性以及丰富的I/O。
　　　　该模块主芯片采用Xilinx Virtex-5LXT FPGA，带PCI Express Endpoint模块、高速串行通讯接口、DDR2内存接口和用户自定义I/O接口。该板的前面板接口采用光纤接口，传输速率可选：1.25Gbps、2.5Gbps、3.125Gbps等，还可以选择传输协议：自定义协议或Aurora协议或工业标准协议，非常方便用户进行各种光纤接口应用。

　　2) Xilinx Virtex-5LXT FPGA
　　　　如果需要更多的资源，可以选用XC5VLX85T或XC5VLX110T。能够实现数据预处理及数据通讯。
　　　　采用FPGA内嵌的PCI Express Endpoint模块，支持PCI Express 1/2/4/8Lane，符合PCI Expressv1.1，每个lane的传输速率是2.5Gbps。
　　　　该FPGA内嵌12个高速串行收发器RocketIO GTP，每个GTP的线速率为100Mbps～3.75Gbps。其中4个连接到前面板提供4路光纤接口，用户可以选择自定义协议或Aurora协议或工业标准协议。

　　3)  DDR2 SDRAM
　　　　整板DDR2内存总容量达到1GB.DDR2 SDRAM时钟高达 266MHz。DDR2 SDRAM颗粒采用64M×8位。4个DDR2颗粒组成一个32位512MB乒缓存，另4个DDR2颗粒组成一个32为512MB乓缓存，当不作乒乓使用时，可以合成1个64位1GB缓存。

　　4)     前面板出线
　　　　可以选择安装4个SFP的2.5Gbps/850nm的光模块。光模块也可以选用其他波长的。

　　5)  自定义IO线
　　　　该板提供自定义72路2.5V/3.3V单端I/O，或36路LVDS I/O。

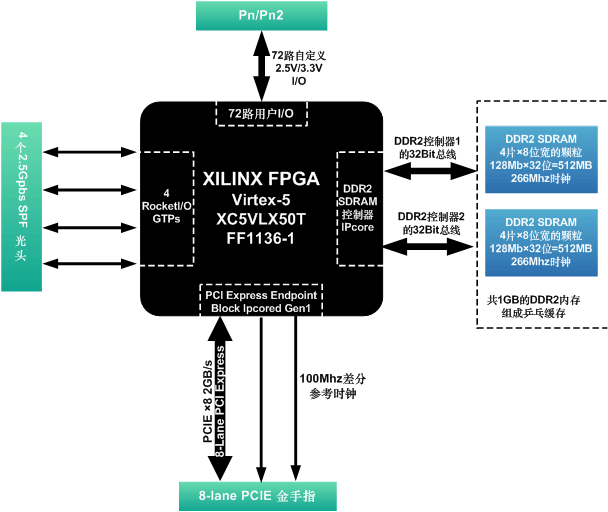

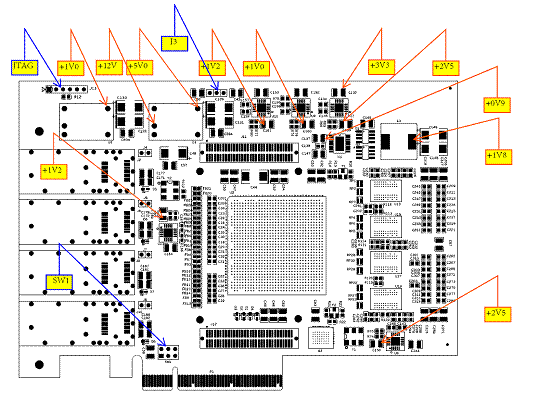

接口定义：

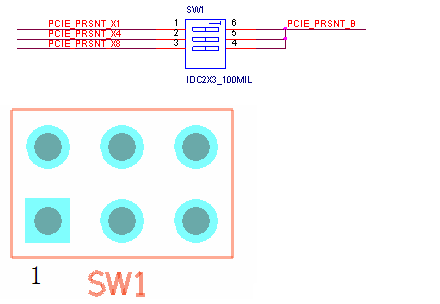

A)  SW1 (默认X4连接)

B) J3 （默认+2V5）

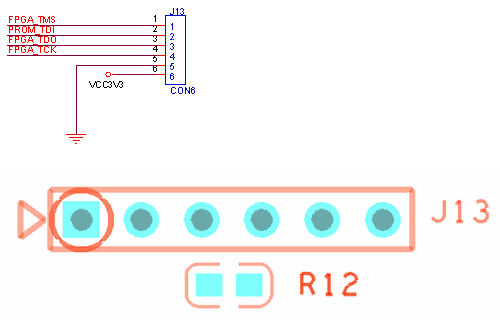

C) JTAG

D)  扩展接口

3、软件部分：（光纤模块支持下面2个端口）
　　本PCIE IO 卡提供FPGA所有接口的VHDL/Verilog HDL DEMO代码，包括各个RocketIO/DDR2/PCI Express接口的代码及范例，用户使用Xilinx ISE开发工具使用样例代码可以进行快速原型开发与评估。
　　支持windowsXP驱动，DDK，Drivestudio开发，DMA操作。

4、 应用领域
　　数字信号处理，高速数据采集，图像数据处理和采集。
