Dynamic Routing Between Capsules

Dynamic Routing Between Capsules学习资料总结

Dynamic Routing Between Capsules（NIPS2017）
Dynamic Routing Between Capsules这篇文章已被NIPS 2017接收。2017年10月28日被提交到了预印版论文平台上。

摘要：Capsule 是一组神经元，其活动向量（activity vector）表示特定实体类型的实例化参数，如对象或对象部分。我们使用活动向量的长度表征实体存在的概率，向量方向表示实例化参数。同一水平的活跃 capsule 通过变换矩阵对更高级别的 capsule 的实例化参数进行预测。当多个预测一致时，更高级别的 capsule 变得活跃。我们展示了判别式训练的多层 capsule 系统在 MNIST 数据集上达到了顶尖的性能，并且在识别高度重叠数字任务中比传统卷积网络的性能优越很多。为了达到这些结果，我们使用迭代的路由协议机制（routing-by-agreement mechanism）：较低级别的 capsule 偏向于将输出发送至高级别的 capsule，有了来自低级别 capsule 的预测，高级别 capsule 的活动向量具备较大的标量积。

参考资料：

[1] Sabour S, Frosst N, Hinton G E. Dynamic Routing Between Capsules[J]. 2017.

[2] 知乎话题：https://www.zhihu.com/question/67287444/answer/254512736

[3] 机器之心：https://mp.weixin.qq.com/s/WspmbqlwdxKXH1cgbkuGwQ

[4] 代码实现：https://github.com/naturomics/CapsNet-Tensorflow

1、用一组 Capsules替代神经网络的一层

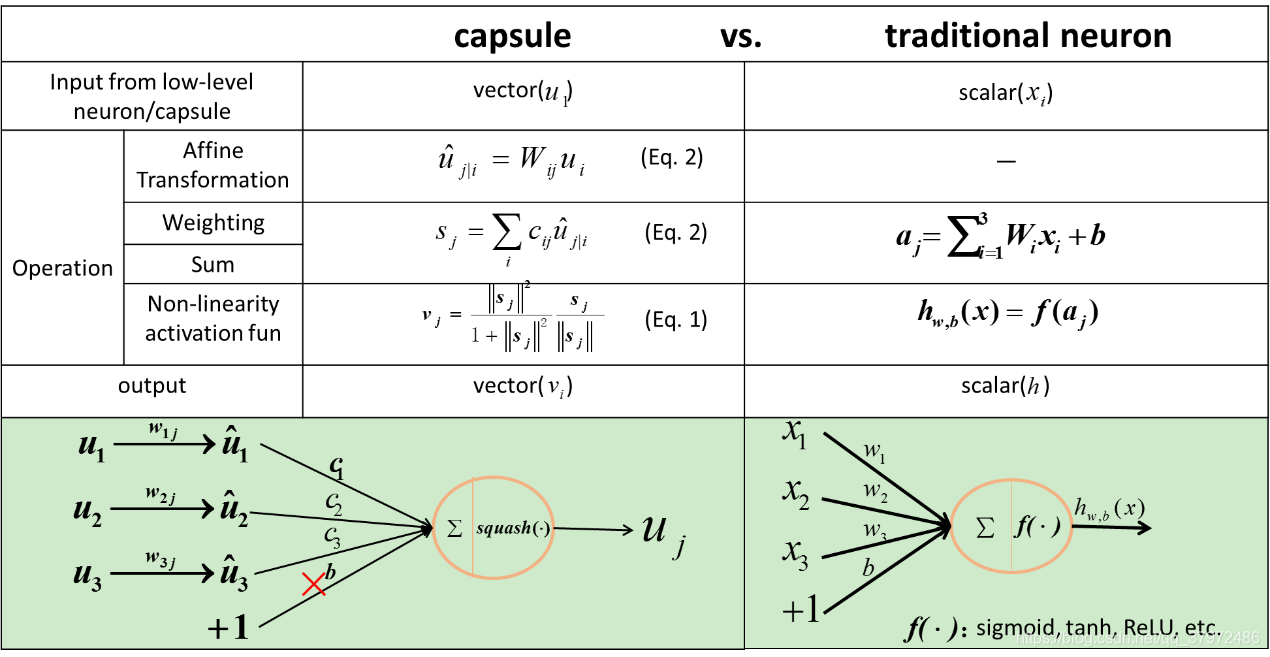

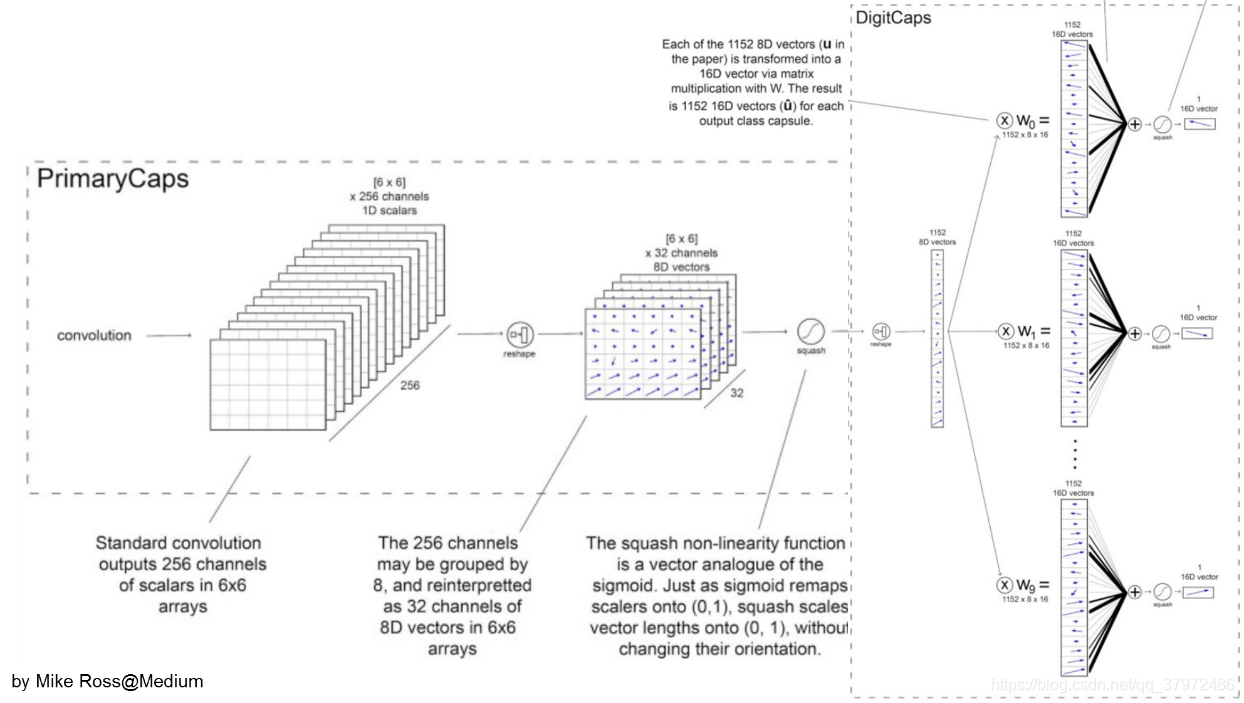

现在 layer 中的 neuron 太过简单，本身很难表征概念；而Capsule使用向量作为输入输出，而向量就可以作为良好的表征（比如word2vec中的向量就可以良好表征词汇），与一般的向量表征不同，Capsule 的输出向量表征了两个部分：其长度表征了某个实例（物体，视觉概念或者它们的一部分）出现的概率，其方向表征了物体的某些图形属性（位置，颜色，方向，形状等等）。下图（来源[4]）展示了capsule与传统神经元之间的区别：

2、动态路由算法（Routing by agreement）

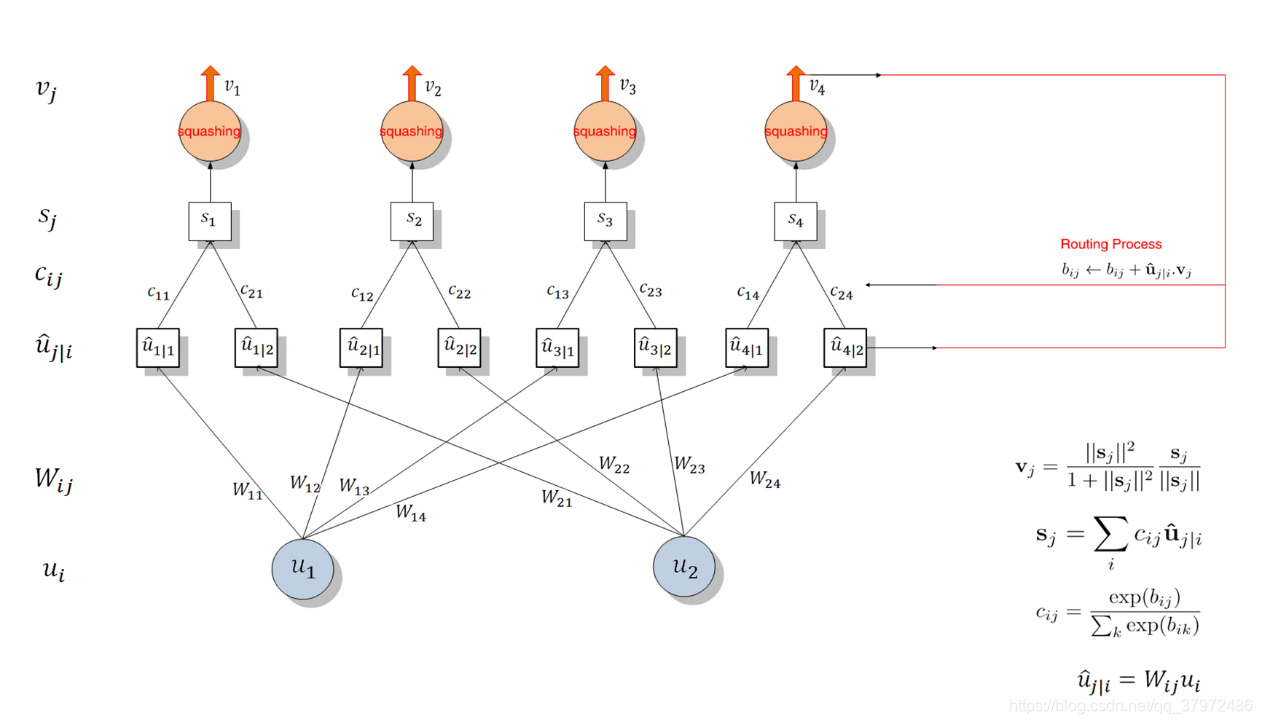

一组 Capsules层可以表示为(来源[3])：

输入输出向量的长度表示了某个实体出现的概率，所以它的值必须在 0 到 1 之间。为了实现这种压缩，并完成 Capsule 层级的激活功能，Hinton 等人使用了一个被称为squashing的非线性函数。该非线性函数将向量的长度缩放到在0和1之间，方向保持不变。以下是该非线性函数的表达式：

Capsule 处理输入分为两个阶段：仿射变换和routing。仿射变换一定程度上是借用神经网络中的线性组合的概念，不过这个仿射变换不是针对一个神经元（也就是只有一个matrix），而是针对capsules （多个matrices），亦即:（其中ui是下层的输入向量，由前层的标号为i的capsule产生，u^j|i是仿射变换后的结果，送给后层的标号为j的capsule）。

其中cij为耦合系数（coupling coefficients），该系数由迭代的动态路由选择过程确定。Capsule i的耦合系数和上面层级所有的 Capsule 耦合系数和为 1，并且由routingsoftmax决定，该 softmax 函数中的bij初始为 Capsule i 应该和 Capsule j 耦合的对数先验概率：

对数先验（log priors）可以同时和其它权重有区别地进行学习。它们依赖于两个 Capsule 的位置与类型，但不依赖于当前的输入图像。初始化耦合系数可以通过测量前面层级中每一个 Capsule j 的当前输入vj和 Capsule i 的预测间一致性（agreement），然后借助该测量的一致性迭代地精炼更新耦合系数。这个一致性（agreement）可以简单地设置为标量乘积。

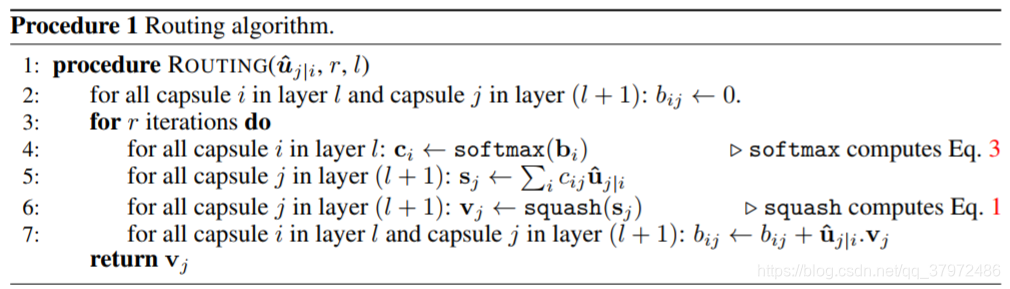

算法如下:

3、CapsNet架构

这是一个简单的用于手写体数字识别的 CapsNet 架构。该架构只有两个卷积层和一个全连接层。Conv1有256个9×9卷积核，步幅为1，带有ReLU激活。该层将像素强度（pixel intensity）转换成局部特征检测器的活动，然后作为输入传送至主 capsule 中。

第一层的卷积层是最低级别的多维实体，从逆向图（inversegraphics）的角度来看，激活该层对应的是逆转渲染过程（rendering process）。这和将多个实例化部分拼合起来组成一个整体有所不同。

第二个层（Primary Capsules）是一个卷积 capsule 层，具有 32 个通道的8D capsule（即每个卷积层包括 8 个卷积单元，每个卷积单元有一个9×9核，步幅为2）。每个主 capsule 输出接收到所有 256×8×1 Conv1 单元的输出，它们的感受野与 capsule 的中心位置重叠。PrimaryCapsules 一共有 [32, 6, 6] capsule 输出（每个输出都是一个 8D 向量），[6, 6] 网格中的每个 capsule 彼此共享权重。

最后的层（DigitCaps）的每个数字类别都有一个16D capsule，每个 capsule 接收来自上面一层所有capsule的输入。

路由选择算法只在两个连续的 capsule 层之间执行（如 PrimaryCapsules 和 DigitCaps）。Conv1 的输出是 1D 的，无法对其空间进行定位。因此 Conv1 和 PrimaryCapsules 之间无法进行路由选择。所有路由选择bij都要被初始化为0。因此最初 capsule 输出ui以同样的概率cij被发送至下一层capsules。

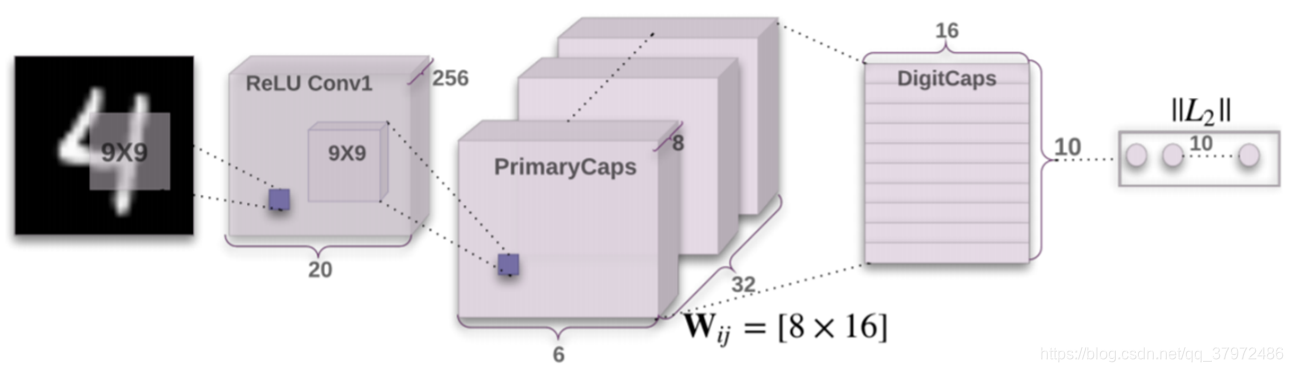

该架构另一种直观的表示方法：

4、损失函数
DigitCaps 层输出向量的长度即某个类别的概率，耦合系数cij是通过一致性 Routing 进行更新的，他并不需要根据损失函数更新，但整个网络其它的卷积参数和 Capsule 内的Wij都需要根据损失函数进行更新。一般我们就可以对损失函数直接使用标准的反向传播更新这些参数，而在原论文中，作者采用了 SVM 中常用的 Marginloss，该损失函数的表达式为：

其中 c 是分类类别，Tc为分类的指示函数（c存在为 1，c不存在为 0），m+为上边界，m-为下边界。此外，Vc的模即向量的 L2 距离。

因为实例化向量的长度来表示 Capsule 要表征的实体是否存在，所以当且仅当图片里出现属于类别 k 的手写数字时，希望类别 k 的最顶层 Capsule 的输出向量长度很大。为了允许一张图里有多个数字，对每一个表征数字c的 Capsule分别给出单独的Margin loss：Lc，总的Margin Loss为所有类别Lc求和。

此外，文章还使用额外的重构损失（reconstruction loss）来促进数字 capsule 对输入数字的实例化参数进行编码。

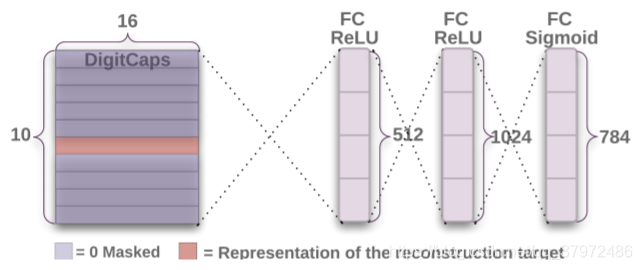

在训练期间，蒙住所有向量，除了正确的数字 capsule 的活动向量外，其他向量置为0。然后，使用该活动向量来重构数字，capsule的输出被馈送至包含 3个全连接层的解码器，按0.0005 的比例缩小重构损失，以使它不会主导训练过程中的边际损失。
5、实验解读

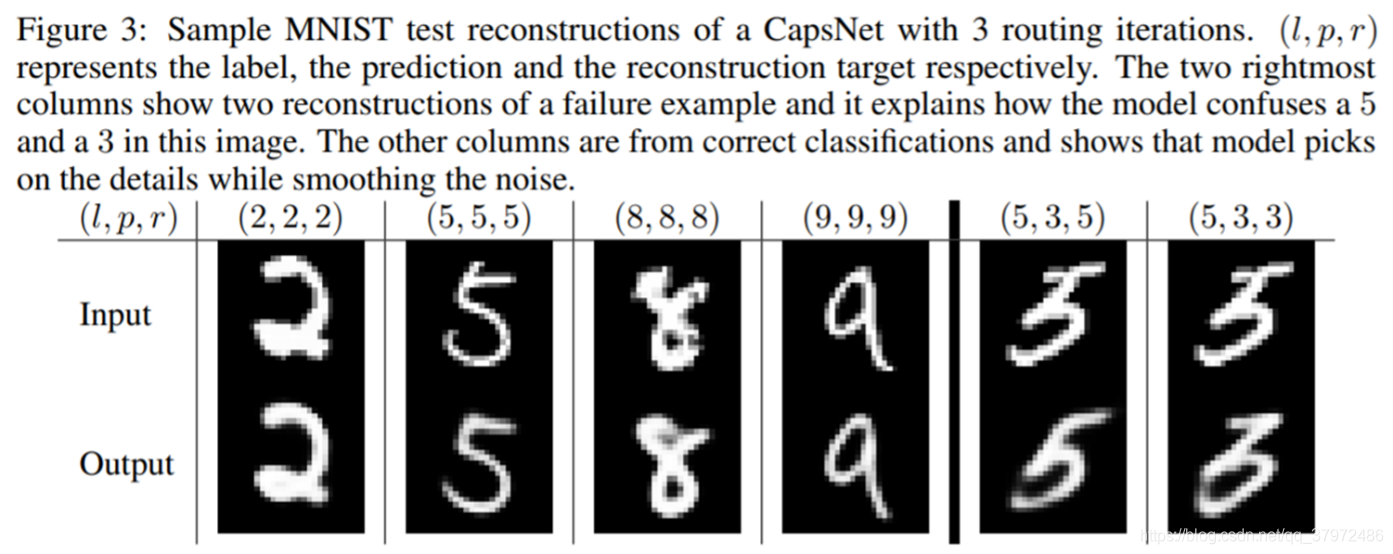

进行3次路由迭代的CapsNet在 MNIST 数据集上的测试重构样例。(l, p, r) 分别代表标签、预测和重构目标。最右两列是两个失败的重构样例，它展示了模型如何混淆该图像中的5和3。其他列来自正确的分类，展示了模型如何识别细节，同时使噪声变得平滑。

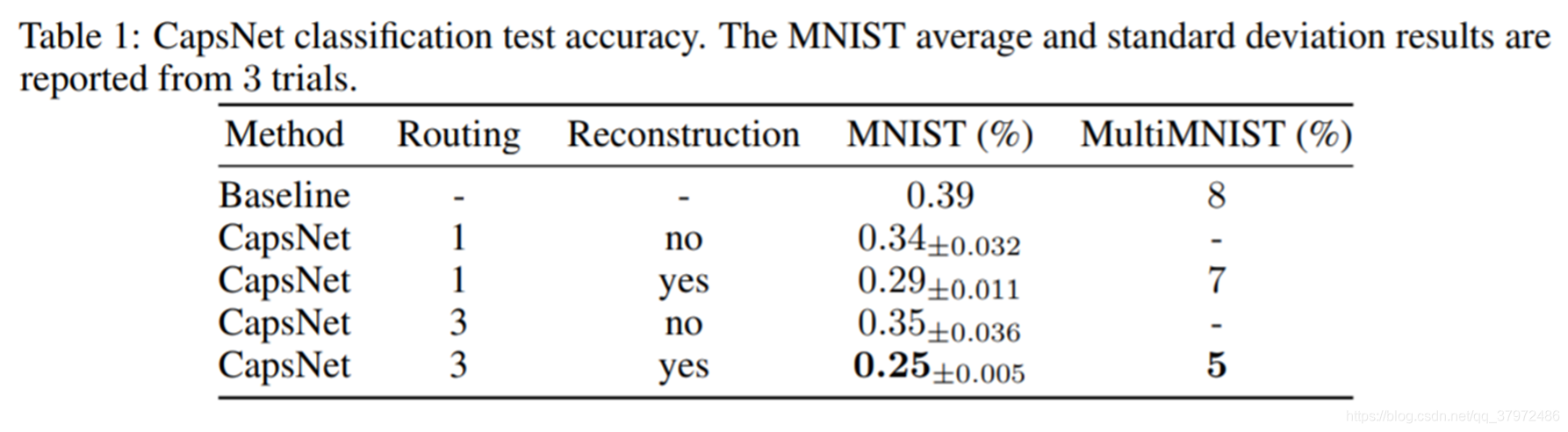

CapsNet分类测试准确度与Routing算法以及重构误差之间的关系。其中 MNIST 均值和标准差都是根据三个试验计算而出。

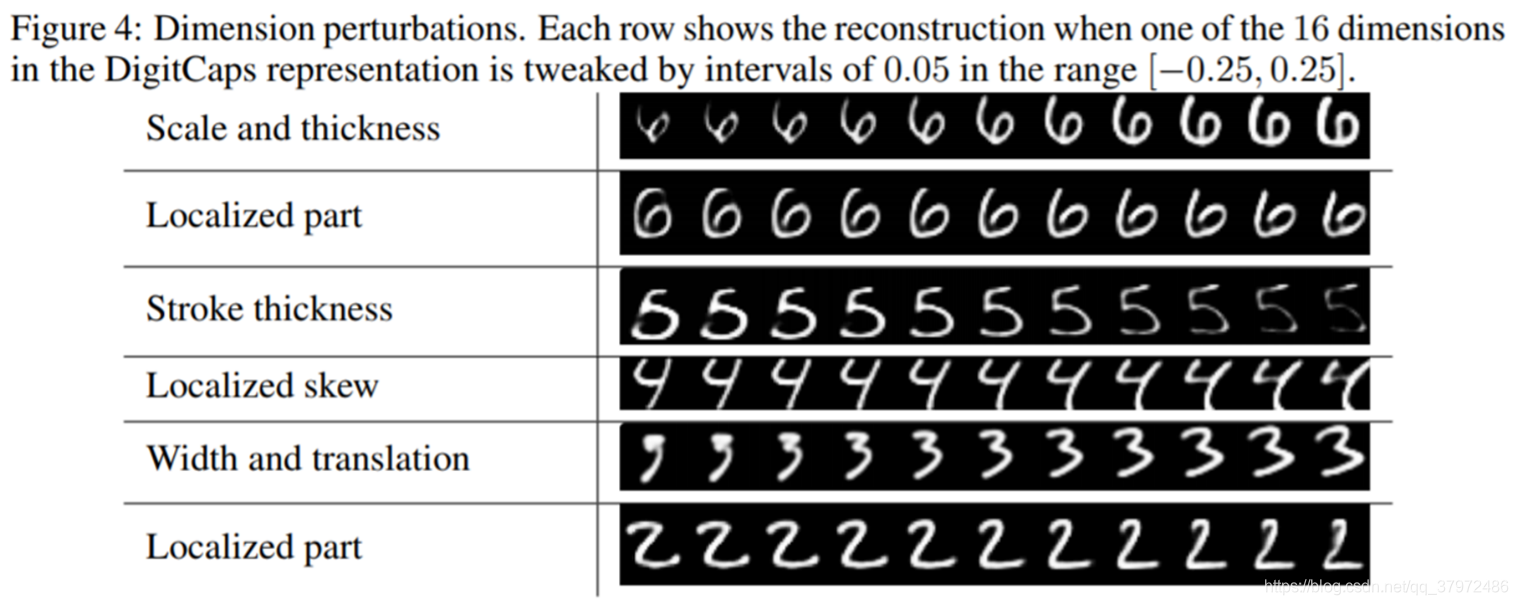

维度扰动（dimension perturbation）。每一行展示当 DigitCaps 表征的 16 个维度之一在区间 [−0.25, 0.25] 中以0.05 的间隔（interval）进行变化并重构，，发现capsule 中的一个维度（所有 16 个维度中）几乎总是可以表征数字的宽度。而多个维度可以表征全局变化的组合，还有其它一些维度可以表征数字的局部变化。

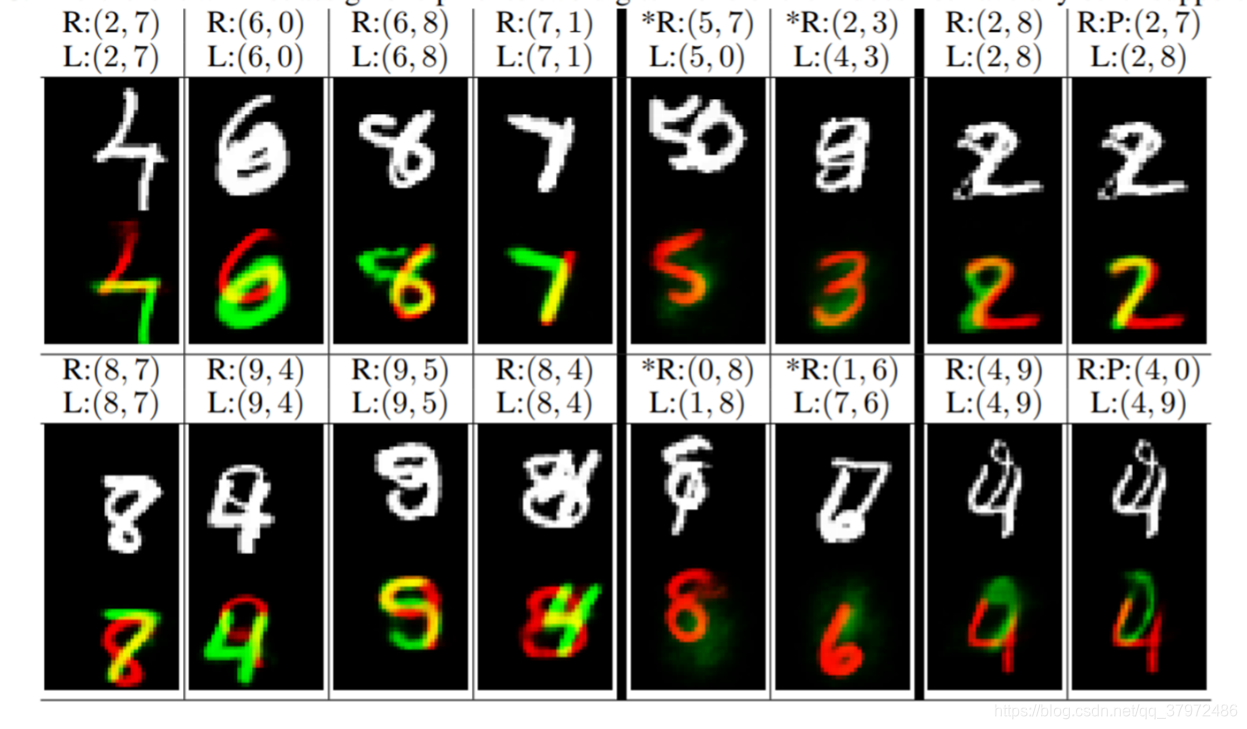

在MultiMNIST测试数据上使用了3个Routing迭代。两个重构数字以绿色和红色重叠位于图下方。图上方展示了输入图像。L:(l1,l2) 表示图中输入的两个数字的标签，R:(r1, r2) 表示重构的两个数字。最右两列展示了两个错误重构的例子，分别从标签和预测（以P标记）重构。在（2，8）的例子中，模型混淆了8和7，在（4，9）的例子中，模型混淆了 9 和 0。其它列都给出了正确的分类结果，表明模型能考虑所有的像素并决定每个像素如何分配给两个数字，即使是在相当困难的情景下（第1—4 列）。注意数据集生成的时候，像素的值都简化为 1。带*号的两列展示了既不是从标签也不是从预测重构的数字的结果。这些结果表明模型不止是为图像中的所有（包括未出现的）数字寻找最佳拟合。因此，在（5，0）的例子中，它无法重构出一个7，因为它知道5和0拟合得最好，并且模型已经考虑了所有的像素。同样，在（8，1）的例子中，数字8中的环并不会使模型指向0，因为它已经考虑了8。所以，如果其中一个没有任何其它的支持线索，模型不会将一个像素分配给两个数字。

目前被复现的代码版本：

-TensorFlow:
https://github.com/naturomics/CapsNet-Tensorflow.git
https://github.com/InnerPeace-Wu/CapsNet-tensorflow
https://github.com/chrislybaer/capsules-tensorflow

• PyTorch:
  https://github.com/timomernick/pytorch-capsule
  https://github.com/gram-ai/capsule-networks
  https://github.com/nishnik/CapsNet-PyTorch.git
  https://github.com/leftthomas/CapsNet

• MXNet
  https://github.com/AaronLeong/CapsNet_Mxnet

• Chainer:
  https://github.com/soskek/dynamic_routing_between_capsules

• Matlab:
  https://github.com/yechengxi/LightCapsNet
