机械臂旋转关节角度使用不同的标识

2023-10-11 03:59

本文主要是介绍机械臂旋转关节角度使用不同的标识,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

昨天碰到个机械臂的旋转关节角度标识与常用的不同,所以一开始做错了,这里记录下防止大家入坑。

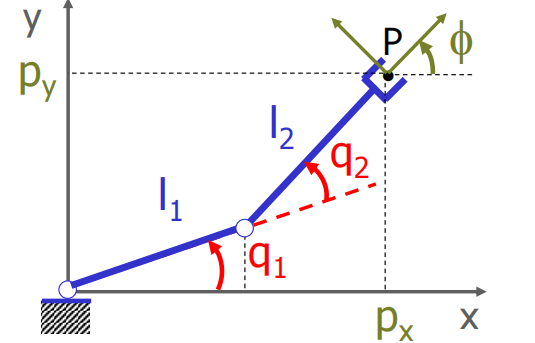

情况一

在这里插入图片描述
q 2 q_{2} q2是在前一个连杆的延长线方向上增加的,这种情况下,P点的坐标为:

P = ( P x P y ) = ( l 1 cos ⁡ ( q 1 ) + l 2 cos ⁡ ( q 1 + q 2 ) l 1 sin ⁡ ( q 1 ) + l 2 sin ⁡ ( q 1 + q 2 ) ) P = \begin{pmatrix} P_{x} \\ P_{y} \end{pmatrix} = \begin{pmatrix} l_{1} \cos (q_{1}) +l_{2} \cos (q_{1}+q_{2}) \\ l_{1} \sin (q_{1}) +l_{2} \sin (q_{1}+q_{2}) \end{pmatrix} P=(PxPy)=(l1cos(q1)+l2cos(q1+q2)l1sin(q1)+l2sin(q1+q2))

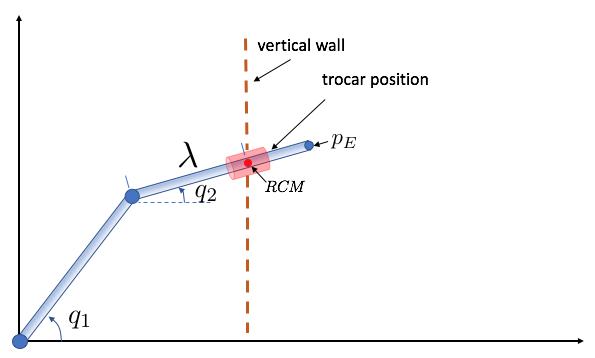

情况二

在这里插入图片描述

这种情况下, q 2 q_{2} q2基于水平线的,此时 P E P_{E} PE的坐标为:

P E = ( l 1 cos ⁡ ( q 1 ) + l 2 cos ⁡ ( q 2 ) l 1 sin ⁡ ( q 1 ) + l 2 sin ⁡ ( q 2 ) ) P_{E}=\left(\begin{array}{c} l_{1} \cos\left(q_{1}\right)+l_{2} \cos\left(q_{2}\right)\\ l_{1} \sin\left(q_{1}\right)+l_{2}\sin\left(q_{2}\right) \end{array}\right) PE=(l1cos(q1)+l2cos(q2)l1sin(q1)+l2sin(q2))

这篇关于机械臂旋转关节角度使用不同的标识的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
