抗扰度试验--EMS--工频磁场--PFMF

工频磁场–PFMF

具体测试参考GB17626.8（IEC61000-4-8）

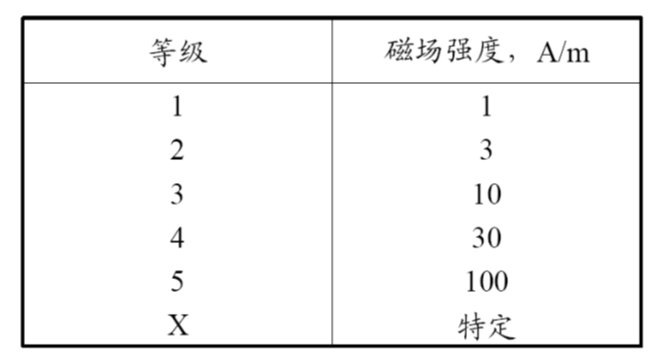

标准中规定的试验等级如下：
稳定持续磁场试验等级

YY0505的测试要求：

a) 要求
设备和系统，应在3A/m的抗扰度试验电平上符合36.202.1j)的要求

注 :在自由空间中，3A/m的抗扰度试验电平等于3.78uT(0.0378Gs)的磁通密度。

◆ PMS：工频磁场试验主要模拟工频电力线所构成的磁场（如大型变压设备附近的磁场等）对设备的影响，对此项试验较敏感的主要是带线圈的设备如CRT等。
◆ 采用3 A/m在所有工作电源频率中的磁场，对设备进行其基本性能的抗扰度试验。
试验示意

试验方法

• 试验应在50Hz和60Hz两频率上进行（除非设备和系统规定仅用其中的一个）。在任一情况下，在试验期间设备或系统应以与施加的磁场相同的频率供电。
• 如果设备或系统是内部电源供电或由外部直流电源供电，则试验应在50Hz和60Hz两频率上进行。除非设备和系统预期仅在一个频率的供电区内使用，只须在该频率上进行试验。
• 试验时，设备或系统可以任一标称电源电压来供电。

资料的说明

表8. EMC关键元器件清单
EMC关键元器件清单指与样品EMC设计和EMC测试结果密切相关的元器件或部件。已经获得认证的元器件在备注栏填写证书类型和编号。例如: 带磁环的电源线、滤波电容、电感、磁珠、磁环、瞬变干扰吸收器件（气体放电管、固体放电管、压敏电阻、瞬变电压吸收二极管）、滤波器、开关电源、电源适配器、变压器、晶振、芯片、继电器、电抗器、电磁阀、可控硅、变频器、霍尔元件、机箱、电池、IC芯片、电动机、压缩机、整流器、显示器、镇流器、各种集成电路及外购电路主板等，企业可根据各自样品情况进行填写。位置指相关元器件在产品内的具体位置。若未获得证书等对应内容，请填写“/”。
