【shaderforge学习笔记】 Diffuse（漫反射）通道

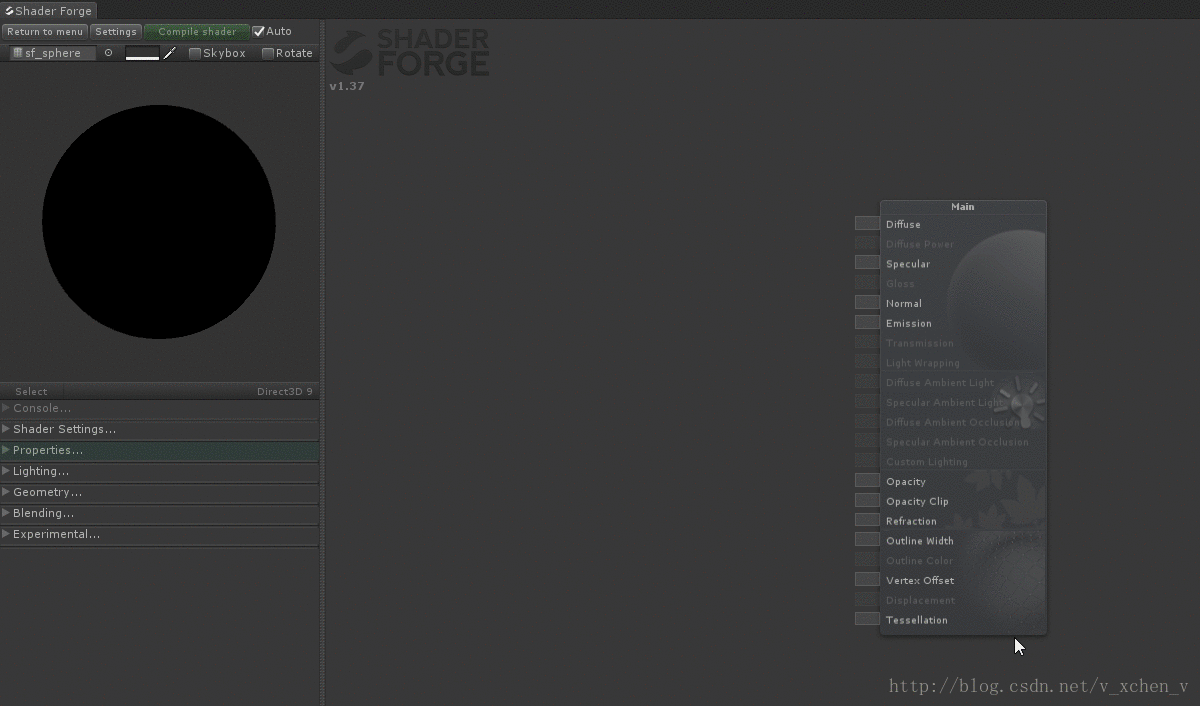

Shaderforge Diffuse通道

一、官方介绍

漫反射通道的数据是你的着色器的主要颜色。漫反射颜色会接收到光照，光照强度会沿着灯光方向衰弱，并形成阴影。

二、通道的输入

1. Diffuse

可以是颜色也可以是贴图

2. DiffusePower

默认值为1，对Diffuse的方向光强度做DiffusePower的幂次方处理，调节光影对比

三、漫反射简介

一束平行光入射到凹凸不平的表面上，光线被反射向四面八方的现象叫做漫反射。

当一束平行光触及光滑物体表面时，光线则发生规律性反射，反射后的光线也相互平行，这种规律性反射称为光的单向反射或镜面反射。但物体的光滑程度是相对的，而一般物体的表面多粗糙不平，入射线虽然为平行光线，但反射后的光线则向各个方向分散，此种现象为光的漫反射。

现实中的物体，如植物、墙壁、衣服等，其表面粗看起来似乎是平滑，但用放大镜仔细观察，就会看到其表面是凹凸不平的，人眼之所以能看清物体的全貌，主要是靠漫反射光在眼内的成像。

漫反射的特点

1. 光照强度与观察角度没有关系
   从各个角度观看灯光时，它都具有相同明显的强度
2. 光照强度跟灯光的入射角有关系
   如果改变光的入射光方向可以看到模型表面的光照强度发生了变化

四、漫反射光照模型-Lambert（兰伯特）光照模型

lambert光照模型属于经验模型，主要用来简单模拟粗糙物体表面的光照现象

此模型假设物体表面为理想漫反射体（也就是只产生漫反射现象，也成为Lambert反射体），同时，场景中存在两种光，一种为环境光，一种为方向光，然后我们分别计算这两种光照射到粗糙物体表面所产生的光照现象，最后再将两个结果相加，得出反射后的光强值。

首先是计算环境光的公式：

I_inDirectionDiffuse = K_d * I_a;

其中，K_d为粗糙物体表面材质对光的反射系数，这个系数由程序编写者在宿主程序中给出，I_a为环境光的光强，也就是环境光的颜色数值，一般是一个float3型的变量

然后是计算方向光的公式：

I_directionDiffuse = K_d * I_l * max(0，dot(N, L));

其中I_l为方向光的光强，也就是其颜色值；N为顶点的单位法向量；L为入射光的单位法向量（注意，光照向量是从顶点指向光源的向量；也就是，它与线的传播方向正好相反）。

这个公式与计算环境光的不同，对于环境光，我们不关心它的方向，因为环境光也没有方向，它给予物体的光照在各个顶点处均是一样的。而方向光则需要关注其方向，例如一个聚光灯，灯从不同的角度来照射物体所产生的效果也是不一样的，光线方向越靠近法线，漫反射出来的光就越强，反之则越弱。 方向光的漫反射强度遵循Lambert余弦定理。

综上，得出漫反射后的光强为：

I_diff = K_d * I_a + K_d * I_l * max(0，dot(N, L));

Lambert 余弦定理

模型表面的明亮度直接取决于光线向量（light vector）和表面法线（normal）两个向量将夹角的余弦值。

f(θ) = max(cosθ,0) = max(L•n,0)

关于Lambert余弦定理的推导可参考：DirectX11 兰伯特余弦定理（Lambert）

五、自定义UnityShader实现漫反射（Diffuse）效果

写法

Shader "Hidden/NewImageEffectShader"
{Properties{_MainTex ("Texture", 2D) = "white" {}_DiffusePower("Diffuse Power", Float) = 1.0}SubShader{Pass{CGPROGRAM#pragma vertex vert#pragma fragment frag#include "UnityCG.cginc"#include "Lighting.cginc"#include "AutoLight.cginc"struct appdata{float4 vertex : POSITION;float2 uv : TEXCOORD0;float3 normal : NORMAL;};struct v2f{float2 uv : TEXCOORD0;float4 vertex : SV_POSITION;float3 normalDir : TEXCOORD1;};v2f vert (appdata v){v2f o;o.vertex = UnityObjectToClipPos(v.vertex);o.uv = v.uv;// 将物体法线从物体坐标系转换到世界坐标系o.normalDir = UnityObjectToWorldNormal(v.normal);return o;}sampler2D _MainTex;float _DiffusePower;fixed4 frag (v2f i) : SV_Target{// 法线方向float3 normalDirection = normalize(i.normalDir);// 灯光方向float lightDirection = normalize(_WorldSpaceLightPos0.xyz);// 灯光颜色float3 lightColor = _LightColor0.rgb;// 计算灯光衰减float attenuation = LIGHT_ATTENUATION(i);float3 attenColor = attenuation * _LightColor0.xyz;// 基于兰伯特模型计算灯光float NdotL = max(0,dot(normalDirection,lightDirection));// 方向光float3 directionDiffuse = pow(NdotL, _DiffusePower) * attenColor;// 环境光  float3 inDirectionDiffuse = float3(0,0,0)+UNITY_LIGHTMODEL_AMBIENT.rgb;// 灯光与材质球表面颜色进行作用float3 texColor = tex2D(_MainTex, i.uv).rgb;float3 diffuseColor = texColor *(directionDiffuse+inDirectionDiffuse);float4 finalColor = float4(diffuseColor,1);return finalColor;}ENDCG}}
}

效果展示

参考

Unity Shader-兰伯特光照模型与Diffuse Shader
