LMAX Disruptor

前言

LMAX Disruptor 已经是好几年前的框架了，无论是官方还是网上已经有不少其原理分析的文章了，都2020年了，为什么还要写关于它的文章呢？

几年前了解到 LMAX Disruptor 架构后，我便产生了将它移植到 C++ 上的想法。一方面是想看如此高性能的框架，移植到 C++ 会不会性能更高；另一方面是想通过源码移植了解它架构中更为基本的东西。后来虽然移植也完成了，文章也看了，但我发现它框架中最基本的东西依然没有理解。网上的文章，包括官方的，对于其无锁队列设计的解析，都是围绕它本身的结构（ring_buffer、sequence、sequencer、barrier、wait_stragety 等 ），理解起来稍显复杂，我认为一定存在不涉及这么多概念的精简结构。直到我去年读到一篇文章，如醍醐灌顶，这不就是 LMAX Disruptor 无锁队列架构的基本原理吗。网上还没有看到结合文章中的数据结构来讲 LMAX Disruptor 的文章，因此决定写下来。

Arrary Based Lock-free Circurlar Queue

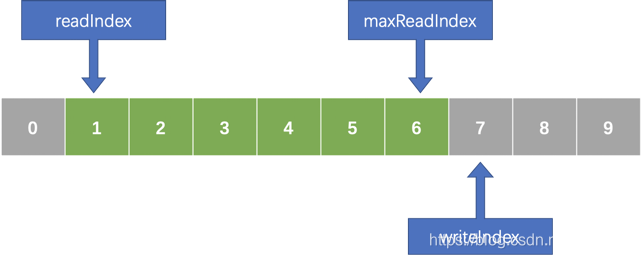

文章中提到的队列，可以用如下简图表示：

可以看到，队列是基于数组的，且包含如下三个索引：

readIndex：队首索引。

maxReadIndex：队尾索引。

writeIndex：写入索引。

上面三个索引最好是用64位整数表示，否则需要处理数值溢出会造成的问题。而使用 64 位整数，以目前单机每秒的吞吐量，也很难遇到溢出问题。

入队

入队操作与 LMAX Disruptor 如出一辙，分两步：写入和提交

1. 先增加 writeIndex ，获得写入点
2. 写入数据
3. 增加 maxReadIndex ，提交数据

出队

简单的增加 readIndex 即可。

从 Arrary Based Lock-free Circurlar Queue 到 LMAX Disruptor

我们可以把整个队列分为三个逻辑部分：生产者、消费者及数据存储。生产者负责操作 writeIndex 与 maxReadIndex；消费者负责操作 readIndex；数据存储负责根据索引读取/写入数据。LMAX Disruptor 架构的抽象过程也可以看成是基于这三块进行，只不过这三大块下，分的更细。

Sequence

参考文章的实现可以看到，原子操作无处不在，而操作的目的就是为了修改索引。在 LMAX Disruptor 中，索引被称为 Cursor，由 Sequence 类提供对其的原子操作。

RingBuffer

RingBuffer 主要负责存取数据，就是个 Buffer。由于不负责维护队首和队尾索引，因此它里面的数据是可以被覆盖的。

Sequencer

Sequencer 是对生产者的抽象，主要维护 maxReadIndex，也就是队尾索引。虽然没有显式的维护队首索引，为了防止数据覆盖，Sequencer 还是维护了一个叫 Gating Sequences 的 Sequence 数组，这个数组中的最小值就是队首索引。有了队首和队尾索引，Sequencer 就知道队列是满是空了。当队列满时，Sequencer 则采用一种近乎忙等的方式等待队列有空。按 LMAX 的话说，队列设计中，消费者不应该成为瓶颈。因此，队列大部分情况下都应该有空，忙等自然算是划得来的做法。虽然 Sequencer 也还是维护了队首和队尾索引，要注意的是，Gating Sequences 数组是个数组，它是可以为空数组的。这种情况下，由于队首索引不存在了，往队列写数据会发生覆盖。按 LMAX 的说法，有时候是有这种需求的，比如日志。

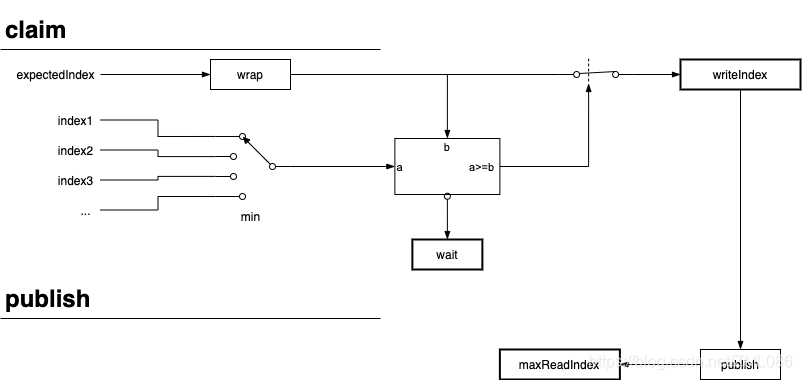

Sequencer 按使用场景又分 MultiProducerSequencer 和 SingleProducerSequencer，其中 SingleProducerSequencer 工作机制与文章中的方式非常像，也维护了 writeIndex（不过并不使用原子操作）。以 SingleProducerSequencer 为例，它的 Claim 及 publish 工作方式如下：

图中，index1，index2，... 就是 Gating Sequences 数组； wrap 操作是减去 bufferSize，这样就方便比较 expectedIndex 有没有覆盖到队首。

SequenceBarrier

SequenceBarrier 主要负责隔离消费者与其他组件，可以看作是消费者的数据源。它为消费者提供可供消费的索引，同时也维护一个 Dependent Sequences 数组，这个数组中的最小值即表示最大可消费的索引。维护 Dependent Sequences 数组是为了实现 Pipeline，即上一个消费者处理完后下一个消费者再处理。

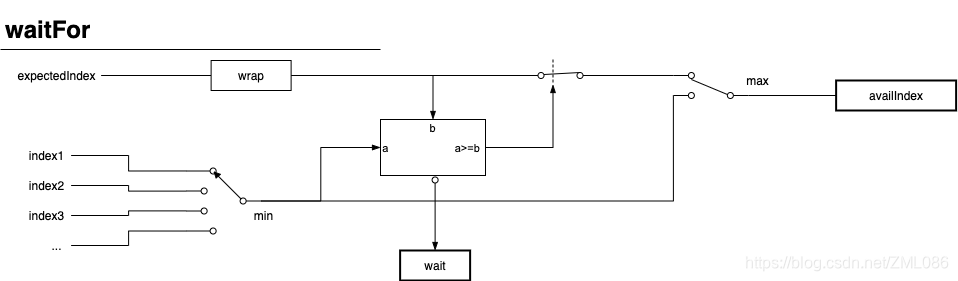

SequenceBarrier 获取可供消费索引的机制大致如下图：

图中 index1，index2 ... 就是 Dependent Sequences 数组；wait 的具体等待方式由 waitStrategy 提供。

EventProcessor

EventProcessor 才是真正的消费者，它维护自己的 readIndex，表示已经目前消费的索引。它依赖 SequenceBarrier 告诉它可消费的索引，每消费一笔数据，readIndex 就加一。LMAX Disruptor 实现了两个 EventProcessor：BatchEventProcessor 和 WorkProcessor，分别用于批次处理的场景和单个处理的场景。分裂 EventProcessor 与 SequenceBarrier 是为了简化 EventProcessor，让它更单纯。让一个 SequenceBarrier 搭配多个 EventProcessor，即可实现并行消费。

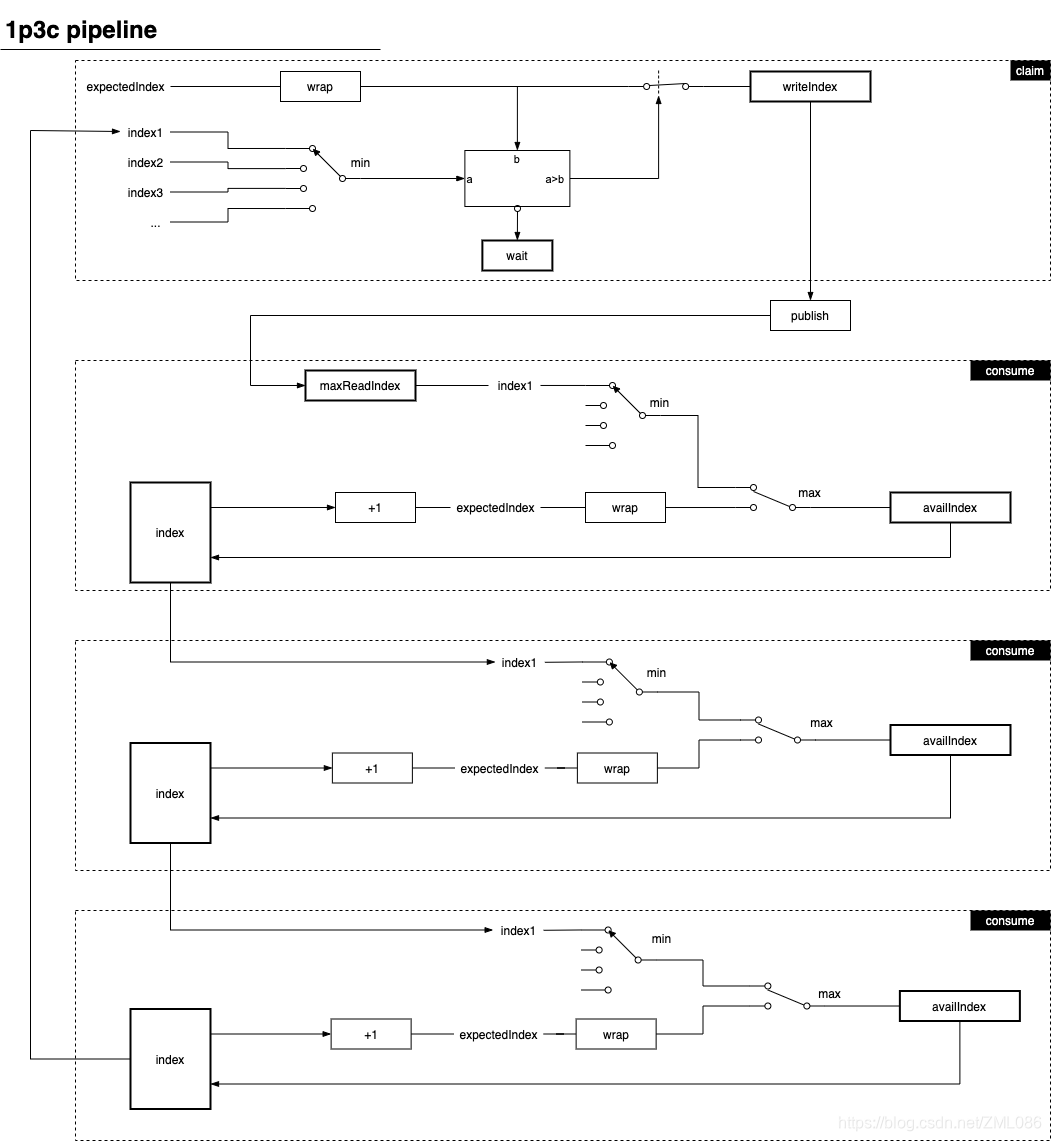

下图展示的是 1 个生产者 3 个消费者组成的 Pipeline 其内部工作机制:

图中，方框代表的 index 即 EventProcessor 维护的 readIndex，这里共有 3 个 EventProcessor 实例，图中省略了 SequenceBarrier 的等待流程。每个 consume 流程都需要一个 SequenceBarrier，因此总共要 3 个实例。每个 SequenceBarrier 都把上一步 EventProcessor 的 readIndex 作为 Dependent Sequence。

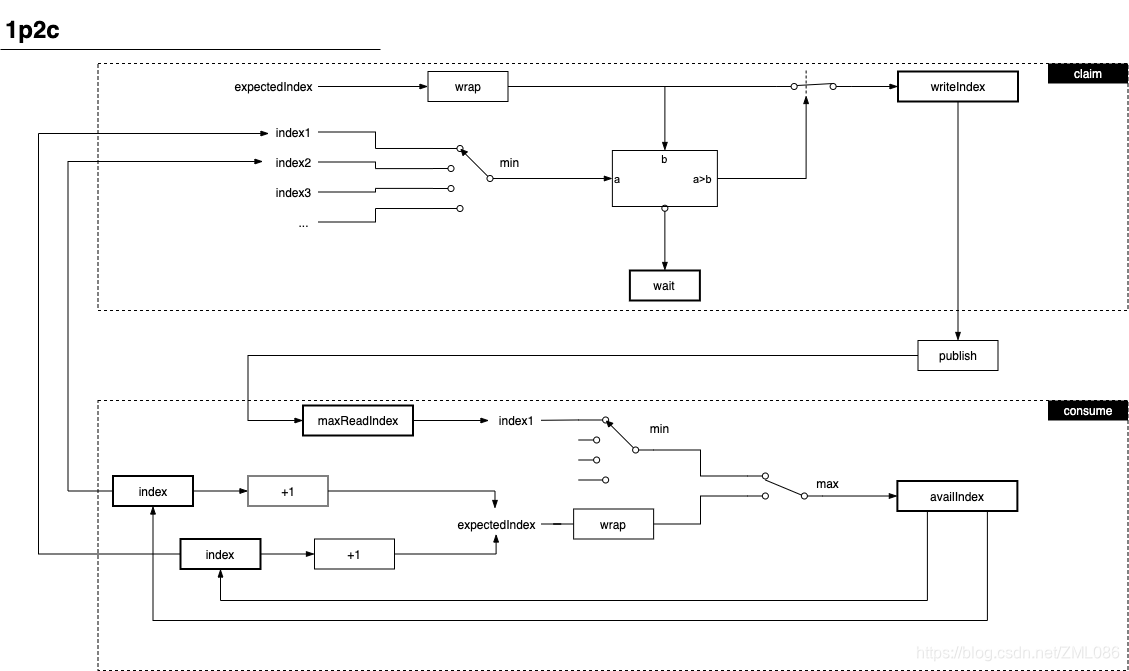

下图展示的是 1 个生产者 2 个消费者同时消费这种情景的内部机制：

从图中可以看出，总共需要 2 个 EventProcessor、1 个 SequenceBarrier。生产者（Sequencer）又把 2 个 EventProcessor 的 readIndex 作为 Gating Sequences，这个例子中最慢的那个 EventProcessor 的 readIndex 就是队首。

WaitStrategy

WaitStrategy 主要是为了抽象等待策略。它的 waitFor 方法是 SequenceBarrier 在用；signalAll 则主要是 Sequencer 在用，用于告诉消费者有数据到达。

总结

可以看到，LMAX Disruptor 架构把 readIndex、maxReadIndex 维护 和 数据存储外包给了不同的类，将传统队列三者合一的实现方式拆散为独立而又能自由组合的部分，从而满足复杂的场景。

首先，针对数据存储与访问抽象独立的 Buffer 类。

然后，针对 maxReadIndex 的维护问题，抽象出生产者 Sequencer。

再然后，针对 readIndex 的维护问题，委派给各个消费者自己维护。生产者通过计算 readIndex 的最小值间接知道队首在哪里。

再然后，将获取可消费索引的代码独立出来，让这个独立的组件充当代理数据源。给这个代理数据源添加依赖，实现串行消费。

最后，等待生产者生产数据是不可避免的，不同的等待方式性能不同，因此抽象出等待策略供开发人员选择。
