ESP32S2在vscode 中单步调试IDF

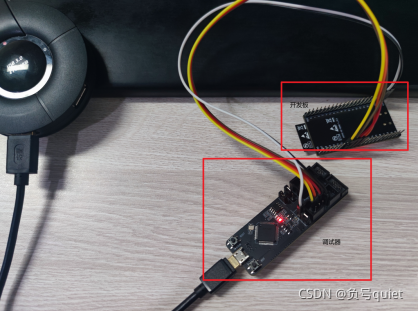

1、调试器prog-jtag(官方淘宝购买)
2、esp32-s2-solo-1开发板一块
在这里插入图片描述

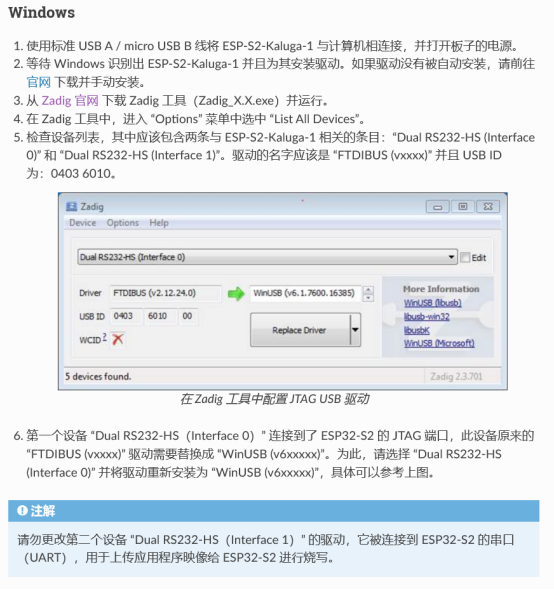

3、将两个串口合一，参考链接
https://docs.espressif.com/projects/esp-idf/zh_CN/latest/esp32s2/api-guides/jtag-debugging/configure-ft2232h-jtag.html
在这里插入图片描述

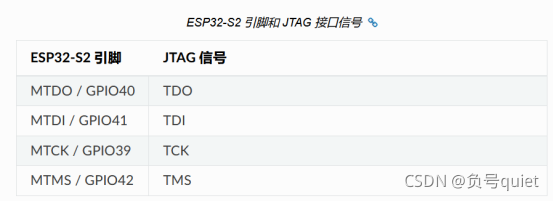

4、开发板与调试器连线引脚
在这里插入图片描述

引脚链接

https://docs.espressif.com/projects/esp-idf/zh_CN/latest/esp32s2/api-guides/jtag-debugging/configure-ft2232h-jtag.html

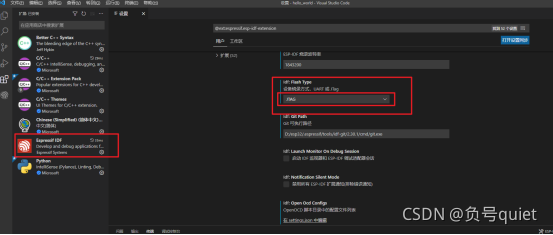

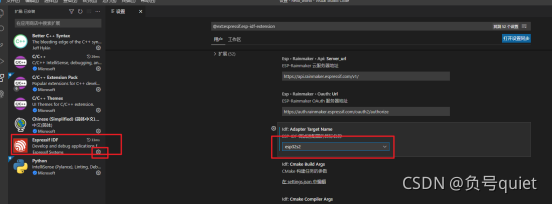

5、打开vscode中esp-idf，在idf中设置选择下载为esp32s2，且下载方式为jtag
在这里插入图片描述

在这里插入图片描述

6、编译

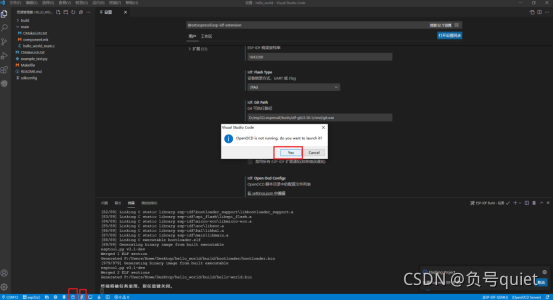

7、下载,下载不成功，检查连线，不行的话多点击几次
在这里插入图片描述

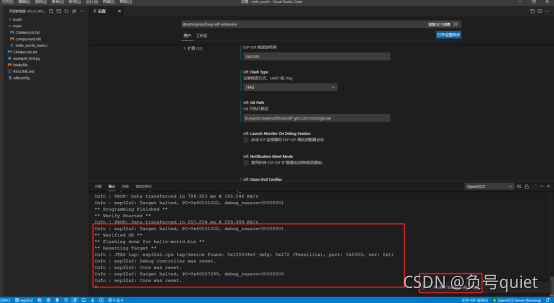

8、下载成功
在这里插入图片描述

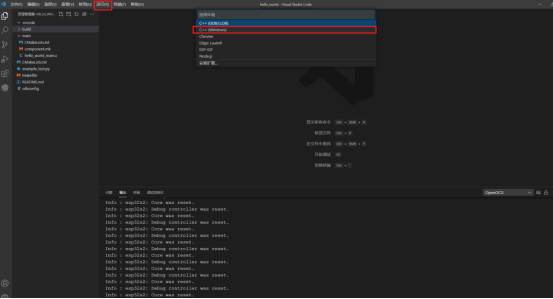

9、点击运行->启动调试->c++(windows)，会生成launch.json
在这里插入图片描述

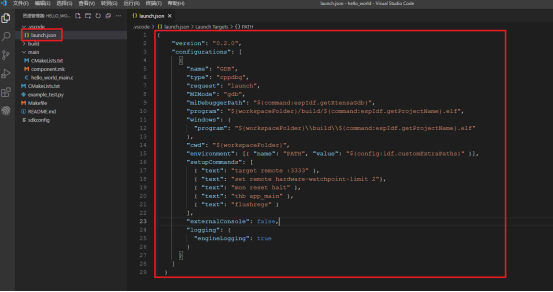

9、复制以下代码到launch.json文件中
这段代码的链接
https://github.com/espressif/vscode-esp-idf-extension/blob/master/docs/DEBUGGING.md

https://github.com/espressif/vscode-esp-idf-extension/blob/master/docs/tutorial/debugging.md
{
“version”: “0.2.0”,
“configurations”: [
{
“name”: “GDB”,
“type”: “cppdbg”,
“request”: “launch”,
“MIMode”: “gdb”,
“miDebuggerPath”: “ ${command:espIdf.getXtensaGdb}", "program": "$ {workspaceFolder}/build/ $KaTeX parse error: Expected '}', got 'EOF' at end of input: \dots "program": "$ {workspaceFolder}\build\ $KaTeX parse error: Expected 'EOF', got '}' at position 44: \dotsme}.elf" }̲, "cwd": \dots$ {workspaceFolder}”,
“environment”: [{ “name”: “PATH”, “value”: “${config:idf.customExtraPaths}” }],
“setupCommands”: [
{ “text”: “target remote :3333” },
{ “text”: “set remote hardware-watchpoint-limit 2”},
{ “text”: “mon reset halt” },
{ “text”: “thb app_main” },
{ “text”: “flushregs” }
],
“externalConsole”: false,
“logging”: {
“engineLogging”: true
}
}
]
}
在这里插入图片描述
