本例在Visual Studio 2010环境下使用OpenGL，提供一个基本的开发应用程序框架。

第一步：OpenGL基础设置：

1.创建一个单文档的MFC应用程序，命名为TestGL，然后在TestGLView.h头文件中添加以下两条include包含语句：

#include "gl/gl.h"
#include "gl/glu.h"

2.设置程序为静态运行方式

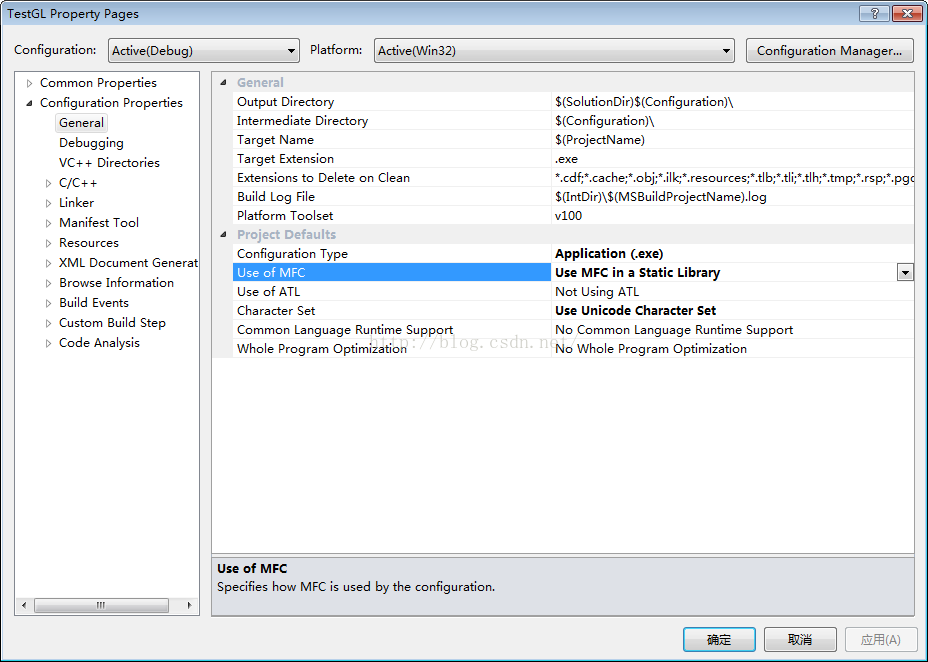

执行菜单命令：项目->属性，弹出属性对话框，选择配置属性->常规->MFC使用->在静态库中使用MFC，然后单击确定。这样做会使程序变得很大，但是它编译生成的可执行程序可以在其他计算机中运行。

3.链接OpenGL库文件

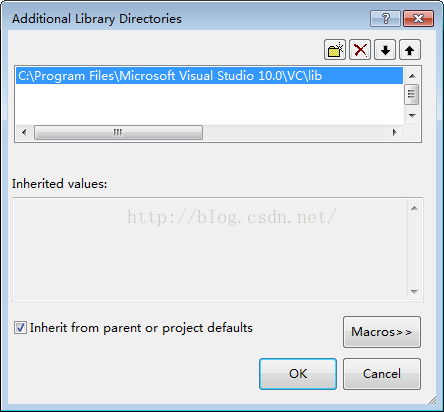

执行菜单命令：项目->属性打开属性对话框，选择配置属性->链接器->常规->附加库路径，输入OpenGL的库文件所在的路径，单击确定。比如我的机子如下：

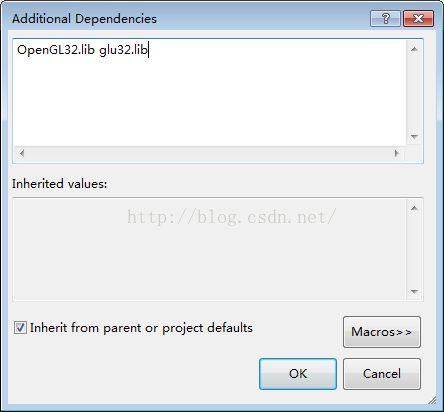

再选择配置属性->链接器->输入->附加依赖库，在弹出的对话框中输入OpenGL的库文件OpenGL32.lib和glu32.lib，如下：

然后确定结束属性配置。编译运行，如果没有错误则表明配置正确。

第二步：在Visual Studio下用OpenGL绘制三棱锥：

绘制步骤如下：

*通过PIXELFORMATDESCRIPTOR结构设置设备描述表DC的像素格式和属性；

*创建渲染描述表RC，并和DC建立联系；

*使用OpenGL做图；

*释放所占用的资源，包括解除DC和RC的联系，删除RC及其与之关联的DC；

为应用程序添加变量和函数，对相关变量进行初始化，然后在函数中实现DC像素格式设置，RC的创建及其与DC 的关联，图形绘制以及资源释放等功能。

1.添加成员变量和成员函数：

为CTestGLView类添加公共变量：

CClientDC* pDrawDC;     // 用于指向当前DC的指针

通过向导自动添加后，会在CTestGLView类的构造函数中将其初始化为NULL：

CTestGLView::CTestGLView(): pDrawDC(NULL)
{// TODO: 在此处添加构造代码}

然后为CTestGLView添加三个公共成员函数：

void DrawGraphics(void);// 用于后续图形绘制
BOOL PixelformatSetting(void);	// 用于设置像素格式
void GLSetting(void);	// 用于创建渲染描述表

2.添加消息响应函数：

右击CTestGLView类选择属性命令，在属性对话框中选择消息页面。然后选择WM_CREATE消息，单击其后的下拉菜单按钮并选择"<添加>OnCreate"选项，为CTestGLView类添加消息响应函数OnCreate()，如下所示：

此时在TestGLView.cpp文件中可以看到添加消息的消息映射宏ON_WM_CREATE()和对应的OnCreate()函数。该消息响应在建立一个窗体前将被调用，因此可在其中做一些初始设置。

同样的方法添加另外两个消息响应函数：

OnDestroy()：响应WM_DESTROY消息，宏为ON_WM_DESTROY()，窗口销毁时响应此函数，因此应该在此释放函数中所占用的资源。

OnSize()：响应WM_SIZE消息，宏为ON_WM_SIZE()。改变窗口大小时响应此函数，因此可在此函数中调整视场。

3.为成员函数和消息响应函数添加代码：

1）设置像素格式。在BOOL CTestGLView::PixelformatSetting(void)函数中添加如下代码：

// 用于设置像素格式
BOOL CTestGLView::PixelformatSetting(void)
{static PIXELFORMATDESCRIPTOR pfd={sizeof(PIXELFORMATDESCRIPTOR),  //结构体长度1,    //版本PFD_DRAW_TO_WINDOW | PFD_SUPPORT_OPENGL | PFD_DOUBLEBUFFER, //在窗口中绘图|支持进行OpenGL调用|双缓存模式PFD_TYPE_RGBA,  //RGBA颜色模式24,  //使用24位颜色0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 ,0,32,  //深度缓冲区大小0, 0,PFD_MAIN_PLANE,0, 0, 0, 0};  //填充PIXELFORMATDESCRIPTOR像素格式int ipixelformat;//获取最佳匹配的像素格式索引if((ipixelformat = ChoosePixelFormat(pDrawDC->GetSafeHdc(),&pfd)) == 0){MessageBox(_T("Choose pixel format failed!"));return TRUE;}//把DC的像素格式设置成由索引值ipixelformat指向的像素格式if(SetPixelFormat(pDrawDC->GetSafeHdc(),ipixelformat,&pfd) == FALSE){MessageBox(_T("Set pixel format failed !"));return FALSE;}return TRUE;
}

2）.创建渲染描述表：

在函数void CTestGLView::GLSetting(void)中调用PixelformatSetting(void)设置像素格式，然后创建和DC关联的渲染描述表，代码如下：

// 用于创建渲染描述表
void CTestGLView::GLSetting(void)
{HGLRC hRC;   //渲染描述表句柄pDrawDC = new CClientDC(this);  //使pDrawDC指向当前DCASSERT(pDrawDC !=NULL);  //断言pDrawDC不为空if(!PixelformatSetting())  //设置像素格式return;//创建和当前DC兼容的RC，并和当前DC关联hRC = wglCreateContext(pDrawDC->GetSafeHdc());wglMakeCurrent(pDrawDC->GetSafeHdc(),hRC);
}

3）.在消息响应函数OnCreate()函数中调用GLSetting()函数，使上述设置生效，代码如下：

int CTestGLView::OnCreate(LPCREATESTRUCT lpCreateStruct)
{if (CView::OnCreate(lpCreateStruct) == -1)return -1;// TODO:  Add your specialized creation code hereGLSetting();  //该函数用来创建渲染描述表return 0;
}

4）.投影变换和视口变换。

在OnSize()中添加代码设置投影变换和视口变换，如下所示：

void CTestGLView::OnSize(UINT nType, int cx, int cy)
{CView::OnSize(nType, cx, cy);// TODO: Add your message handler code hereif(cy>0){glMatrixMode(GL_PROJECTION);  //启动投影矩阵，4×4glLoadIdentity();   //初始化为单位矩阵gluPerspective(45.0f,cx/cy,0.0f,30.0f);  //设置透视投影变换，指定视场glViewport(0, 0, cx, cy);  //设置视场，即定义显示范围}RedrawWindow();   //显示更新
}

5）.绘制三棱锥：

在void CTestGLView::DrawGraphics(void)函数中，添加代码绘制3个三角形，构成一个三棱锥，如下：

void CTestGLView::DrawGraphics(void)
{glTranslatef(0.0f, 0.0f, -6.0f);  //移动物体到显示区glPolygonMode(GL_FRONT_AND_BACK,GL_LINE);   //以边线方式绘制三角形//绘制3个三角形的三个顶点glBegin(GL_TRIANGLES);glVertex3f(-0.6f, 0.0f, 0.0f);glVertex3f(0.6f, 0.0f, 0.0f);glVertex3f(0.0f, 0.15f, 0.6f);glVertex3f(-0.6f, 0.0f, 0.0f);glVertex3f(0.0f, 0.15f, 0.6f);glVertex3f(0.0f, 0.9f, 0.6f);glVertex3f(0.0f, 0.9f, 0.6f);glVertex3f(0.0f, 0.15f, 0.6f);glVertex3f(0.6f, 0.0f, 0.0f);glEnd();
}

6）.在OnDraw()函数中设置背景并调用DrawGraphics()函数绘制图形。

通常使用CView类的成员函数OnDraw()绘制用户界面，此外还可以在该函数中添加代码完成背景色设置，然后调用DrawGraphics()函数完成绘制。

void CTestGLView::OnDraw(CDC* /*pDC*/)
{CTestGLDoc* pDoc = GetDocument();ASSERT_VALID(pDoc);if (!pDoc)return;// TODO: 在此处为本机数据添加绘制代码static BOOL bBusy = FALSE;  //定义开关变量//绘制完成后才可以更新缓存if(bBusy)return;bBusy =TRUE;glClearColor(0.0f, 0.0f, 0.5f, 0.5f);  //设置背景颜色glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);  //清除深度缓存和颜色缓存glMatrixMode(GL_MODELVIEW);  //启动模型矩阵glLoadIdentity();   //初始化为单位矩阵DrawGraphics();   //绘制图形SwapBuffers(wglGetCurrentDC());  //更新缓存bBusy=FALSE;
}

7）.删除渲染描述表。

在消息响应函数OnDestroy()中删除渲染描述表及其绑定的设备描述表，代码如下：

void CTestGLView::OnDestroy()
{CView::OnDestroy();// TODO: Add your message handler code hereHGLRC hRC;hRC=::wglGetCurrentContext();   //获取当前RC句柄::wglMakeCurrent(NULL,NULL);  //解除当前RC和DC的关联，并把当前RC非当前化if(hRC){::wglDeleteContext(hRC);  //删除RC}if(pDrawDC){delete pDrawDC;   //删除DC}
}

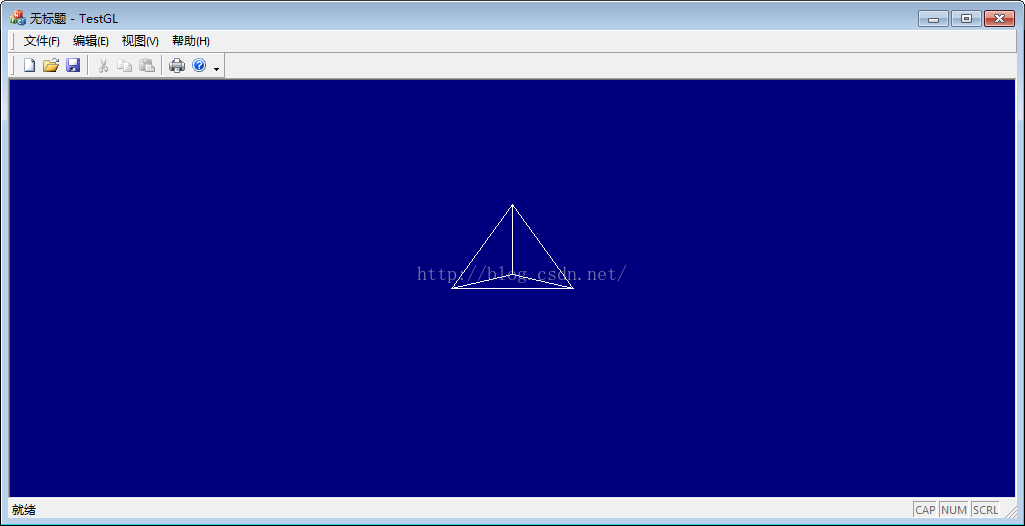

编译运行项目，如果没有错，可得结果如下：

4.添加旋转功能：

实现一个交互功能，即单击鼠标开始/停止三棱锥旋转。

1).添加消息响应函数。

为CTestGLView类添加鼠标左键消息WM_LBUTTONDOWN和定时器消息WM_TIME，鼠标左键消息响应函数OnLButtonDown()，宏ON_WM_LBUTTONDOWN()。定时器消息响应函数为OnTimer()，宏ON_WM_TIMER().
2）.为CTestGLView类添加两个共有属性的成员变量，

BOOL bRotate;   // 控制图形旋转
float RotateAngle;   // 旋转角度

Visual Studio会自动在CTestGLView类的构造函数中将bRotate初始化为FALSE，将RotateAngle初始化为0.手动将bRotate的初始值改为TRUE。

3）.在void CTestGLView::OnLButtonDown(UINT nFlags, CPoint point)函数中添加如下代码，通过单击启动/停止定时器，

void CTestGLView::OnLButtonDown(UINT nFlags, CPoint point)
{// TODO: Add your message handler code here and/or call defaultif(bRotate){SetTimer(1,100,NULL);   //设置定时器1，100ms触发一次}else{KillTimer(1);  //移除定时器1}bRotate = !bRotate;   //更新bRotate的值CView::OnLButtonDown(nFlags, point);
}

4）.设置旋转角度。在定时器消息响应函数OnTimer()中添加如下代码，实现每次定时到达时都能将图形旋转10度

void CTestGLView::OnTimer(UINT_PTR nIDEvent)
{// TODO: Add your message handler code here and/or call default//若定时器1到达预定时刻，则旋转角度增加10度if(nIDEvent == 1){RotateAngle += 10.0f;Invalidate(FALSE);  //使当前窗口失效，重新绘制}CView::OnTimer(nIDEvent);
}

在OnTimer()函数中使用的Invalidate()函数作用是将整个客户区失效，从而被重新绘制，而最终的重绘工作由OnDraw()函数完成。此处用函数Invalidate()函数调用了OnDraw()函数来绘制旋转后的图形。

5）.每次按照设置的角度重绘图形。重绘窗口由OnDraw()函数完成，而OnDraw()函数调用DrawGraphics()函数绘制图形。因此在函数DrawGraphics()函数中需添加如下代码：

glRotated(RotateAngle,1.0, 1.0, 1.0);  //按设定的角度RotateAngle旋转图形

将这句代码放在glTranslatef()函数语句之后。使得每次重绘时将图形绕着从原点指向（1.0，1.0，1.0）的射线旋转RotateAngle的角度，而RotateAngle的值在定时器函数OnTimer()中更新。这样就可以实现每次单击鼠标左键，定时器开始计时，每个100ms后响应定时器消息的函数OnTimer()将RotateAngle的值增加10度，同时Invalidate()函数使界面失效而被重绘，重绘是将图形选择RotateAngle的角度，有时间间隔短，所以看上去就会产生三棱锥旋转的效果。当鼠标在此单击左键时，定时器被取消，图形停止旋转。
