用例图是UML的重要组成部分，主要用来描述用户的需求。
一.用例图概述
1.组成部分：执行者、用例、执行者与用例之间的关系
【执行者】使用系统的人或其他系统，可以是一个人、一个系统，甚至可以是一个软件实体，如：定时器。
【用例】描述的是用户可见的需求，一个具体的用户目标。由执行者执行。
【两者间关系】表示了一个执行者和一个用例之间的关系。

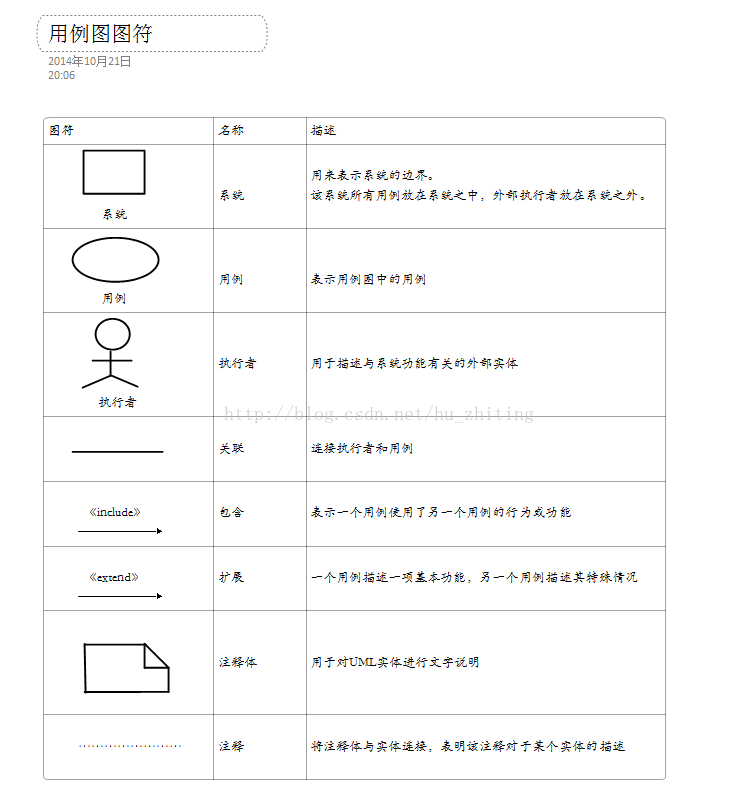

2.图符
3.关系
主要用的三种关系：包含、泛化和扩展。
【包含关系】
● 含义 ：使用包含用例来封装一组跨越多个用例的相似动作，以便多个基础用例复用。这种情况类似于在过程设计语言中，将程序的某一段算法封装成一个子过程，然后再从主程序中调用这一子过程。
● 表示 ：实箭头加<include>
● 举例 ：机房收费系统中，管理员在结账时有多个操作，其中包含注册学生信息、充值和退卡等。

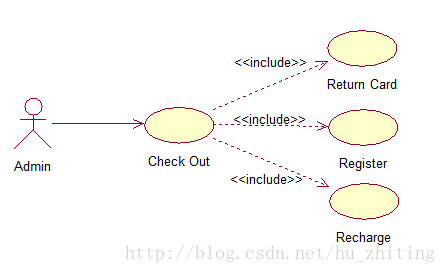

●样图 ：
【扩展关系】
● 含义 ：扩展用例为基础用例添加新的行为。扩展用例可以访问基础用例的属性，因此它能根据基础用例中扩展点的当前状态来判断是否执行自己。但是扩展用例
对基础用例不可见。 对于一个扩展用例，可以在基础用例上有几个扩展点。
● 表示 ：实箭头加<extend>
● 举例 ：机房收费系统中，有好几项查询结果都需要导出为Excel表，其中各项查询就属于基础用例，而导出Excel表就属于扩展用例。对于查询而言，是否导出都
不受影响。

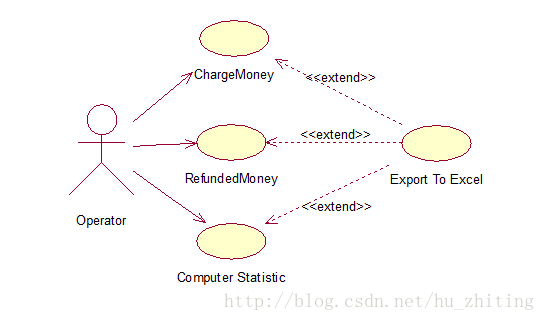

● 样图 ：
【泛化关系】
● 含义 ：子用例和父用例相似，但表现出更特别的行为；子用例将继承父用例的所有结构、行为和关系。也就是通常说的继承。
● 表示 ： 空三角实箭头
● 举例 ：机房收费系统中，最明显的继承关系就是三个不同级别的用户。其中，一般用户权限最低，管理员权限最高。

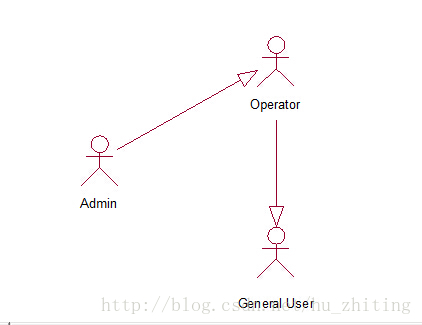

● 样图 ：
二.关系比较
其实，用例图相对来说，还是比较简单的。关键在于关系的选用。下面，就将三者做个比较。
首先，三者的侧重点是不同的。
泛化侧重表示子用例间的互斥性； 包含侧重表示被包含用例对Actor提供服务的间接性；扩展侧重表示扩展用例的触发不定性；
其次，在一个系统中，有些操作是肯定发生的，有些操作是未必发生的。
泛化和包含用例就属于肯定发生的用例，而扩展用例属于未必发生用例。
最后，可能在关系的选用上，每个人的理解不同，也会造成一定的偏差，所以，也不需要特别死板而固定各种用例之间的关系，自己思考就好。
三.机房收费系统用例图

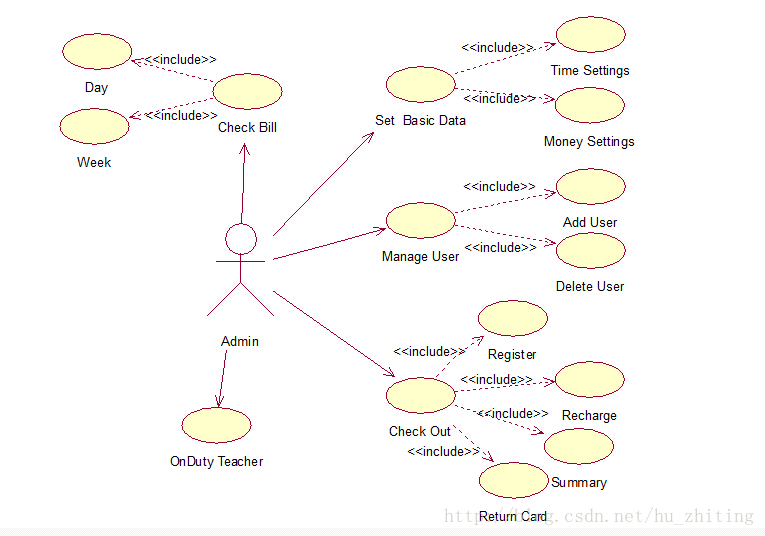

【管理员】

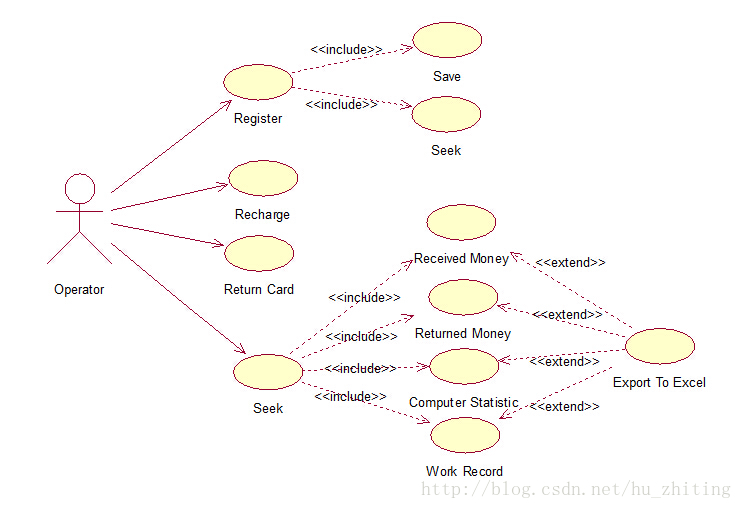

【操作员】
【一般用户】
四.学习心得
这是UMl中的第一种图的完工，花了很长的时间，刚开始必须对用例图做一个进一步的详细了解，这样后面才有可能达到水到渠成的那一步。通过自己的实践，对UML画图工具又熟悉了，对用例图也熟悉了，对机房收费系统的需求也熟悉了。总之，实践才是王道。
