这篇文章主要 记录如何监听一个TF广播,通过监听tf,我们可以避免繁琐的旋转矩阵的计算,而直接获取我们需要的相关信息.当然也是接着上一篇文章创建的开发包继续走下去
(1)在my_tf文件下的src下新建一个文件命名turtle_tf_listener.cpp.
添加代码如下
#include <ros/ros.h>
#include <tf/transform_listener.h> //transformListener是接受tf消息的头文件
#include <geometry_msgs/Twist.h>
#include <turtlesim/Spawn.h>int main(int argc, char** argv){ros::init(argc, argv, "my_tf_listener"); //初始化节点ros::NodeHandle node;//以下的代码是为了在一个界面里可视化两个小乌龟,小乌龟在这里是服务信息ros::service::waitForService("spawn");ros::ServiceClient add_turtle =node.serviceClient<turtlesim::Spawn>("spawn");turtlesim::Spawn srv;add_turtle.call(srv);ros::Publisher turtle_vel =node.advertise<geometry_msgs::Twist>("turtle2/cmd_vel", 10); //定义发布的消息的类型tf::TransformListener listener; //定义监听器ros::Rate rate(10.0);while (node.ok()){tf::StampedTransform transform;//定义存放变换关系的变量try{listener.waitForTransform("/turtle2", "/turtle1", ros::Time(0), ros::Duration(10.0) );//等待listener.lookupTransform("/turtle2", "/turtle1",ros::Time(0), transform);//参数分别是destination_frame, original_frame,time,transform.我们是想把/turtle1的坐标信息转换位turtle2 。transform 这里是用于存储最后总的结果}catch (tf::TransformException &ex) { //出现异常的处理ROS_ERROR("%s",ex.what());ros::Duration(1.0).sleep();continue;}
//上面存储在transform中的turtle1的距离和角度的信息,用于计算turtle2De 线速度和角速度,这个新的计算结果发布在“turtle2/cmd_vel”用来更型turtle2的运动geometry_msgs::Twist vel_msg;vel_msg.angular.z = 4.0 * atan2(transform.getOrigin().y(),transform.getOrigin().x());vel_msg.linear.x = 0.5 * sqrt(pow(transform.getOrigin().x(), 2) +pow(transform.getOrigin().y(), 2)); //前面的数字你可以自己修改查看会有什么的效果,这只是用于限定小乌龟的线速度和角速度的参数,turtle_vel.publish(vel_msg);rate.sleep();}return 0;
};
分析:由于tf的会把监听的内容存放到一个缓存中,再读取内容,而这个过程可能会有几毫秒的延迟,所以,tf的监听器并不能立即监听到“现在”的变换,所以如果不使用try,catch函数会导致报错:
不可以把ros::Time(0)改成ros::time::now(),因为监听做不到实时,会有几毫秒的延迟。ros::Time(0)指最近时刻存储的数据,ros::time::now()则指当下,如果非要使用ros::time::now,则需要结合waitForTransform()使用,具体见:
http://wiki.ros.org/tf/Tutorials/tf%20and%20Time%20%28C++%29
实际中ros::Time(0)大多数情况下可以满足要求。
“world” passed to lookupTransform argument target_frame does not exist. ”
(2)在CMakeList.txt中添加我们刚刚新建的文件,需要编译的文件
add_executable(turtle_tf_listener src/turtle_tf_listener.cpp)
target_link_libraries(turtle_tf_listener ${catkin_LIBRARIES})
(3)catkin_make 编译
(4)为了查看效果在之前的.launch文件中添加下面的一行
<node pkg="my_tf" type="turtle_tf_listener"name="listener" />
(5)运行roslaunch my_tf start_demo.launch
具体的解释在代码中也是有给出了,所以我们直接运行结果查看

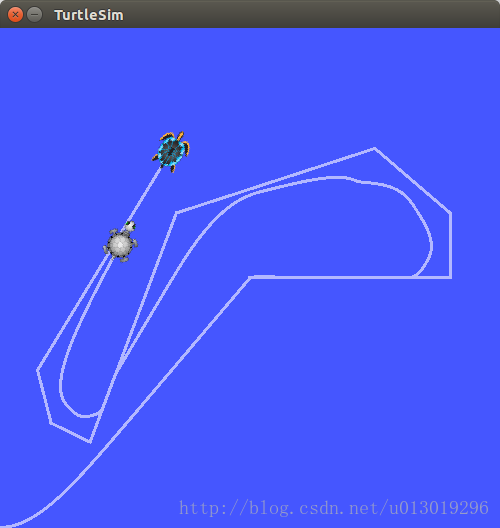

可以发现我们在按移动turtle1的时候turtle2也会跟在后面走,那是因为turtle2监听了turtle1转换到turtle2的TF 消息了,可以查看下一
rosrun tf tf_echo /turtle1 /turtle2
不过好像并看不出来什么,但是我们可以从代码中可以明白一点什么
