Arduino--YF-S201水流量检测传感器

2024-06-18 00:38

本文主要是介绍Arduino--YF-S201水流量检测传感器,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

(1)简介

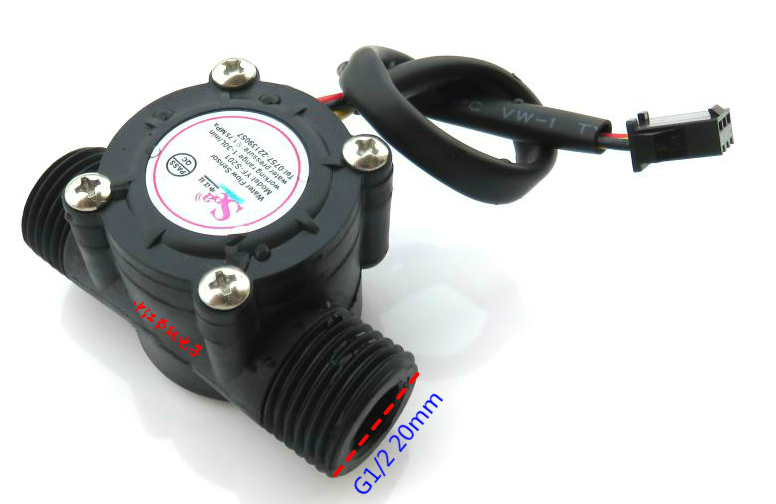

YF-S201水流量传感器如下图所示,主要由阀体、水流转子组件和霍尔传感器组成。当水通过水流转子组件时,带动磁性转子转动且霍尔传感器输出相应脉冲信号,可通过检测脉冲信号来判断水流量的多少。

在这里插入图片描述

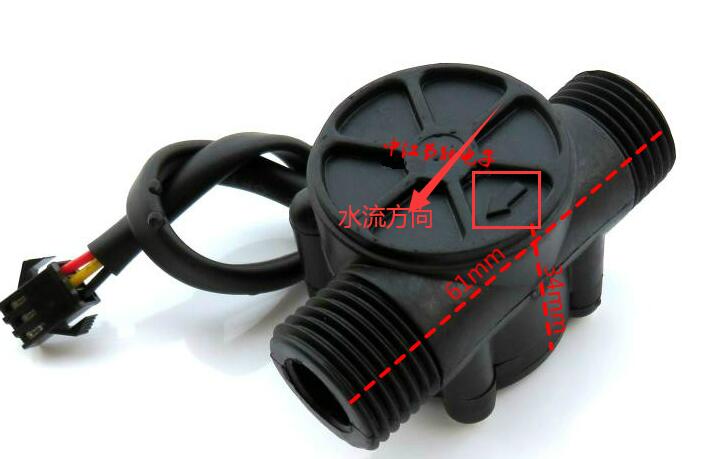

水流方向如下:

在这里插入图片描述

特性简介如下:
额定工作电压5V-24V
最大工作电流15mA(DC 5V)
工作电压范围DC 5-18V
负载能力10mA(DC 5V)
允许耐压1.75Mpa以下

(2)接线

YF-S201UNO
VCC(红)5V
GND(黑)GND
OUT(黄)2

(3)主程序(完整代码及函数头文件见文末链接)

void loop ()
{currentTime = millis();// Every second, calculate and print litres/hourif(currentTime >= (cloopTime + 1000)){cloopTime = currentTime; // Updates cloopTimeif(flow_frequency != 0){// Pulse frequency (Hz) = 7.5Q, Q is flow rate in L/min.l_minute = (flow_frequency / 7.5); // (Pulse frequency x 60 min) / 7.5Q = flowrate in L/hourl_minute = l_minute/60;vol = vol +l_minute;flow_frequency = 0; // Reset Counter//Serial.print(l_minute, DEC); // 每秒流量Serial.print(vol, DEC); //累计流量Serial.println(" L");}else {Serial.println(" flow rate = 0 ");}}}

(4)结果展示

在电脑端串口助手上打印累计通过的水流量数据

在这里插入图片描述

附完整代码下载链接

CSDN下载
https://download.csdn.net/download/u011816009/85841722

百度网盘下载
链接:https://pan.baidu.com/s/10-KHUHwNWsKwgtH19XrFPQ
提取码:al20
