《Look at Boundary: A Boundary-Aware Face Alignment Algorithm》

来源：清华 商汤
源码：https://github.com/wywu/LAB

目录

0 Abstract

       本文提出了一种基于边界辅助学习的Facial Landmark Detection方法。利用边界线作为人脸的几何结构来辅助特征点检测，与传统的基于热力图和回归的方法不同，本文方法从边界线处获取Landmark坐标，能有效消除landmark定义存在的歧义。
        三个问题：
        1）为什么用边界？
        2）怎么用边界？
        3）边界估计与特征点估计之间的关系
       在开源数据集300-W、COFW、AFLW上均刷新了记录
       本还提供了新的开源人脸对齐数据集：WFLW；该数据集共10000个样本，7500供训练，2500供测试；标签提供了人脸框信息、98个特征点信息、6种属性信息（姿态、表情、光照、化妆、遮挡、模糊）

1 Introduction

       Face alignment是指如何检测出人脸特定关键点，是许多人脸应用的关键步骤，如人脸识别、人脸验证等；本文的目的是设计一种人脸对齐算法能够在不同数据集标注协议上，对姿态变化和遮挡没有约束。
       与人脸检测和识别不同，人脸对齐是识别人脸的几何结构，其特征点与人脸边界有很强的相关性，且相对特征点，人脸边界更好定义一些，这就为我们定义边界来辅助人脸对齐创造了条件；引入边界将会对姿态变化和遮挡有很大改善，因为在姿态、遮挡情况下，某些特征点并不是角点，难以定位，而边界则对其有引导作用；此外，开源数据特征点个数不统一（19/29/68/86/106/194），并且将来人脸对齐特征点定义也难预料，但好在人脸结构是唯一的。

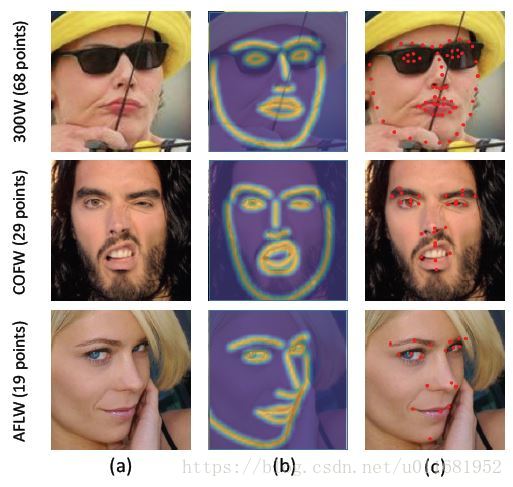

       所以，本文定义了人脸边界来辅助人脸对齐，并采用13条边界线来表示人脸结构，每条边界，由不同数据集，足够多标注点插值而来，这样将不会受到标注协议影响，如下图，不同标注标准，获得相同边界。

       本文算法包含2个结构：
              1）人脸边界热力图估计网络G
              2）人脸特征点回归网络R（边界辅助）
       并在训练阶段加入了对抗学习思想，用边界判别器网络D提升边界的可靠性

2 Related Work

       人脸对齐算法分类：
              1）坐标回归模型（coordinate regression model）
              2）热力图回归模型（heatmap regression model）

3 Boundary-Aware Face Alignment

       人脸对齐辅助手段：
              1）几何结构（geometric structure）：文献【31/47/19】均有采取辅助手段进行人脸对齐工作，但其太粗糙，相对边界而言
              2）人脸解析（face parsing）：需要将每个部分连接为一个封闭回路，如此导致某些器官，如鼻子，被混合到整个人脸，如此定义是不恰当的，而边界线是不需要封闭的

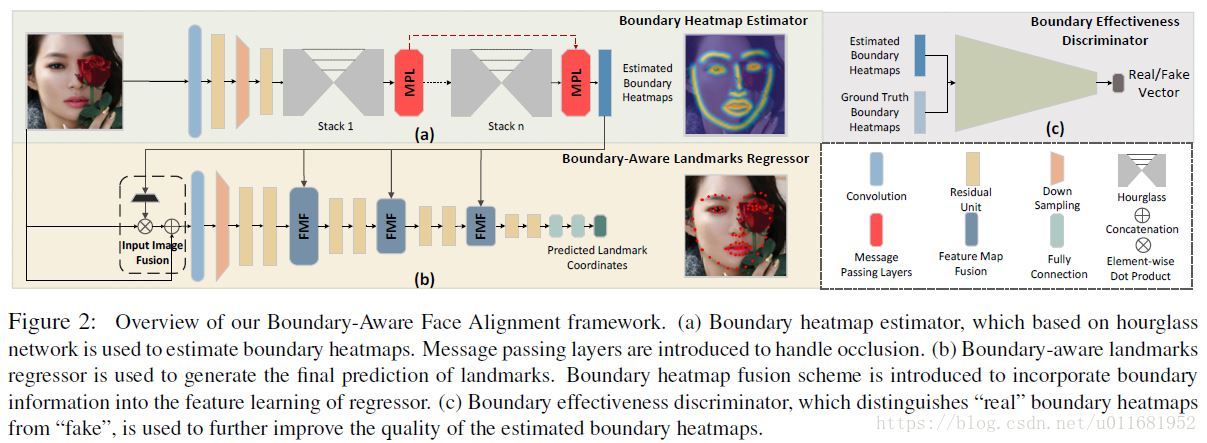

整体结构

3.1 Boundary-aware landmarks regressor

       特征点回归网络R：将边界信息融合到特征学习中

3.1.1 Boundary Define



       13条边界线：外轮廓、左眉、右眉、鼻梁、鼻边界、左上眼皮、左下眼皮、右上眼皮、右下眼皮、上嘴唇上边、上嘴唇下边、下嘴唇上边、下嘴唇下边

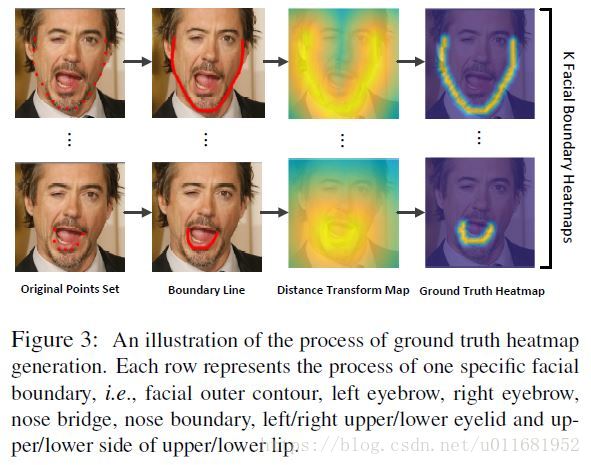

       定义$I$为人脸图像，$L$为ground truth，记 S = { s l } l = 1 L S = \left\{s_l\right\}^L_{l=1} S={sl​}l=1L​；$K$表示边界个数，$k$对应子集$S_i\subset S$，$S_i$是每个边界插值得到的密集点位；与其对应的二进制边界特征图$B_i$，大小与$I$相同，当中仅仅在边界线上的点位置为1，其余为0；最后定义了与$B_i$对应的距离变化映射$D_i$（每个点到对应边缘的距离，待考证），我们基于标准差$\sigma$的高斯表达式来变换距离映射$D_i$为真实边界热力图$M_i$，如下式1，$3\sigma$为阈值，能更好保证边界热力图在边界区域，实际应用中，为了计算效率，一般设置真实边界热力图长度为$I$的1/4大小。


       为了更好地利用丰富的边界热力图信息，我们采用多级边界热力图信息融合机制，如图2中，4级res-18网络作为基础网络，每级网络都进行边界信息融合（Boundary heatmap fusion），包含1次输入图像融合（Input Image Fusion），3次特征图融合（Feature Map Fusion）

3.1.2 Input Image Fusion

       该融合的目的是强化边界文理信息，弱化背景及弱文理区域信息，原理如下


       其中$⨁$表示通道连接（channel-wise concatenation）； $⨂$表示像素点积运算（element-wise dot product operation）

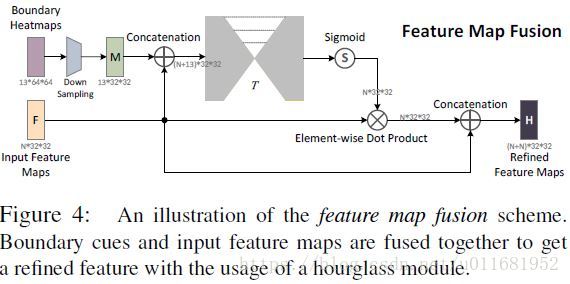

3.1.3 Feature Map Fusion

       与图像融合类似，边界特征热图$M$，通道数固定，即边界线个数13，特征图$F$，，融合特征图$H$表示如下：


       点积时，要求通道数相同，$T$变换来完成这个工作，如下图


       选用沙漏结构作为$T$变换，上下采样平衡，保证特征图大小一致，Skip connections保证多尺度信息，sigmod归一化输出为$[0,1]$，卷积stride为1，保证覆盖到局部区域

       在采用边界热力图信息融合基础上，本文方法在300-W上获得76.26%的AUC（area-under-the-curve），相比之前最好成绩54.85%

3.2 Boundary heatmap estimator

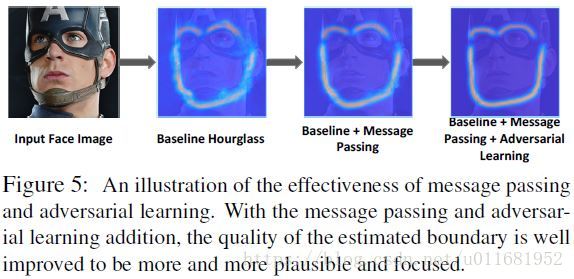

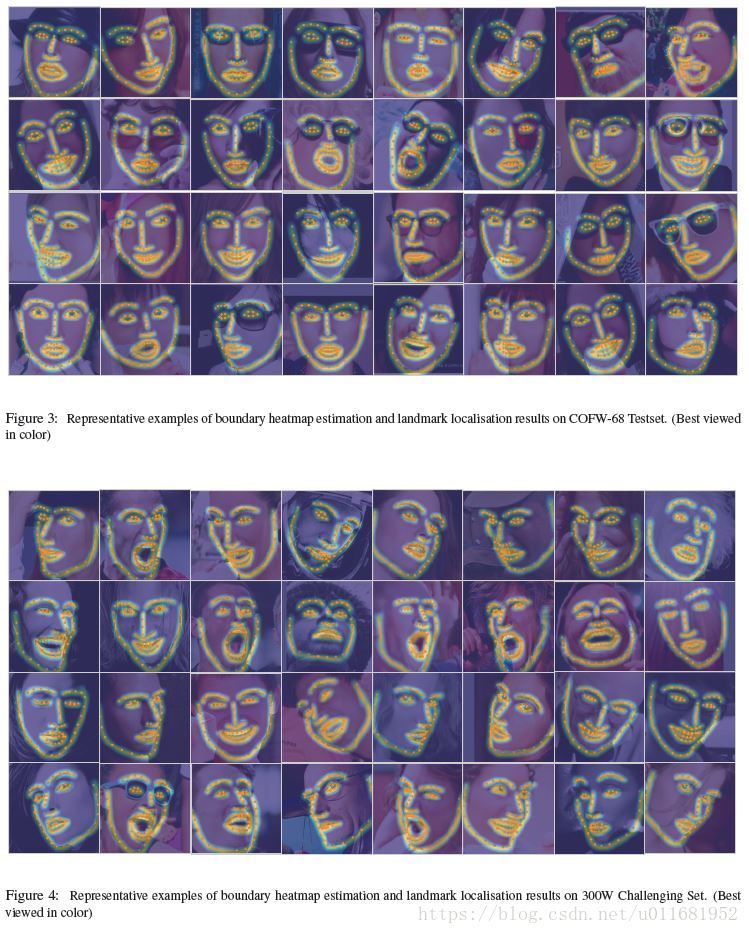

       本文采用文献【35】提出的层叠沙漏网络作为边界热力图估计网络G，采用均方差优化边界热力图，但是当存在严重遮挡时，热力图容易受到噪声和多模式的影响，本文参考文献【9/12】，采用对抗思想（Boundary effectiveness discriminator）和文献【11】的消息通信机制（message passing layers）来提升边界生成的可靠性，如下图效果

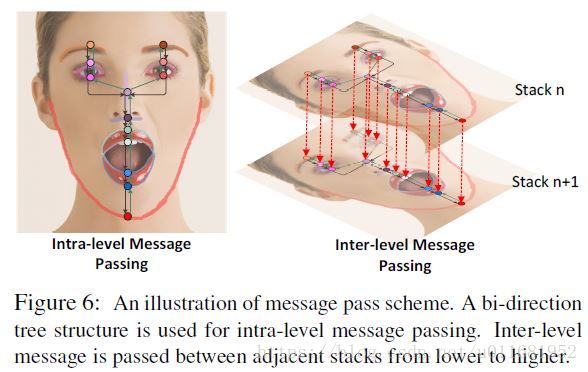

3.2.1 Message Passing Layers

       1）Intra‐level Message Passing
       在每个沙漏网络最后，图2中红色的MPL模块，不同边界线之间进行通信
       2）Inter-level message passing
       在相邻两个沙漏网络间，从低到高的相同边界线通信


3.2.2 Message Passing Detail

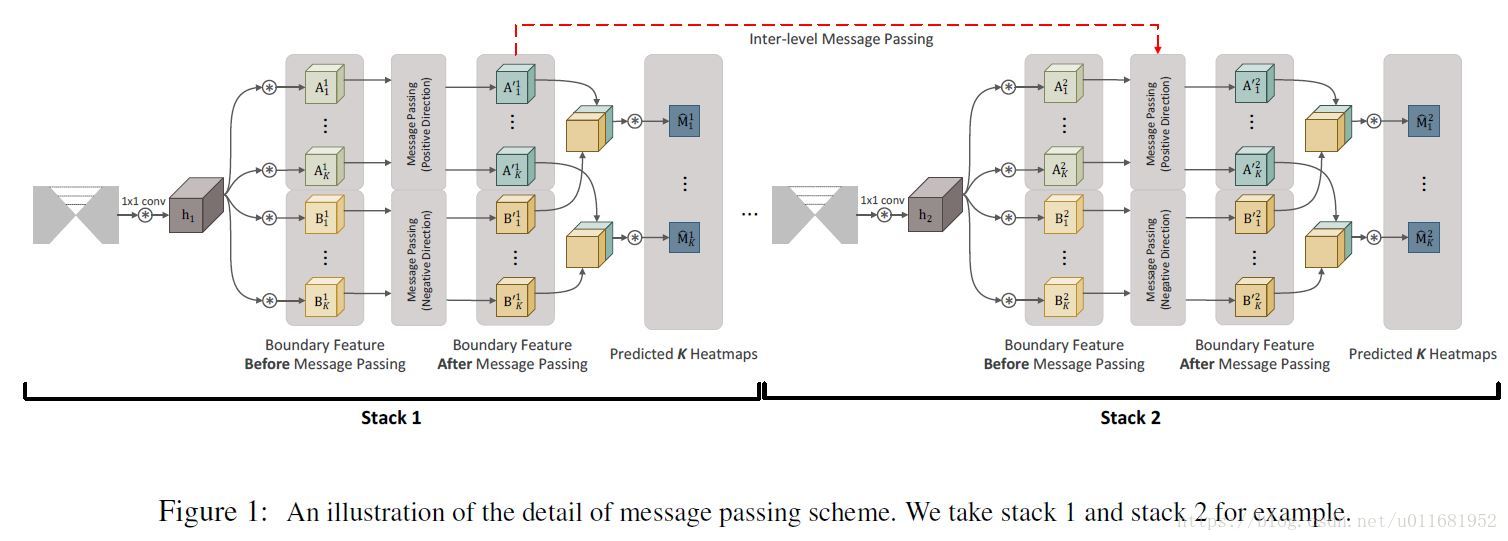

       消息通信计算量和参数开销是很小的，消息通信实例结构如下


       如图$h_1$是前一级沙漏加上1x1卷积的256通道特征图，$A_i^t$表示第$t$级的第$i$个边界，具有16个通道正向传递，如下公式


       其中，$w^{a_i^t}$表示边界i的权值矩阵，*表示卷积，f表示ReLU，在通过消息通信后$A_i^t$变为$A_i^{{\prime }^t}$

       举个例子，Stack2中边界6（左眉毛），从Stack2中边界2（左上眼皮）和Stack1中边界6（左眉毛）接受消息，即进行intra and inter-level边界通信，原理如下


       同样地，消息传递也存在反向传递，如图$B$模块；最终某级沙漏输出有正向和反向信息融合得到：


       其中$⨁$表示通道串连接（concate），$w^{{\prime }^{a_i^t}}$表示1x1卷积，输出单通道预测热力图${\hat{M}}_i^t$，预测K（13）个热力图
       再者，每级沙漏网络都额外追加MSE（Mean Squared Error）Loss Function：


3.3 Boundary effectiveness discriminator

3.3.1 Discriminator

       边界热力图估计，采用MSE（mean squared error）作为loss function，但最小化MSE有时候使得预测看起来模糊不可信，这个回归均值问题是总所周知的，参见超分辨率文献【40】，这个问题会破坏回归网络的学习，当生成错误边界时。
       然后，又很难定义好的评估矩阵来评价boundary heatmaps的质量，因此，本文采用一个边界有效判别器D（boundary effectiveness discriminator）来区分生成boundary heatmaps的有效性。其结构如图2中右上部分，定义如下：


       其中$M$表示生成边界热力图， $S$表示ground-truth对应热力图，$D_{ist}$表示ground-truth距离矩阵映射，$\theta$表示距离阈值， $\delta$表示概率阈值；意思是某一张边缘图预测出来的对应的关键点在$D_{ist}$图上的值，也即距离边缘的距离响应小于$\theta$的概率小于 $\delta$，就判断生成的质量不咋地

3.3.2 GAN

       G（R）网络loss function：


       D网络loss function：


       GAN算法：


       GAN算法，其目的就是监督生成更有效的边界热力图，具体这里就不详述了，有兴趣同学可以去关注GAN（生成对抗网络，火得一塌糊涂）

3.4 CrossDataset Face Alignment

       本文引入的边界辅助信息，可以将不同标注协议的人脸对齐数据集，进行交叉训练，当然这只是一个副产品

4 Experiments

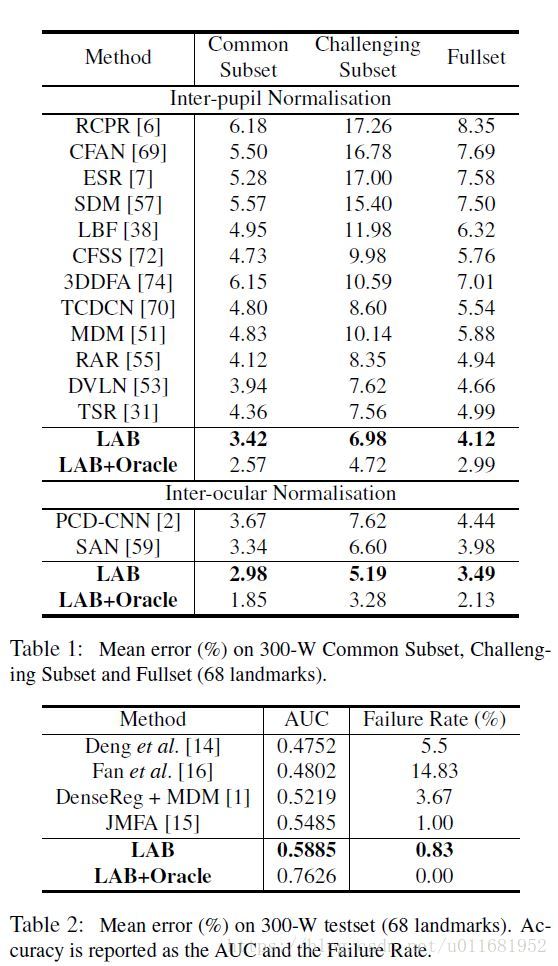

实验数据
       1）Evaluation on 300W

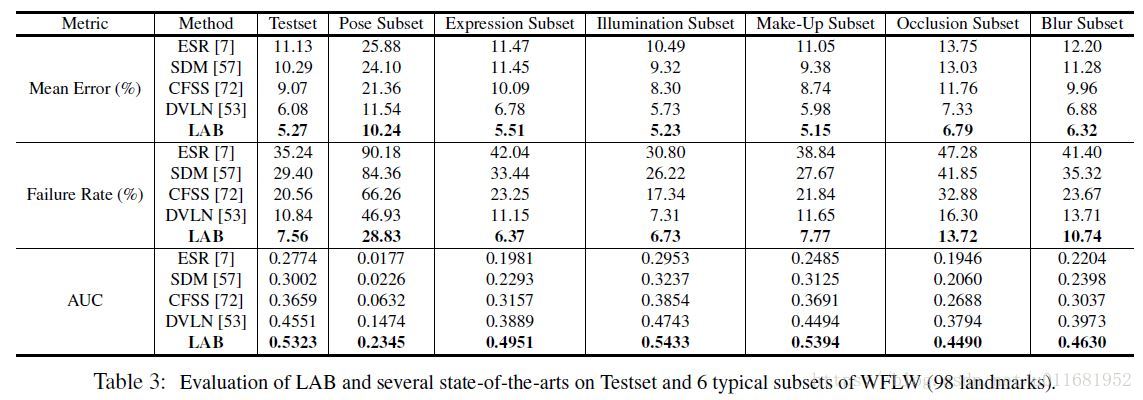

       2）Evaluation on WFLW

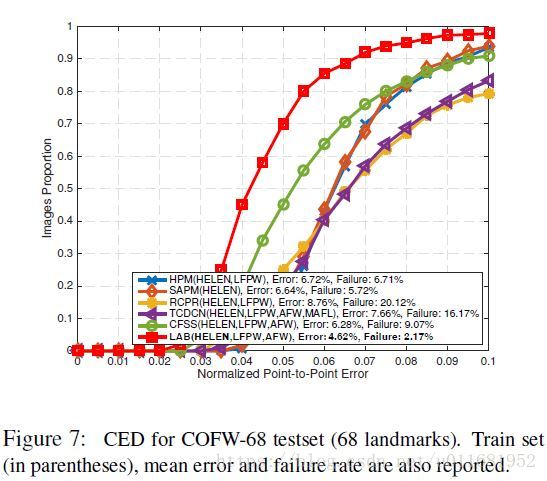

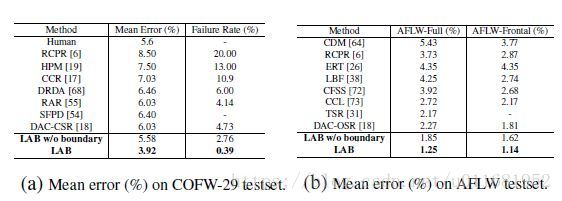

       3）Cross-dataset evaluation on COFW and AFLW






5 Conculsion

       效果杠杠的
