我国工业互联网已经形成“三条途径”:一是打造智能工厂,提高企业内部生产效率,通过互联网技术以及一些相关的机器视觉、图象算法、模式识别的方式,提高企业的生产效率;二是打造智能产品,延伸企业外部的价值链;三是汇聚产业链资源,实现向平台运营的转变,打造数据驱动的生态运营能力。
基于互联网的条件下,结合工业场景,提出端加云的解决方案,方案如下图:
在该解决方案部署中分为本地端和云端。在本地端中分成两部分:一个是数据层,数据层在一些生产设备以及相应的业务系统中实时会场生成的数据;另一个是本地运行层,产生的数据经过本地运行层,运行层实时获取数据,获取数据之后,一方面进行数据的存储,另一方面对获取到的数据进行模型计算,计算完之后进行决策,决策后又可以进行下一轮的操作。
在云端接收离线的序列数据,在云端基于大数据平台进行一个模型分析及模型训练,训练之后把更新的模型再下发到本地进行更新,依次循环可以不断的提高系统能力及算法能力。
基于机器视觉的应用场景分析
人类对世界的认知非常简单,我们可以一眼看出一个水果是苹果还是橘子。但换成计算机,怎么写个程序让机器来分辨人和猫、苹果和橘子呢?实际上在我们考虑的过程中,可以基于以下几个方面进行思考,首先以我们最直观的方式来看,比如说颜色、形状、纹理、边缘轮廓等,转换成计算机,我们通过颜色直方图把最低的三个分量特征都提取出来,苹果是偏向红色,橘子是偏向橙色,这样可以分析出来;然后再通过形状,比如把某省地图轮廓提取出来作为一个特征,利用图象中心到轮廓的距离作为一个距离特征;再高一层次可以进行结构特征,基于底层的特征,一些边缘、形状进行一个结构分析。
最左边的结构特征实际上是一个心理学图,不同的人看到的维度不同,有一些人看到的是白色的一个酒杯,但是换成另外一些人去看,这是两个面对面的人脸,这种通过图象分析可以把结构提出来,然后右边菱形的结构,以及一些知识图库的纹理结构,都是结构特征。
深度学习提取特征

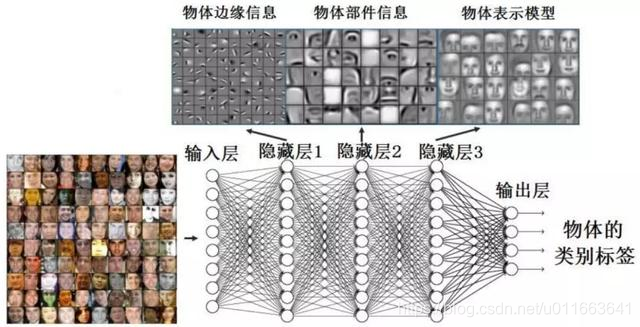

前面是传统的图象处理常用方法,采用基于深度学习的特征提取方法。深度学习的方法相对来说比较简单,就是把我们输入的图象输入网络,每个网络对不同的过程进行一个迭代训练。在我们的网络前期,像一些低级的特征比如简单的边缘纹理特征,在中间部分我们就可以学到一个相对高级一点的结构特征,比如说我们做人脸识别的时候,是可以把里面的一些眼睛、嘴巴、耳朵等提取出来,再往高处走可以得到,最后就可以把物体的模型给训练出来,比如说训练出人脸的大致轮廓,这是通过深度学习方法提取的特征。
异常检测分析
特征提取完之后,进行异常检测分析。图中目标是让我们在图里面去找出哪一个是与其他不一样?因为工业场景中会有一些异常的目标异常分析,异常分析跟上图是挺相似的,在工业中也是一样,我们就是要把异常目标给自动定位分类出来。

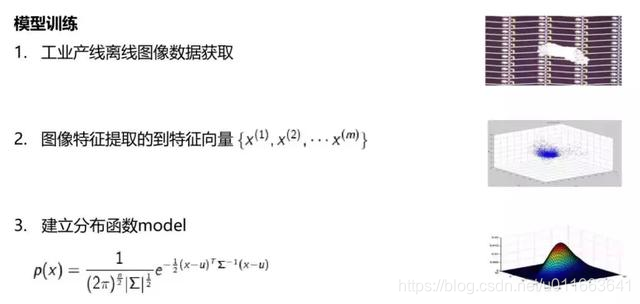

对于异常目标分析,首先是要进行一个模型训练,模型训练过程是这样的,先是对获取到的图象进行特征提取,比如说像一些颜色纹理、一些结构,甚至是用一些深度学习的方法自动去提取特征,提取特征之后建立模型,得到一个模型表达式,比如说我们模型可以用图中这个分布函数来表示,模型的分布形式跟我们建立的方法有关系,我们可能是用一些信息方法,也有可能是二维的曲面,或者多维的曲面。

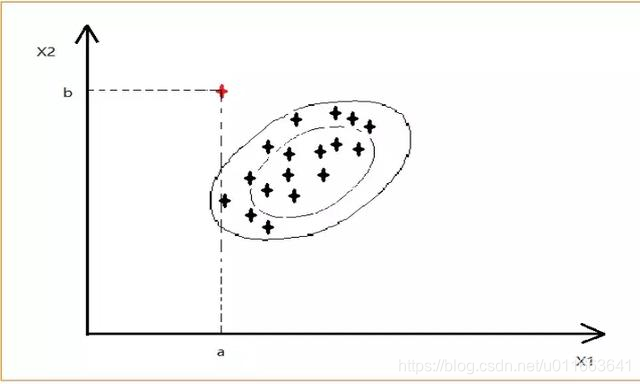

以二维的平面为例,假设模型提取的特征为x1,x2 ,我们学到的模型是一个分类面,分类面里面有一个正常的样本,同时假设x1,x2正相关,即x1越大,x2也就越大,通过模型计算可以将红色的异常点自动检测出来。现在对待这种异常,在分类面之外我们可以自动的分出来。
模型训练完之后肯定要进行使用,使用的时候先把训练好的模型部署到产线上,产线上启动后实时对图象进行获取,然后进行特征提取,经过模型输出最终的决策。在一些产线的分析过程中,实时去监测一些关键的曲线,对这些曲线进行可视化的实时输出结果,比如图中这些曲线,我们在做的过程中的一些关键因素通过曲线的方式打印出来。
通过曲线可以去回判维系,比如说我们是哪一个产线,或者是哪一台机器出了问题,然后这个曲线跟历史相对应的会出现一些异常,利用曲线实时去决策,以及可以根据一些历史的信息去判断,这些机器是什么时候开始出现这些故障的。
图像场景分析
另外,在我们一些实际案例中会碰到一些比较恶劣的环境,比如说一些环境下,在生产产线上有一些是有毒的,还有高温、高压、高辐射的一些场景,这种情况用人眼或者一些可见光的摄像头是很难观察出来的。我们采用红外热感相机进行分析,获取到红外热感应的图象结果图,对这个结果图再进行图象分割,分割完之后就可以得到对应的容器位置,然后我们对容器的位置内部再进行一个异常分析,就可以得到异常区域,然后对异常区域进行分类,因为杂质有多种多样,有液体的、固体的,最终可以得到一个决策结果,可以返推回去是什么原因造成这个结果的。
我们还有产线管道热辐射管道监控,在产线有一些燃油传输管道,还有一些特殊液体的传输管道,我们要实时去监控,液体经过有一个温度,如果温度过高,很容易会造成产线管道的快速老化,一些老化之后会爆开或者裂开渗漏出来,我们采用红外方式获取一个实时图象,然后对图象再进行分割,之后再进行一个标注,像蓝色代表数字方向的一个管道,绿色是横向的一个管道。标注完之后对应标注管道进行曲线的监控,得到右边的工作监控图,通过这个图就可以知道管道的实时温度,以及相关的监控值。这样可以继续帮助厂商从历史体系图中查看相关的情况。
