Halcon10 与 VC＋＋交互，通过picture control显示图像

本文主要是介绍Halcon10 与 VC＋＋交互，通过picture control显示图像，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

vs2010运行通过。VC＋＋做的。

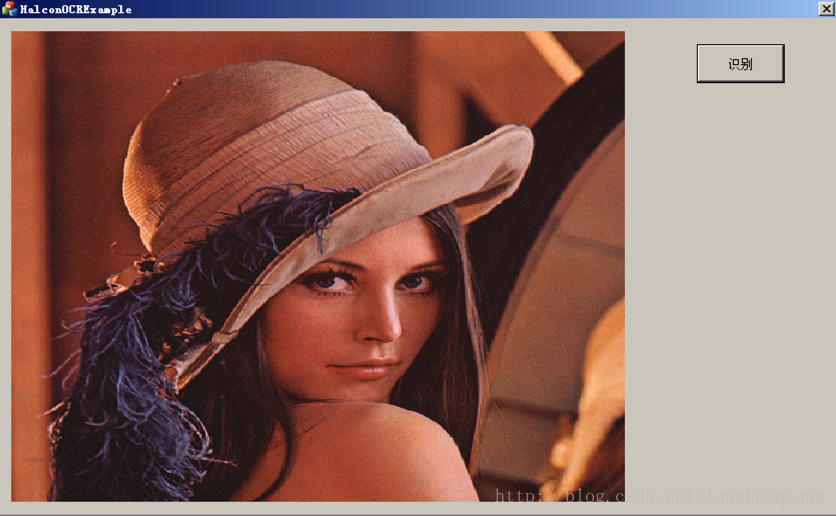

这个程序大概时这样的，左边是一个picture control，点击识别，通过调用halcon读图片，显示在vc＋＋的mfc的picture control控件上。

步骤：

1》》》》》》》》》》》》》》》》》》

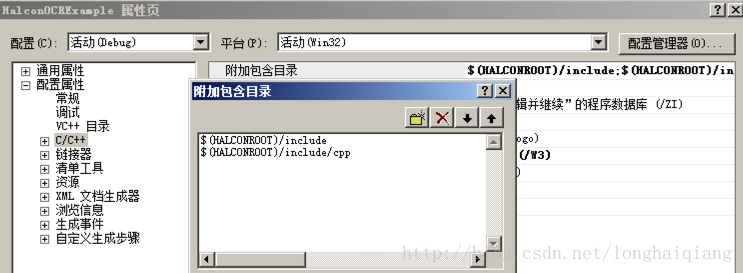

添加halcon头文件

2》》》》》》》》》》》》》》》》》》

添加一些类库

3》》》》》》》》》》》》》》》》》

写一个picture control窗口，你再在OnInitDialog里调用来初始化呀。

[plain]  view plain copy print ?
 void CHalconOCRExampleDlg::InitHalconWindow(void)
 {
     //定义显示的起点和长宽高
     HTuple HWindowRow,HWindowColumn,HWindowWidth,HWindowHeight;
     //定义窗口ID
     HTuple HWindowID;

     //定义一个CRect类的对象，用于获取图像框的尺寸和位置
     CRect Rect;
     CStatic* pWnd = (CStatic*)GetDlgItem(IDC_PIC_HWINDOW);

     CDC *pDC = pWnd->GetDC();
     pWnd->GetWindowRect(&Rect);

     //设置显示窗口的起点和宽高
     HWindowRow = 0;
     HWindowColumn = 0;
     HWindowWidth = Rect.Width();
     HWindowHeight = Rect.Height();
     //设定固定的窗口大小，而不是根据控件大小设定
     //GetDlgItem(IDC_PIC_HWINDOW)->SetWindowPos(NULL,0,0,Rect.Width(),Rect.Height(),SWP_NOZORDER | SWP_NOMOVE);
     try
     {
         set_window_attr("border_width",0);
         HWindowID = (Hlong)pWnd->m_hWnd;
         open_window(HWindowRow,HWindowColumn,HWindowWidth,HWindowHeight,HWindowID,"visible","",&m_HWindowID);
         set_draw(m_HWindowID, "margin"/*,"margin"*/);//设置显示模式是margin(边缘)
     }
     catch (HException& except)
     {
         TRACE(except.message);
     }
 }

嗯，对了，你还要在类里声明几个变量，如下：

[plain]  view plain copy print ?
 HTuple m_HWindowID;//picture control经过处理之后标示符，以后显示图像时，直接显示在m_HWindowID即可。
 HTuple m_FGHandle,m_ImageWidth, m_ImageHeight;//m_FGHandle是视频设备
 Hobject m_LiveImage;//从图片或视频中抓取图像到这个变量里面

4、这时，我们需要显示图片的时候就可以调用

[plain]  view plain copy print ?
 disp_obj(m_LiveImage, m_HWindowID);

比如说像我的这个小程序：

[plain]  view plain copy print ?
 read_image(&m_LiveImage, "C:/Users/longx-app/Desktop/Images/lena.bmp");

 CRect Rect;
 CStatic* pWnd = (CStatic*)GetDlgItem(IDC_PIC_HWINDOW);

 CDC *pDC = pWnd->GetDC();
 pWnd->GetWindowRect(&Rect);

 get_image_pointer1(m_LiveImage, NULL, NULL, &m_ImageWidth, &m_ImageHeight);//得到图像的宽高和指针
 set_part(m_HWindowID, 0, 0, m_ImageHeight - 1, m_ImageWidth -1);//使图像显示适应窗口大小

 disp_obj(m_LiveImage, m_HWindowID);
