Hough变换与FCM算法相结合检测车道线

2024-05-20 19:38

本文主要是介绍Hough变换与FCM算法相结合检测车道线,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

https://blog.csdn.net/u010712012/article/details/87477554
之前一小段时间分析的三大块,车辆检测,车道线检测,车辆压线判别。

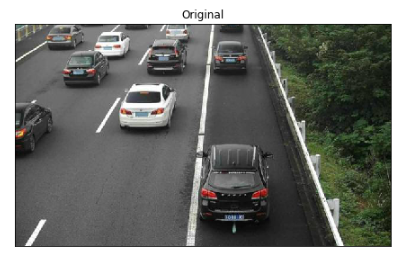

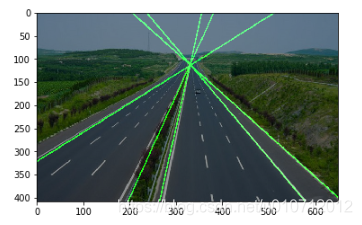

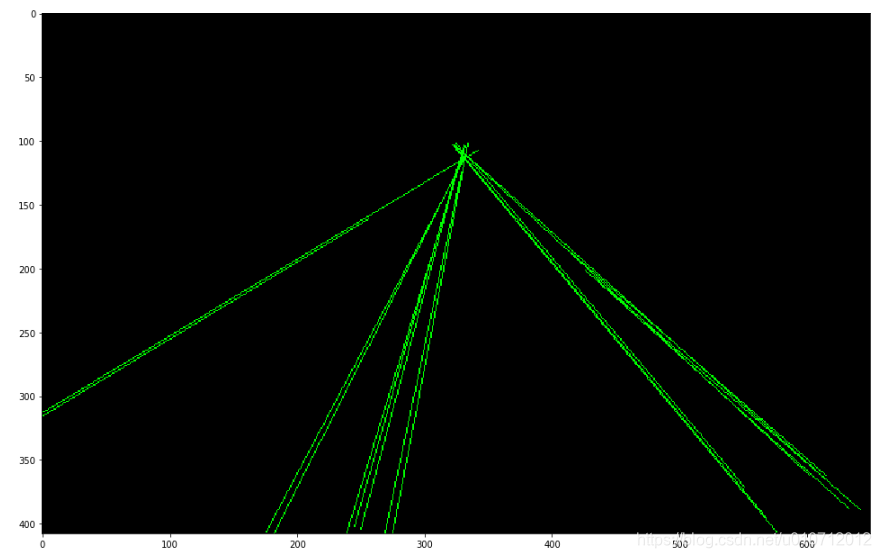

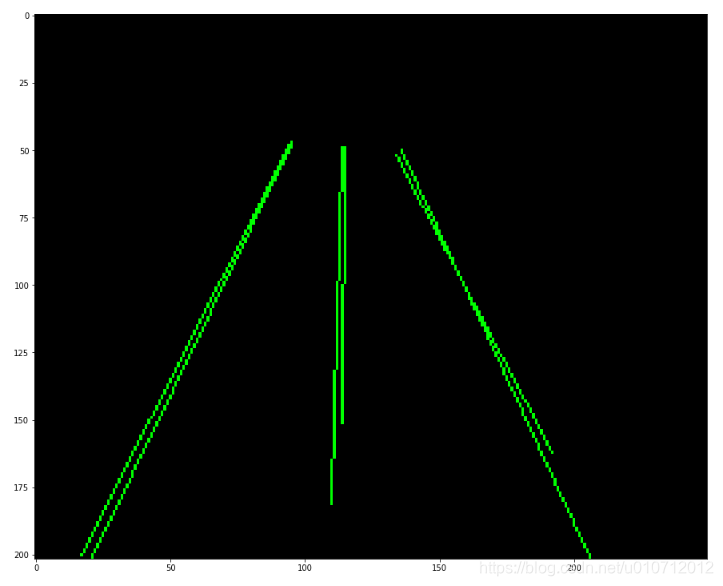

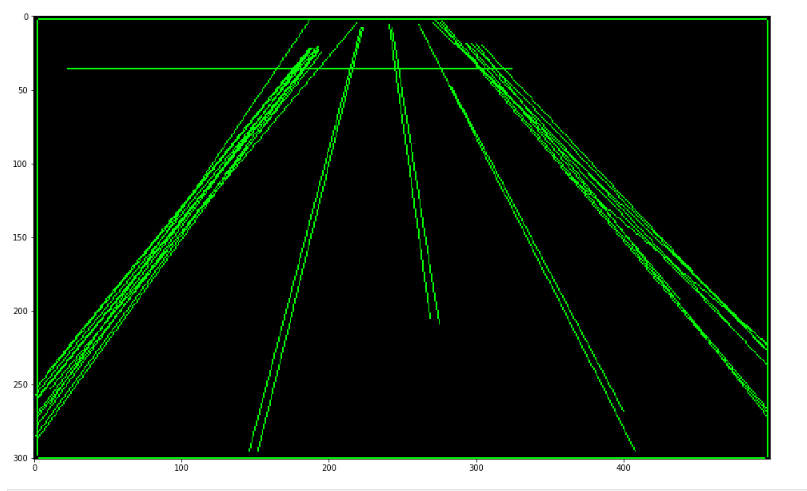

主要分析了一下车道线检测的优化问题,经过图像处理,canny边缘检测,Hough变换检测出的图如第二幅

在这里插入图片描述
在这里插入图片描述
因为车道是具有双边缘的,所以根据之前的车道线检测算法检测出来的直线会有不止一条,如果能够用一种算法把多条直线能够合并成一条车道线,能够对后面的违章压线变道判决减少很多干扰。

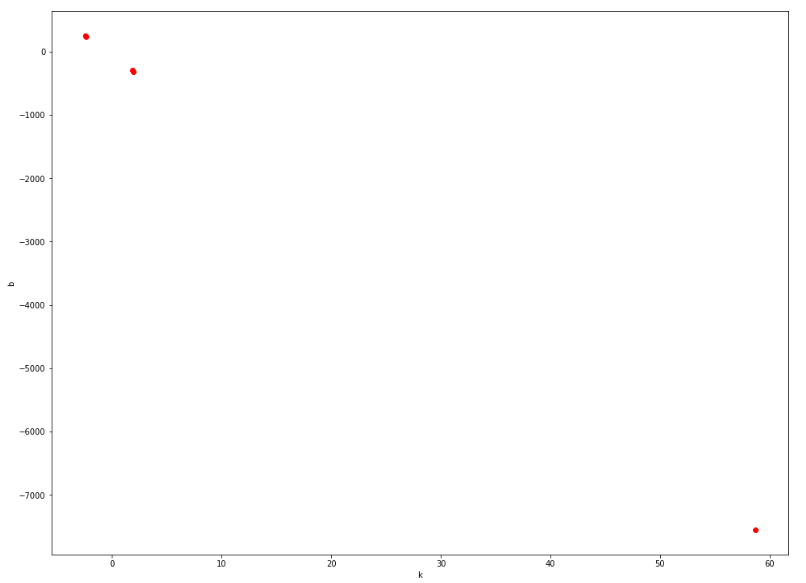

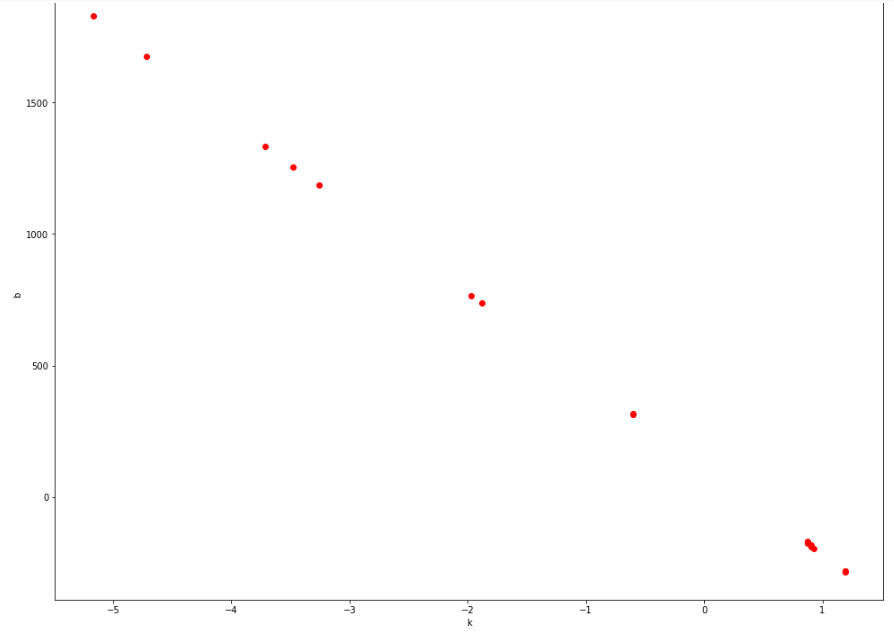

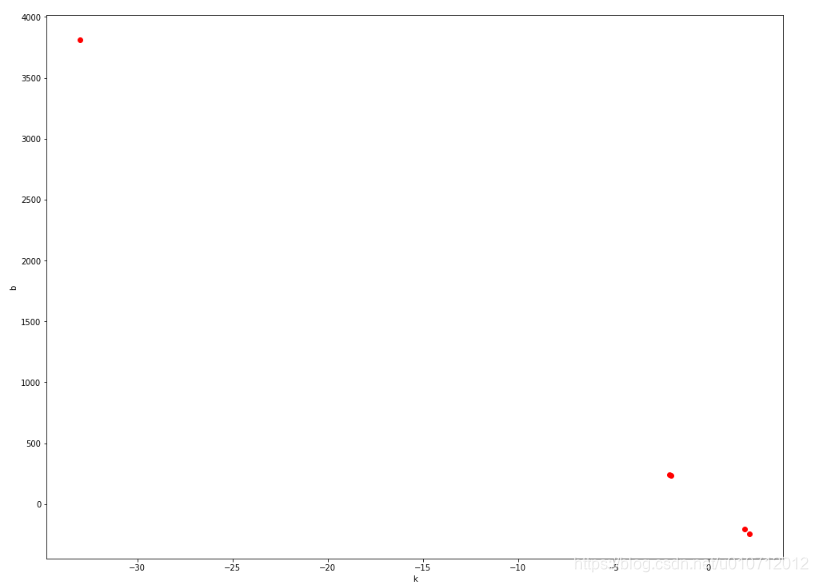

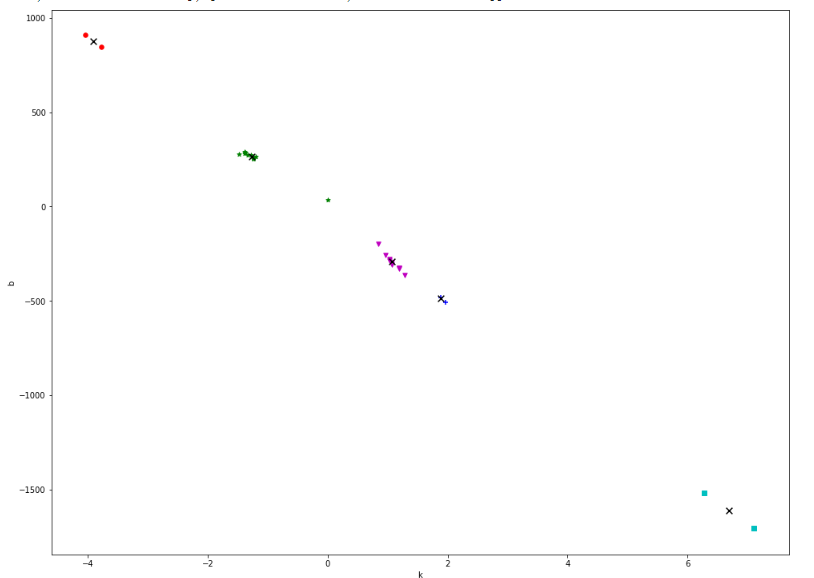

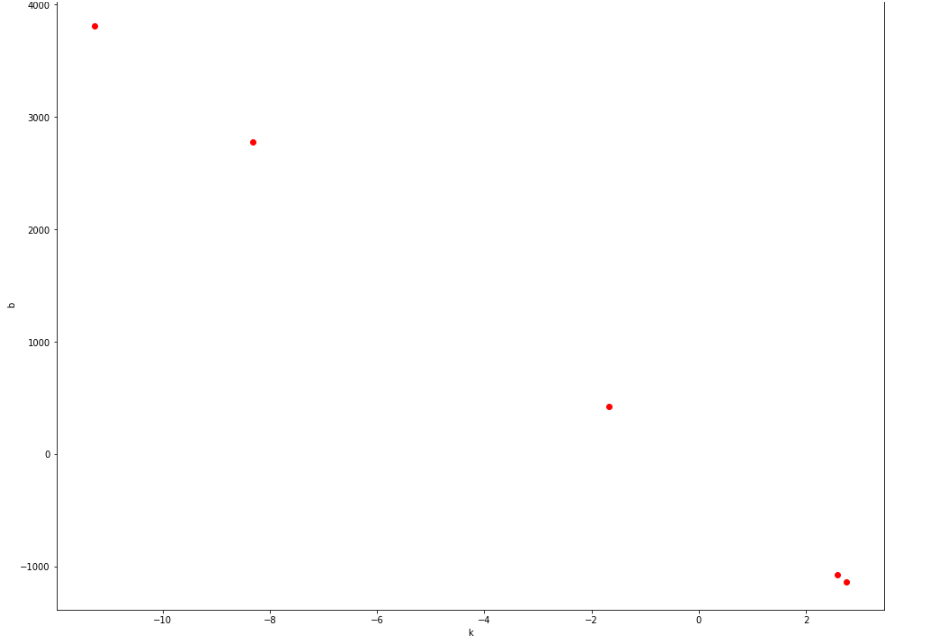

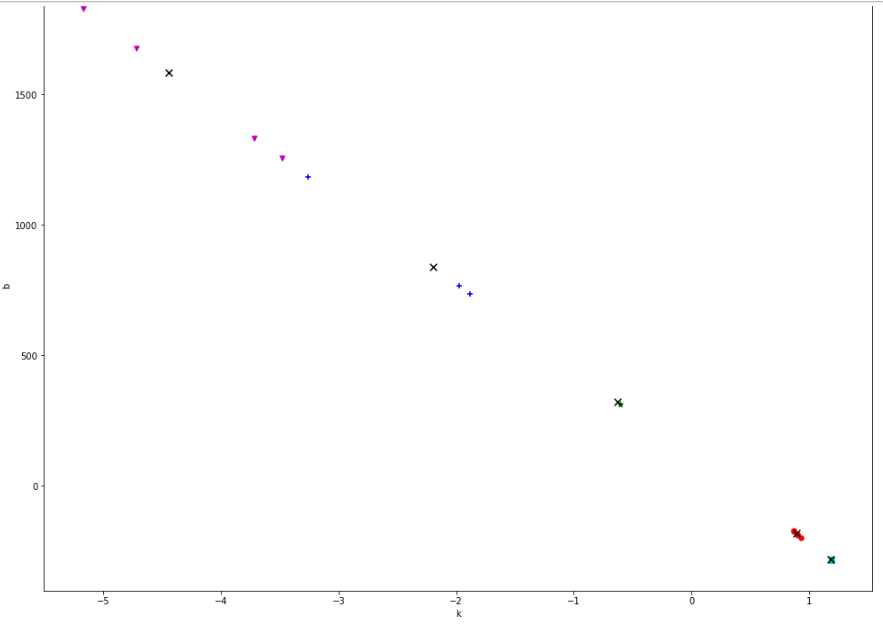

根据Hough变换的原理 https://blog.csdn.net/u010712012/article/details/86104053 ,原图坐标的直线在k,b空间就是点,把这些点反映到下面这个坐标

在这里插入图片描述
可以看出,一条车道线的多条检测出来的直线的斜率和截距差距一般不是很大,所以是否能够把这些代表直线的点聚类为一点,那么聚类结果的各点,就代表具体的那根车道线。

https://blog.csdn.net/u010712012/article/details/87952752

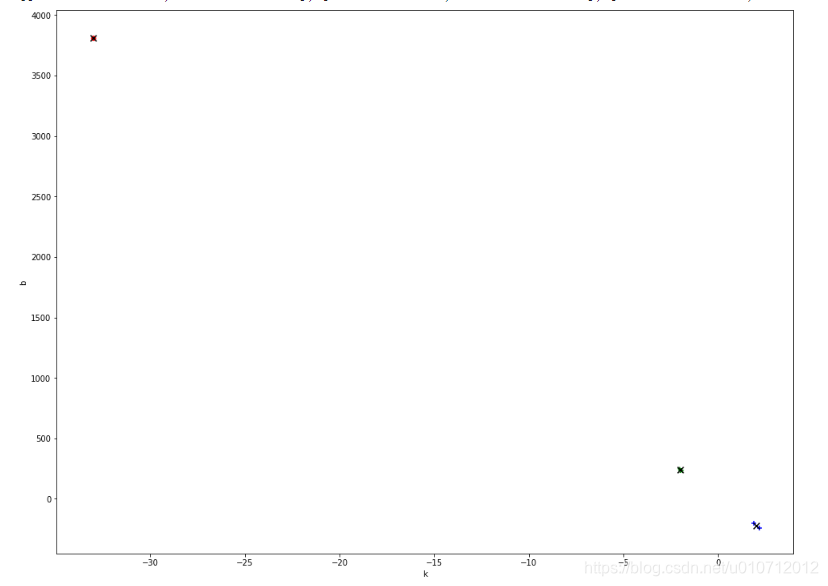

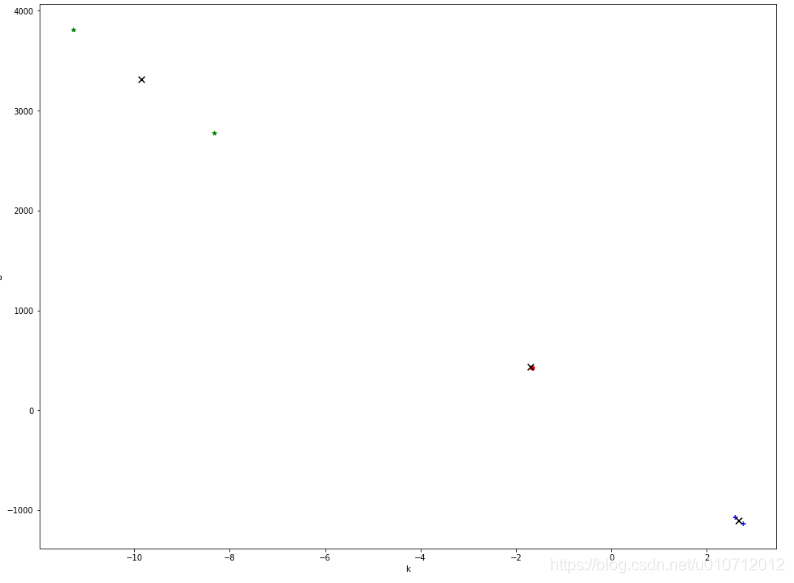

这篇文章描述了模糊C均值聚类算法,这个聚类算法通过计算隶属度矩阵U和类别中心C,得到最终的聚类中心,从而可以在这个场景下使用。

只需要把我们想要最终聚类出的车道线的条数明确,确定迭代次数,就能得到结果。

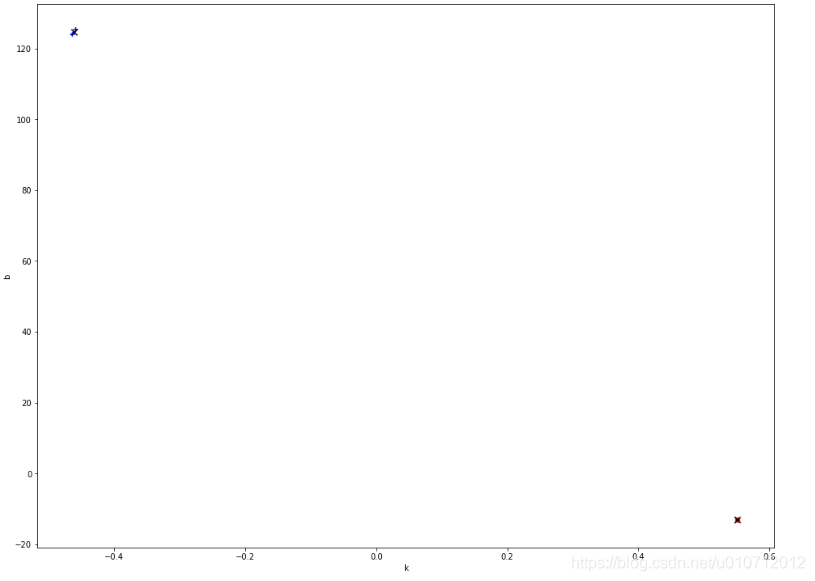

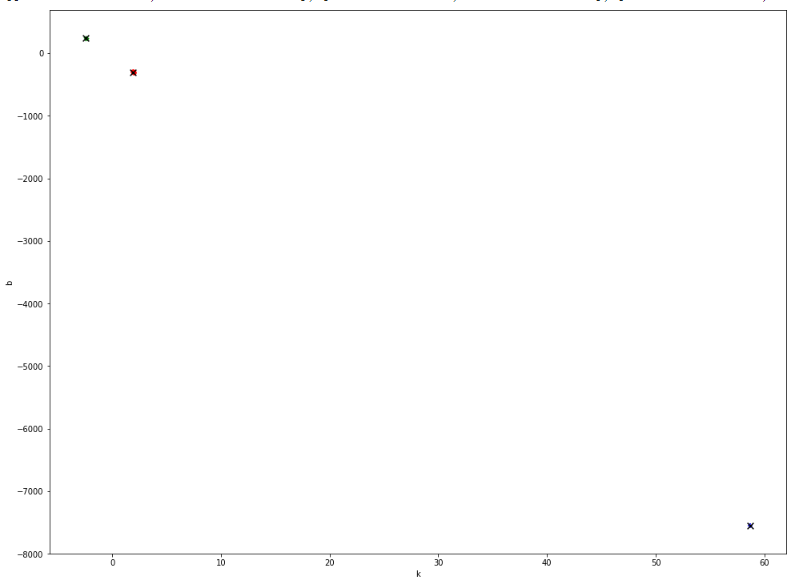

在这里插入图片描述
但是这里有一个明显的问题就是,FCM算法需要手动设置需要聚类出来的类数,假设一条道路有6条车道线,那么K=6,不同的场景车道线数量不同。这让人想到了无监督学习中的Kmeans算法,他的缺点也是需要人工先确定K值,且该值和真实的数据分布未必吻合,也易受到噪声点的影响,容易陷入局部最值,并不能有力地求到全局最优。所以个人感觉只适合于道路清晰的高速公路上,一旦有多辆车在内做干扰,或者路面老旧导致车道线不清晰,FCM并不能算是一个非常鲁棒的算法。

但是不可否认的是,FCM聚类算法使用的边缘去重和结构化过滤方法还是很有借鉴意义,可以起到稳固车道线的作用,从而对后续的车辆压线判别模型奠定了基础。

而且我们得到的(k,b)坐标轴,可以看出,在原图像坐标中的斜率为正的直线,都集中在右下角的点,很密集。而斜率负的很大的直线则分散在左上角而且距离比较大,按照聚类(物以类聚)的思想,应该是离得越远的点越没可能是一类。

可以考虑把斜率的 k = t a n θ k=tan\theta k=tanθ,这里的角度在斜率比较小的时候差距不大,但是有可能在斜率很大的时候,多条线之间的角度差距也不大

因为每条线的theta都有具体的值,每一条线的 θ \theta θ相减,如果角度差距超过设定的一个阈值的话,就代表不是一类,如果角度小于一类的,就看成是一类。就要看怎么和聚类的算法进行融合了

然后思考一下能不能把k,b坐标轴转变成 ρ , θ \rho,\theta ρ,θ极坐标空间,然后看FCM聚类算法是否能够解决上述的角度截距的问题。

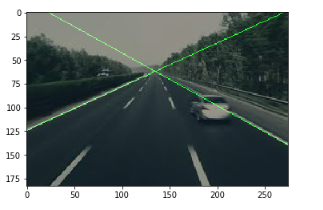

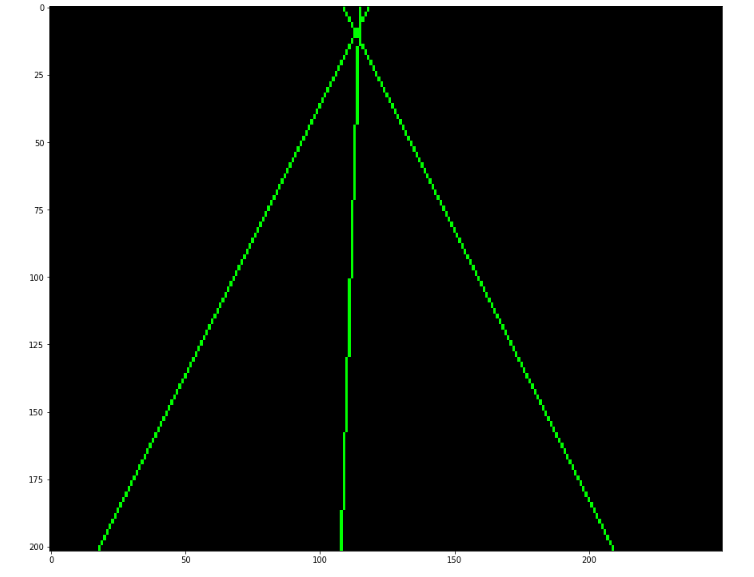

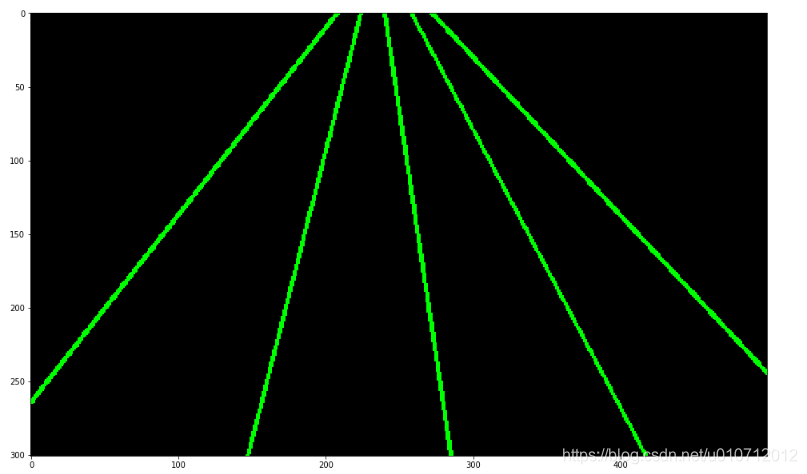

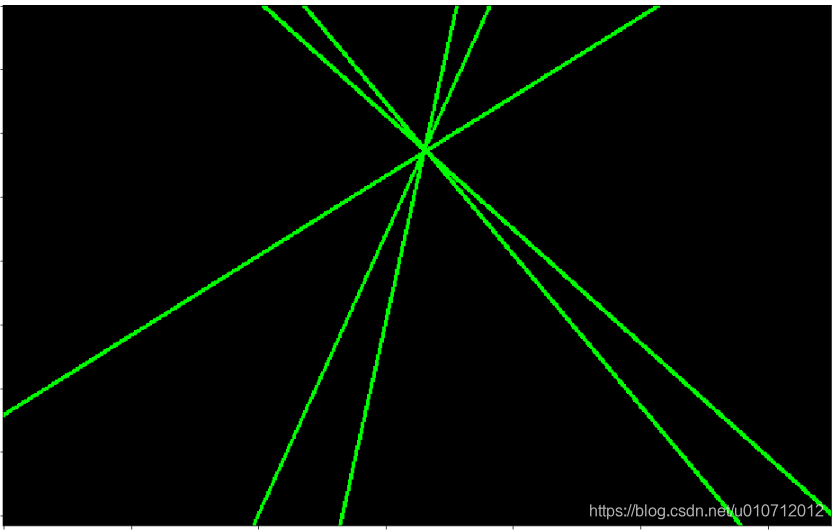

得到聚类结果的斜率和截距(这里还是k,b),可以根据两点坐标把各车道线绘制出来如下:

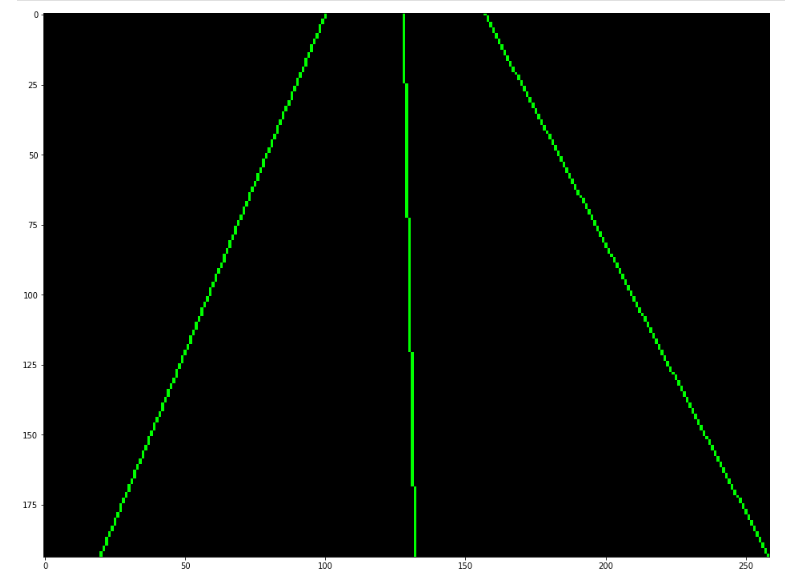

在这里插入图片描述
这里绘图车道线的结果是贯穿整个图片的,最后融合起来。

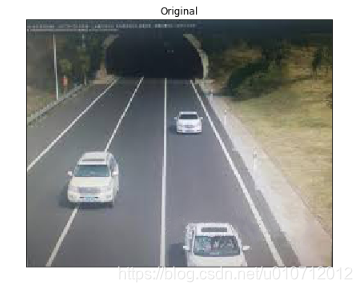

在这里插入图片描述

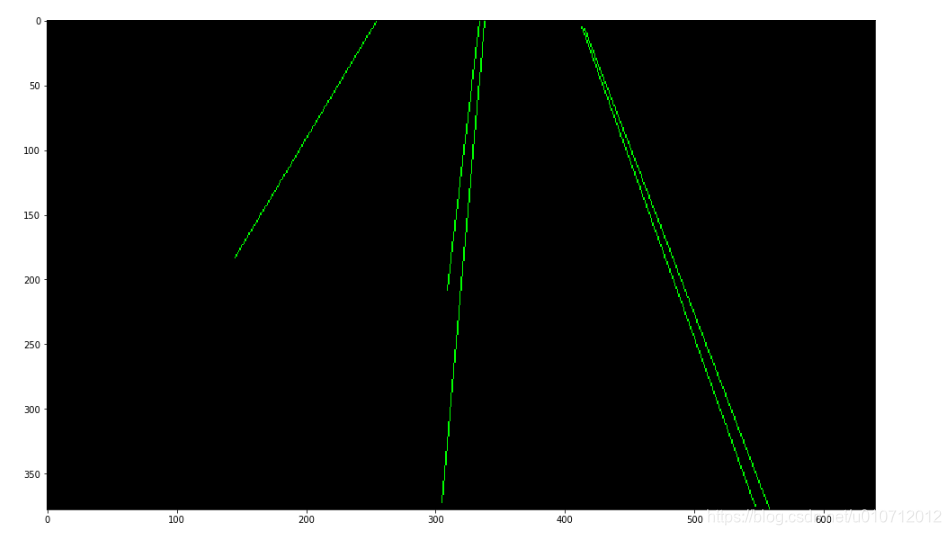

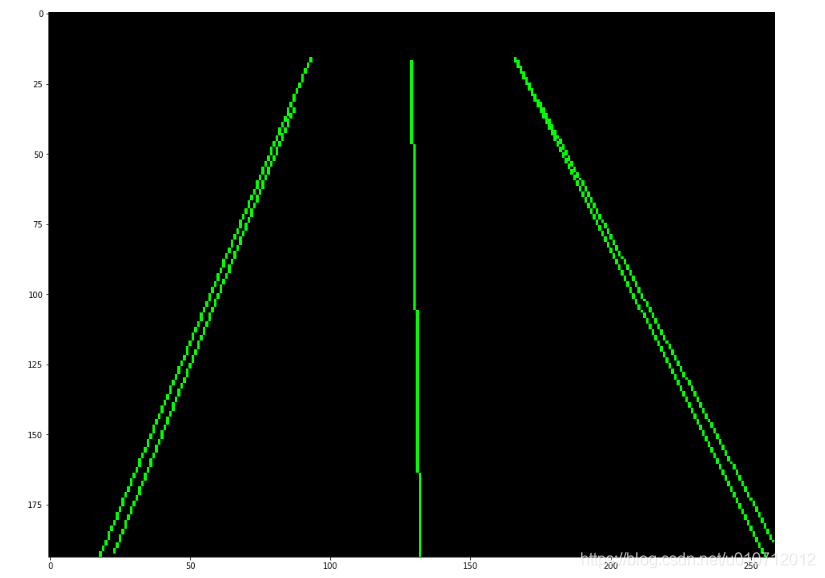

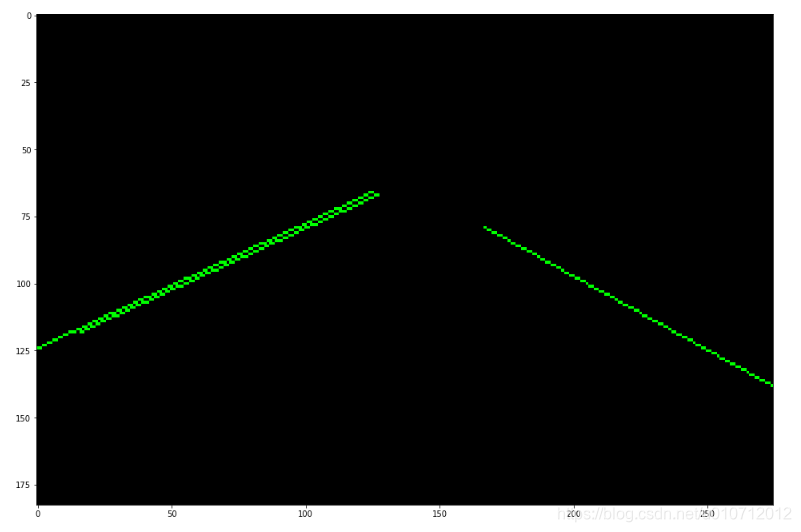

这里效果还行吧。。。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
3.
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
4.
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
后面如果转成极坐标空间更佳,会换过来。

这篇关于Hough变换与FCM算法相结合检测车道线的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
