图像映射概述

在这里插入图片描述

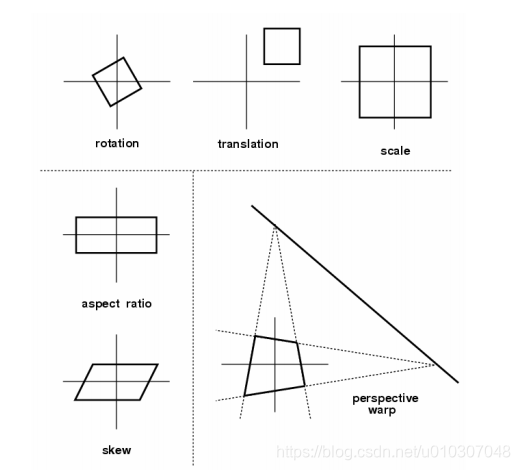

二维平面变换的基本操作

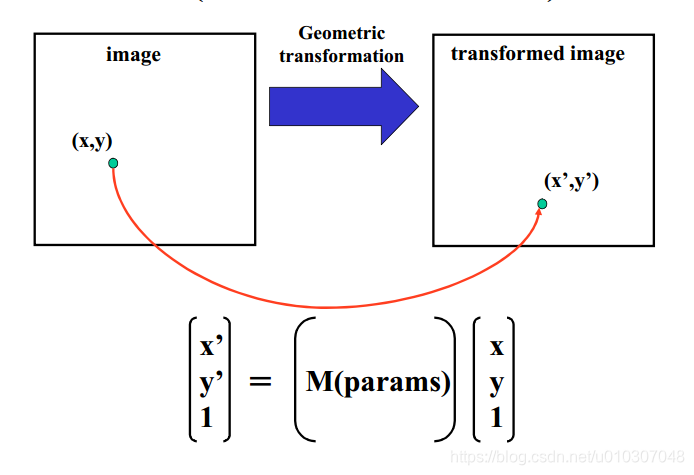

几何图像映射

在这里插入图片描述

x’ = f(x, y, {parameters})
y’ = g(x, y, {parameters})

线性变换(可以写成矩阵)

在这里插入图片描述

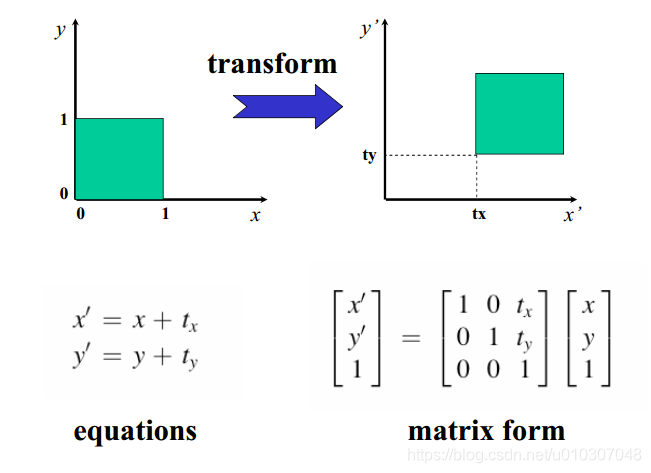

平移(Translation)

在这里插入图片描述

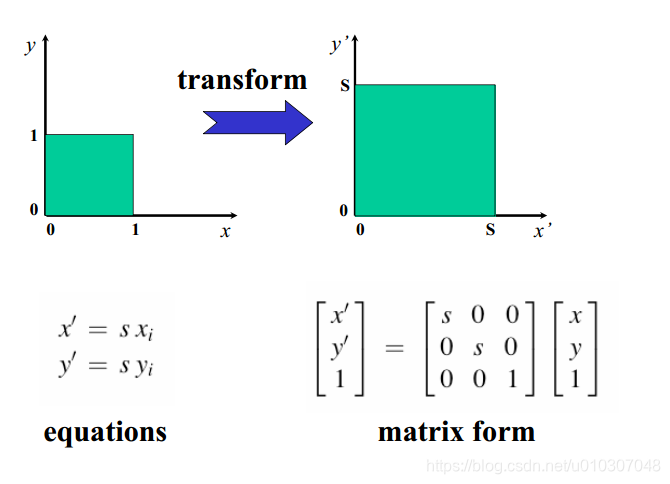

尺度(Scale)

在这里插入图片描述

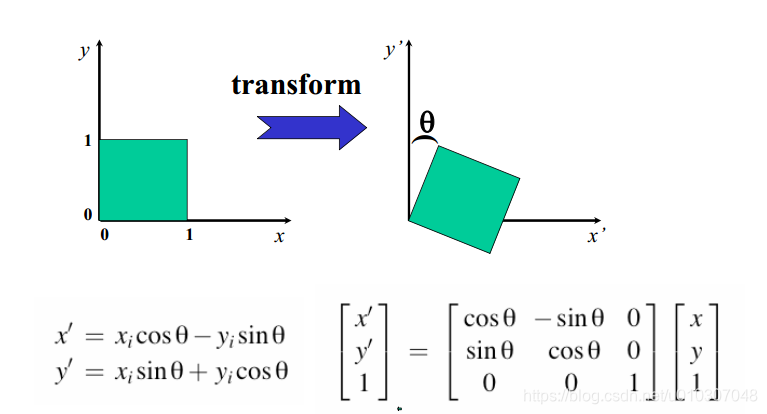

旋转(Rotation)

在这里插入图片描述

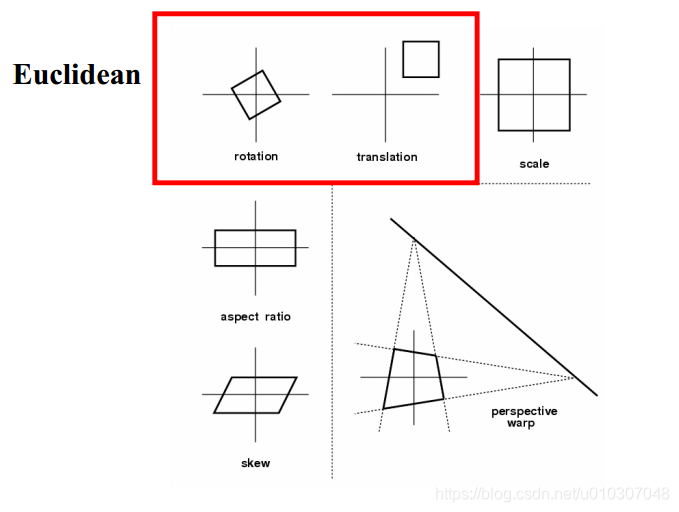

欧几里得(欧式,刚性变换)

在这里插入图片描述

分块矩阵

分块矩阵,由其他较小的矩阵块组成。这些小的矩阵块被称为分块矩阵的块或者子矩阵
比如,我们将下面这个 5×5矩阵分块

在这里插入图片描述

之后我们可以定义以下几个矩阵块

在这里插入图片描述

然后将矩阵 L 表示为

在这里插入图片描述

分块矩阵

在这里插入图片描述同一个变换的矩阵形式和方程形式

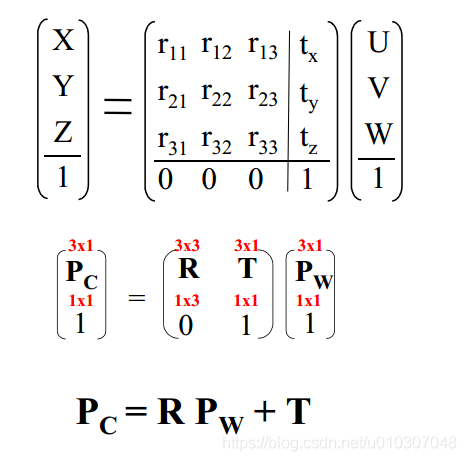

另一个例子(来自上一节)

在这里插入图片描述

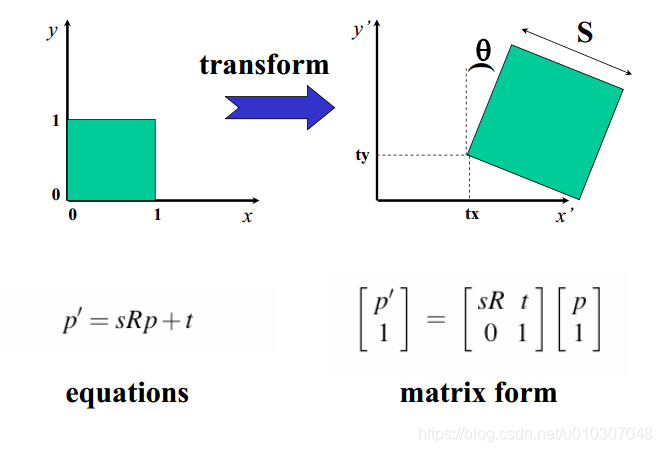

相似映射(有尺度的欧式变换)

在这里插入图片描述

仿射映射

在这里插入图片描述

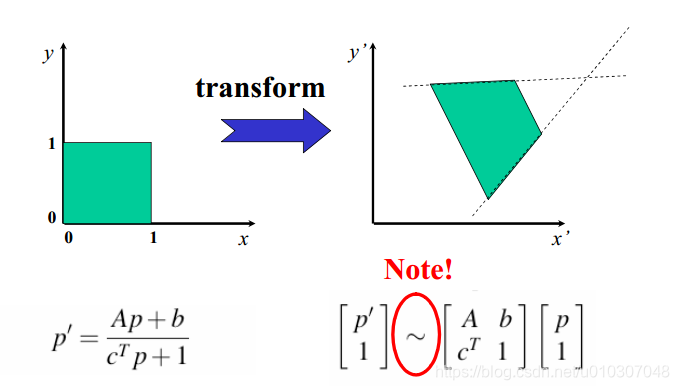

射影映射

在这里插入图片描述

二维变换的总结

在这里插入图片描述

欧式变换

在这里插入图片描述

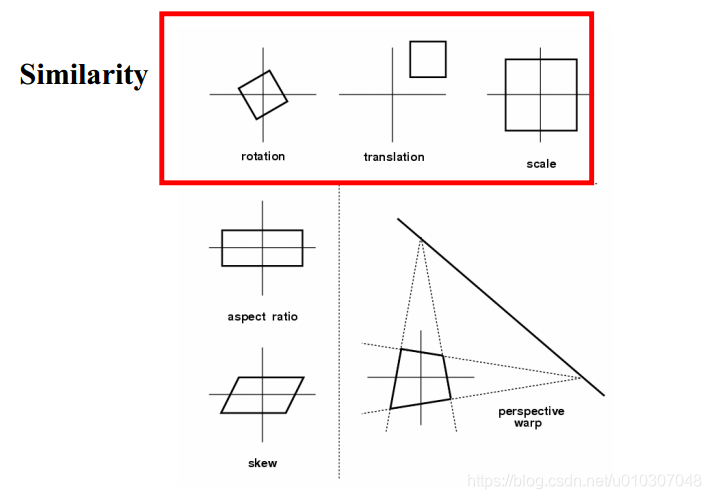

相似变换

在这里插入图片描述

仿射变换

在这里插入图片描述

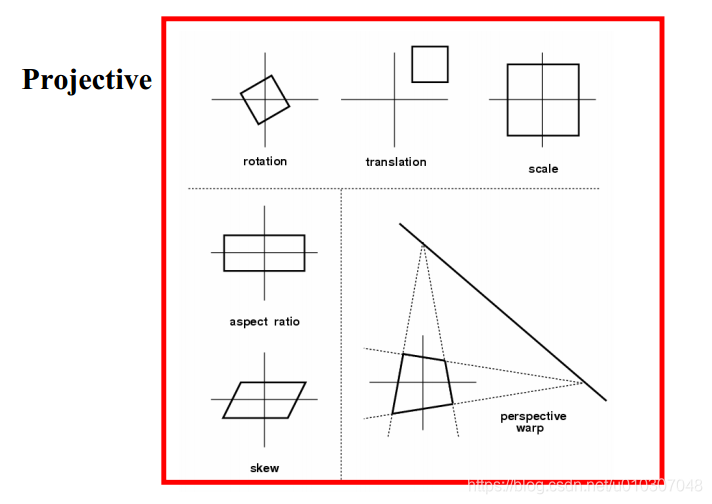

射影变换

在这里插入图片描述
在这里插入图片描述
可以扩展到 4×4 矩阵大小的三维变换,注意自由度数目
