NVIC：Nest Vector Interrupt Controller，嵌套中断向量控制器，是用来管理中断嵌套的，核心任务在于其优先级的管理。NVIC给每个中断赋予先占优先级（抢占优先级）和次占优先级（响应优先级）。

CM3 内核支持256个中断，其中包含了16个内核中断和240个外部中断，并且具有256级的可编程中断设置。但STM32并没有使用CM3内核的全部东西，而是只用了它的一部分，STM32有76 个中断，包括16 个内核中断和60 个可屏蔽中断，具有16级可编程的中断优先级。而我们常用的就是这60个可屏蔽中断。

STM32将CM3内核的中断向量表进行了重新编排，将编号-3至6的中断向量定义为系统异常，编号为负的内核异常不能被设置优先级，从编号7开始为外部中断，这些中断优先级都是可以自行设置的。

EXTI：External Interrupt，外部中断，通过GPIO检查输入脉冲，引起中断时间，打断原来的代码执行流程，进入到中断服务函数中进行处理，处理完后再返回中断之前的代码中执行。

STM32 的EXTI控制器支持19个外部中断/事件请求。每个中断设有状态位，每个中断/事件都有独立的触发和屏蔽设置。STM32的19 个外部中断为：
线 0~15：对应外部IO口的输入中断。
线 16：连接到PVD输出。
线 17：连接到RTC闹钟事件。
线 18：连接到USB唤醒事件。

EXTI中断步骤：

①　配置端口为输入模式

②　开启与该IO口相对应的线上中断/事件，并设置触发条件

③　配置中断分组（NVIC）并使能中断

④　中断函数

一、配置端口为输入模式

void GPIOA_Init(void)

{

GPIO_DeInit(GPIOA);

RCC->APB2ENR|=1<<2; //使能PORTA时钟

GPIOA->CRL&=0XFFFFFFF0;//PA0设置成上拉输入

GPIOA->CRL|=0X00000008;

}

在对端口进行任何操作之前，必须打开对应的时钟信号，其设置才能生效。这里使

用了GPIOA.00 端口作为中断0输入，作为输入时一般我们设置为上拉输入，如果要

设置成浮空输入的话，外部一定要加上拉电阻，这样对于过滤输入波动很有益处(假

设在电压在3.3-2.0之间进行波动，时间上没尝试按键操作，因为一旦有按键，就应

该为0，那么接了上拉的话，除非产生了低电平，否则小波动都会被拉高过滤掉)。

二、开启与该IO口相对应的线上中断/事件，并设置触发条件

这一步封装在函数void Ex_NVIC_Config(u8 GPIOx,u8 BITx,u8 TRIM)中，可以直接调用，例如：Ex_NVIC_Config(GPIO_A,0,RTIR); //设置PA（0）上升沿触发

Ex_NVIC_Config(GPIO_A,13,FTIR);//设置PA（13）下降沿触发

该函数为 Ex_NVIC_Config，该函数有3个参数：GPIOx为GPIOA~G（0~6），在sys.h里面有定义。代表要配置的IO口。BITx则代表这个IO口的第几位。TRIM为触发方式，低2位有效（0x01代表下降触发；0x02代表上升沿触发；0x03代表任意电平触发）。其代码如下：
/**************************

该函数只针对GPIOA~G;不包括PVD，RTC和USB唤醒这三个，参数:GPIOA~G（0~6），代表GPIOA~G;BITx:需要使能的位;TRIM:触发模式，1，上升沿;2，下降沿;3，任意电平触发；该函数一次只能配置1个IO 口，多个IO 口，需多次调用，该函数会自动开启对应中断，以及屏蔽线

***************************/

void Ex_NVIC_Config(u8 GPIOx，u8 BITx，u8 TRIM)
{

u8 EXTADDR;
u8 EXTOFFSET;
EXTADDR=BITx/4;//得到中断寄存器组的编号
EXTOFFSET=(BITx%4)*4;
RCC->APB2ENR|=0x01;//使能IO复用时钟
AFIO->EXTICR[EXTADDR]|=GPIOx<<EXTOFFSET;//EXTI.BITx映射到GPIOx.BITx
//自动设置
EXTI->IMR|=1<<BITx;//开启line BITx上的中断
EXTI->EMR|=1<<BITx;//不屏蔽lineBITx上的事件
if(TRIM&0x01)EXTI->FTSR|=1<<BITx;//lineBITx 上事件下降沿触发
if(TRIM&0x02)EXTI->RTSR|=1<<BITx;//lineBITx 上事件上升降沿触发
}

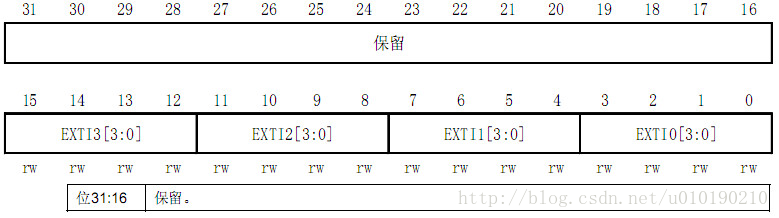

EXTICR(External interrupt configuration register)即外部中断配置寄存器。

因为STM32 任何一个IO口都可以配置成中断输入口，但是IO口的数目远大于中断线数（16个）,所以我们需要选择哪一个中断是经由那个IO口输入的。于是STM32就这样设计，GPIOA~GPIOG的[15:0]分别对应中断线15~0。这样每个中断线对应了最多7个IO 口，以线0为例：它对应了GPIOA.0、PIOB.0、GPIOC.0、GPIOD.0、GPIOE.0、GPIOF.0、GPIOG.0。而中断线每次只能连接到1个IO 口上，这样就需要EXTICR来决定对应的中断线配置到哪个GPIO上了。寄存器EXTIR有四组，在书写时要注意。具体对应关系如下：0000: PA[x] pin，0001: PB[x] pin，0010: PC[x] pin，0011: PD[x] pin0100: PE[x] pin，0101: PF[x] pin，0110: PG[x] pin。假设我们需要设定外部中断0由GPIOA_0来控制，那么我就可以写成AFIO->EXTIR[0] |=0X00;

Ex_NVIC_Config，首先根据GPIOx的位得到中断寄存器组的编号，即EXTICR的编号，在EXTICR里面配置中断线应该配置到GPIOx的哪个位。然后使能该位的中断及事件，最后配置触发方式。这样就完成了外部中断的的配置了。从代码中可以看到该函数默认是开启中断和事件的。其次还要注意的一点就是该函数一次只能配置一个IO口，如果你有多个IO口需要配置，则多次调用这个函数就可以了。

三、配置中断分组（NVIC）并使能中断

这一步封装在函数void MY_NVIC_Init(u8 NVIC_PreemptionPriority,u8 NVIC_SubPriority,u8 NVIC_Channel,u8 NVIC_Group)里面可以直接调用，例如

MY_NVIC_Init(2,2,EXTI0_IRQChannel,2); //抢占2，子优先级2，组2
NVIC 设置函数MY_NVIC_Init，该函数有4个参数，分别为：NVIC_PreemptionPriority、NVIC_SubPriority、NVIC_Channel、NVIC_Group。第一个参数NVIC_PreemptionPriority为中断抢占优先级数值，第二个参数NVIC_SubPriority为中断子优先级数值，前两个参数的值必须在规定范围内，否则也可能产生意想不到的错误。第三个参数NVIC_Channel为中断的编号（范围为0~59），最后一个参数NVIC_Group为中断分组设置（范围为0~4）。

/********************设置NVIC****************
*NVIC_PreemptionPriority:抢占优先级
*//NVIC_SubPriority :响应优先级
*NVIC_Channel :中断编号
*NVIC_Group :中断分组 0~4
*注意优先级不能超过设定的组的范围!否则会有意想不到的错误
*组划分:
*组0:0 位抢占优先级，4 位响应优先级
*组1:1 位抢占优先级，3 位响应优先级
*组2:2 位抢占优先级，2 位响应优先级
*组3:3 位抢占优先级，1 位响应优先级
*组4:4 位抢占优先级，0 位响应优先级
*NVIC_SubPriority 和NVIC_PreemptionPriority的原则是，数值越小，越优先

************************************/
void MY_NVIC_Init(u8 NVIC_PreemptionPriority，u8 NVIC_SubPriority，u8NVIC_Channel，u8 NVIC_Group)
{
  u32 temp;
  u8 IPRADDR=NVIC_Channel/4; //每组只能存4个，得到组地址
  u8 IPROFFSET=NVIC_Channel%4;//在组内的偏移
  IPROFFSET=IPROFFSET*8+4; //得到偏移的确切位置
  MY_NVIC_PriorityGroupConfig(NVIC_Group);//设置分组
  temp=NVIC_PreemptionPriority<<(4-NVIC_Group);
  temp|=NVIC_SubPriority&(0x0f>>NVIC_Group);
  temp&=0xf;//取低四位

if(NVIC_Channel<32)NVIC->ISER[0]|=1<<NVIC_Channel;//使能中断位(要清除的话，相反操作就OK)
else

NVIC->ISER[1]|=1<<(NVIC_Channel-32);
NVIC->IPR[IPRADDR]|=temp<<IPROFFSET;//设置响应优先级和抢断优先级
}

MY_NVIC_PriorityGroupConfig为NVIC的分组函数，该函数的参数NVIC_Group为要设置的分组号，可选范围为0~4，总共5组：EXTI0、EXTI1、EXTI2、EXTI3、EXTI4为Line0~Line4、EXTI15_10为Line15~Line10、EXTI9_5为Line9~Line5。如果参数非法，将可能导致不可预料的结果。

/***************设置NVIC分组*****************
*NVIC_Group:NVIC 分组 0~4总共5 组

************************************/

void MY_NVIC_PriorityGroupConfig(u8 NVIC_Group)
{
u32 temp，temp1;
temp1=(~NVIC_Group)&0x07;//取后三位

temp1<<=8;

temp=SCB->AIRCR; //读取先前的设置

temp&=0X0000F8FF; //清空先前分组

temp|=0X05FA0000; //写入钥匙

temp|=temp1;

SCB->AIRCR=temp; //设置分组
}

MY_NVIC_PriorityGroupConfig 函数设置中断优先级分组的思路：STM32的5 个分组是通过设置SCB->AIRCR的BIT[10:8]来实现的，SCB->AIRCR的修改需要通过在高16位写入0X05FA这个密钥才能修改的，故在设置AIRCR之前，应该把密钥加入到要写入的内容的高16位，以保证能正常的写入AIRCR。在修改AIRCR的时候，我们一般采用读->改->写的步骤，来实现不改变AIRCR原来的其他设置。MY_NVIC_PriorityGroupConfig分组函数在每个系统里面只要设置一次就够了，设置多次，则是以最后的那一次为准。但是只要多次设置的组号都是一样，就没事。否则前面设置的中断会因为后面组的变化优先级会发生改变，这点在使用的时候要特别注意！一个系统代码里面，所有的中断分组都要统一，以上代码对要配置的中断号默认是开启中断的。也就是ISER中的值设置为1了。
