一、类图

       类是具有相似结构、行为和关系的一组对象的描述符。类图是用于定义系统中的类，包括描述类的内部结构和类的关系。类图主要用于描述系统的静态结构。

       如何寻找类：

      在待开发系统中寻找名词。当然，在寻找的过程中，不可能一蹴而就，不可能一下就找全。我们可以在分析的过程中不断完善。

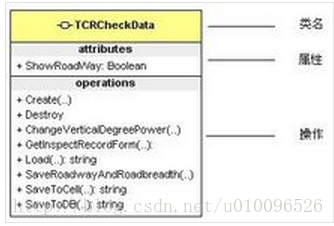

       类的UML表示：

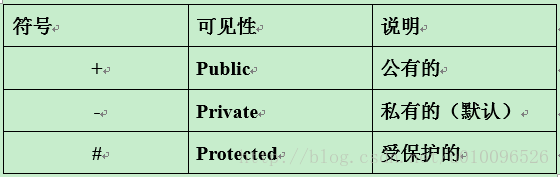

       属性和操作中的可见性：



       类图的关系：

                                                注：区分聚合和组合。可以这样理解，组合比聚合的关联性更强。                                                                         eg：（1）火车和发动机是聚合关系，没有火车这个整体，发动机照样可以存在，所以发动机照样能存在；

         （2）List（目录）和Node（节点）可以看做组合关系，没有list，node也没有存在的必要了。所以组合的关联性更强。

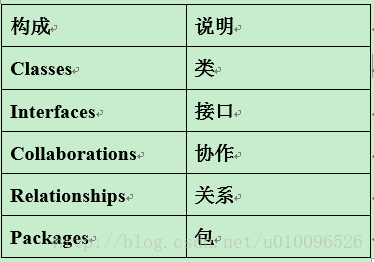

       类图的构成：



       类图的深入讨论：

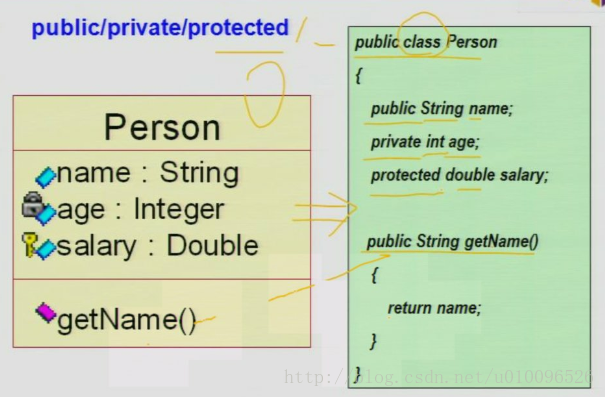

       （1）可见性（visibility）：图符；在Rational Rose中自动生成右边的代码。



       （2）范围（Scope）：每个实例自己拥有自己的属性和方法。

       （3）属性（Attributes）

       （4）操作（Operations）

       （5）模板类（TemplateClasses）

       （6）实用类（UtilityClasses）



二、对象图

       （1）什么是：

       描述一个系统在某个具体时刻的静态结构。类图描述的是所有可能的情况，也可以说对象图示类图在某一时刻的展现，对象图是类图的一个实例，再具体点就是描述系统在具体时间点上所包含的对象以及各个对象之间的关系。

       （2）构成元素：对象、连接、包。



三、包图

       （1）包的作用：a、逻辑上将复杂的图模块化（图看上去简单明了）；

                                   b、组织源代码。

       （2）包的图符：



       （3）包中的元素：类、用例、接口、构件、其它的包。

        （4）包与包的关系：泛化、细化、依赖（常见）。



       三个图的细致内容大概就是这样，但是个中关系还有待开发。包、类、接口用起来都是相通的，就看怎样理清系统的逻辑关系，怎样构造了。请大家多多指教，方便画机房收费系统的UML图。
