UM5202EEDF SOT-143用于高速线路保护的2线ESD保护二极管阵列

USB端口和以太网端口保护阵列二极管,3540513578

UM5202EEDF SOT-143是浪涌额定二极管阵列设计,以保护高速数据接口。本系列专门设计用于保护连接到数据和传输线的敏感元件免受ESD(静电放电)引起的过电压。独特的设计采用浪涌额定,低电容转向二极管和一个TVS二极管在一个单一的封装。在瞬态条件下,转向二极管将瞬态导向电源线的正极或接地。内部TVS二极管防止电源线上的过电压,保护任何下游元件。低电容阵列配置允许用户保护两条高速数据或传输线。低电感结构最大限度地减少在高电流浪涌电压过冲。该装置为便携式电子设备的ESD保护而优化。它们可用于满足IEC 61000-4-2第4级的ESD抗扰度要求(±15kV空气,±8kV接触放电)。

UM5202EEDF 应用 13534090664

USB 2.0接口

USB OTG接口

显示器和平板显示器

数字视频接口(DVI)

高清多媒体接口(HDMI)

SIM卡端口

IEEE 1394火线端口

UM5202EEDF 特征 3540513578

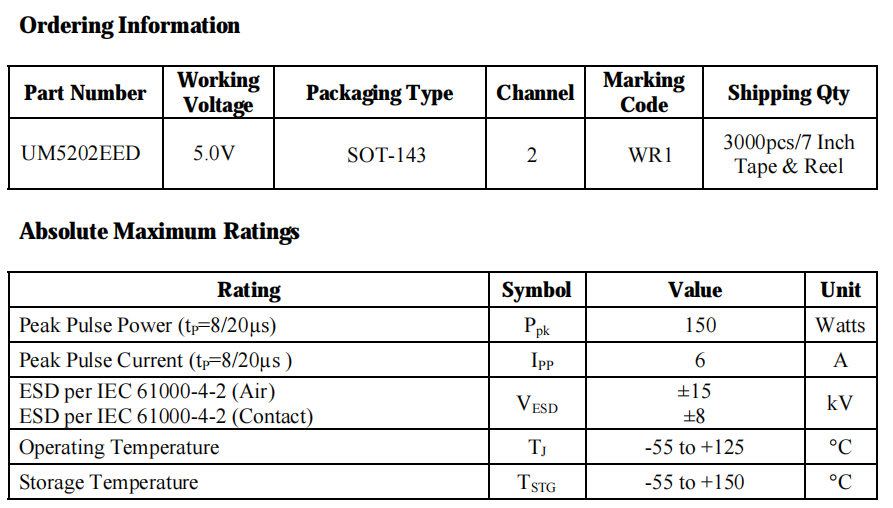

符合IEC 61000-4-2(ESD)的高速数据线瞬态保护±15kV(空气),±8kV(接触)

浪涌额定二极管阵列

瞬变电压抑制二极管

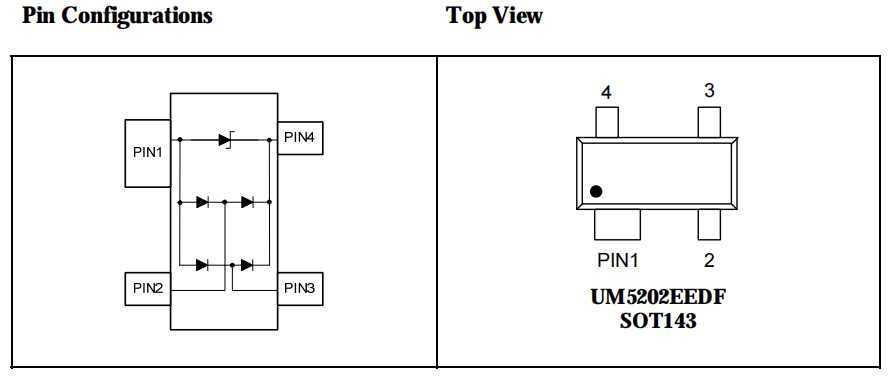

保护两条I/O线和电源线

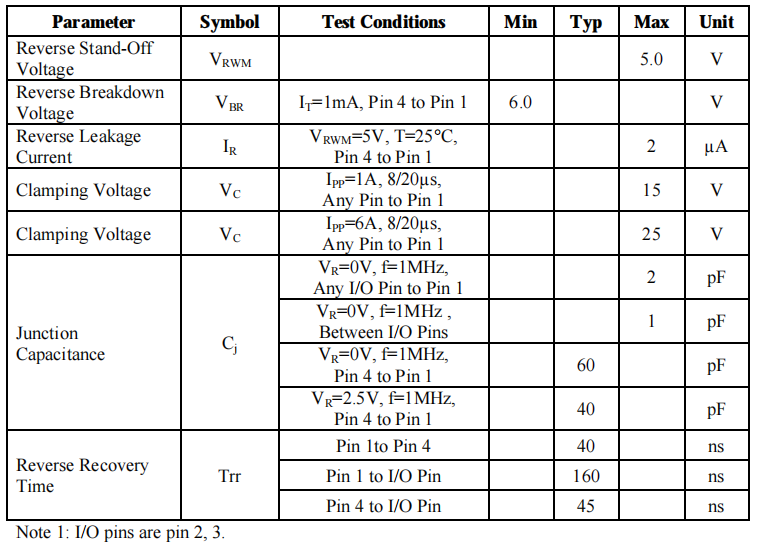

用于高速接口的低电容(<2pF)

2.0GHz无插入损耗

低泄漏电流和箝位电压

低工作电压:5.0V

固态硅雪崩技术
