一、开发背景

        新项目是关于一个关于android设备与单片机进行Rs485通讯的项目。

        现状:硬件设备又还没有到,这种情况下,想了解这项技术的话就需要在PC端弄一个串口调试模拟器,然后使用android sdk 里面的AVD进行模拟的数据交互。

二、名词科普(个人理解)

        android开发板:是一个android设备,类似平板,但是会有更多的外置的接口。

        终端设备:通过外置接口(UART/USB等)连接的设备,比如说日常见到的ic读卡器、指纹识别设备、人脸识别设备;

        串口:android开发板的一种接口,如UART是通过串口通讯的。也就是说,一台android平板设备,可以通过外置接口,可以连多个终端设备。

三、需要准备的工具

        (1)android开发板,使用android sdk的AVD模拟器代替;

        (2)终端设备,使用"串口调试精灵"代替,当然你也可以使用其他的设备替代,如ComTools。其实效果都一样的,模拟终端设备;

        (3)vspdConfig.exe这个软件叫做虚拟串口驱动,个人的理解是通过这个把两个串口连起来,我们项目里面是android虚拟机和“串口调试精灵”连起来,同时监听一些数据发送情况;

        (4)android studio软件开发工具。这个就不用说了,大家都知道。

四、开发过程

        (1)android需要一个用来调试的工具,我使用的是android_serialport_api,这个demo很重要,因为后面自己开发进行串口通讯都是需要用到这个demo,基于这个demo来做。网上都有很多,电脑没有翻墙的话,可以使用这个,亲测可用:http://download.csdn.net/download/true_maitian/10107047

        (2)把项目跑起来,先手动开启一个AVD模拟器,确保能够模拟器可以使用。

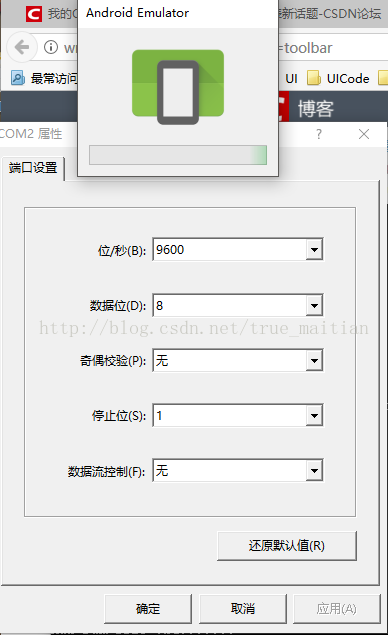

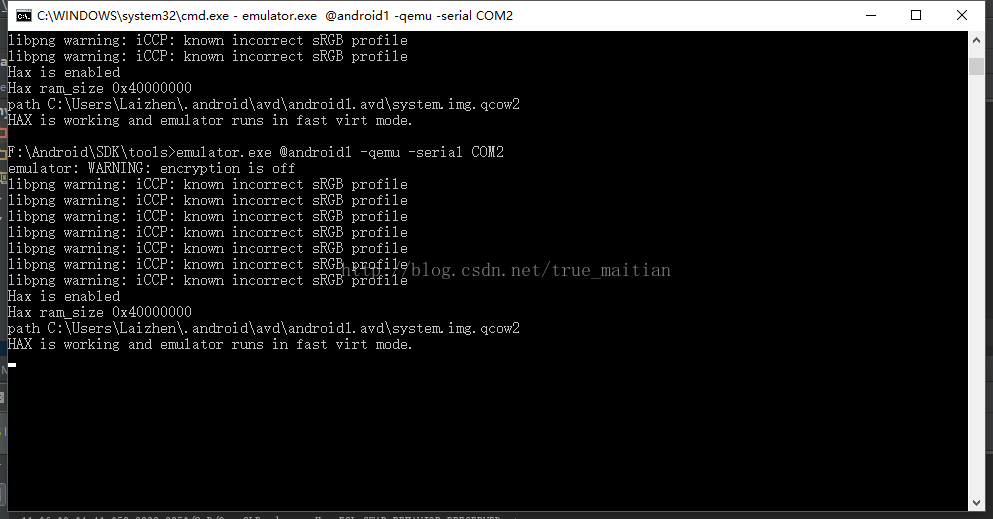

 a、cmd--> 路径切换至 sdk/tools路径下面--> emulator.exe @你的虚拟机设备名称 -qemu -serial COM2,这段cmd指令怎么理解呢?就是通过emulator工具启动一个虚拟机,然后是它以串口名为COM2启动。启动之时,他会跳出一个对话框,你按默认在确定即可。当然此处你需要记住设置的参数,因为虚拟串口调试精灵上需要用到。

串口COM2

波特率:9600

数据位:8

停止位:1

b、启动虚拟机后,把android_serialport_api项目运行至虚拟机;

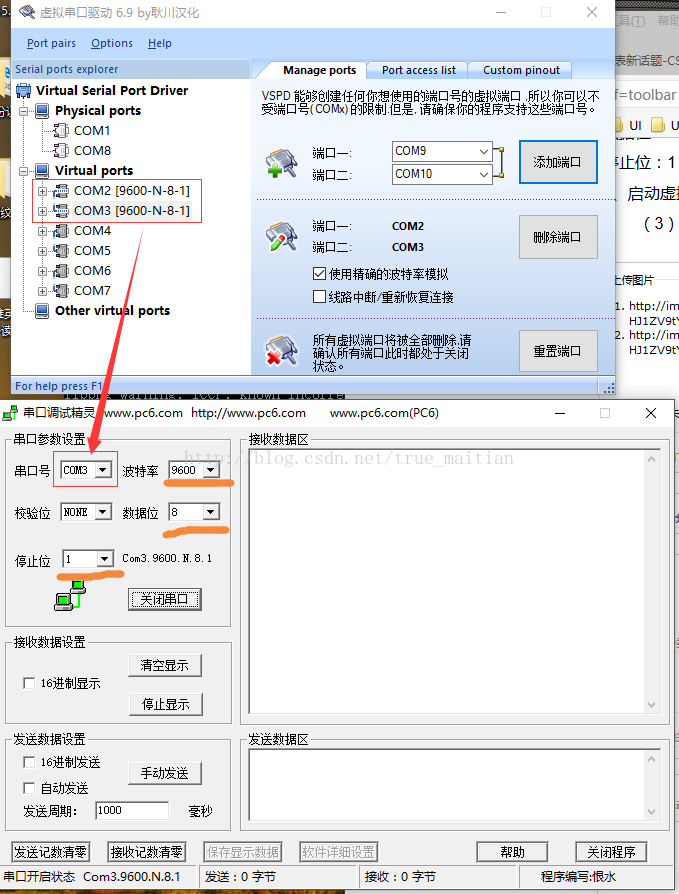

        (3)启动vspd串口驱动,你会发现COM2是在线的;

        (4)再启动串口调试精灵.exe,如上图可看出。我们使用AVD启动的虚拟机是COM2,通过驱动可看出如果我们需要进行数据通许,需要把串口精灵的串口号改成COM3。这样就可以正常通讯了。

上面就是效果图了。是不是没想象中那么难,希望对新接触该业务的小伙伴有所帮助。

五、总结

        (1)对于新的未接触过的领域可以先科普一下各种名词,如终端、串口、波特率啊;

        (2)找官方的demo,尝试看懂代码,了解通讯机制;

        (3)寻找相关的模拟工具,直观的看结果;

        (4)多做记录,多交流、多总结。(打完收工)
