相机在生活中很常见,但是大家有知道相机模具是怎么开的吗?像这种高精密度模具设计还是有一定难度的。今天老师给大家分享一下之前设计的相机模具。

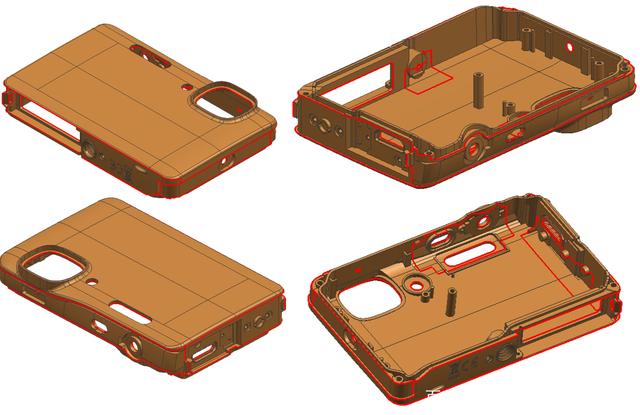

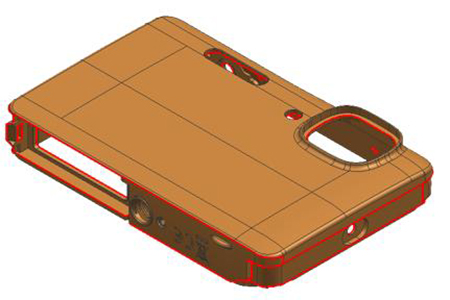

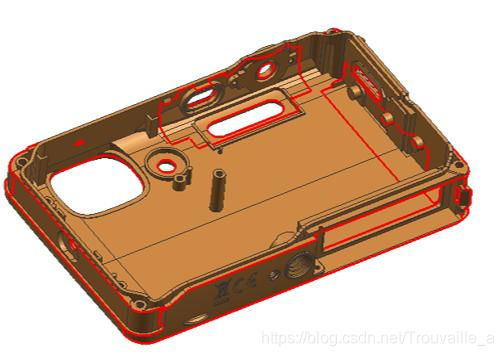

1.相机前模为外观面,其它在后模部分,具体如下图

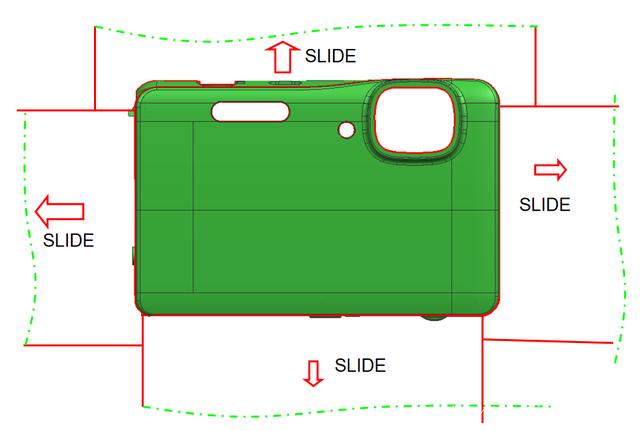

2.滑块的做法后模4个滑块为外观面,要与前模做抛光工艺孔。如下图所示
3.后模4个滑块的PL的衔接处,详细设计如下图。

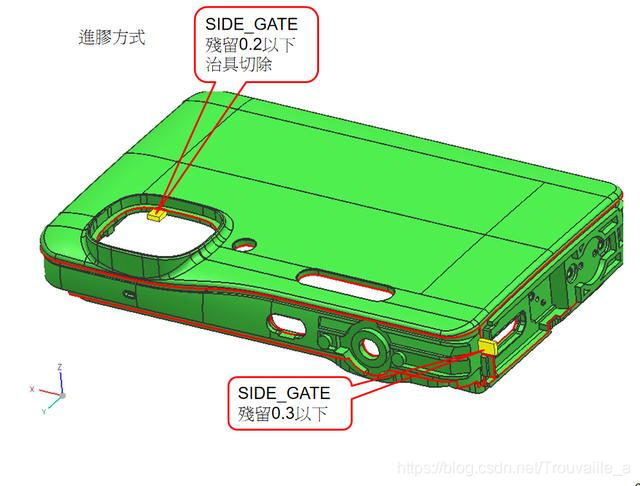

4.进胶方式的设计方案,大家可以参考下。这里我采取两个浇口进胶,细水口转大水口,一个做滑块浇口,做治具切浇口。大家觉得方案是否可行?

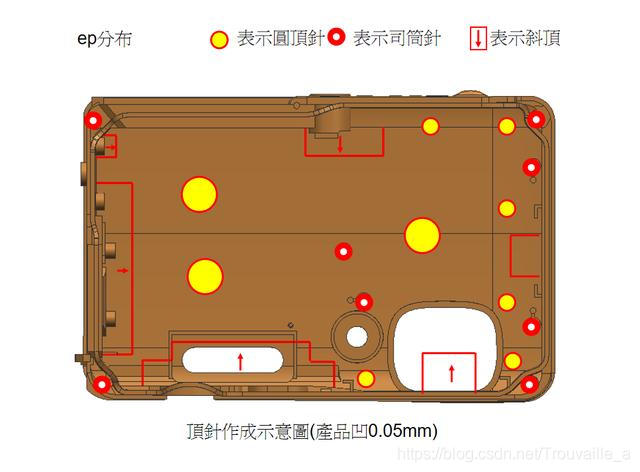

5.顶针斜顶的分布
