CPU处理器

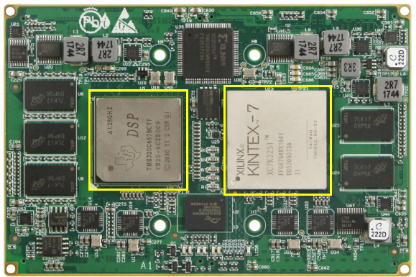

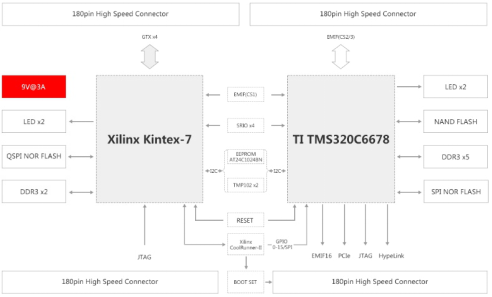

基于TI KeyStone C66x多核定点/浮点DSP TMS320C6678 + Xilinx Kintex-7 FPGA的高性能信号处理器，TI TMS320C6678集成8核C66x，每核主频1.0/1.25GHz，每核运算能力高达40GMACS和20GFLOPS，FPGA XC7K325T逻辑单元326K个，DSP Slice 840个，8对速率为12.5Gb/s高速串行收发器，以下是CPU功能框图：
BANK电压

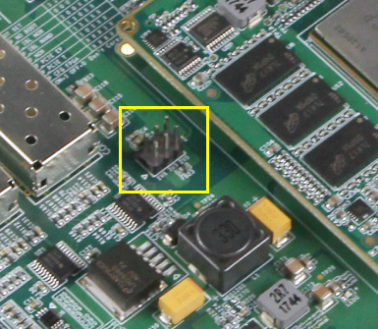

开发板引出一个BANK电压（J1，FPGA端），1.8V、2.5V以及3.3V可选，硬件及引脚定义如下图：
