• 实验说明

操作环境：

1. Windows 7/10 64bit
2. Xilinx Vivado 2017.4
3. Ubuntu 14.04



表 1

开发板型号	是否支持本实验
TLZ7x-EasyEVM	支持
TLZ7xH-EVM	支持



在运行Linux系统下，对于Zynq PL端的开发，可以通过动态加载PL端程序、PL设备树的方法对其进行配置。PL端设备树文件xxx.dtsi的生成，需要依赖于Vivado工程的xxx.hdf硬件描述文件和Xilinx设备树源码。

本文以光盘"All-Programmable-SoC-demos\tl-axi-gpio-led-demo"例程为例，演示生成、编译PL端设备树文件，以及动态加载PL端程序和PL设备树的方法。

• 生成PL端设备树文件
• 导出Vivado工程硬件描述文件

参照《基于TcL脚本生成Vivado工程及编译》文档，生成Vivado工程并对其进行编译，后面将由Vivado工程编译生成的xxx.bin文件进行动态加载。

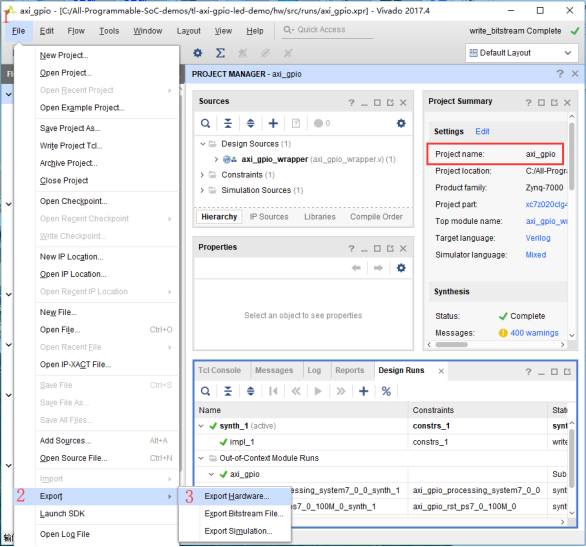

点击Vivado的菜单栏"File -> Export -> Export Hardware…"，弹出对话框中点击OK，导出tl-axi-gpio-led-demo例程的xxx.hdf硬件描述文件。

导出完成后，将在"All-Programmable-SoC-demos\tl-axi-gpio-led-demo\"工程目录下生成"\hw\src\runs\axi_gpio.sdk\axi_gpio_wrapper.hdf"文件，同时TcL控制台打印如下信息。
