不规则电路板的形状是在Keep Out Layer上进行绘制的，所以首先是要得到Keep Out Layer上的形状。第一种方法是使用CAD软件画出板子结构图，然后导入到AD的Keep Out Layer中去即可。第二种方法就是自己使用AD自带的绘制工具自己画图。我只会第二种方法，当然了，第一种方法可以绘制更为精准和复杂的图形。

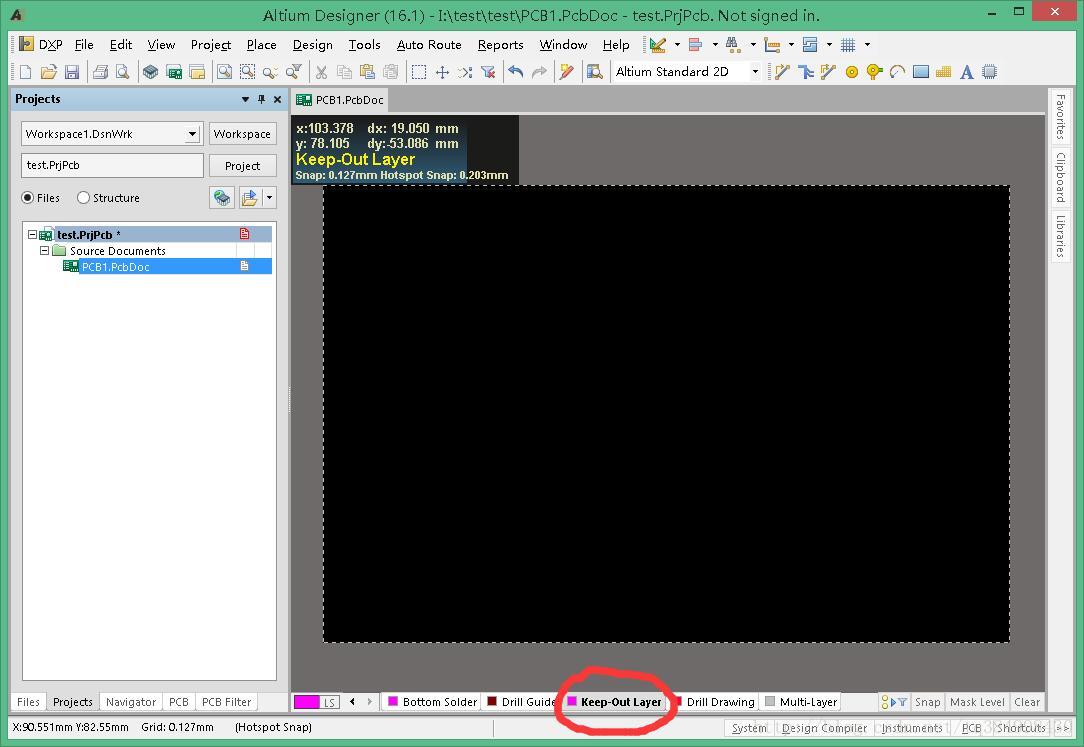

打开AD新建一个项目，添加一个默认的PCB文档：

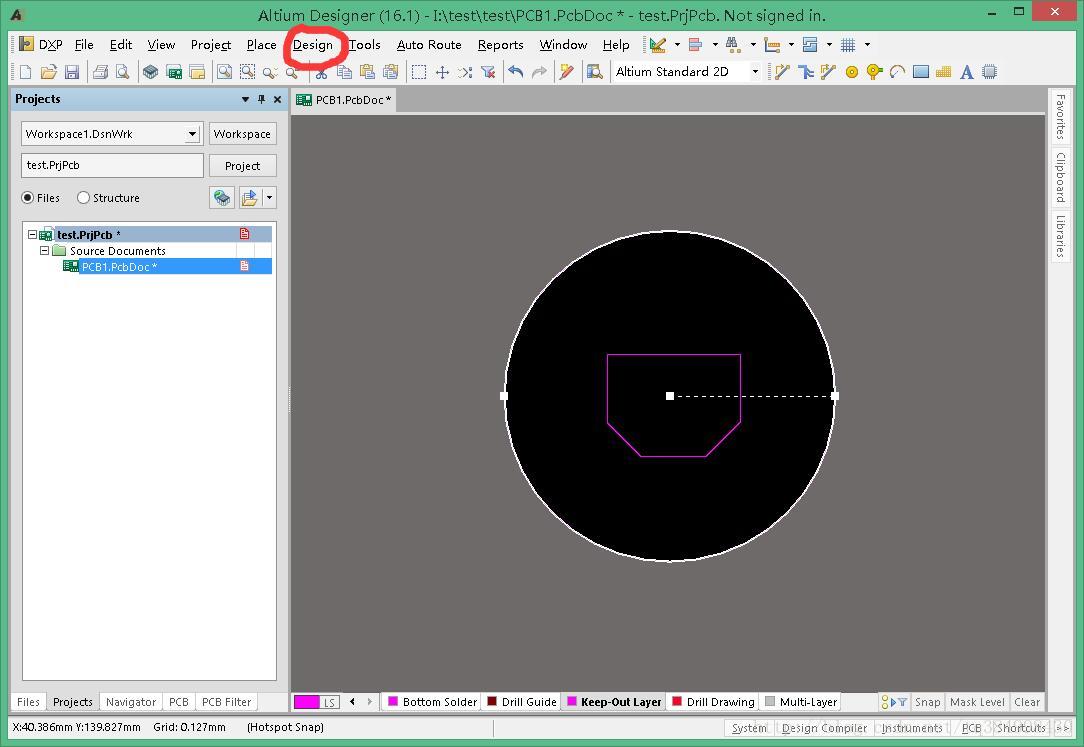

假设我们要得到一个圆形的板子，中间掏空一个多边形。我们可以绘制一个圆形，然后在中间画一个多边形，如下图：

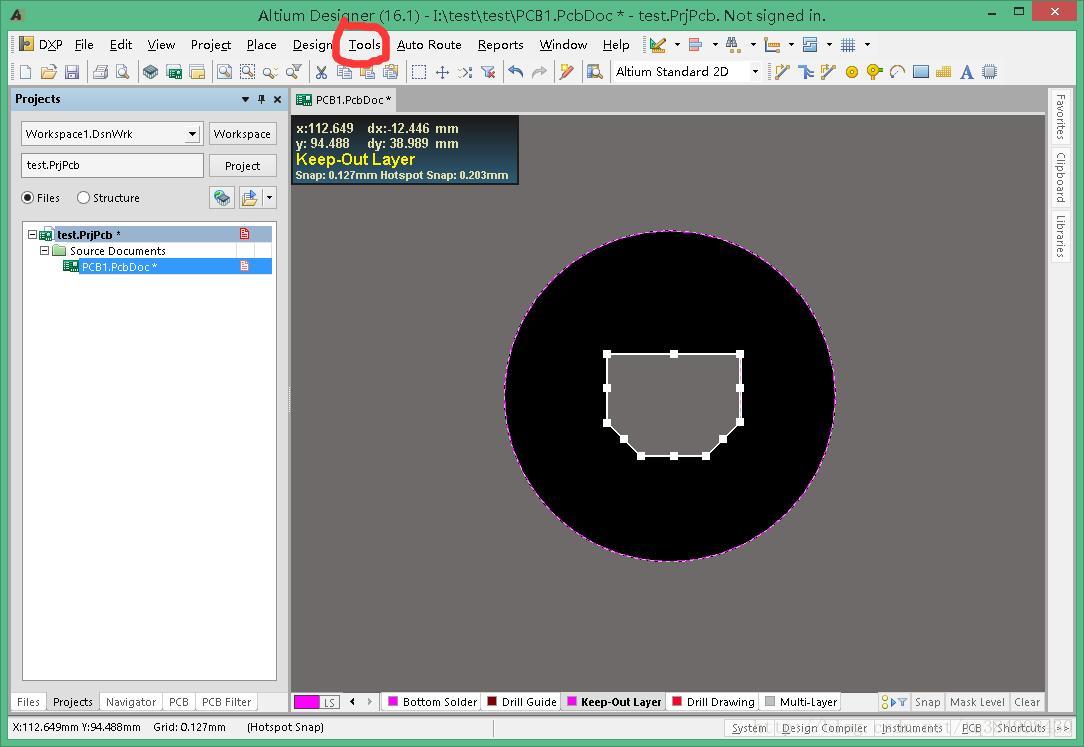

然后选中外围的圆形边框，选中Design->Board Sharp->Define from selected objects（快捷键：DSD），效果如下图：
这样整个板子的外框就定义成了刚才绘制的圆形了。我们需要其他形状的电路板也可以按照这种方法进行。板子尺寸要求精确的话需要设置好线条长度、圆半径等等参数。
接下来进行PCB掏空操作，选中圆内的多边形，然后选中Tool->Convert->Create Board Cutout from selected Primitives（快捷键：TVB），效果如下图：
整体的电路板图片如下：
是不是很简单！
