AD设置覆铜的连接方式:AD设置覆铜的过孔连接方式_筐 Quant的博客-CSDN博客_ad设置过孔与覆铜全连接。
如果所有GND信号的覆铜都是使用 Direct Connect 方式的话,手工焊接的时候会出现GND焊盘难以焊接的情况, 由于连接到大面积的覆铜导致散热较快,以致温度下降难以焊接,这时候使用 Relief Connect 会比较好。但是过孔的连接使用 Direct Connect 会更好,降低地线阻抗,也好看一些。
直接修改 Polygon Connect Style 为Relief Connect 的话,所有和覆铜的连接都是 Relief Connect Style 了,我不想这样,我希望焊盘和覆铜的连接方式是 Relief Connect Style,过孔和覆铜的连接方式是 Direct Connect Style。
解决办法,执行DR进入规则设置,添加(修改)两个规则分别为:PolygonConnect_pad和PolygonConnect_via:

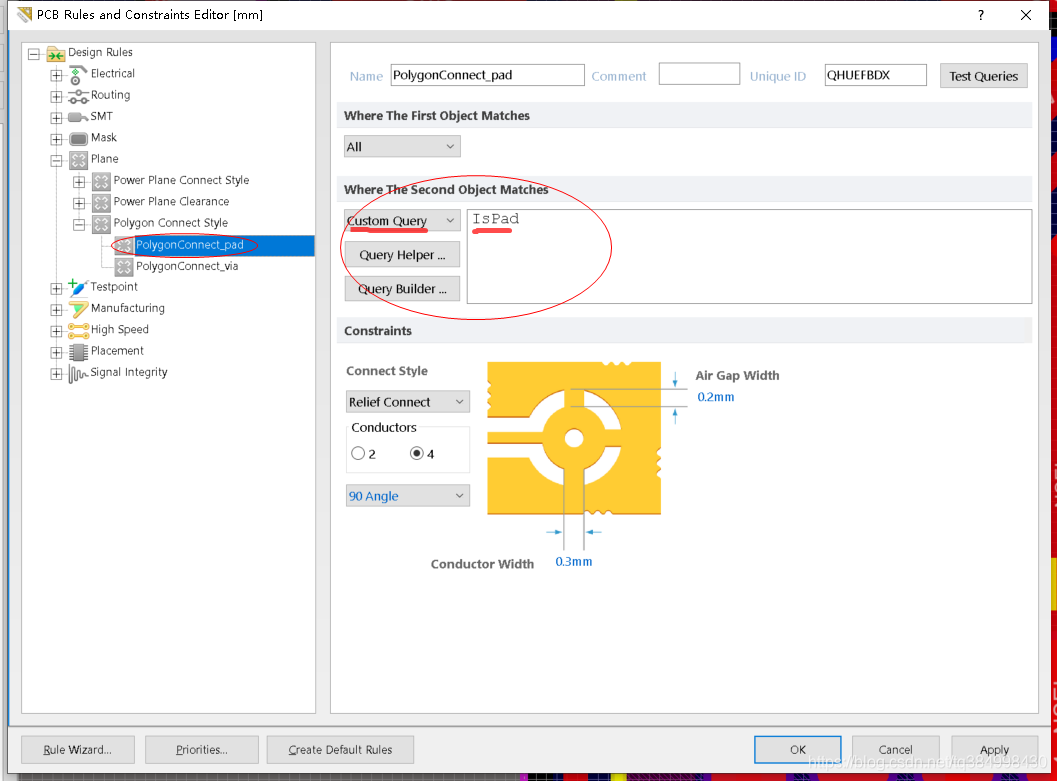

PolygonConnect_pad的设置如下:

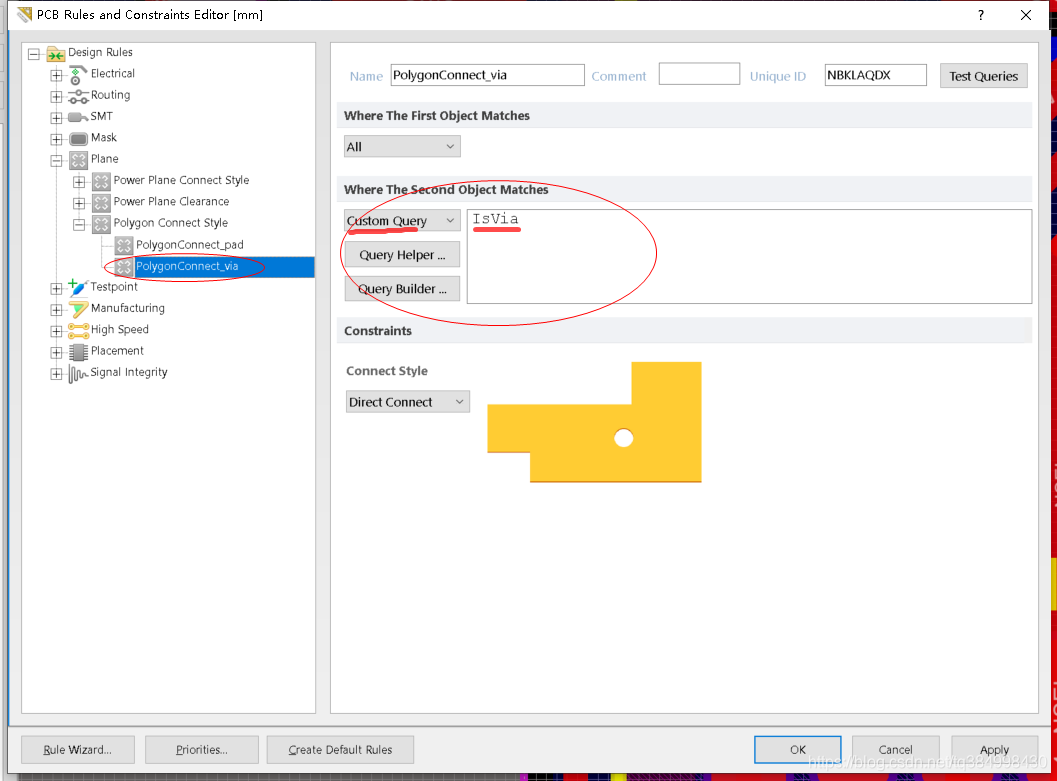

PolygonConnect_via的设置如下:

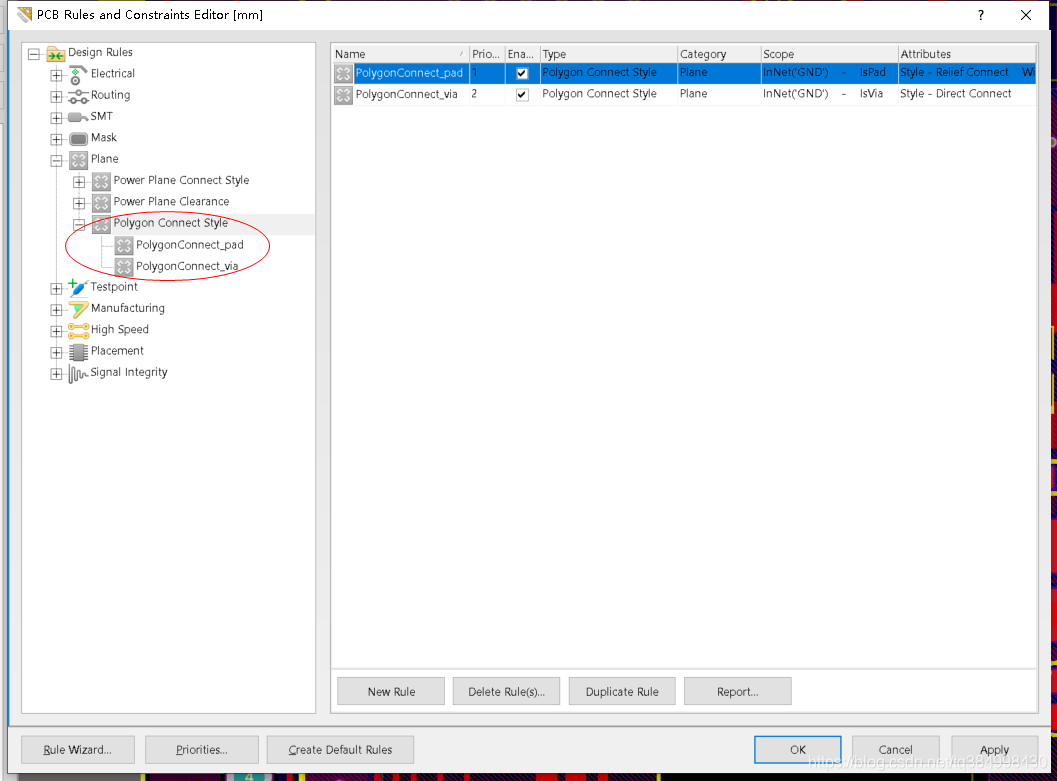

这样设置之后,覆铜和焊盘的连接会遵循PolygonConnect_pad规则,覆铜和过孔的连接会遵循PolygonConnect_via规则:
这样焊盘就比较适合手工焊接试验了。
AD的Custom Query功能其实很强大,可以自定义很多规则,值得学习。
