在OpenStack中目前用的比较多的L2层agent应该就是openvswitch agent了。本文大致分析了一下openvswithc agent做了哪些事。
看一下openvswitch agent的启动:
启动时做了以下工作:
1. 设置plugin_rpc,这是用来与neutron-server通信的。
2. 设置state_rpc,用于agent状态信息上报。
3. 设置connection,用于接收neutron-server的消息。
4. 启动状态周期上报。
5. 设置br-int。
6. 设置bridge_mapping对应的网桥。
7. 初始化sg_agent,用于处理security group。
8. 周期检测br-int上的端口变化,调用process_network_ports处理添加/删除端口。

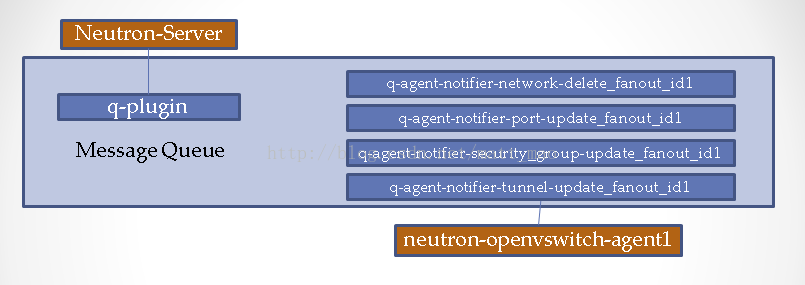

neutron-server和neutron-openvswitch-agent的消息队列如下:
neutron-server可能会发生上述四种消息广播给neutron-openvswitch-agent。openvswitch agent会先看一下端口是否在本地,如果在本地则进行对应动作。
最后看下nova与neutron-openvswitch-agent的交互,这张图片来源于GongYongSheng在香港峰会的PPT:
首先boot虚机时,nova-compute发消息给neutron-server请求创建port。之后,在driver里面在br-int上建立port后,neutron-openvswitch-port循环检测br-int会发现新增端口,对其设定合适的openflow规则以及localvlan,最后将port状态设置为ACTIVE。
