DSP48E1 (primitive)原语例化实例2

再补充两个比较常用的用法。

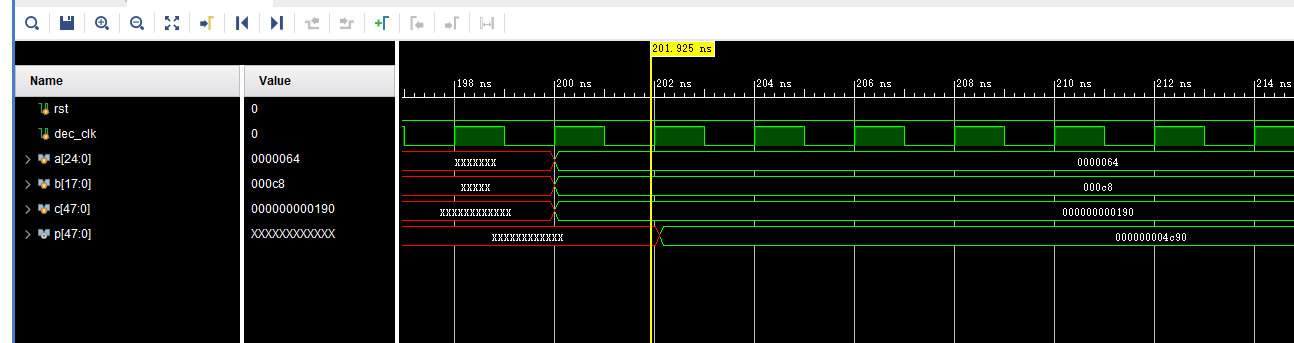

1  o <= in1*in2-c

OPMODE=7'b0110101

ALUMODE=0001

CARRYIN=1

ALUMODE = 0001 可以实现- Z + (X + Y) - 1 = not (Z) + X + Y。

OPMODE[6:4]=011, Z选择C

CARRYIN=1, 即实现-Z+(X+Y)-1+1=(X+Y)-Z, 把这个-1抵消了


`timescale 1ns / 10ps // timescale time_unit/time_presicionmodule test(input wire clk,input wire rst,input wire signed [24:0] in1,input wire signed [17:0] in2,input wire signed [47:0] c,output wire signed [47:0]  o,output wire signed [29:0] acout,output wire signed [17:0] bcout,output wire [3:0] carryout,output wire [3:0] carrycasout,output wire signed [47:0] pcout
);DSP48E1 #(
.A_INPUT("DIRECT"),
.B_INPUT("DIRECT"),
.USE_DPORT("FALSE"),
.USE_MULT("MULTIPLY"),
.USE_SIMD("ONE48"),               .AUTORESET_PATDET("NO_RESET"),    // "NO_RESET", "RESET_MATCH", "RESET_NOT_MATCH"
.MASK(48'h3fffffffffff),          // 48-bit mask value for pattern detect (1=ignore)
.PATTERN(48'h000000000000),       // 48-bit pattern match for pattern detect
.SEL_MASK("MASK"),           // "C", "MASK", "ROUNDING_MODE1", "ROUNDING_MODE2"
.SEL_PATTERN("PATTERN"),          // Select pattern value ("PATTERN" or "C")
.USE_PATTERN_DETECT("NO_PATDET"),  // Enable pattern detect ("PATDET" or "NO_PATDET")// Register Control Attributes: Pipeline Register Configuration
.ACASCREG(0),            //
.ADREG(1),               // Number of pipeline stages for pre-adder (0 or 1).ALUMODEREG(0),          // Number of pipeline stages for ALUMODE (0 or 1).AREG(0),                 // Number of pipeline stages for A (0, 1 or 2)  .BCASCREG(0),            // Number of pipeline stages between B/BCIN and BCOUT (0, 1 or 2).BREG(0),                         // Number of pipeline stages for B (0, 1 or 2).CARRYINREG(0),                   // Number of pipeline stages for CARRYIN (0 or 1)
.CARRYINSELREG(0),                // Number of pipeline stages for CARRYINSEL (0 or 1)
.CREG(0),                         // Number of pipeline stages for C (0 or 1)
.DREG(0),                         // Number of pipeline stages for D (0 or 1)
.INMODEREG(1),                    // Number of pipeline stages for INMODE (0 or 1)
.MREG(0),                         // Number of multiplier pipeline stages (0 or 1)
.OPMODEREG(0),                    // Number of pipeline stages for OPMODE (0 or 1)
.PREG(1)                          // Number of pipeline stages for P (0 or 1))
DSP48E1_inst (
// Cascade: 30-bit (each) output: Cascade Ports
.ACOUT(acout),                   // 30-bit output: A port cascade output
.BCOUT(bcout),                   // 18-bit output: B port cascade output
.CARRYCASCOUT(carrycasout),     // 1-bit output: Cascade carry output
.MULTSIGNOUT(),       // 1-bit output: Multiplier sign cascade output
.PCOUT(pcout),                   // 48-bit output: Cascade output
//这些引脚空着就好// Control: 1-bit (each) output: Control Inputs/Status Bits
.OVERFLOW(),             // 1-bit output: Overflow in add/acc output
.PATTERNBDETECT(),        // 1-bit output: Pattern bar detect output
.PATTERNDETECT(),   // 1-bit output: Pattern detect output
.UNDERFLOW(),           // 1-bit output: Underflow in add/acc output
//这些引脚也空着，没用// Data: 4-bit (each) output: Data Ports
.CARRYOUT(carryout),                               // 4-bit output: Carry output
.P(o),                           // 48-bit output: Primary data output
//P输出48bit的// Cascade: 30-bit (each) input: Cascade Ports
.ACIN(30'b0),                     // 30-bit input: A cascade data input
.BCIN(18'b0),                     // 18-bit input: B cascade input
.CARRYCASCIN(1'b0),              // 1-bit input: Cascade carry input
.MULTSIGNIN(1'b0),         // 1-bit input: Multiplier sign input
.PCIN(48'b0),                     // 48-bit input: P cascade input
//这些引脚很重要，做流水线时，数据又这几个引脚输入。// Control: 4-bit (each) input: Control Inputs/Status Bits
.ALUMODE(4'b0001),               // 4-bit input: ALU control input
.CARRYINSEL(3'b0),         // 3-bit input: Carry select input
.CLK(clk),                       // 1-bit input: Clock input
.INMODE(5'b0),                 // 5-bit input: INMODE control input
.OPMODE(7'b0110101),                 // 7-bit input: Operation mode input// Data: 30-bit (each) input: Data Ports
.A(in1),                           // 30-bit input: A data input
.B(in2),                           // 18-bit input: B data input
//.C(48'hffffffffffff),              // 48-bit input: C data input
.C(c),              // 48-bit input: C data input.CARRYIN(1'b1),                      // 1-bit input: Carry input signal
.D(25'b0),                           // 25-bit input: D data input// Reset/Clock Enable: 1-bit (each) input: Reset/Clock Enable Inputs
.CEA1(1'b0),                      // 1-bit input: Clock enable input for 1st stage AREG
.CEA2(1'b0),                      // 1-bit input: Clock enable input for 2nd stage AREG
.CEAD(1'b0),                      // 1-bit input: Clock enable input for ADREG
.CEALUMODE(1'b0),                 // 1-bit input: Clock enable input for ALUMODE
.CEB1(1'b0),                      // 1-bit input: Clock enable input for 1st stage BREG
.CEB2(1'b0),                      // 1-bit input: Clock enable input for 2nd stage BREG
.CEC(1'b0),                       // 1-bit input: Clock enable input for CREG
.CECARRYIN(1'b0),                 // 1-bit input: Clock enable input for CARRYINREG
.CECTRL(1'b0),                    // 1-bit input: Clock enable input for OPMODEREG and CARRYINSELREG
.CED(1'b0),                       // 1-bit input: Clock enable input for DREG
.CEINMODE(1'b0),                  // 1-bit input: Clock enable input for INMODEREG
.CEM(1'b0),                       // 1-bit input: Clock enable input for MREG
.CEP(1'b1),                       // 1-bit input: Clock enable input for PREG.RSTA(rst),
.RSTALLCARRYIN(rst),
.RSTALUMODE(rst),
.RSTB(rst),
.RSTC(rst),
.RSTCTRL(rst),
.RSTD(rst),
.RSTINMODE(rst),
.RSTM(rst),
.RSTP(rst)
);endmodulemodule bitstream_tb;
reg rst;
reg dec_clk;reg signed [24:0] a;
reg signed [17:0] b;
reg signed [47:0] d;
reg signed [47:0] c;wire signed [47:0] p;wire signed [29:0] ac;
wire signed [17:0] bc;
wire [3:0] co;
wire [3:0] ccas;
wire signed [47:0] pc;initial beginrst = 0;#200 a = 100;#0 b = 200;#0 d = 45;#0 c = 400;#50 rst = 1;#1 rst = 0;#100 $display("p %d",p);
endalways
begin#1 dec_clk = 0;#1 dec_clk = 1;
endtest test_inst(
.clk(dec_clk),
.rst(rst),
.in1(a),
.in2(b),
.c(c),.o(p),
.acout(ac),
.bcout(bc),
.carryout(co),
.carrycasout(ccas),
.pcout(pc)
);

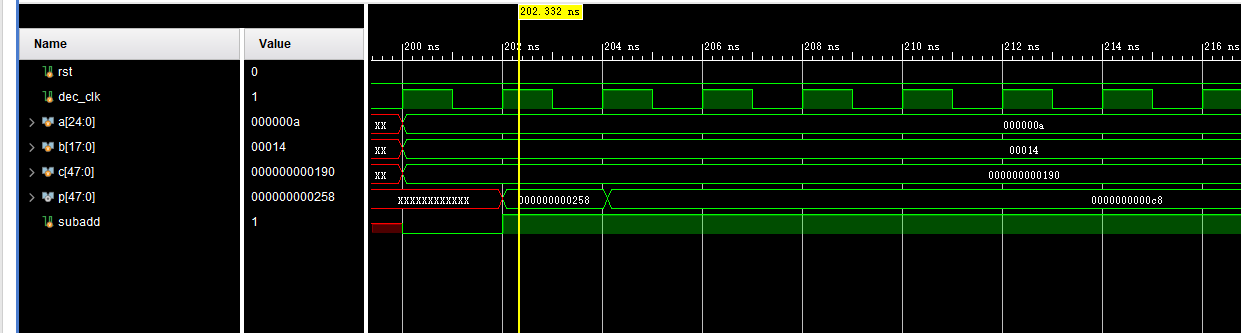

2  o <= c±in1*in2

即o <= sub?c-in1*in2 : c+in1*in2

ALUMOD=sub?4'b0011:4’b0000



`timescale 1ns / 10ps // timescale time_unit/time_presicion
module test(input wire clk,input wire rst,input wire sub,             //0=add,1=subinput wire signed [24:0] in1,input wire signed [17:0] in2,input wire signed [47:0] c,output wire signed [47:0]  o,output wire signed [29:0] acout,output wire signed [17:0] bcout,output wire [3:0] carryout,output wire [3:0] carrycasout,output wire signed [47:0] pcout);DSP48E1 #(.A_INPUT("DIRECT"),.B_INPUT("DIRECT"),.USE_DPORT("FALSE"),.USE_MULT("MULTIPLY"),       .USE_SIMD("ONE48"),               .AUTORESET_PATDET("NO_RESET"),    // "NO_RESET", "RESET_MATCH", "RESET_NOT_MATCH".MASK(48'h3fffffffffff),          // 48-bit mask value for pattern detect (1=ignore).PATTERN(48'h000000000000),       // 48-bit pattern match for pattern detect.SEL_MASK("MASK"),           // "C", "MASK", "ROUNDING_MODE1", "ROUNDING_MODE2".SEL_PATTERN("PATTERN"),          // Select pattern value ("PATTERN" or "C").USE_PATTERN_DETECT("NO_PATDET"),  // Enable pattern detect ("PATDET" or "NO_PATDET")// Register Control Attributes: Pipeline Register Configuration.ACASCREG(0),            //.ADREG(1),               // Number of pipeline stages for pre-adder (0 or 1).ALUMODEREG(0),          // Number of pipeline stages for ALUMODE (0 or 1).AREG(0),                 // Number of pipeline stages for A (0, 1 or 2)  .BCASCREG(0),            // Number of pipeline stages between B/BCIN and BCOUT (0, 1 or 2).BREG(0),                         // Number of pipeline stages for B (0, 1 or 2).CARRYINREG(0),                   // Number of pipeline stages for CARRYIN (0 or 1).CARRYINSELREG(0),                // Number of pipeline stages for CARRYINSEL (0 or 1).CREG(0),                         // Number of pipeline stages for C (0 or 1).DREG(0),                         // Number of pipeline stages for D (0 or 1).INMODEREG(1),                    // Number of pipeline stages for INMODE (0 or 1).MREG(0),                         // Number of multiplier pipeline stages (0 or 1).OPMODEREG(0),                    // Number of pipeline stages for OPMODE (0 or 1).PREG(1)                          // Number of pipeline stages for P (0 or 1))DSP48E1_inst (// Cascade: 30-bit (each) output: Cascade Ports.ACOUT(acout),                   // 30-bit output: A port cascade output.BCOUT(bcout),                   // 18-bit output: B port cascade output.CARRYCASCOUT(carrycasout),     // 1-bit output: Cascade carry output.MULTSIGNOUT(),       // 1-bit output: Multiplier sign cascade output.PCOUT(pcout),                   // 48-bit output: Cascade output//这些引脚空着就好// Control: 1-bit (each) output: Control Inputs/Status Bits.OVERFLOW(),             // 1-bit output: Overflow in add/acc output.PATTERNBDETECT(),        // 1-bit output: Pattern bar detect output.PATTERNDETECT(),   // 1-bit output: Pattern detect output.UNDERFLOW(),           // 1-bit output: Underflow in add/acc output//这些引脚也空着，没用// Data: 4-bit (each) output: Data Ports.CARRYOUT(carryout),                               // 4-bit output: Carry output.P(o),                           // 48-bit output: Primary data output//P输出48bit的// Cascade: 30-bit (each) input: Cascade Ports.ACIN(30'b0),                     // 30-bit input: A cascade data input.BCIN(18'b0),                     // 18-bit input: B cascade input.CARRYCASCIN(1'b0),              // 1-bit input: Cascade carry input.MULTSIGNIN(1'b0),         // 1-bit input: Multiplier sign input.PCIN(48'b0),                     // 48-bit input: P cascade input//这些引脚很重要，做流水线时，数据又这几个引脚输入。// Control: 4-bit (each) input: Control Inputs/Status Bits.ALUMODE(sub?4'b0011:4’b0000),  // 4-bit input: ALU control input.CARRYINSEL(3'b0),         // 3-bit input: Carry select input.CLK(clk),                       // 1-bit input: Clock input.INMODE(5'b0),                 // 5-bit input: INMODE control input.OPMODE(7'b0110101),                 // 7-bit input: Operation mode input// Data: 30-bit (each) input: Data Ports.A(in1),                           // 30-bit input: A data input.B(in2),                           // 18-bit input: B data input//.C(48'hffffffffffff),              // 48-bit input: C data input.C(c),              // 48-bit input: C data input.CARRYIN(1'b0),                      // 1-bit input: Carry input signal.D(25'b0),                           // 25-bit input: D data input// Reset/Clock Enable: 1-bit (each) input: Reset/Clock Enable Inputs.CEA1(1'b0),                      // 1-bit input: Clock enable input for 1st stage AREG.CEA2(1'b0),                      // 1-bit input: Clock enable input for 2nd stage AREG.CEAD(1'b0),                      // 1-bit input: Clock enable input for ADREG.CEALUMODE(1'b0),                 // 1-bit input: Clock enable input for ALUMODE.CEB1(1'b0),                      // 1-bit input: Clock enable input for 1st stage BREG.CEB2(1'b0),                      // 1-bit input: Clock enable input for 2nd stage BREG.CEC(1'b0),                       // 1-bit input: Clock enable input for CREG.CECARRYIN(1'b0),                 // 1-bit input: Clock enable input for CARRYINREG.CECTRL(1'b0),                    // 1-bit input: Clock enable input for OPMODEREG and CARRYINSELREG.CED(1'b0),                       // 1-bit input: Clock enable input for DREG.CEINMODE(1'b0),                  // 1-bit input: Clock enable input for INMODEREG.CEM(1'b0),                       // 1-bit input: Clock enable input for MREG.CEP(1'b1),                       // 1-bit input: Clock enable input for PREG.RSTA(rst),.RSTALLCARRYIN(rst),.RSTALUMODE(rst),.RSTB(rst),.RSTC(rst),.RSTCTRL(rst),.RSTD(rst),.RSTINMODE(rst),.RSTM(rst),.RSTP(rst));endmodulemodule bitstream_tb;reg rst;reg dec_clk;reg           subadd;reg signed [24:0] a;reg signed [17:0] b;reg signed [47:0] d;reg signed [47:0] c;wire signed [47:0] p;wire signed [29:0] ac;wire signed [17:0] bc;wire [3:0] co;wire [3:0] ccas;wire signed [47:0] pc;initial beginrst = 0;#200 a = 10;#0 b = 20;#0 d = 45;#0 c = 400;#0 subadd = 0;#2 subadd = 1;#50 rst = 1;#1 rst = 0;#100 $display("p %d",p);endalwaysbegin#1 dec_clk = 0;#1 dec_clk = 1;endtest test_inst(.clk(dec_clk),.rst(rst),.sub(subadd),.in1(a),.in2(b),.c(c),.o(p),.acout(ac),.bcout(bc),.carryout(co),.carrycasout(ccas),.pcout(pc));endmodule
